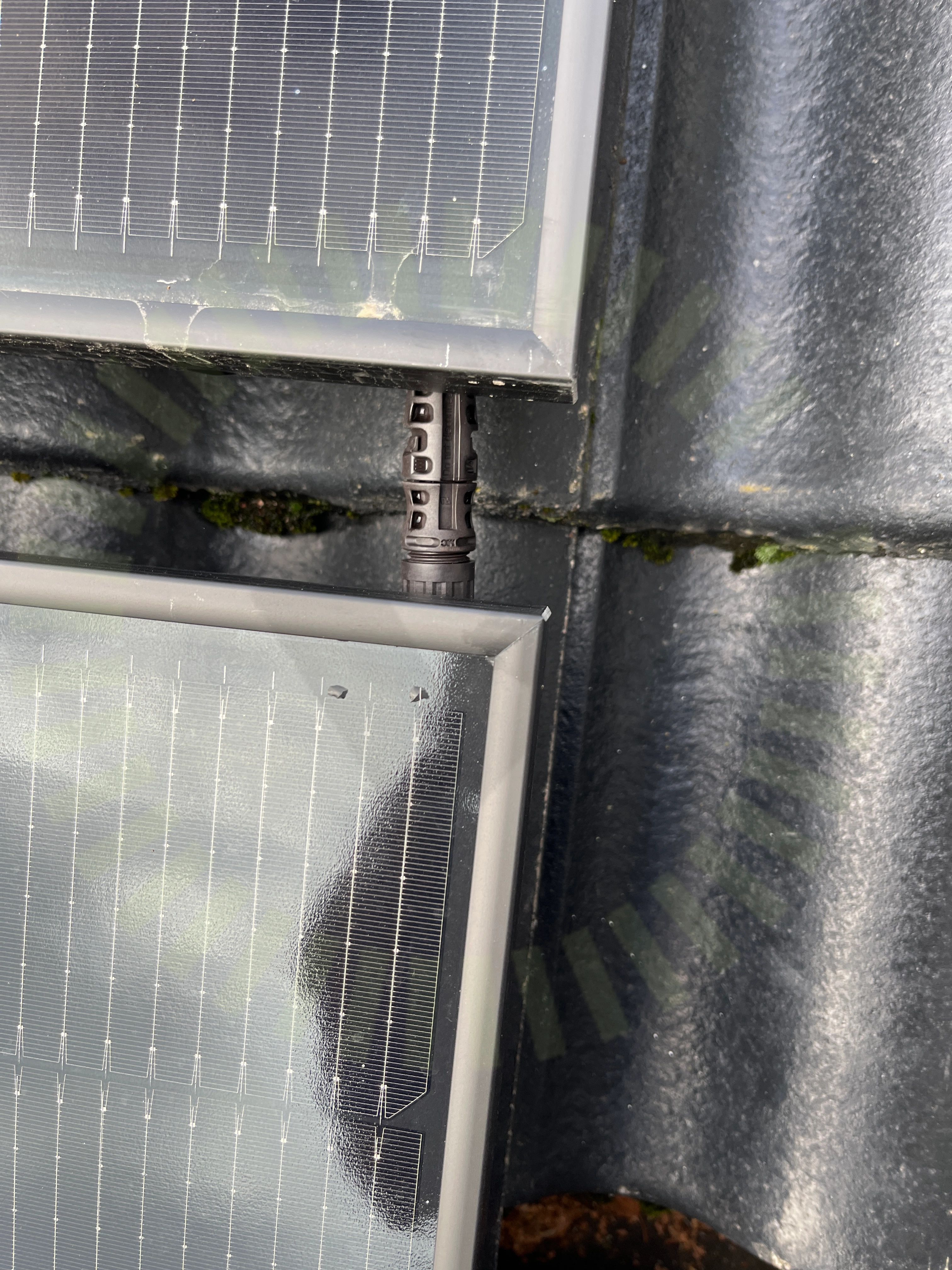

4.1 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 9
Besiktningsrapport
9.3
Installation genom
Solcellskompaniet Väst
Datum
12 november 2024
Ort
Askim, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
TillbehörSäkerhetsbrytare AC
Installerad av Solcellskompaniet Väst som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
15/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B54HBT
Anmärkningar
3/19
4.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 9

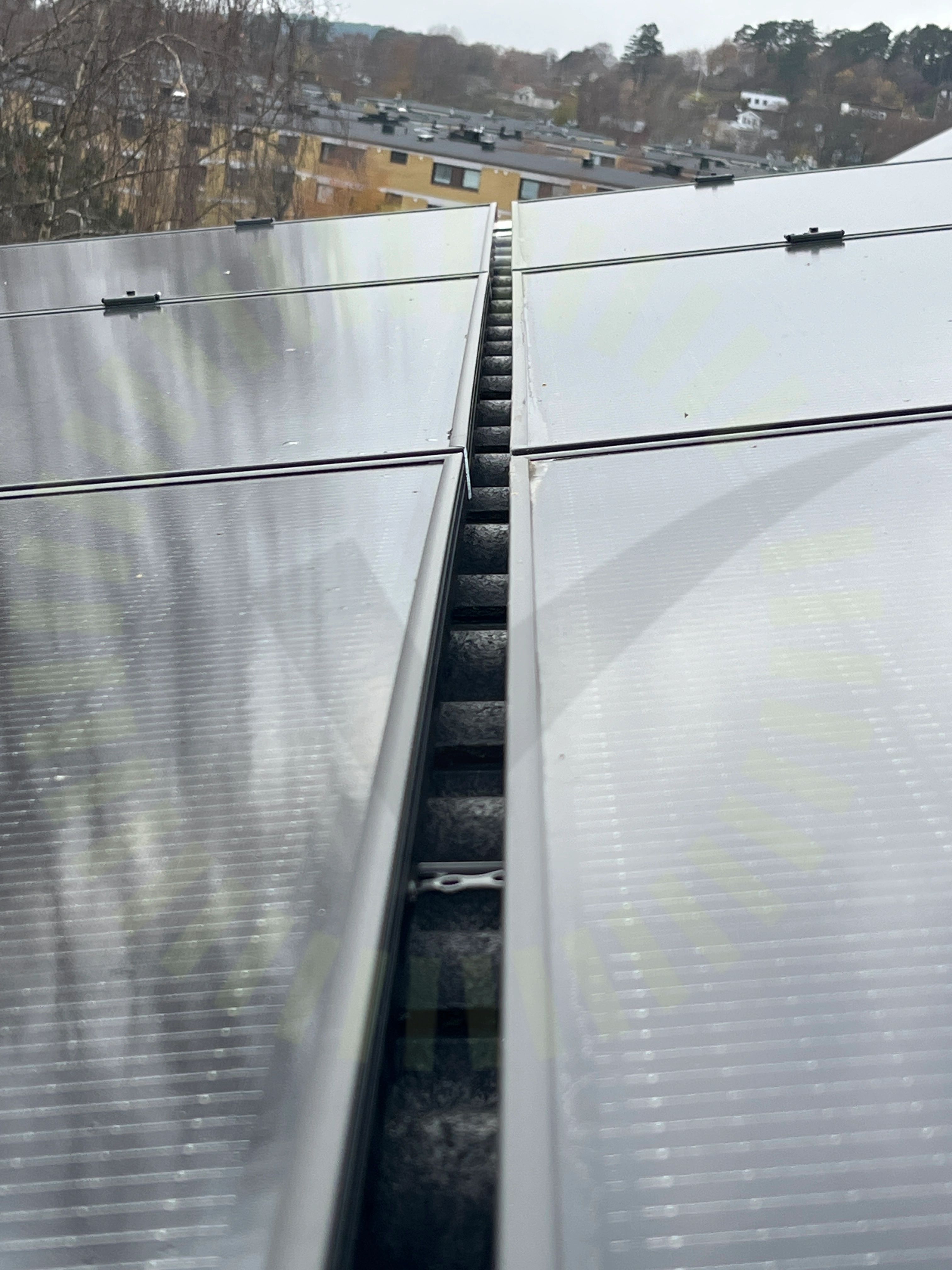

4.3 Strängförläggning
Inte godkändSträngarnas ledare följer ej varandra och skapar en öppen slinga.
SS 436 40 00 (712.521.103)
Godkända kontrollpunkter
16/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/24
5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
5.2 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Taklutningen är ca 9 grader på takkupan och 32 grader på taket.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
21/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
1/1Smartmätare
Växelriktare (1)
Anmärkningar
6/35

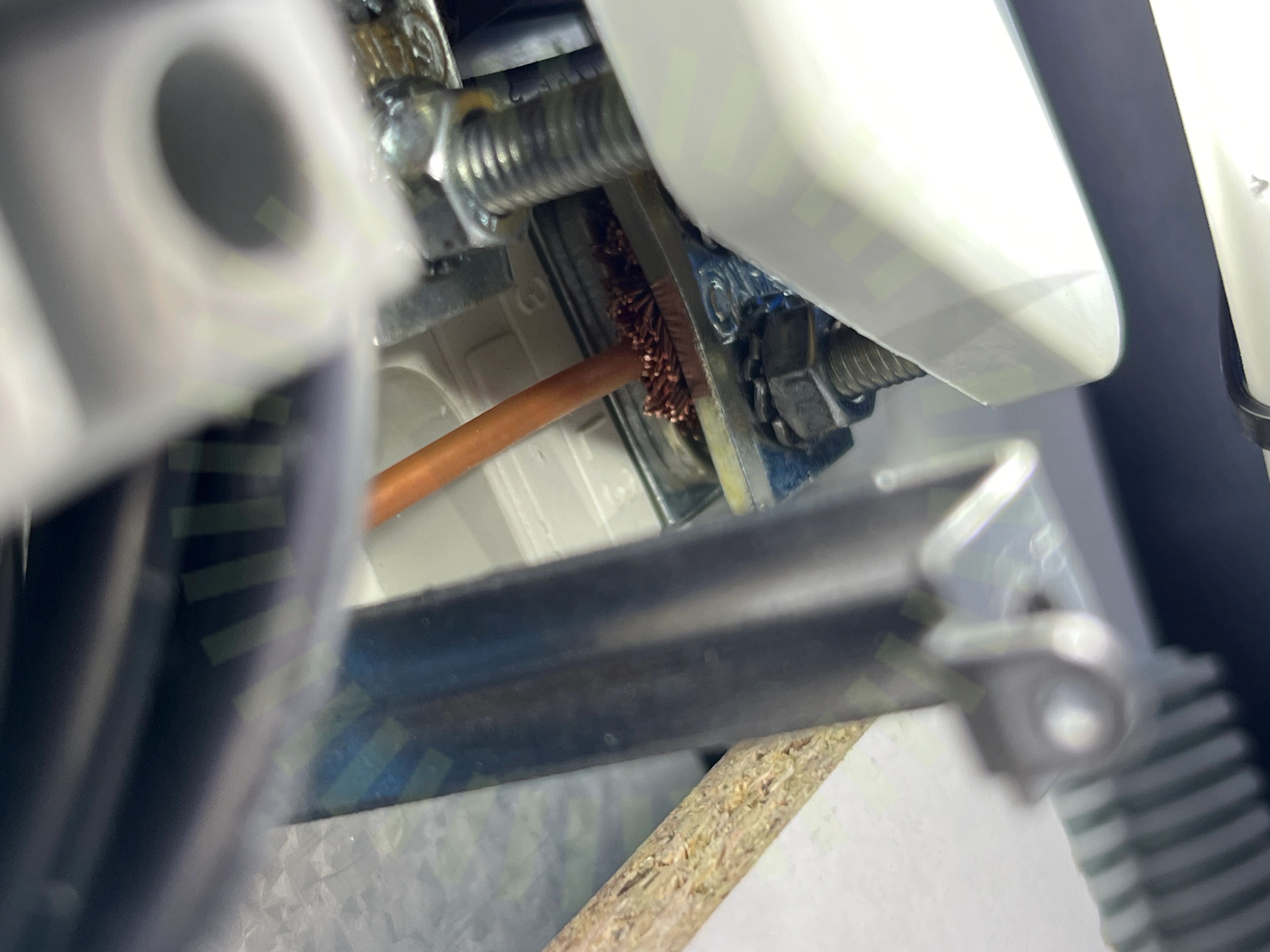

9.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)

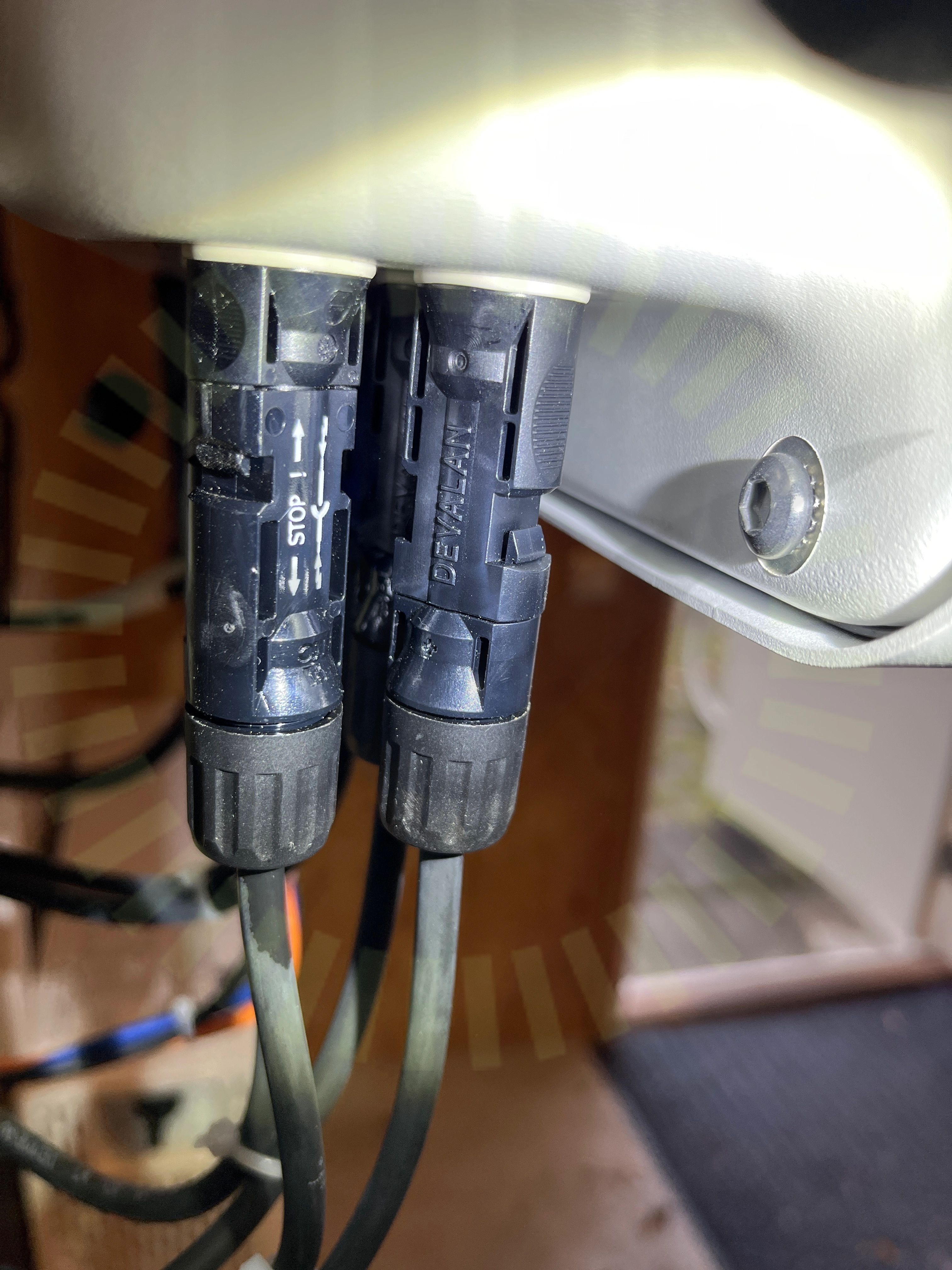

9.2 DC Kontakter
Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)

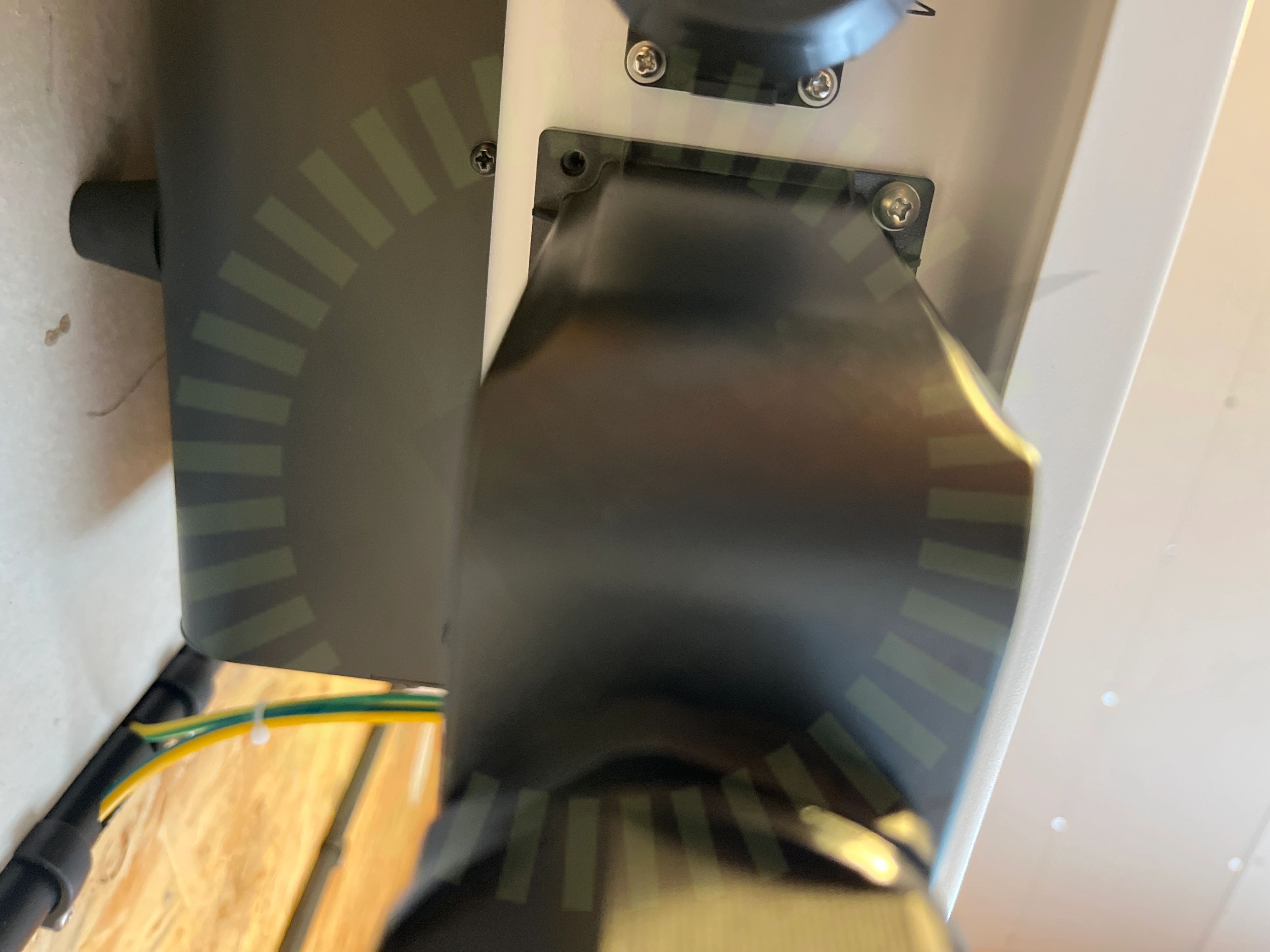

9.3 Förskruvning
Inte godkändDet saknas 1 skruv till förskruvningen.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 18

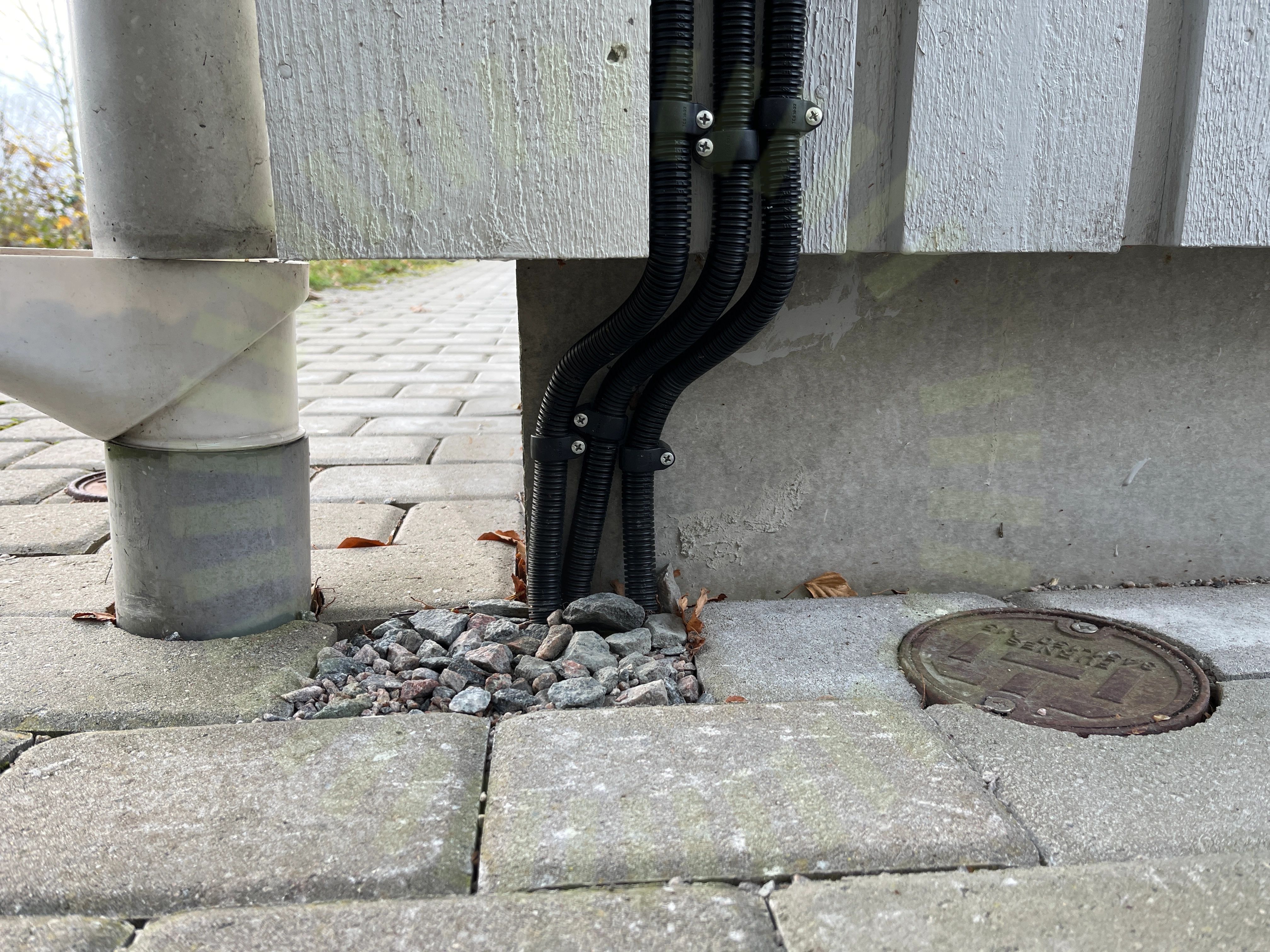

9.4 Mekanisk påverkan
Inte godkändKablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
SS 436 40 00 (522.6.2)

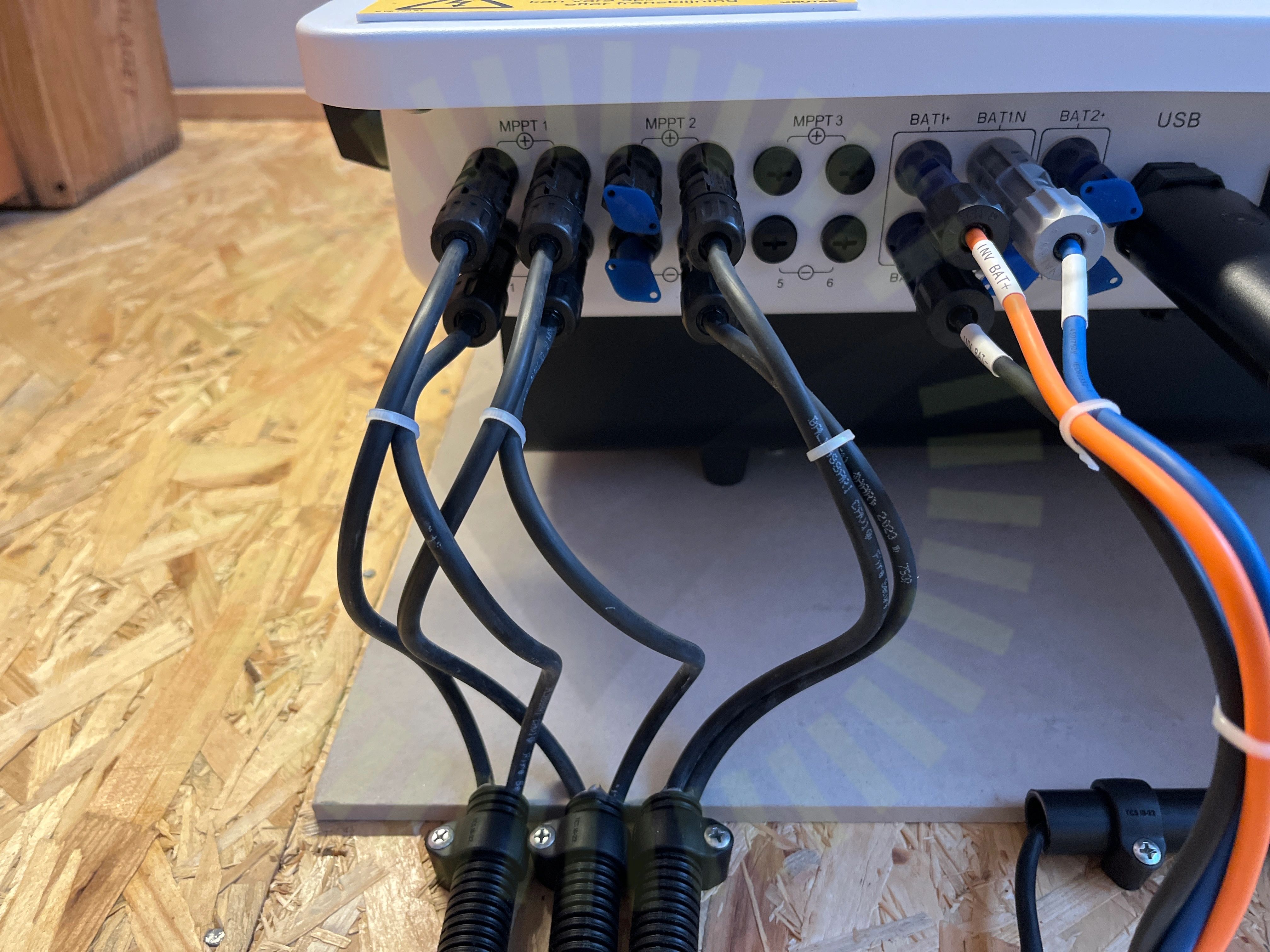

9.5 Strängdesign
Inte godkändSträngar som är olika storlek är kopplade till samma MPPT.
9.6 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.
Godkända kontrollpunkter
29/35AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
