Besiktningsrapport

8.9

Installation genom

Sesol

Datum

13 oktober 2023

Ort

Enhörna, Stockholms län

Skenornas överhäng

Kabeluppfästning

Mittklämmor

+ 5

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HTB

MontagesystemNordmount Panntak: Råspont

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSmartmätare: CHINT DTSU666

TillbehörUndercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Longi: LR5-54HTB

Anmärkningar

3/17

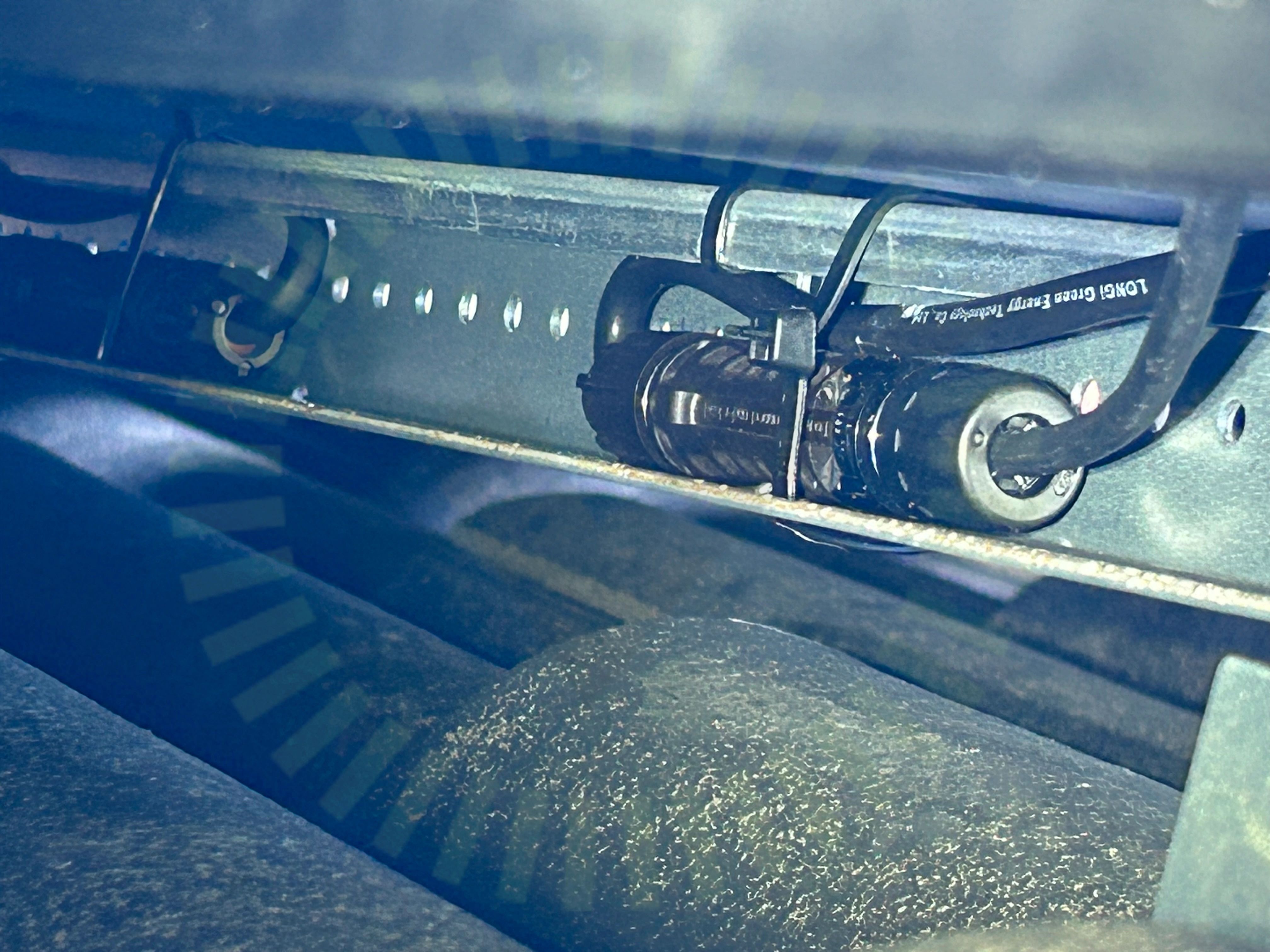

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

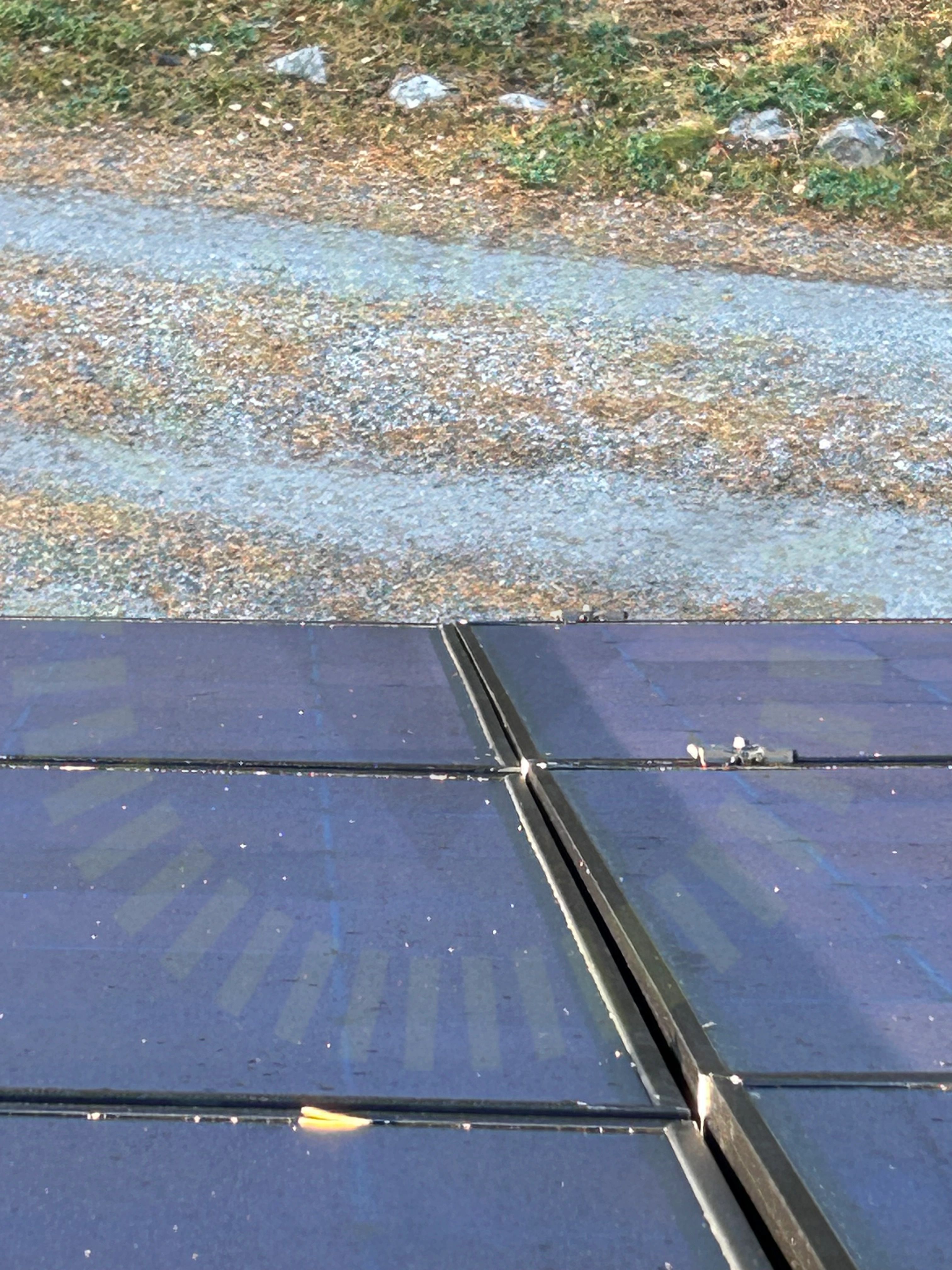

2.2 Mellanrum

Inte godkänd

Paneler är inte separerade med korrekt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

2.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Nordmount Panntak: Råspont

Anmärkningar

5/23

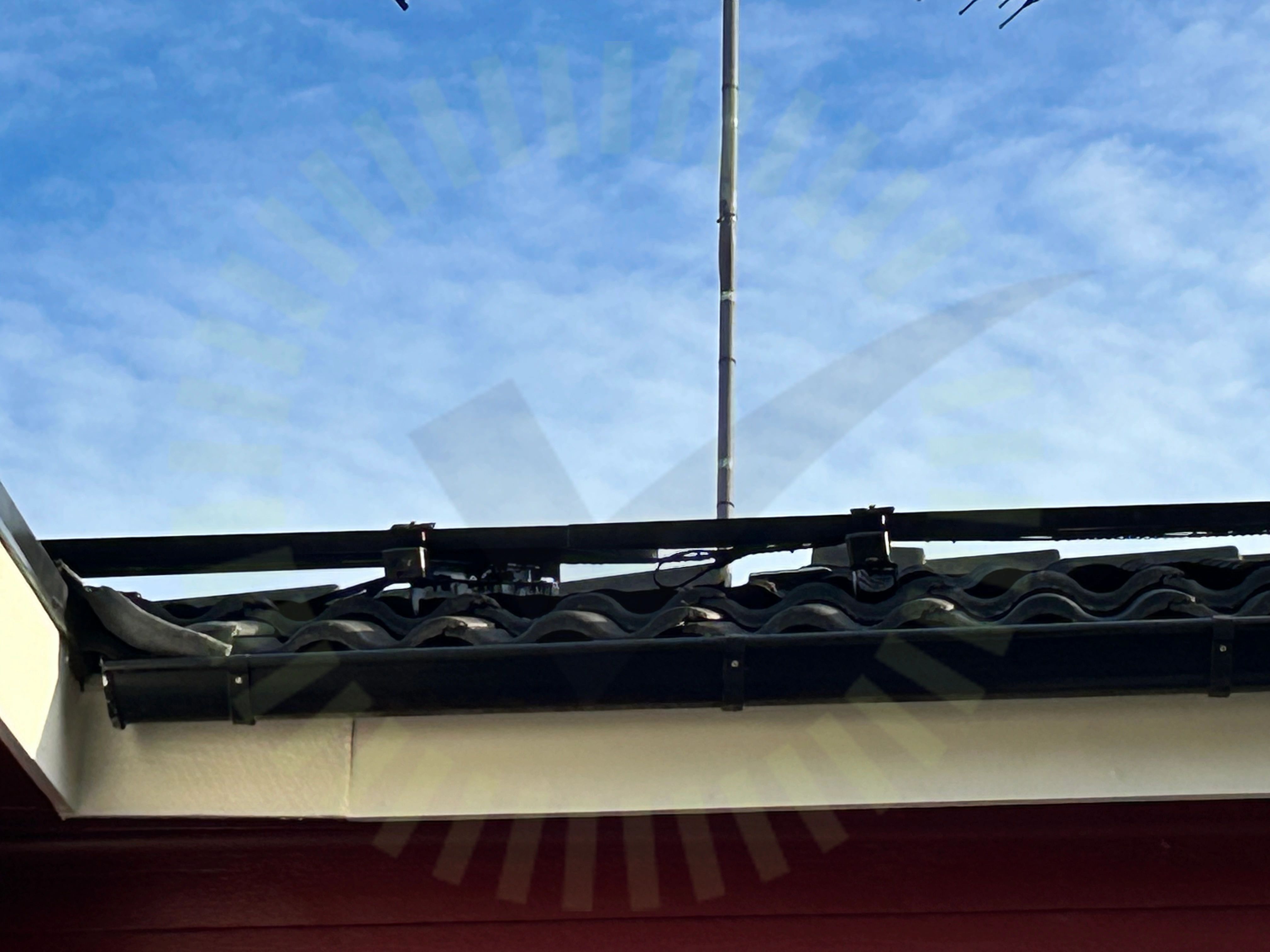

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

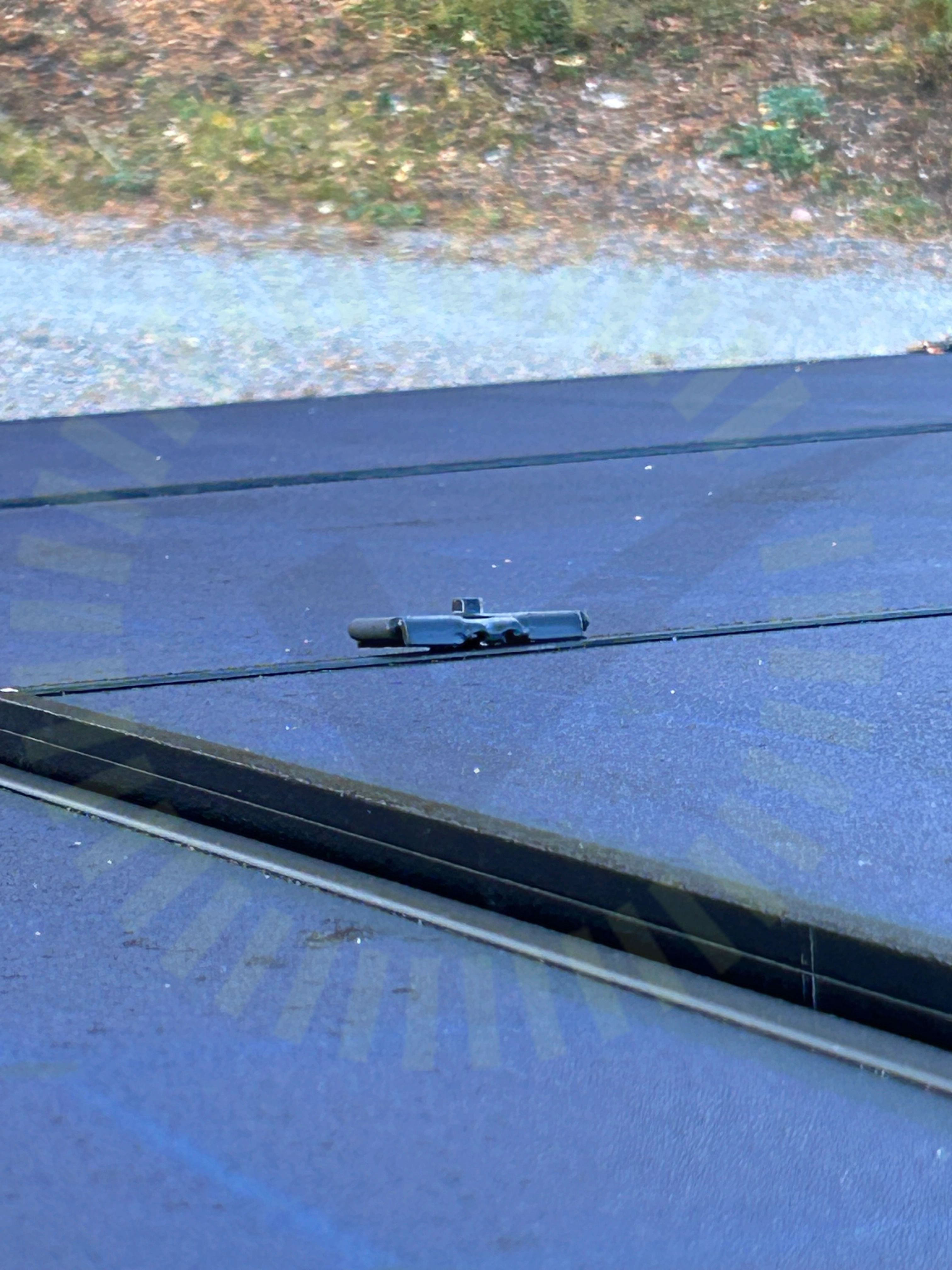

3.2 Mittklämmor

Inte godkänd

Mittfäste ligger inte korrekt mot panelram.

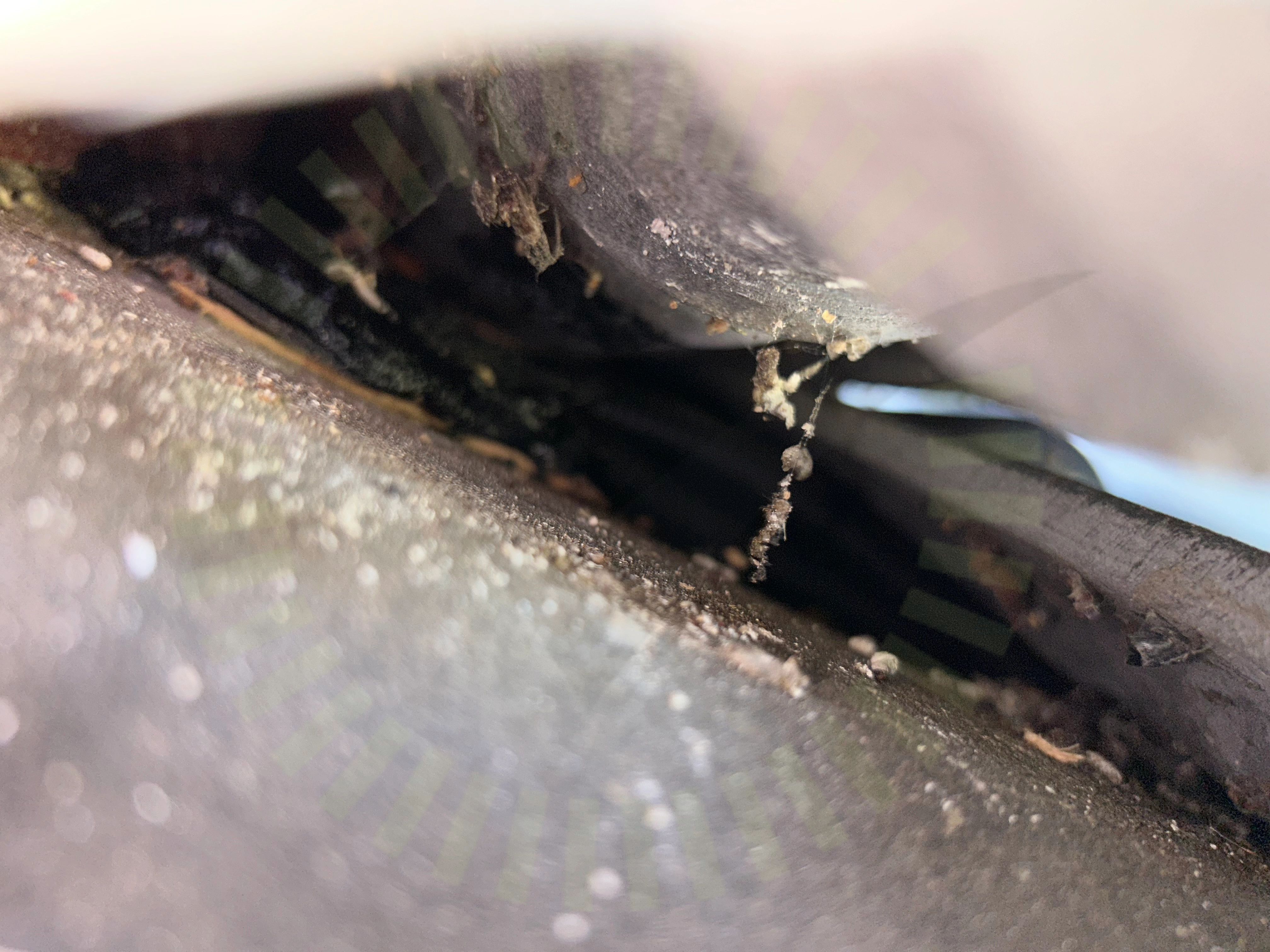

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

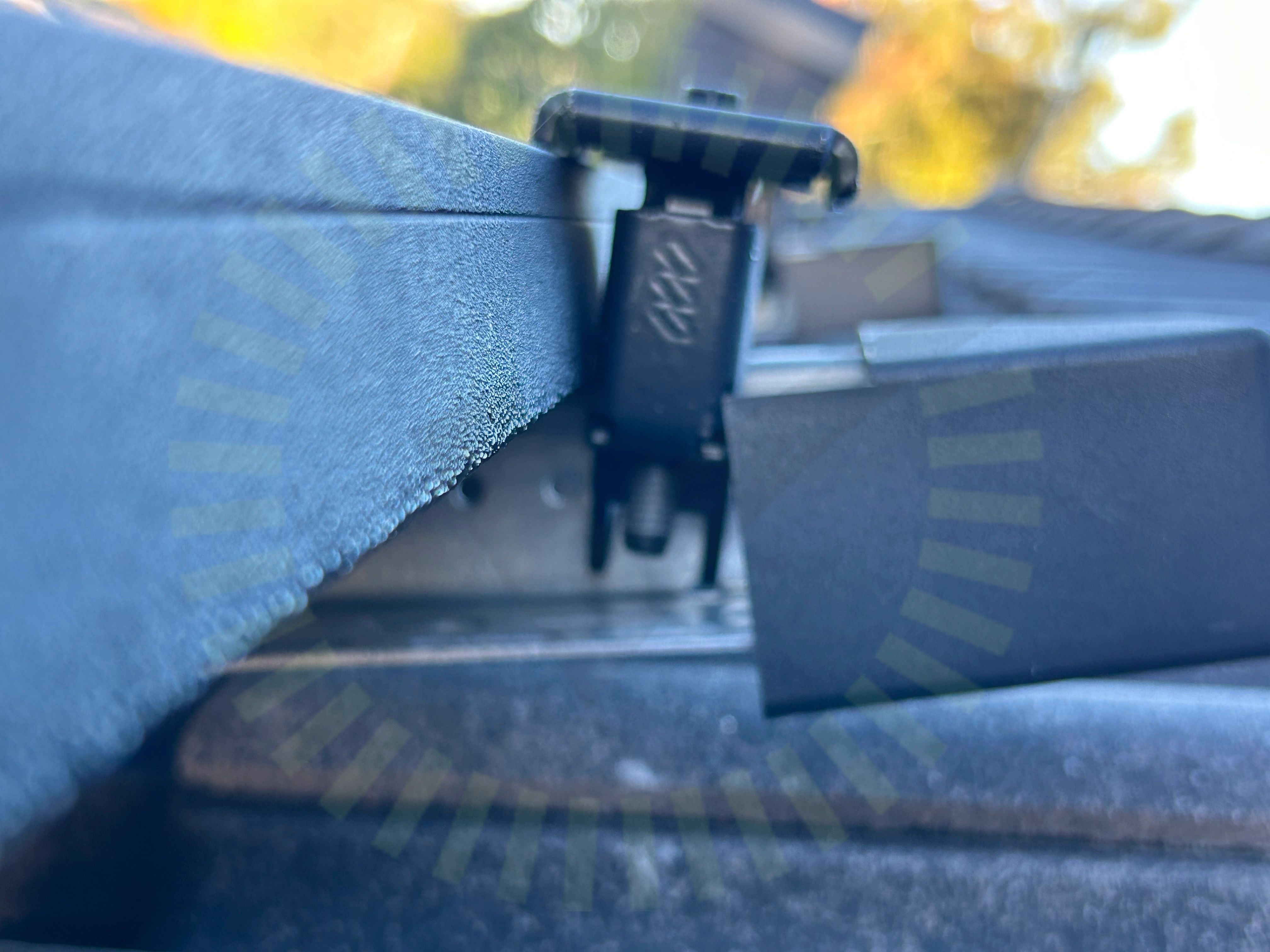

3.5 Ändklämmor

Inte godkänd

Ändklämmor ligger inte korrekt mot panelram.

Godkända kontrollpunkter

16/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningRåspontens tjocklek (mm)SkadorSkenans utstick för klämmaSkenornas infästningSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

2/23

Råspont- och läktinfästningRåspontsinfästning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Godkända kontrollpunkter

39/40

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Genomföringar

Undercentral

Anmärkningar

1/6

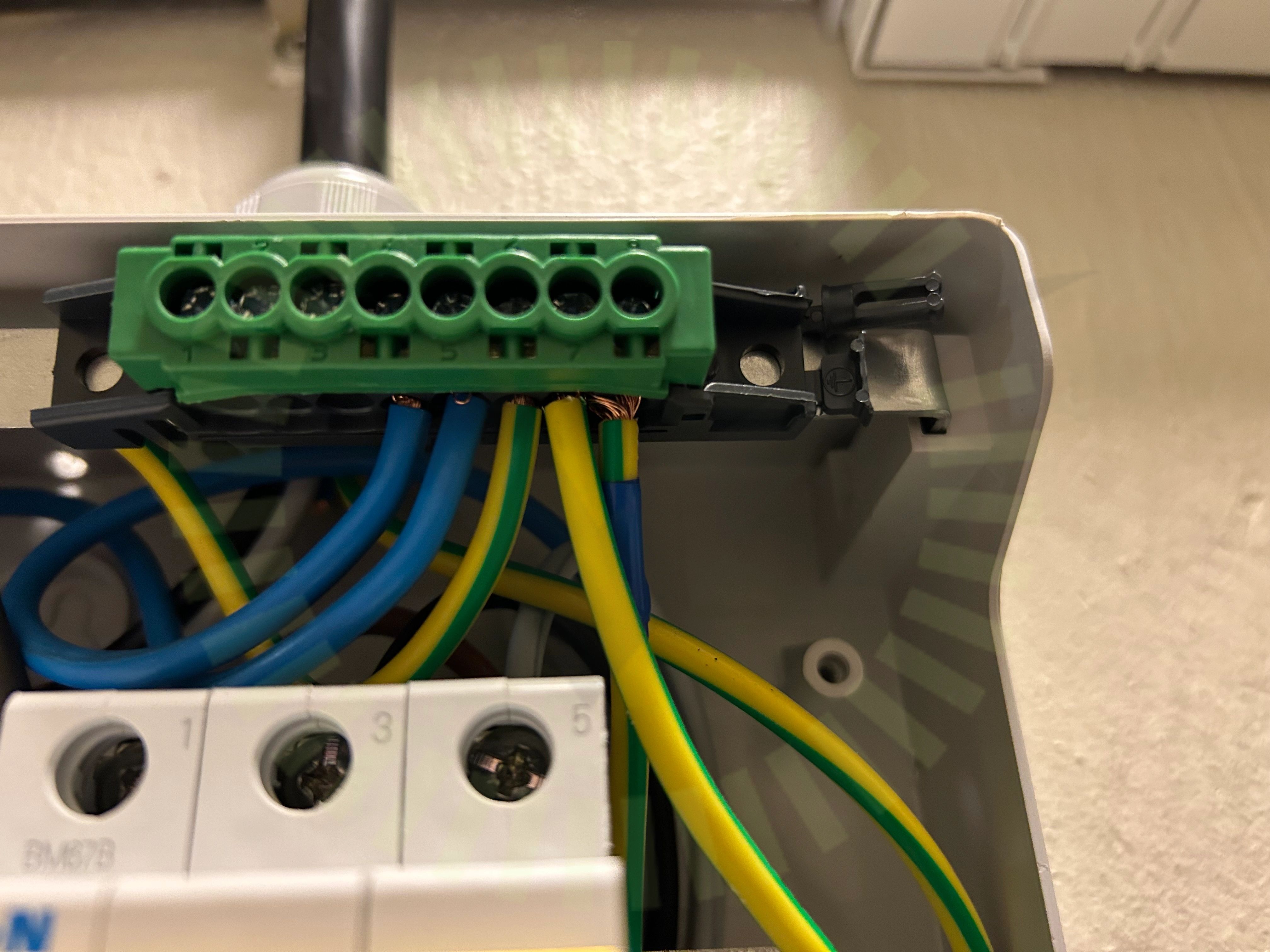

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/6

BöjradieFörskruvningarInfästningPlaceringSkydd mot beröring
