Besiktningsrapport

9.6

Installation genom

Takkraft

Datum

22 september 2026

Ort

Värmdö, Stockholms län

Klämmornas överlappning

Skydd mot beröring

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DMxxxG12RT-G48HBB

MontagesystemMAFI: Roof Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

TillbehörEastron: SEM3-M-2

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DMxxxG12RT-G48HBB

Anmärkningar

2/18

2.1 Klämmornas placering

Inte godkänd

Underlag för använd klämmzon med de valda klämmorna som inte följer manualens storlek saknas.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 16

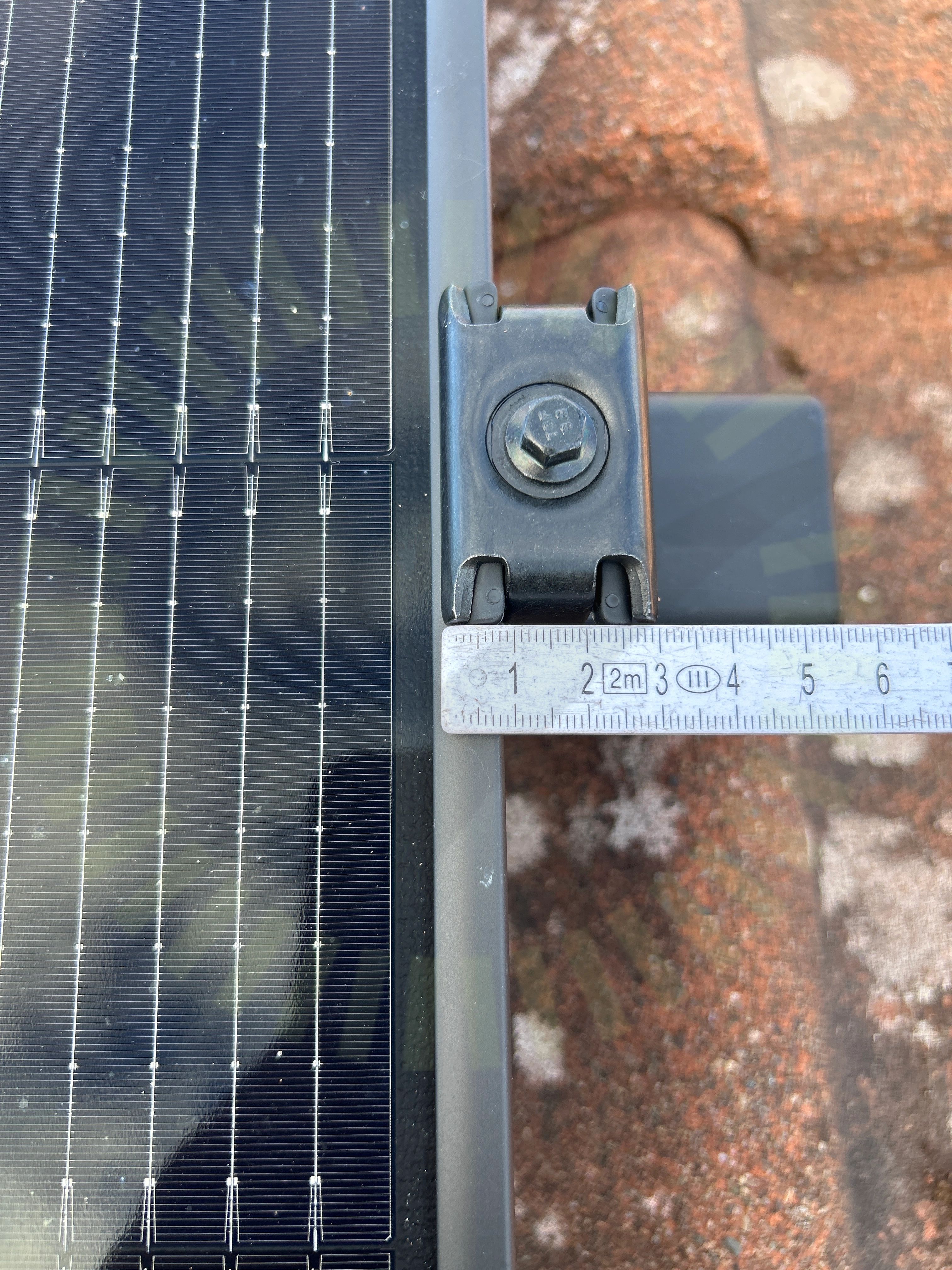

2.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/18

Förbindelse av kontakter

Eastron: SEM3-M-2

Godkända kontrollpunkter

5/5

AvsäkringFastsäkringKabelareaPlacering av CT klämmorSignalkabel

MAFI: Roof Tile Bracket Läktfästen

Godkända kontrollpunkter

19/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

SigeEnergy: SigenStor EC 5.0-25.0 TP

Godkända kontrollpunkter

48/48

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/6

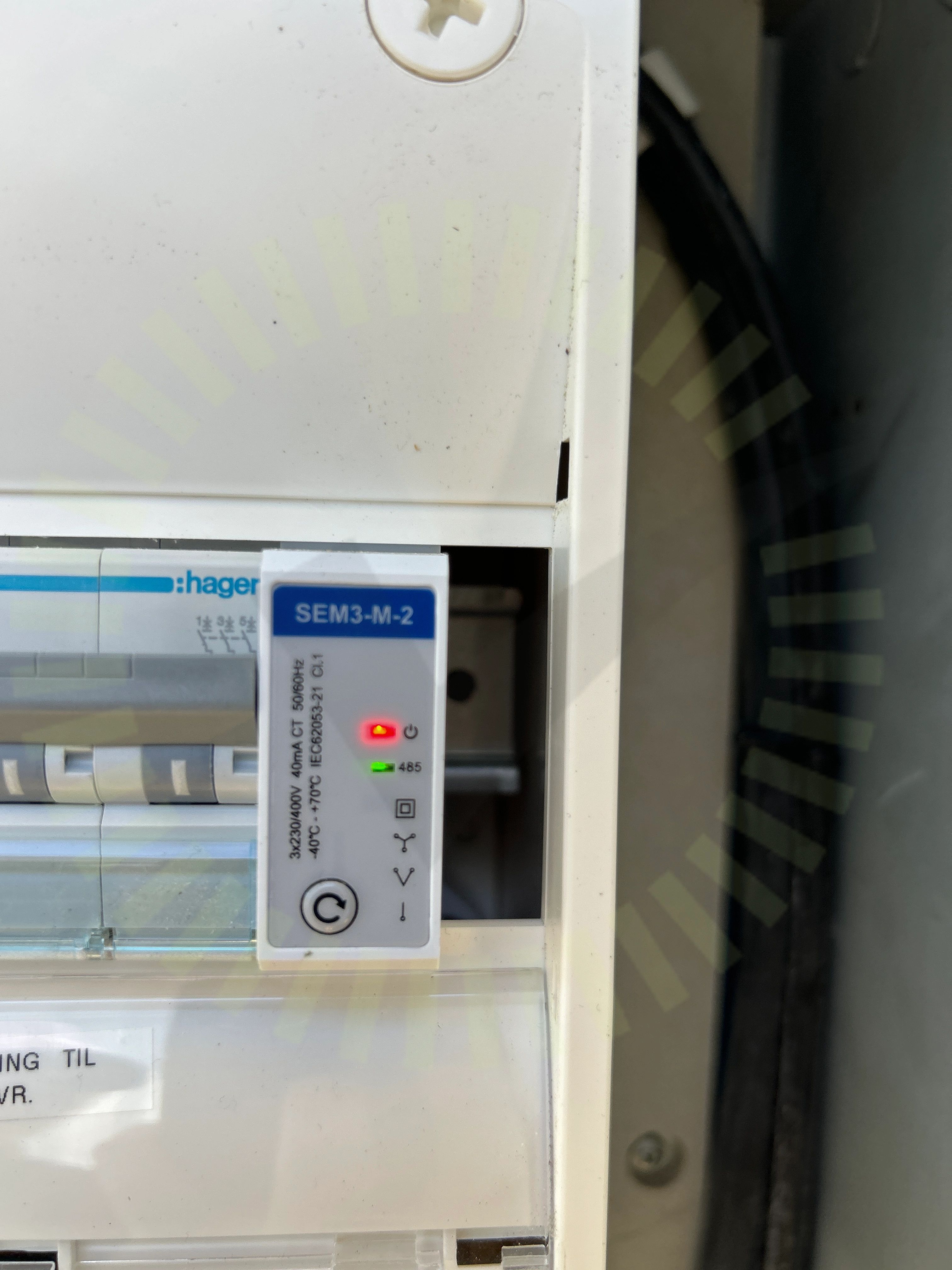

7.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
