Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Sesol

Datum

27 juni 2023

Ort

Oskarström, Hallands län
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
85% godkända15% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4
CT klämmor

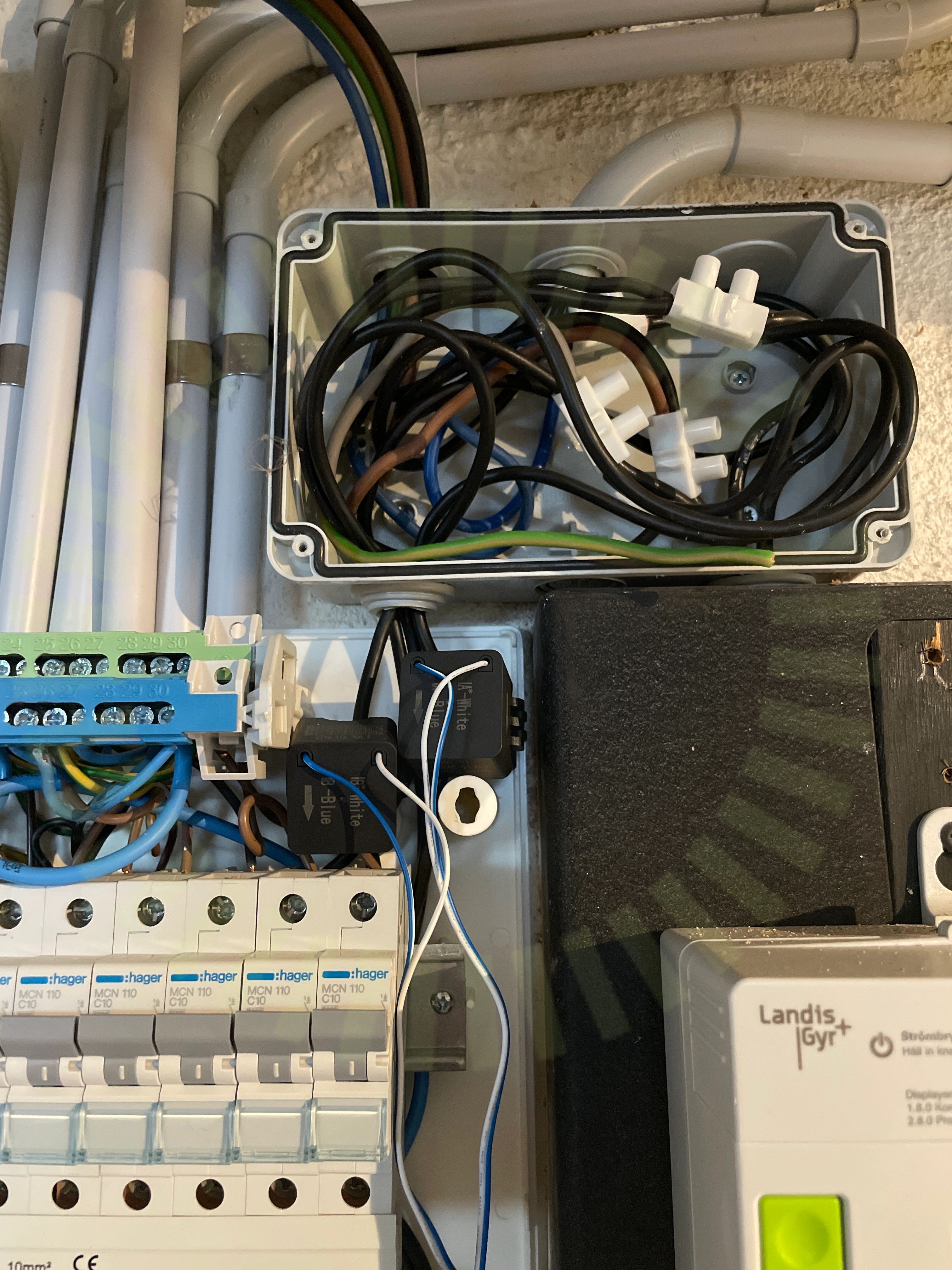

1.1 CT klämmor

Rekommendation

CT klämmor sitter ej vid inkommande. Mäter ej garage samt en undercentral i källare.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/4
AvtalSträngschema

Batteri

Anmärkningar

1/12
Batteri PE

2.1 Batteri PE

Inte godkänd

Batteri saknar jord.

Godkända kontrollpunkter

11/12
AvståndAvstånd till växelriktareFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16
Mellanrum

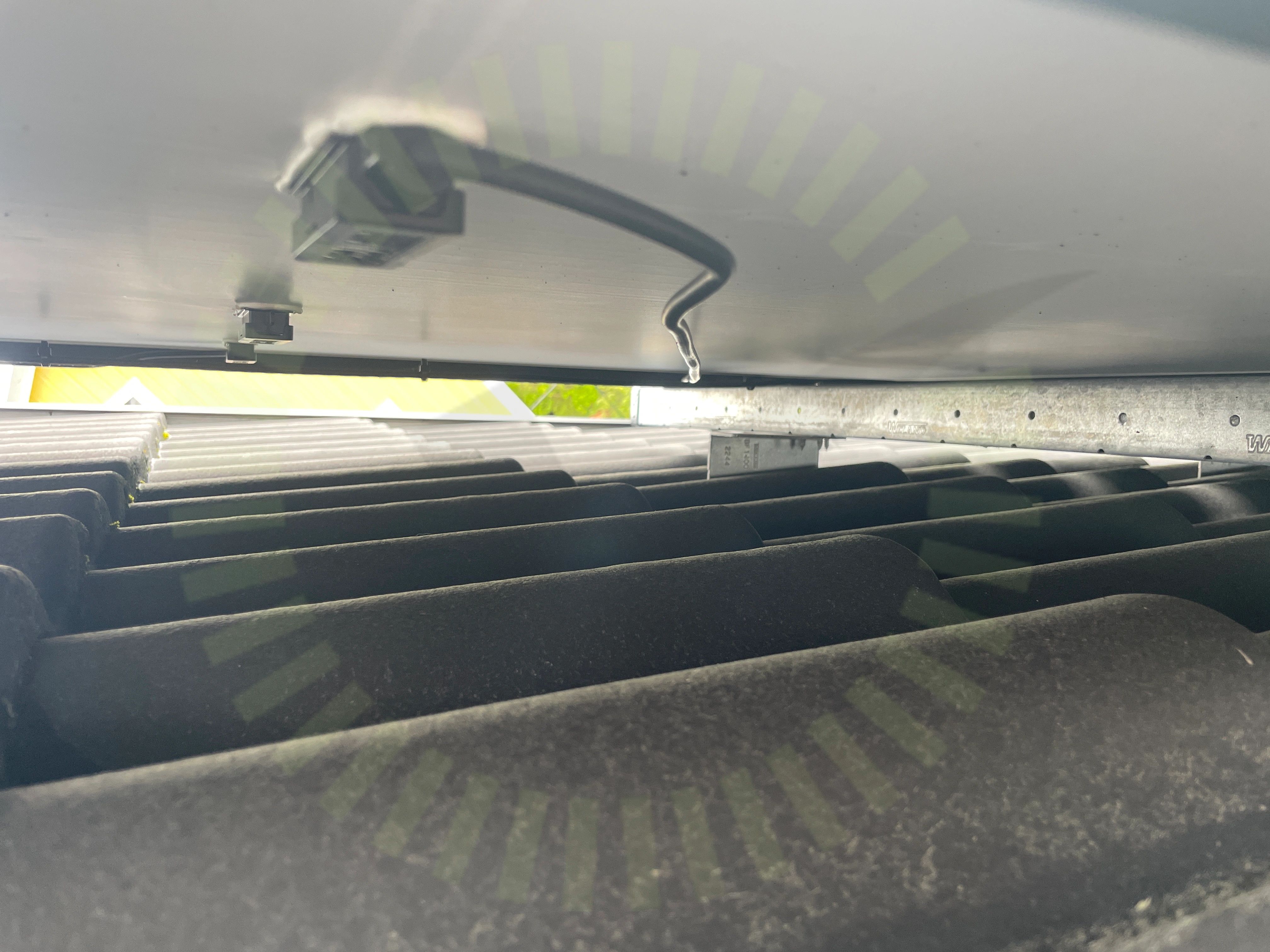

3.1 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Godkända kontrollpunkter

10/16
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

4/16
Förbindelse av kontakterKontaktdonStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

5/24
Glipor takpannor

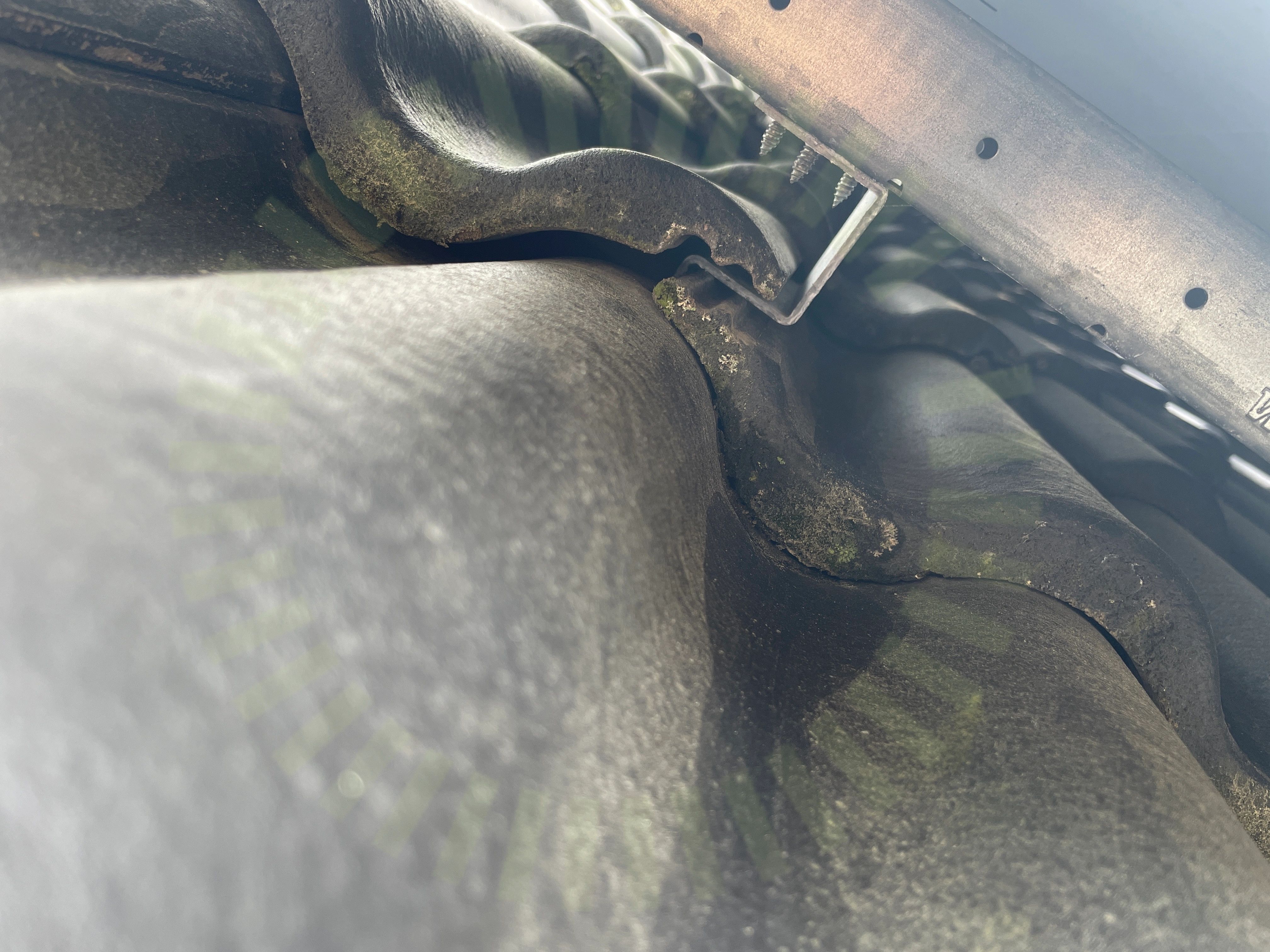

4.1 Glipor takpannor

Rekommendation

Takpannor sluter ej tätt, lämnar glipor vid takkrokar.

Klämmor rätt förläggning

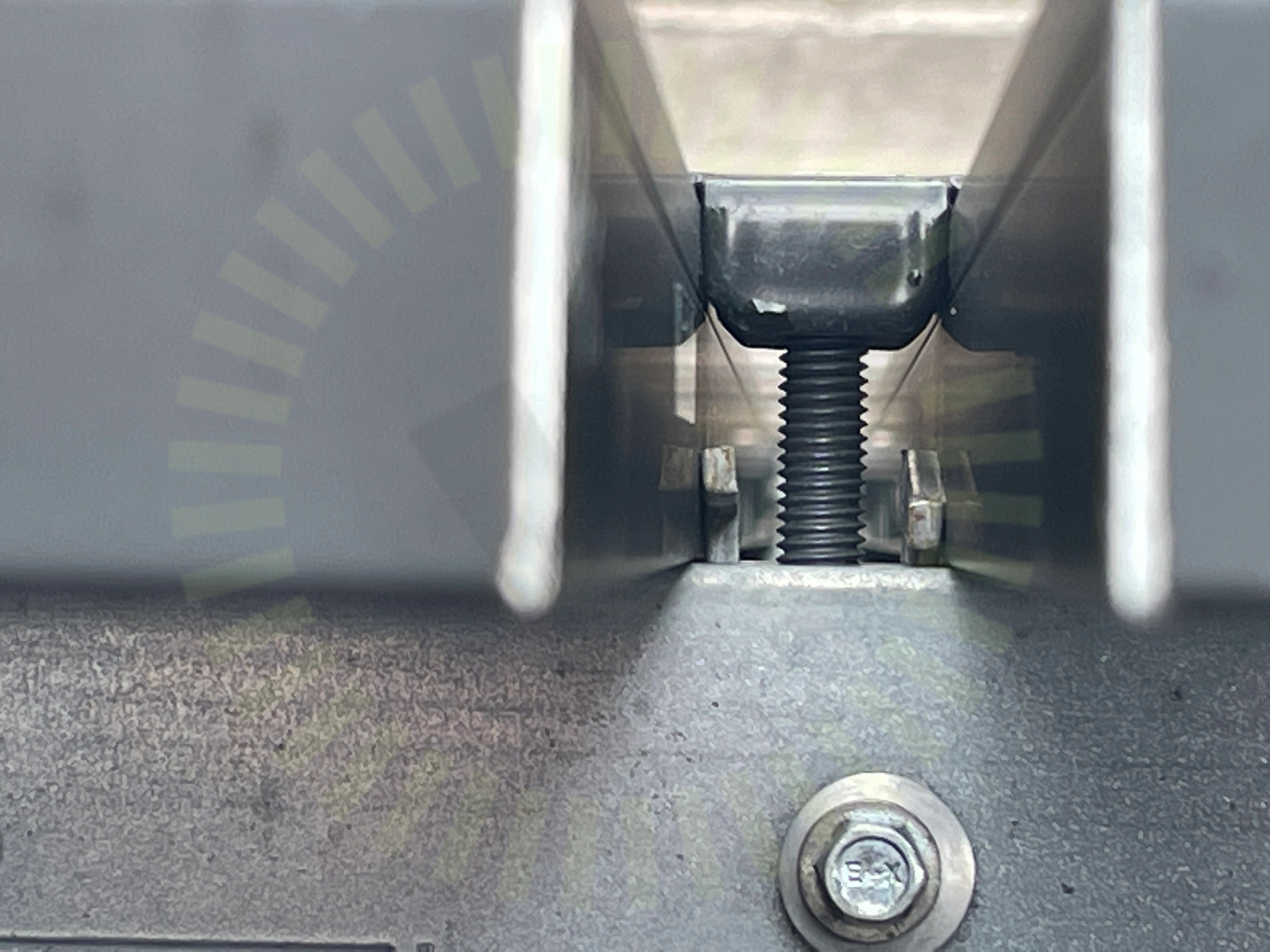

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Skenskarvar

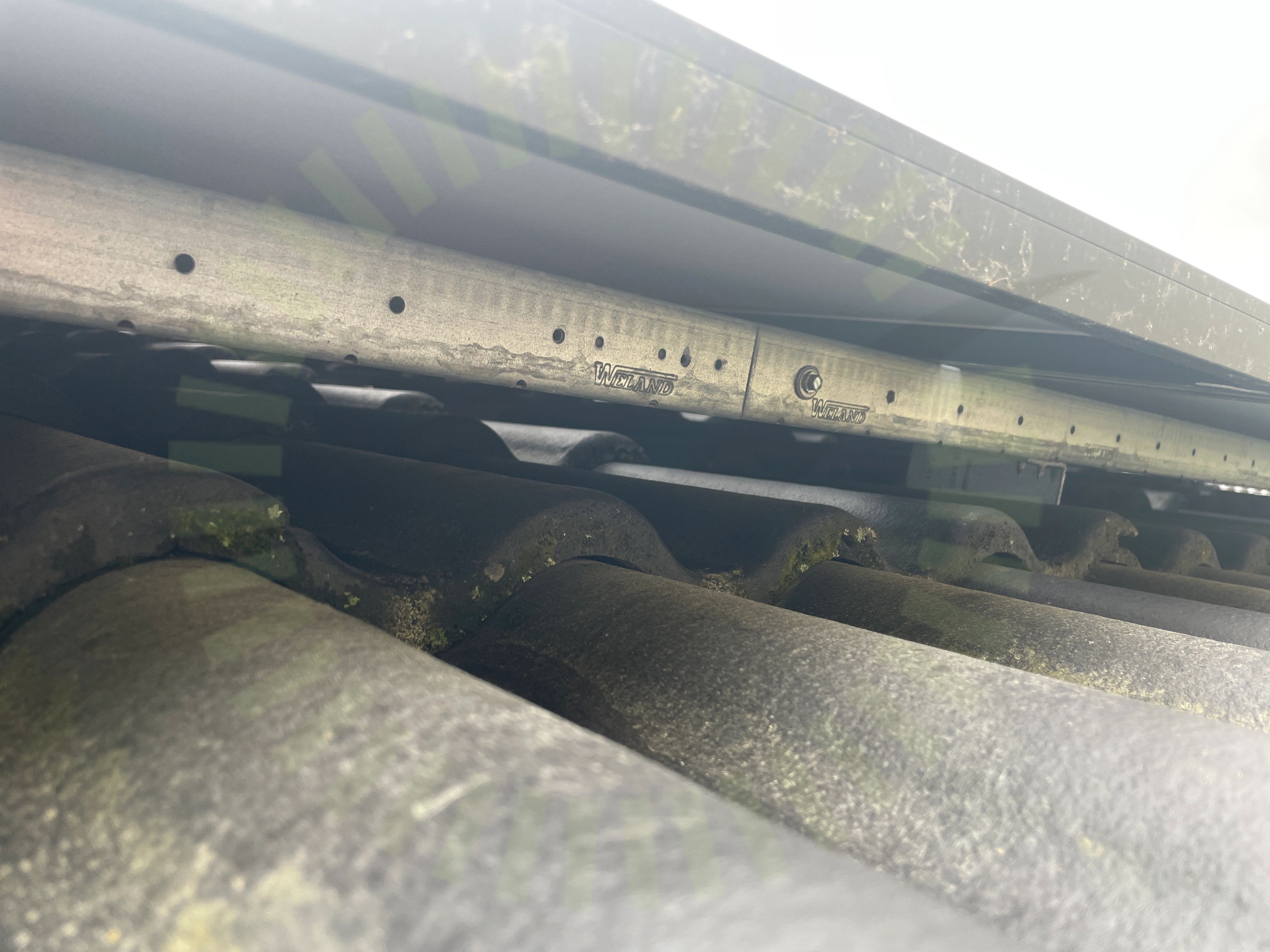

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknar skruv.

MA5102 Sid 1 (1) | Version 3 - 221101
Takgenomföring

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Underliggande takpanna

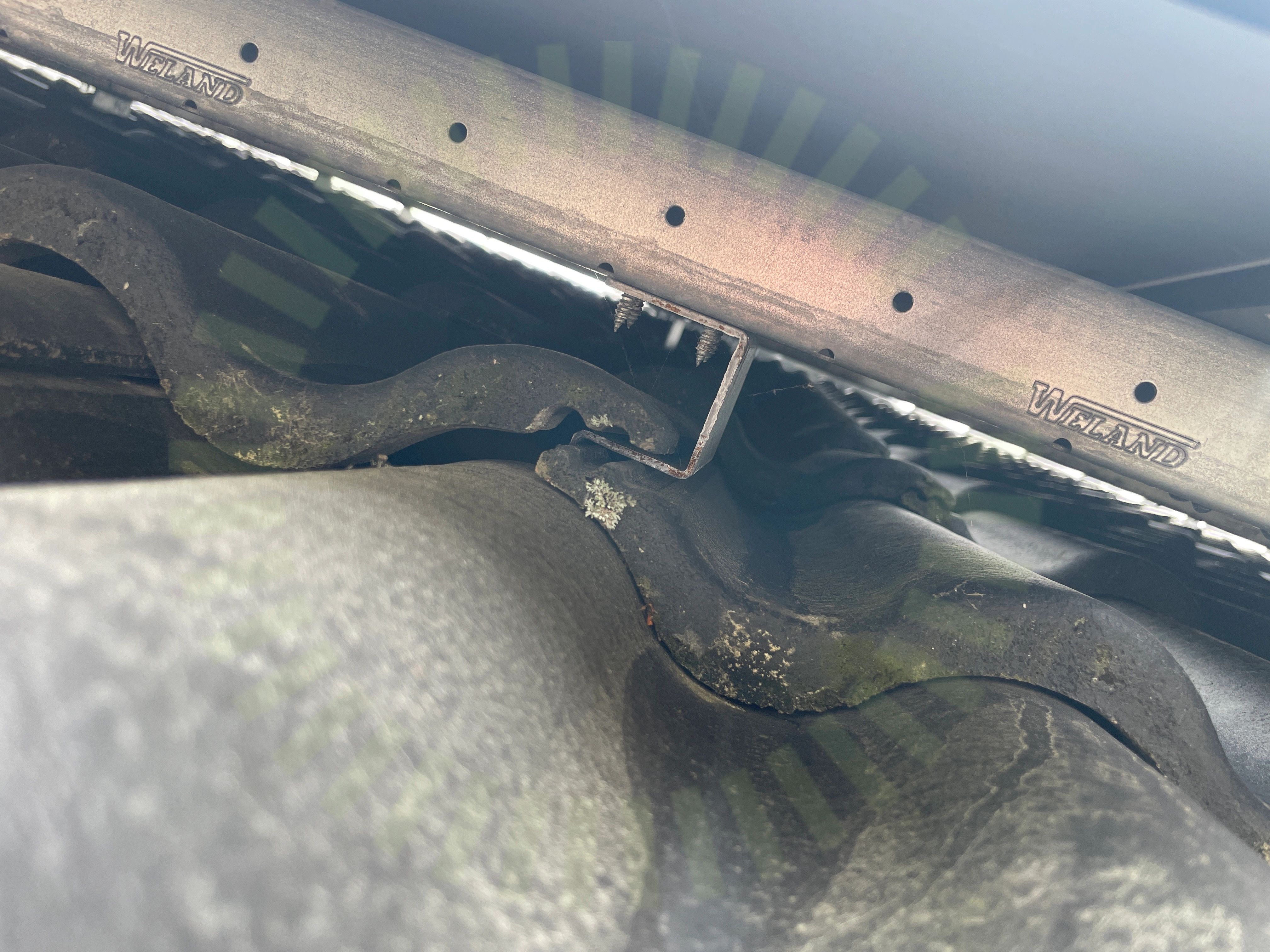

4.5 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på central.

SS 436 40 00 (712.514.101)
Varning för backspänning

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid kapsling där växelriktare är inkopplad.

SEK 457, Sida 42
Varning för likspänning

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batteri.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/5
Missvisande varselmärkning

Ej tillgängligt vid besiktning

1/5
