Besiktningsrapport

9.0

Installation genom

Vega Solar

Datum

31 januari 2024

Ort

Torslanda, Västra Götalands län

Fastsäkring av produkt

Föremål mot bakstycke

Väderskydd

+ 6

90% godkända

10% ej godkända

Om installationen

Paneler

TommaTech: 108PM10

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

CHINT: DTSU666

Installerad av Vega Solar som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (5)Tak 1, K2: SingleRail: Single Hook 3S (25)Tak 1, TommaTech: 108PM10 (17)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Kund har ej fått genomgång utav anläggningen och saknar dokument.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Batteri

Anmärkningar

2/16

2.1 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

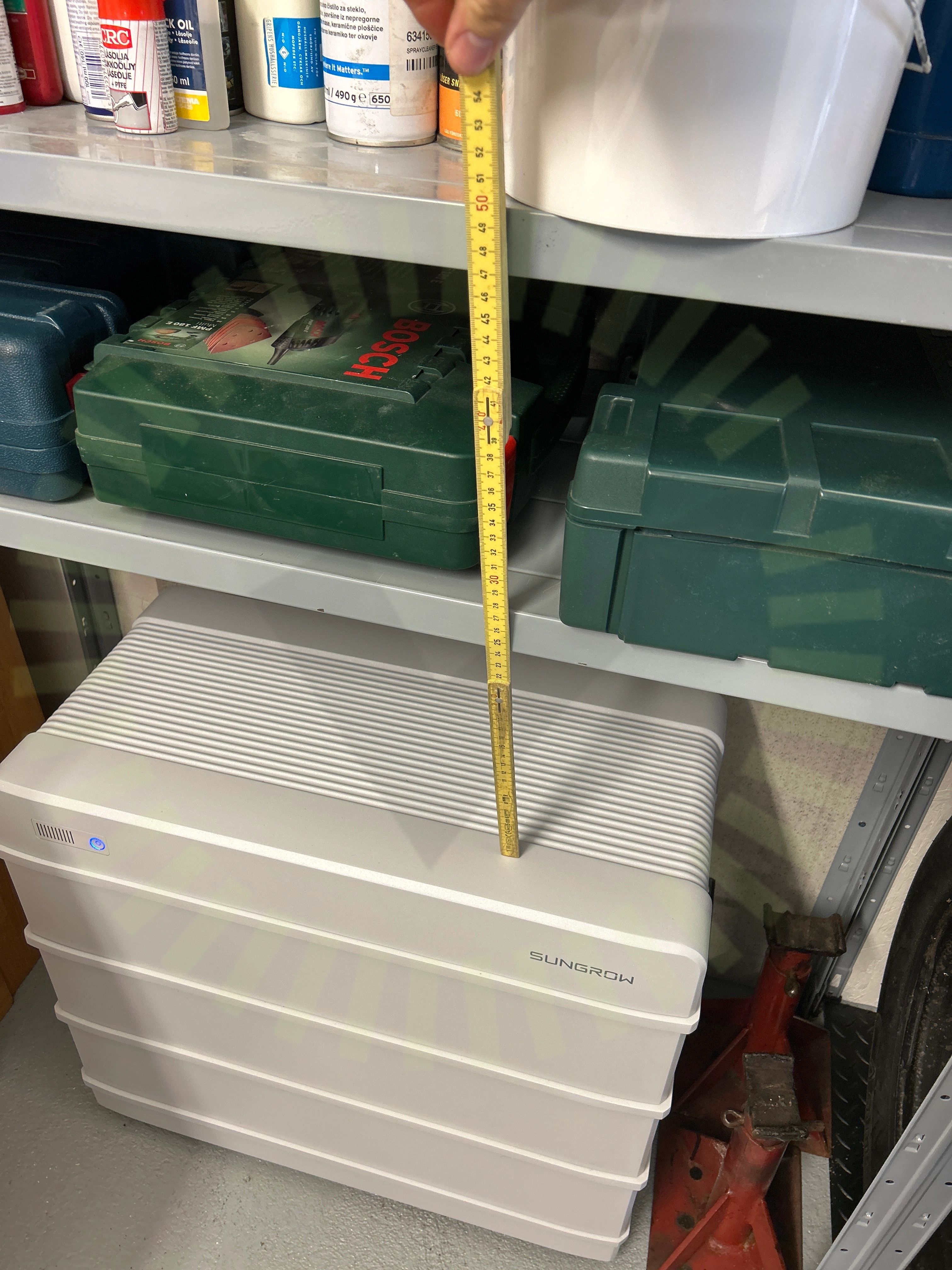

2.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

14/16

Batteri PE

Batterimodul

Combiner box

DC anslutning

Lock och sidoskydd

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

3/25

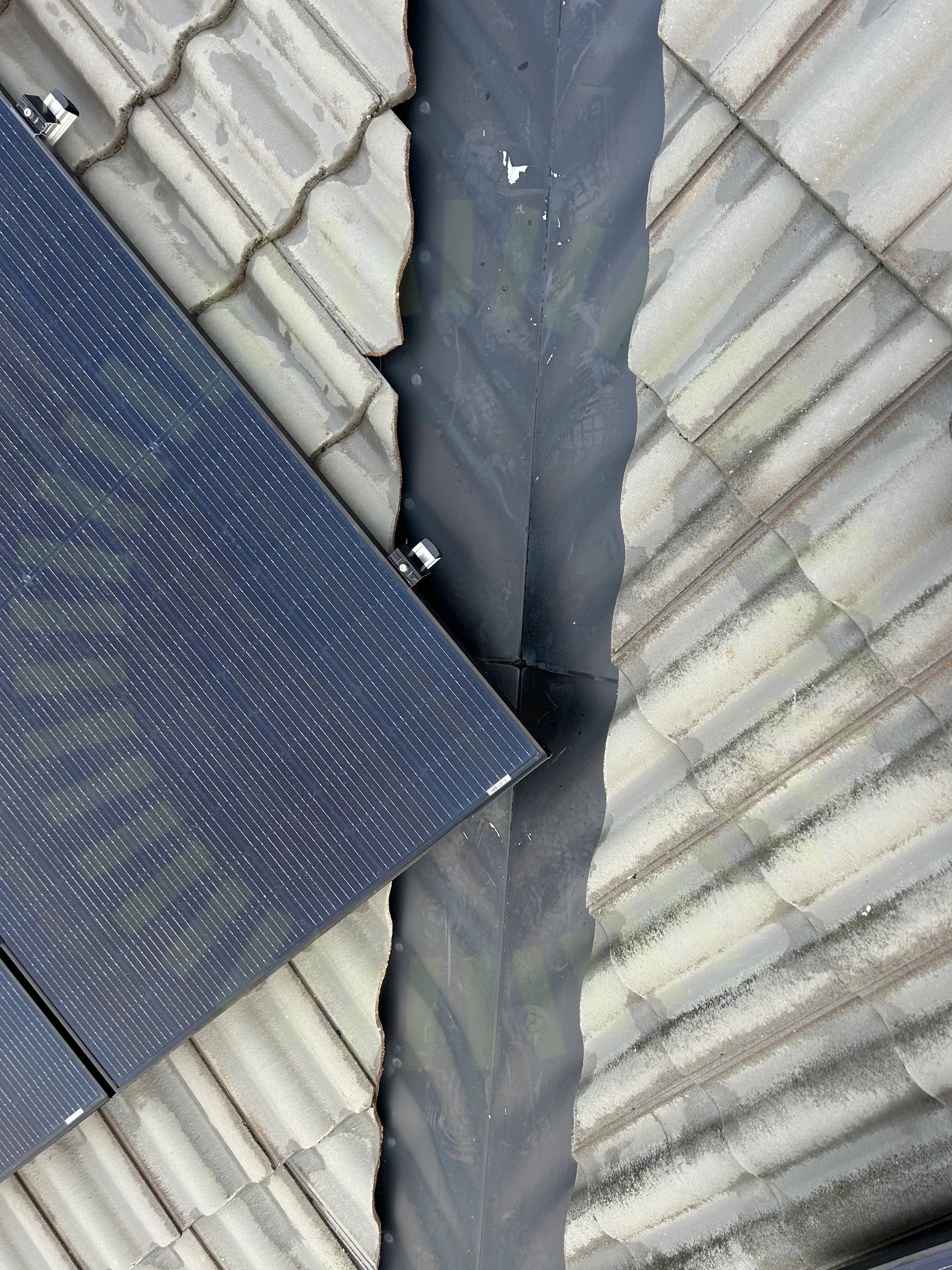

4.1 Placering

Inte godkänd

Paneler sticker utanför takets ränndal.

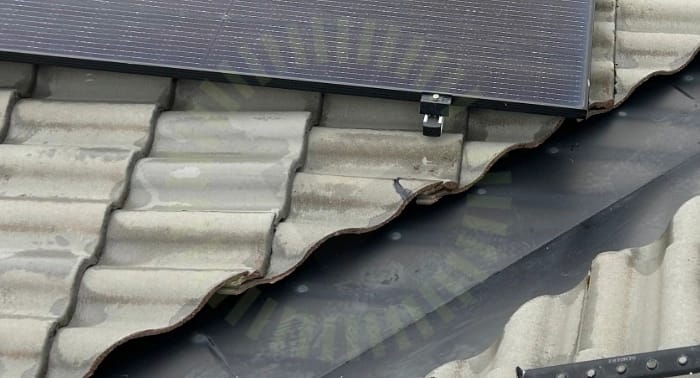

4.2 Skador

Inte godkänd

Skador noterade på taket runt installationen.

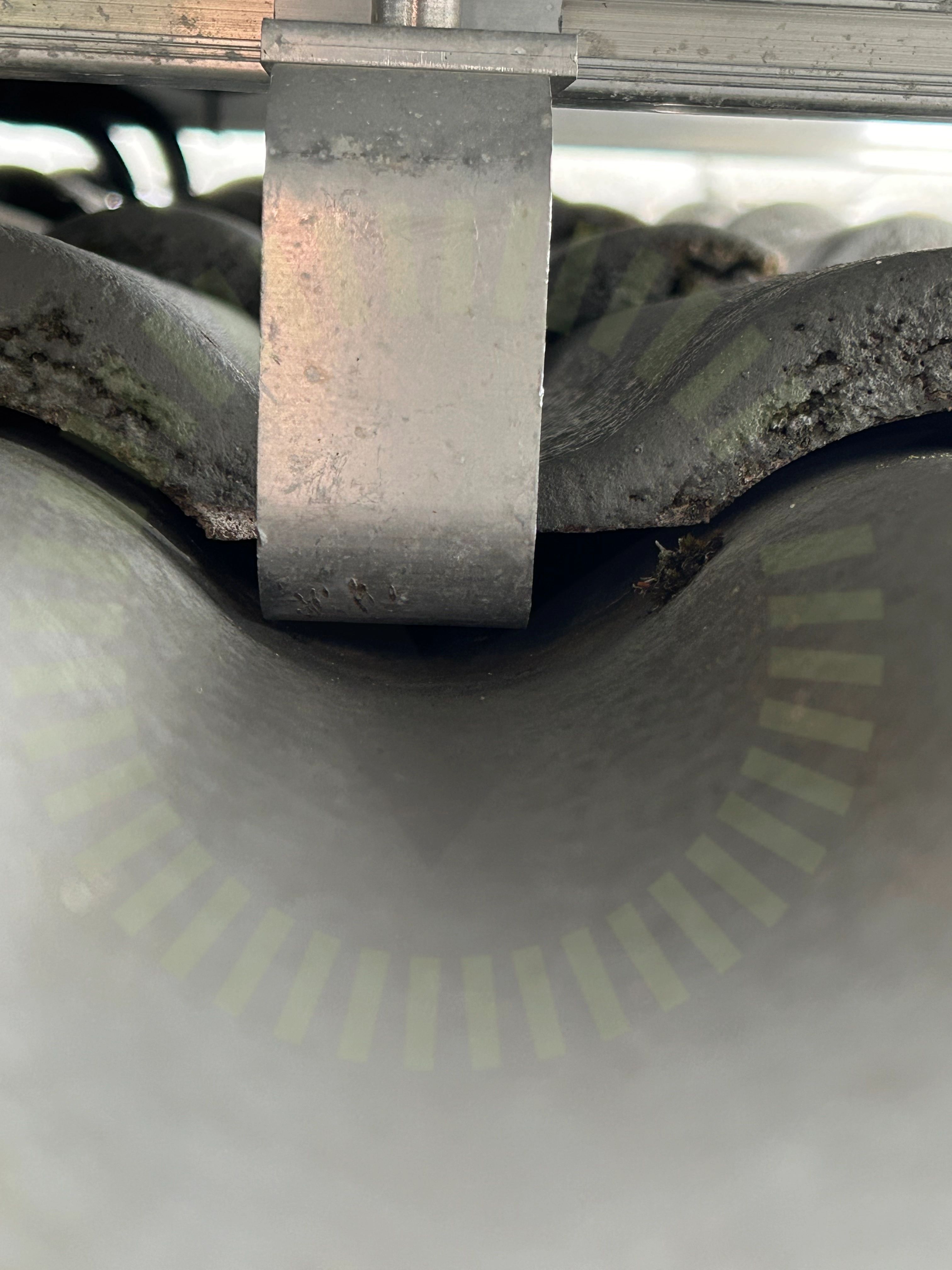

4.3 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

Godkända kontrollpunkter

21/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning utanför takstol

Infästningar

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsinfästning

Tvådelad takkrok

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, TommaTech: 108PM10

Anmärkningar

2/17

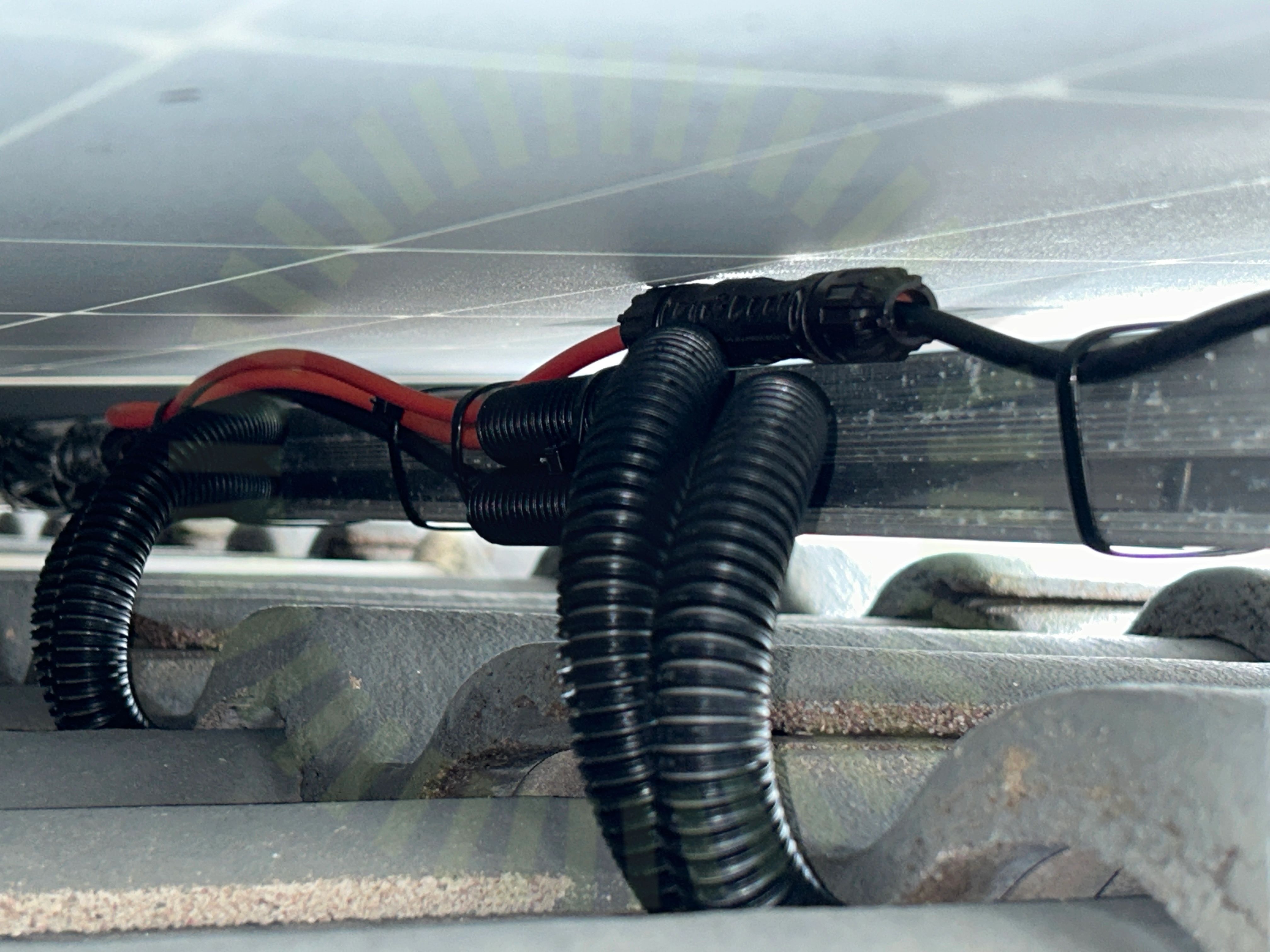

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

TommaTech: Solar Panel Installation Manual Ver.2308.18, Sida 9

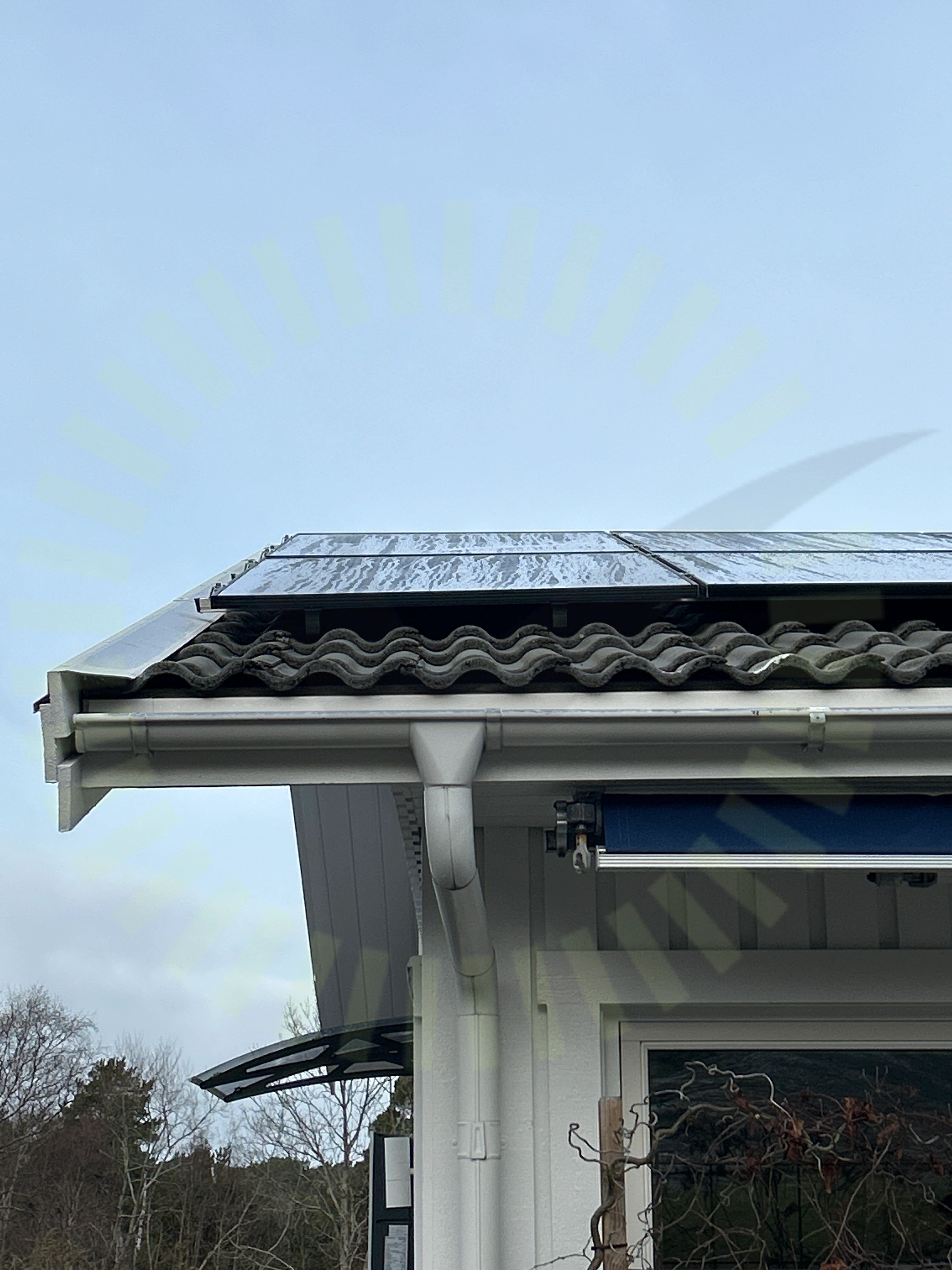

5.2 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

15/17

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/36

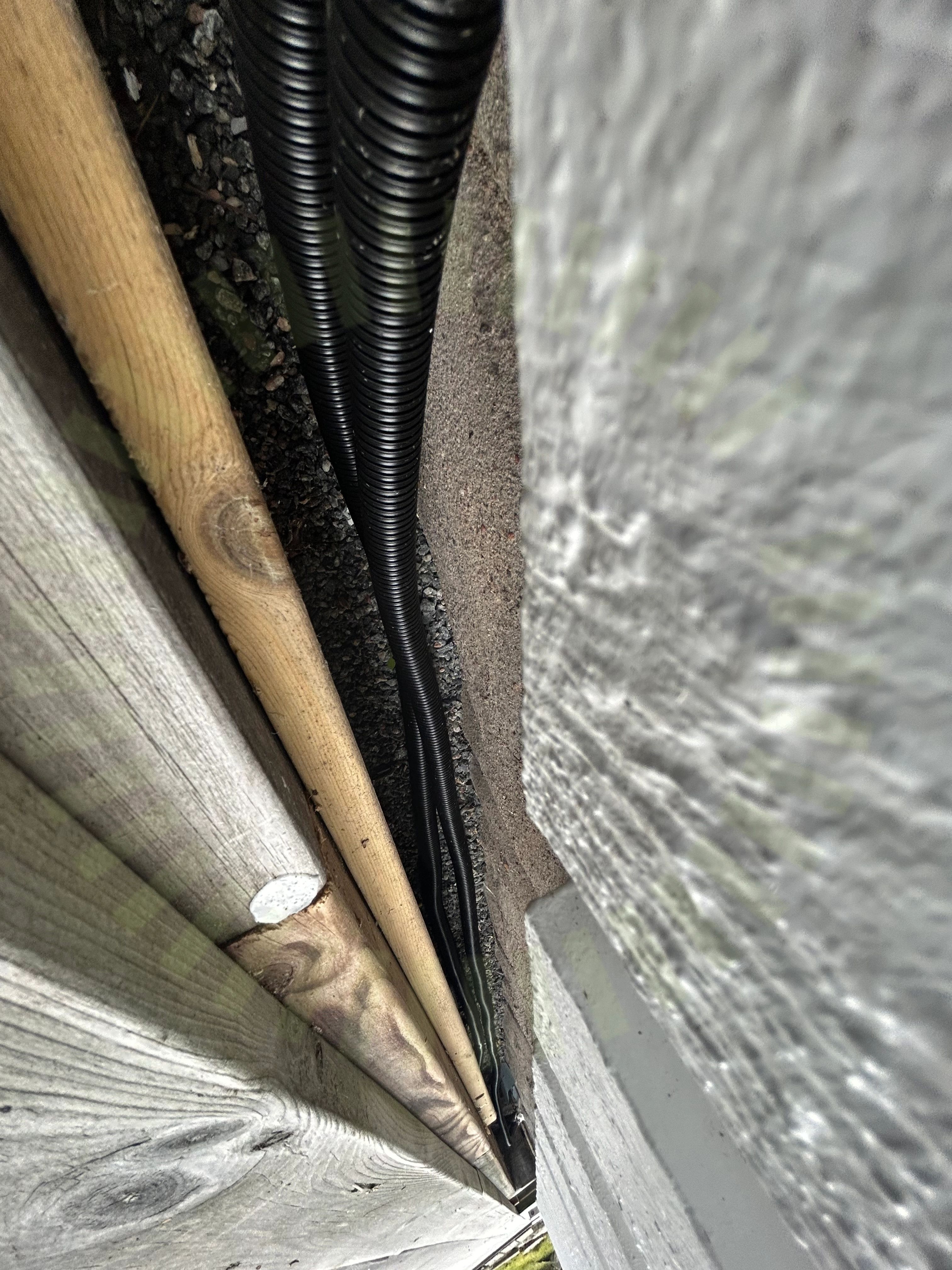

7.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

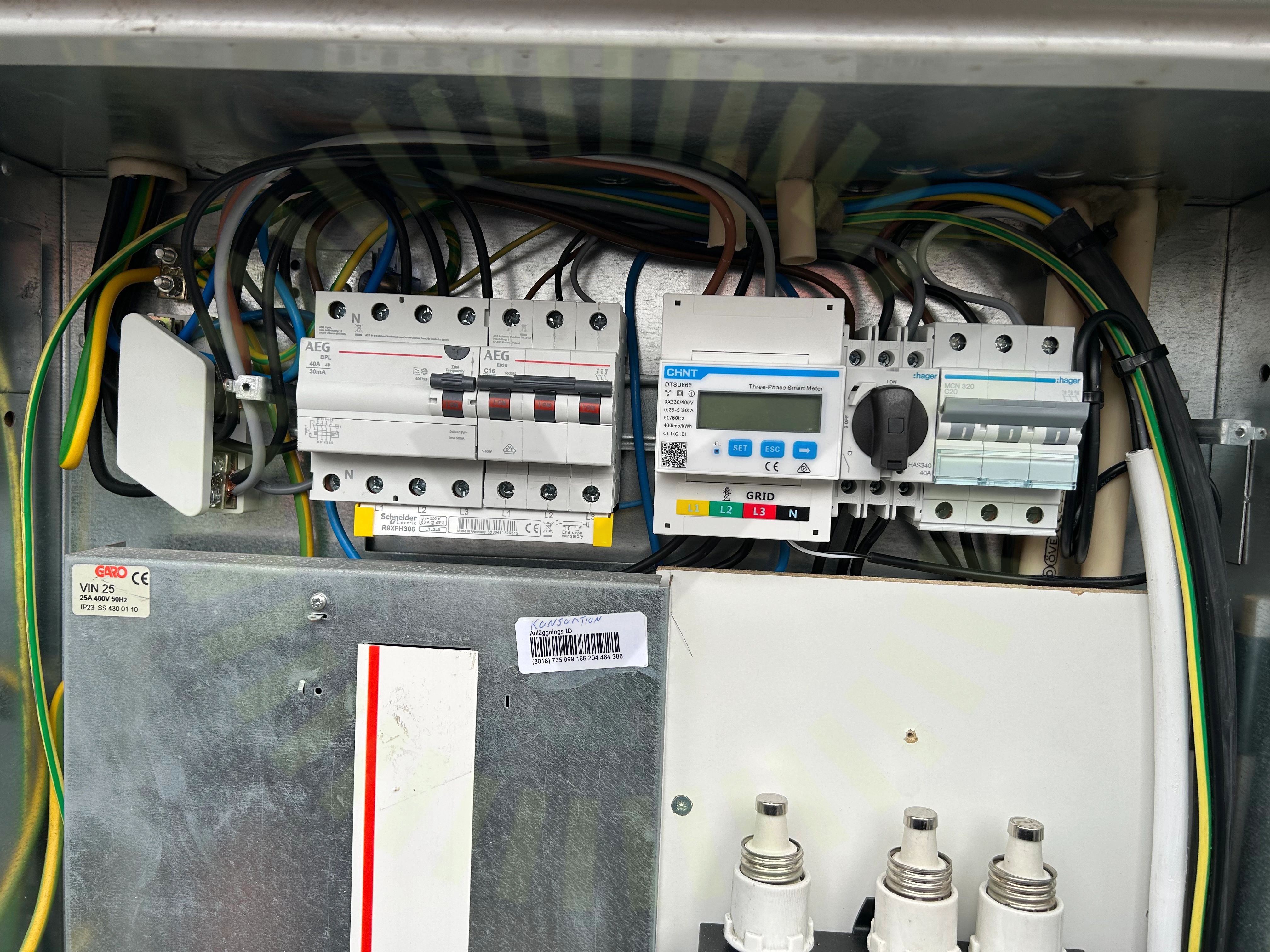

7.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

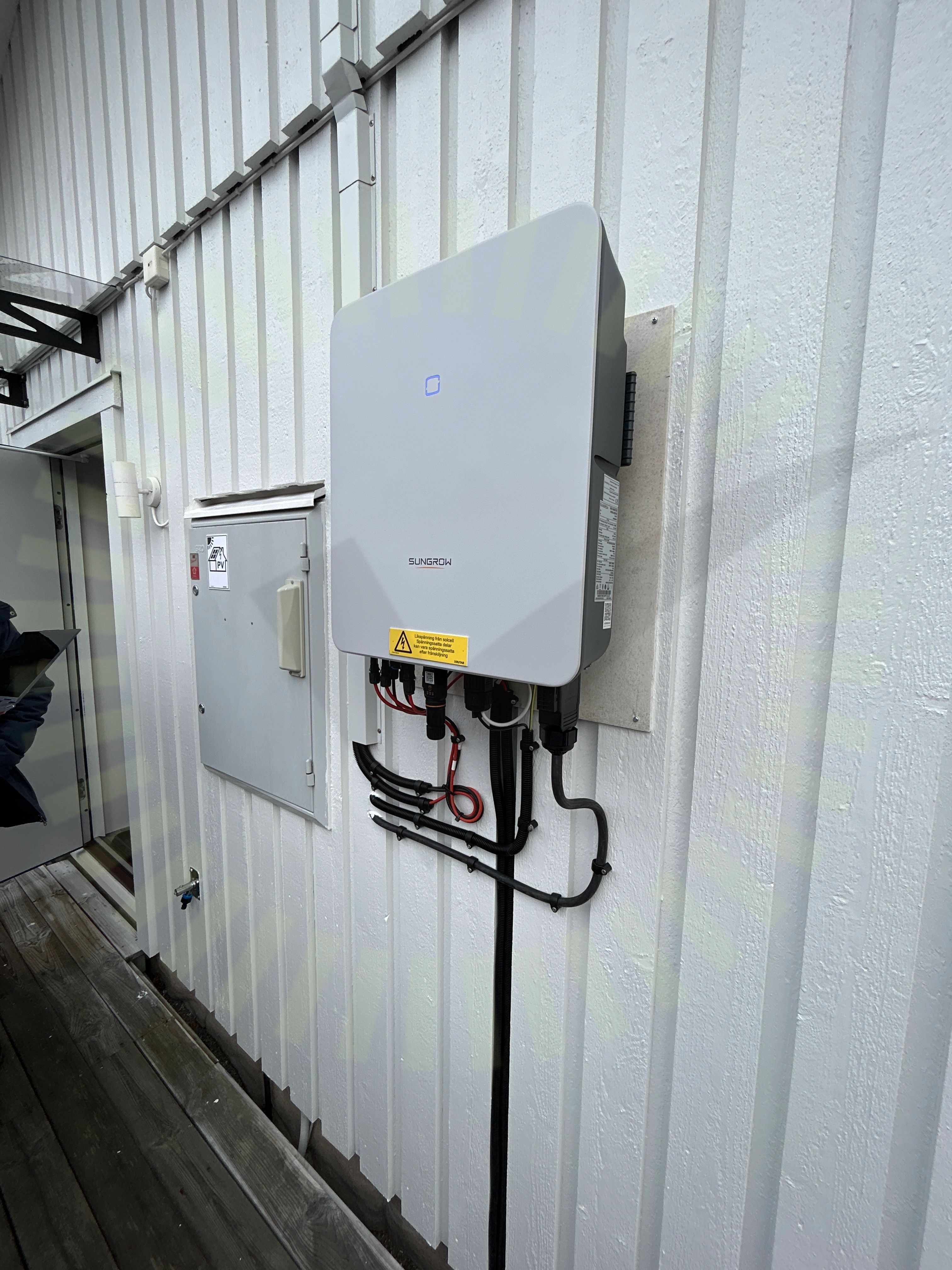

7.3 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35

Godkända kontrollpunkter

32/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Strängdesign
