Besiktningsrapport

8.6

Installation genom

1KOMMA5°

Datum

16 juni 2025

Ort

Vallentuna, Stockholms län

Infästning utanför takstol

Skenornas överhäng

Stress på kontakter

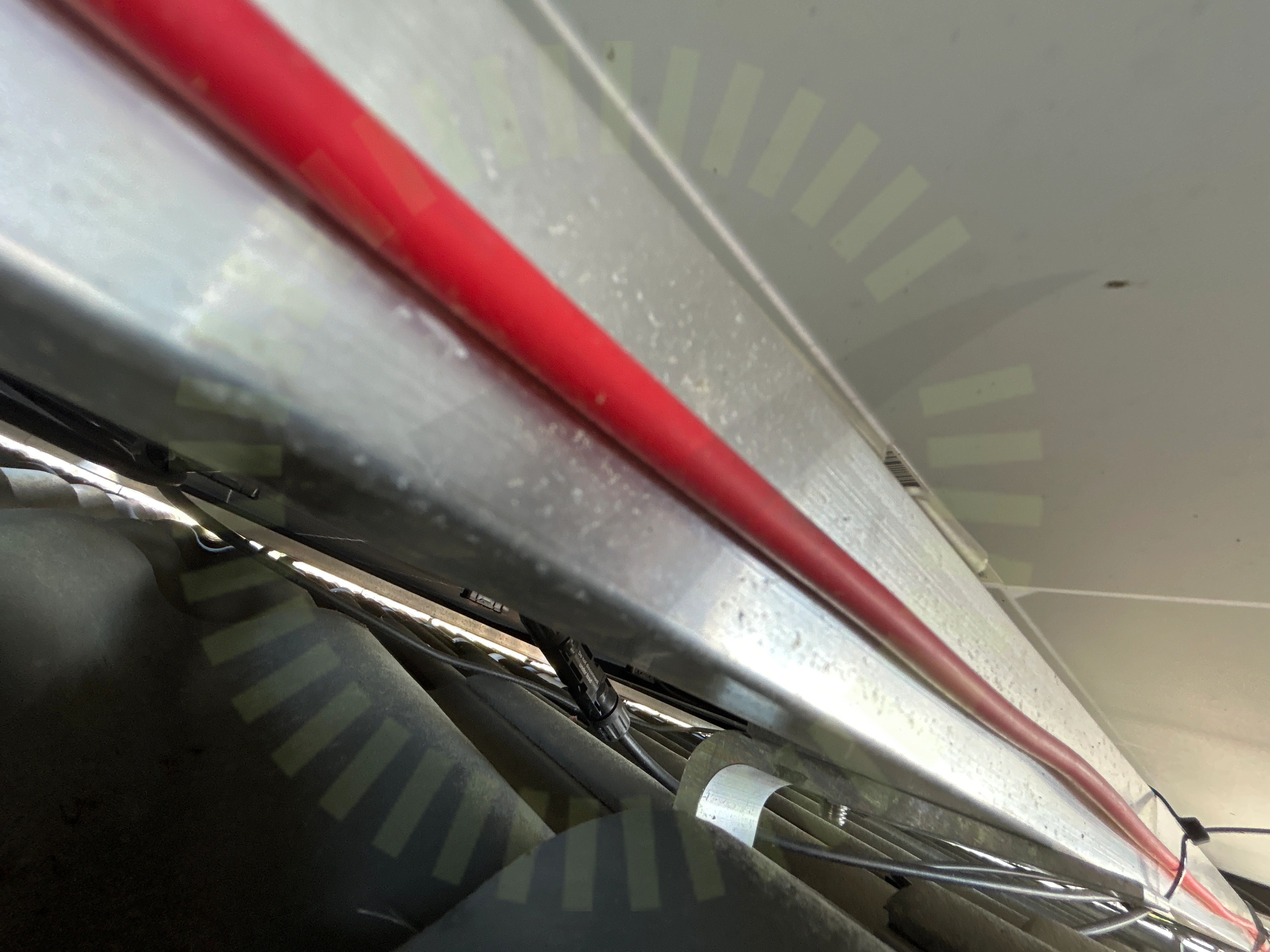

+ 3

85% godkända

15% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: Single/CrossHook 3S

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (18)Tak 1, K2: SingleRail: Single/CrossHook 3S (25)Tak 1, SolarEdge: S-Serie (5)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Mätprotokoll DC

Ej tillgängligt vid besiktning

1/3

Avtal

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/18

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual V202311, Sida 12

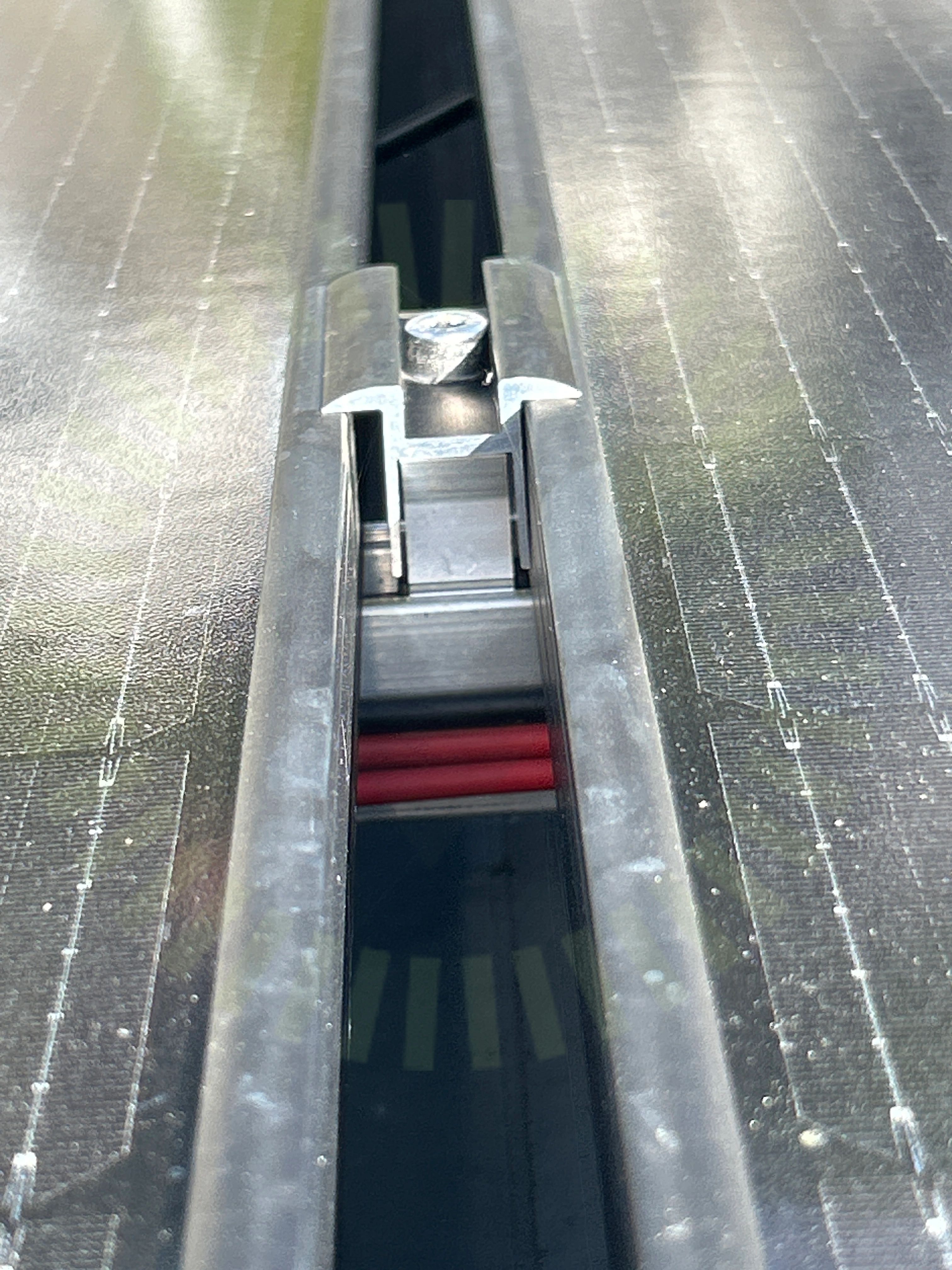

2.2 Klämmans överlappning

Inte godkänd

Panelen ligger inte mot panelklämma. Klämmans överlappning blir undermålig.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 11

2.3 Stress på kontakter

Inte godkänd

Kontakter ej uppfästa och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Tak 1, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

3/25

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

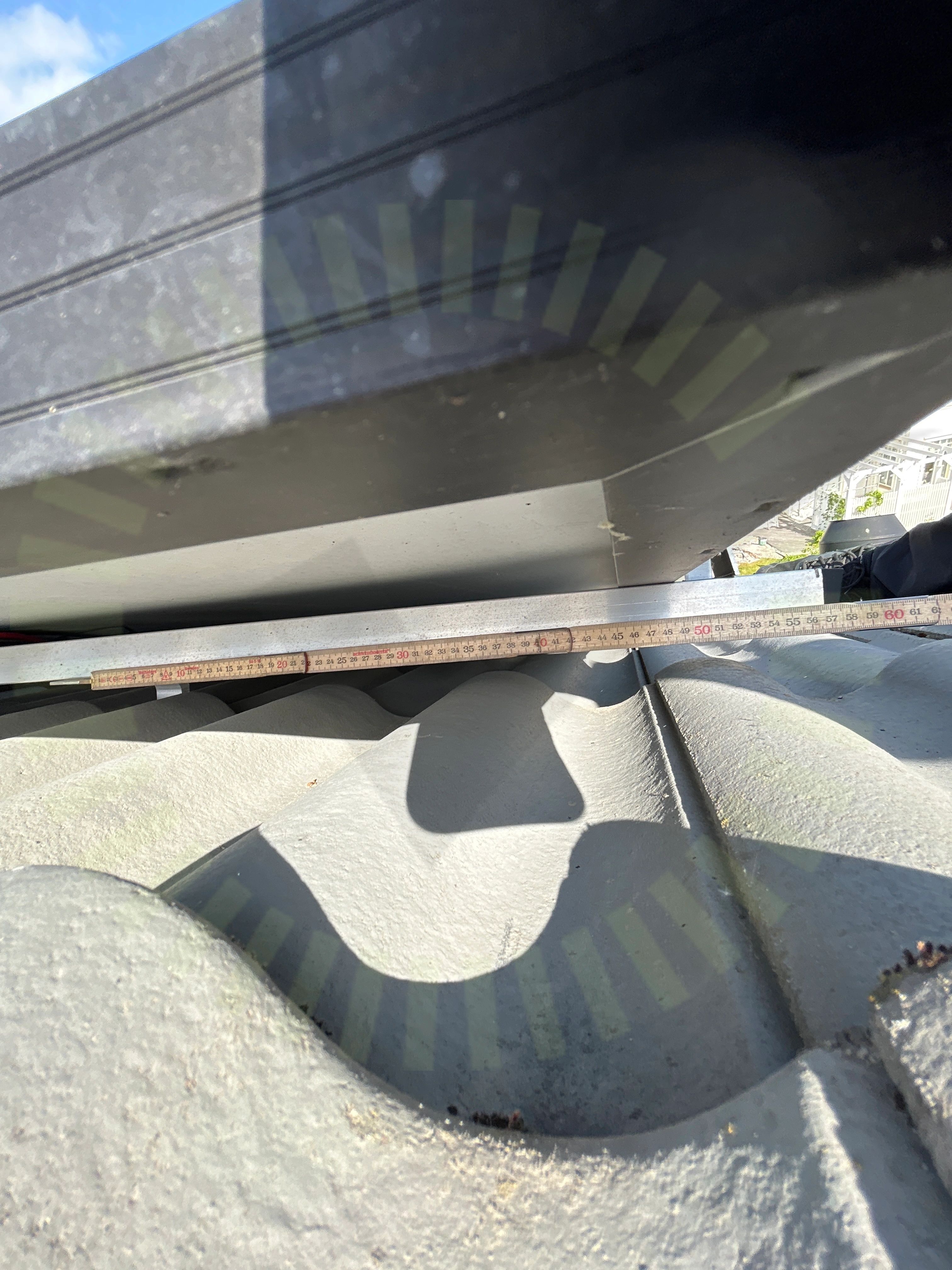

3.3 Skenornas överhäng

Inte godkänd

Felaktigt överhäng av skenan. Överstiger lastberäkningens max.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/25

Takgenomföring

Takstolsinfästning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

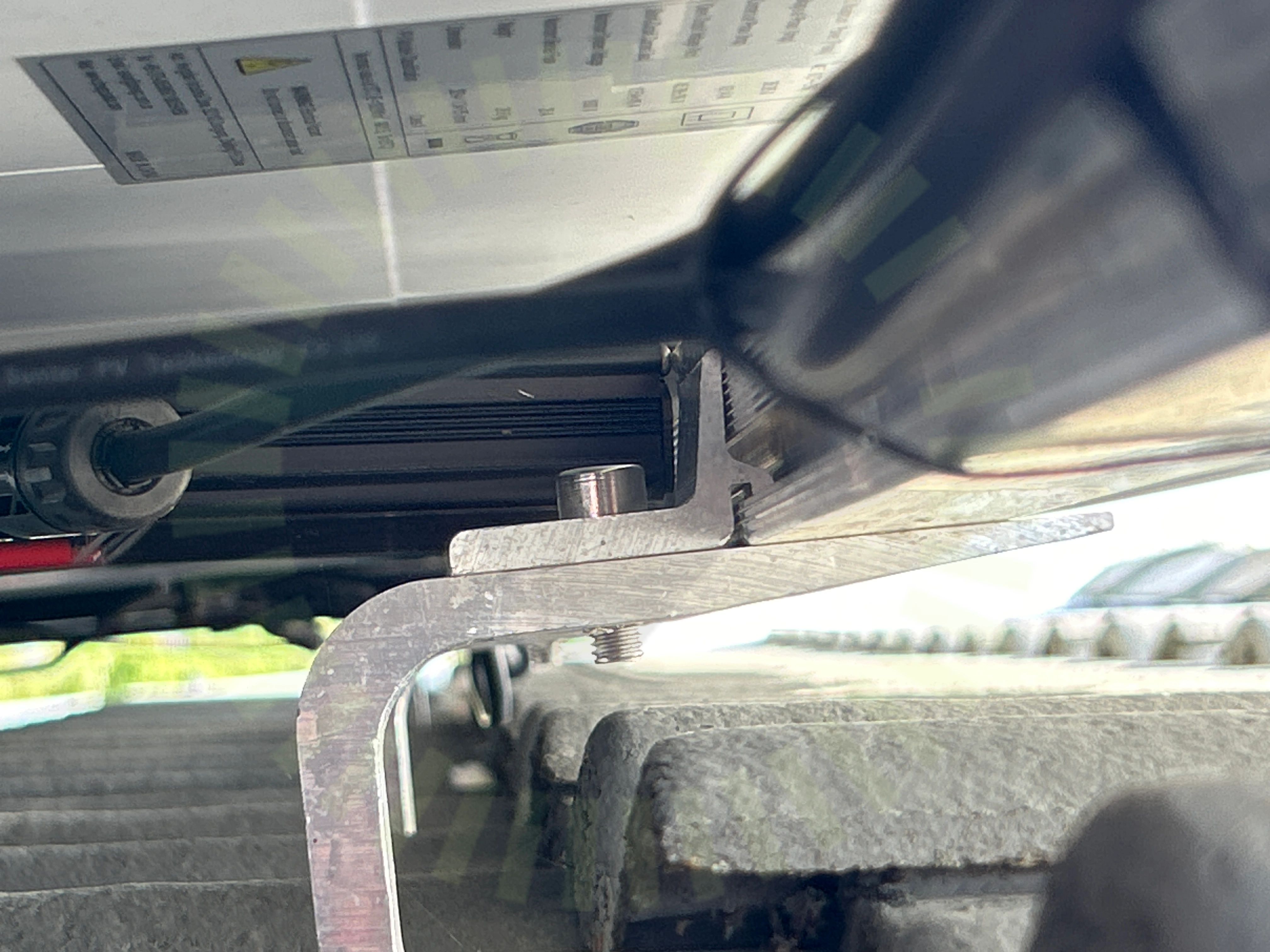

4.1 Placering

Inte godkänd

För kort avstånd mellan optimerare och skena.

Applikationsdokument: Montageutrymme Effektoptimerare

Godkända kontrollpunkter

4/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter
