1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Sesol
Datum
8 november 2023
Ort
Husby-Rekarne , Södermanlands län
89% godkända11% ej godkända
Om installationen
PanelerLongi LR5-66HPH 480-505M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Batteri
Anmärkningar
1/13
2.1 Placering av batteri
Inte godkändBakomliggande skiva är ej av brandskyddande material.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
Godkända kontrollpunkter
12/13Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage
Tak 1, Longi LR5-66HPH 480-505M
Godkända kontrollpunkter
13/17Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
4/17Förbindelse av kontakterKontaktdonPanelkablaget generell böjradieSträngförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
7/23

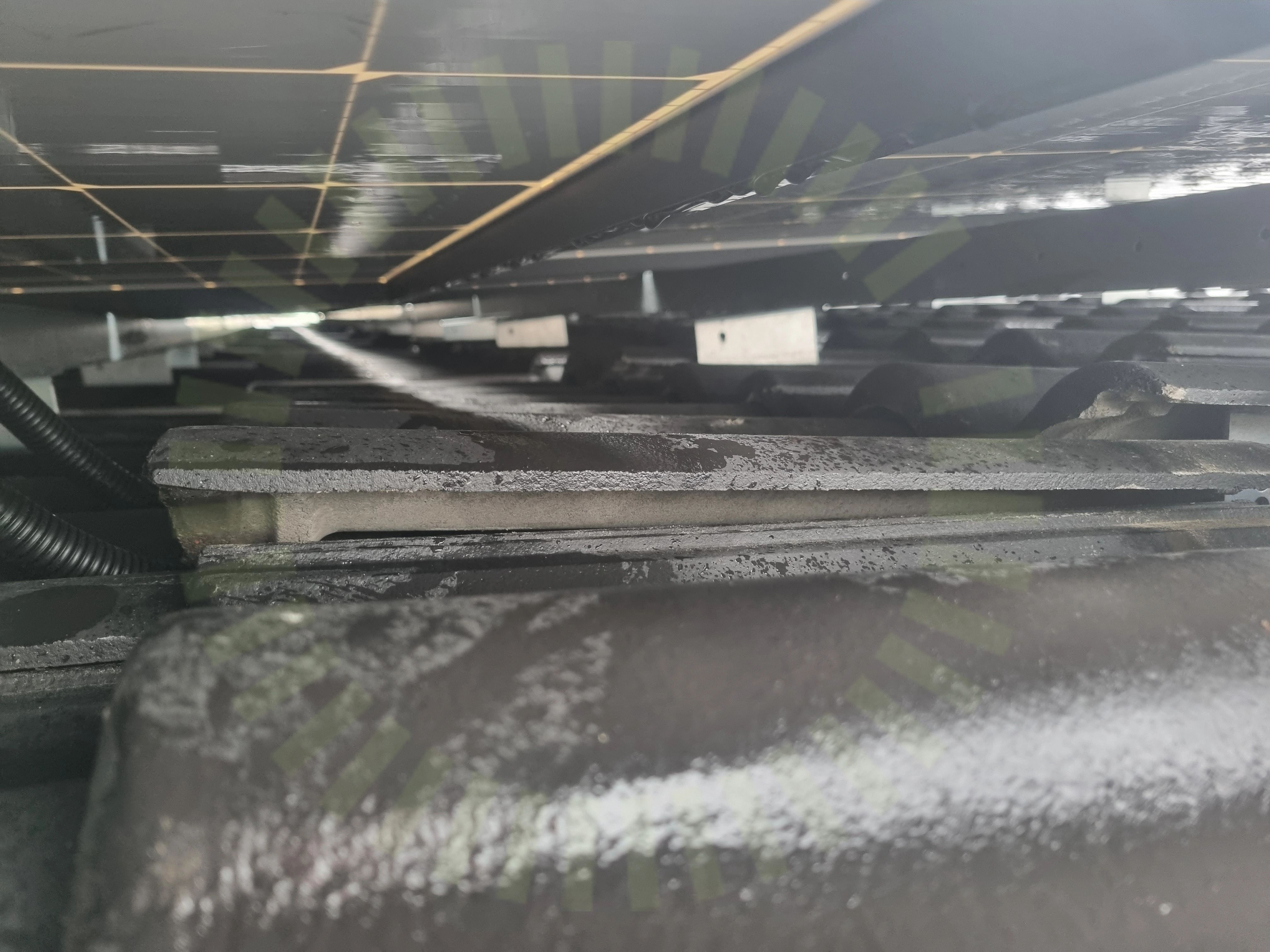

4.1 Glipa mellan takpannor
Inte godkändStor glipa mellan takpannor där DC kablage går ner under takpannor.

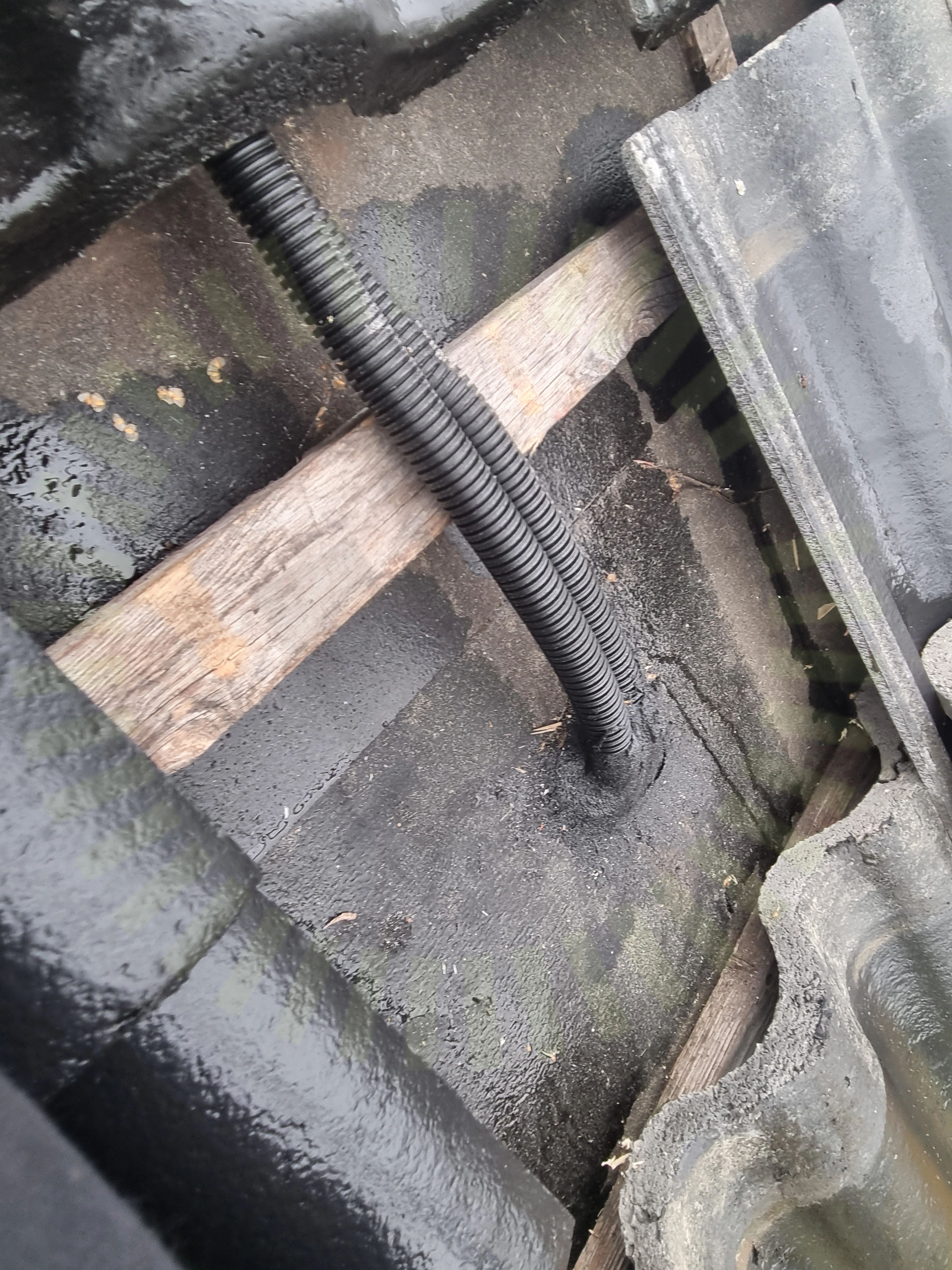

4.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
4.3 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt avstånd 1300mm
Snö- och vindlastberäkning
4.4 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.
MA5102 Sid 1 (1) | Version 3 - 221101
4.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.6 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt cc mått 900mm
MA5102 Sid 1 (1) | Version 3 - 221101
4.7 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt. Uppmätt tjocklek 22mm
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Godkända kontrollpunkter
16/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/56.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav vid anslutningspunkt vid växelriktare. Se referens.
SS 436 40 00 (712.514.101)
6.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav vid anslutningspunkter. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Missvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
1/41
7.1 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
39/41AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringPlacering av CT klämmorSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/41Strängdesign
