1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
8.4
Installation genom
Cell Solar Nordic
Datum
26 oktober 2023
Ort
Kode, Västra Götalands län
89% godkända11% ej godkända
Om installationen
PanelerHyundai: HiE-S(385-410W)VG
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Tak 1, Hyundai: HiE-S(385-410W)VG
Anmärkningar
2/15

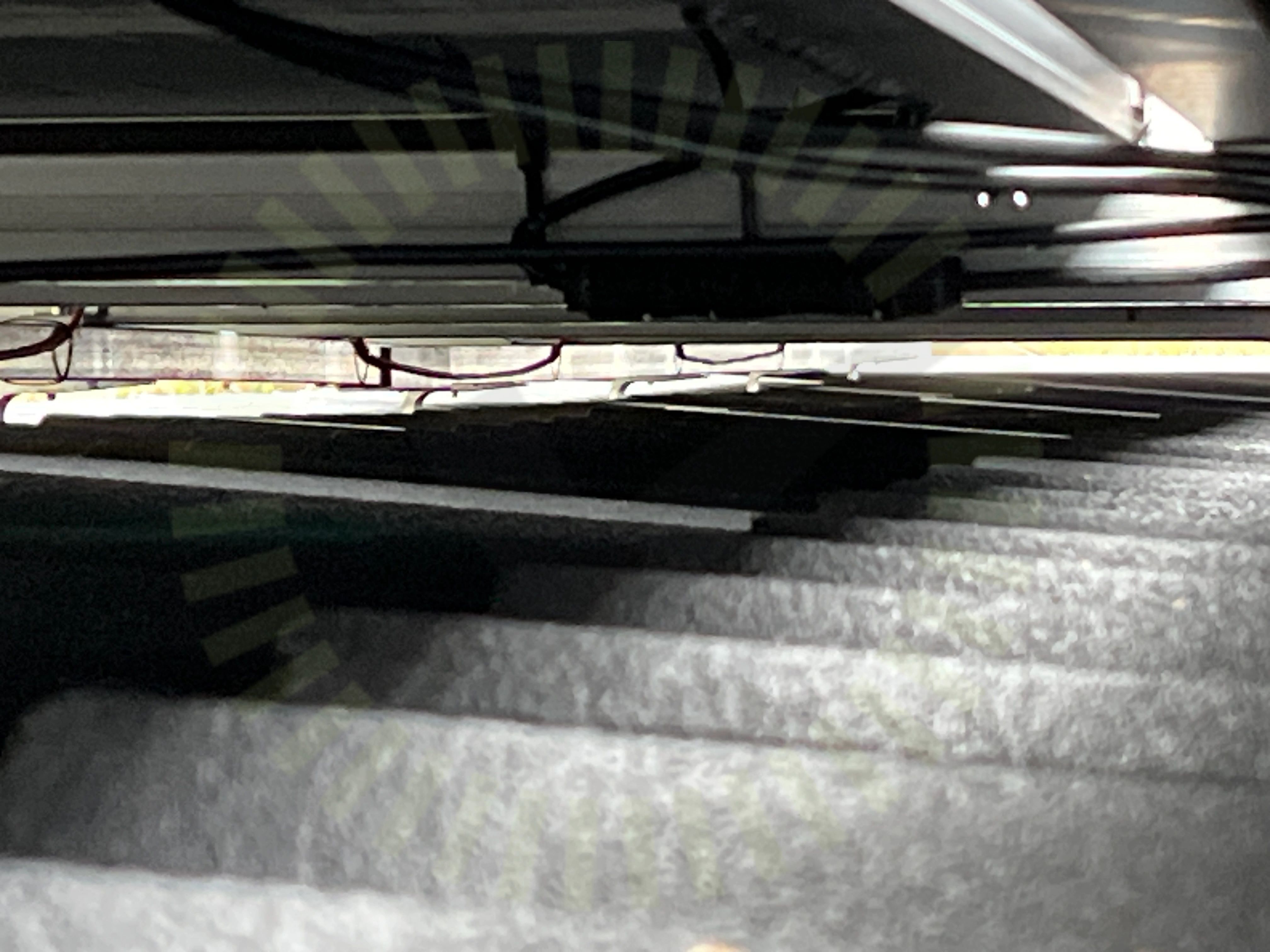

2.1 Panelkablaget generell böjradie
Inte godkändKabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.
SS 436 40 00 (522.8.3)

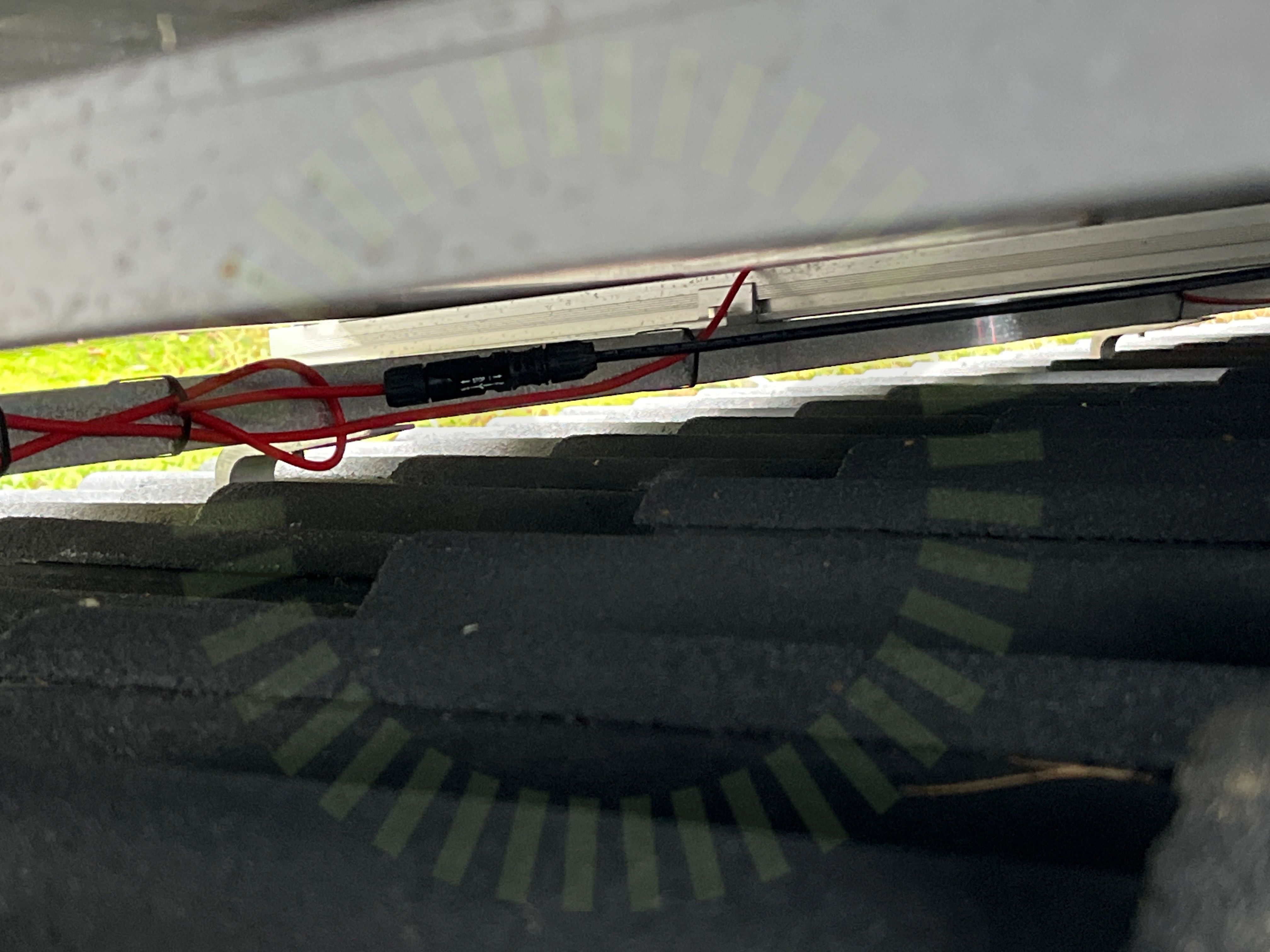

2.2 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Godkända kontrollpunkter
13/15Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
5/29

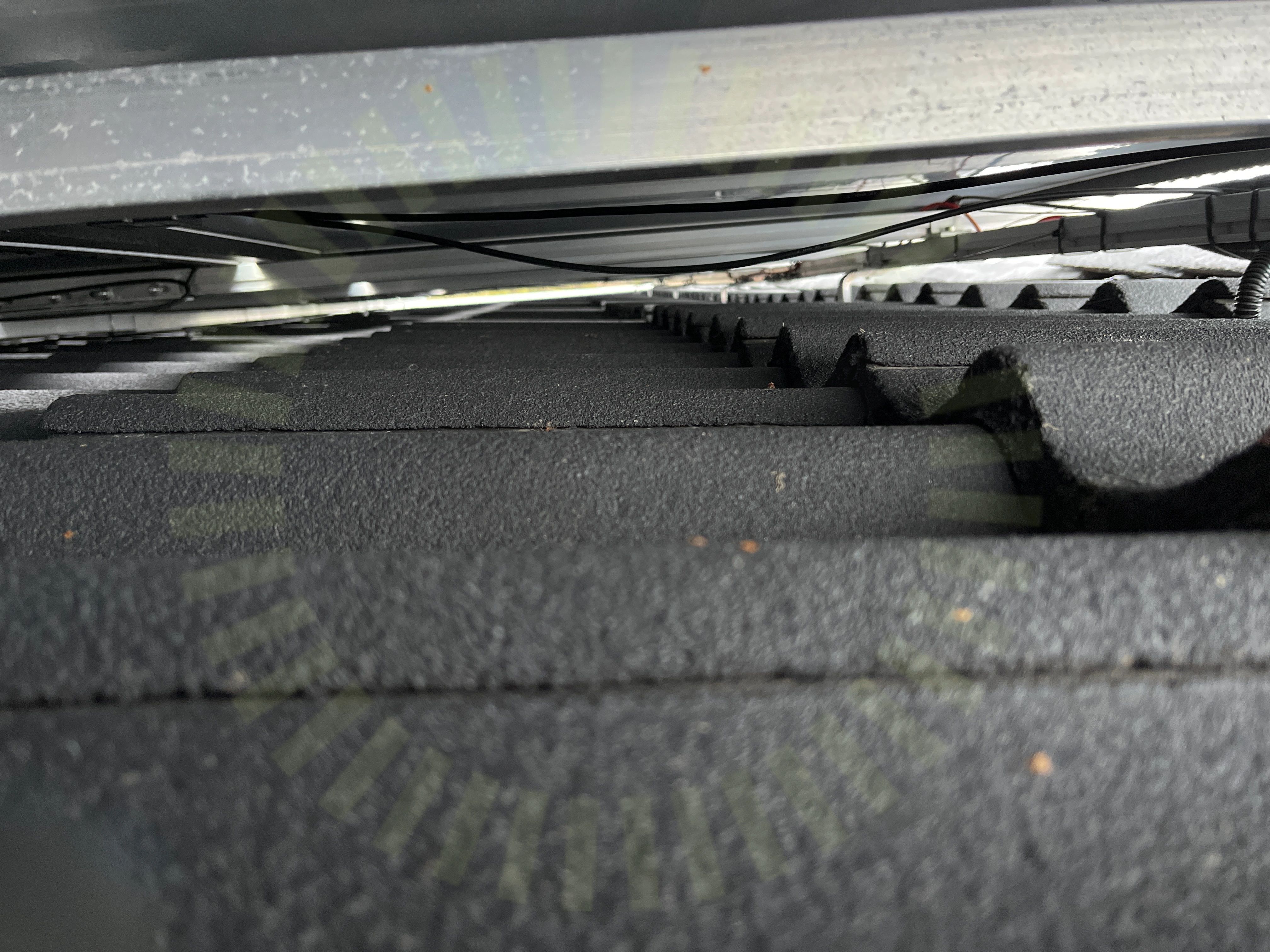

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
3.2 Korslager: Skenornas infästning
Inte godkändKorsskenor är inte korrekt monterade. Infästningar för varje skenpar ska peka mot varandra.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17
3.3 Skruvar korrekt
Inte godkändSkruvar ligger inte korrekt mot krokens bottendel.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

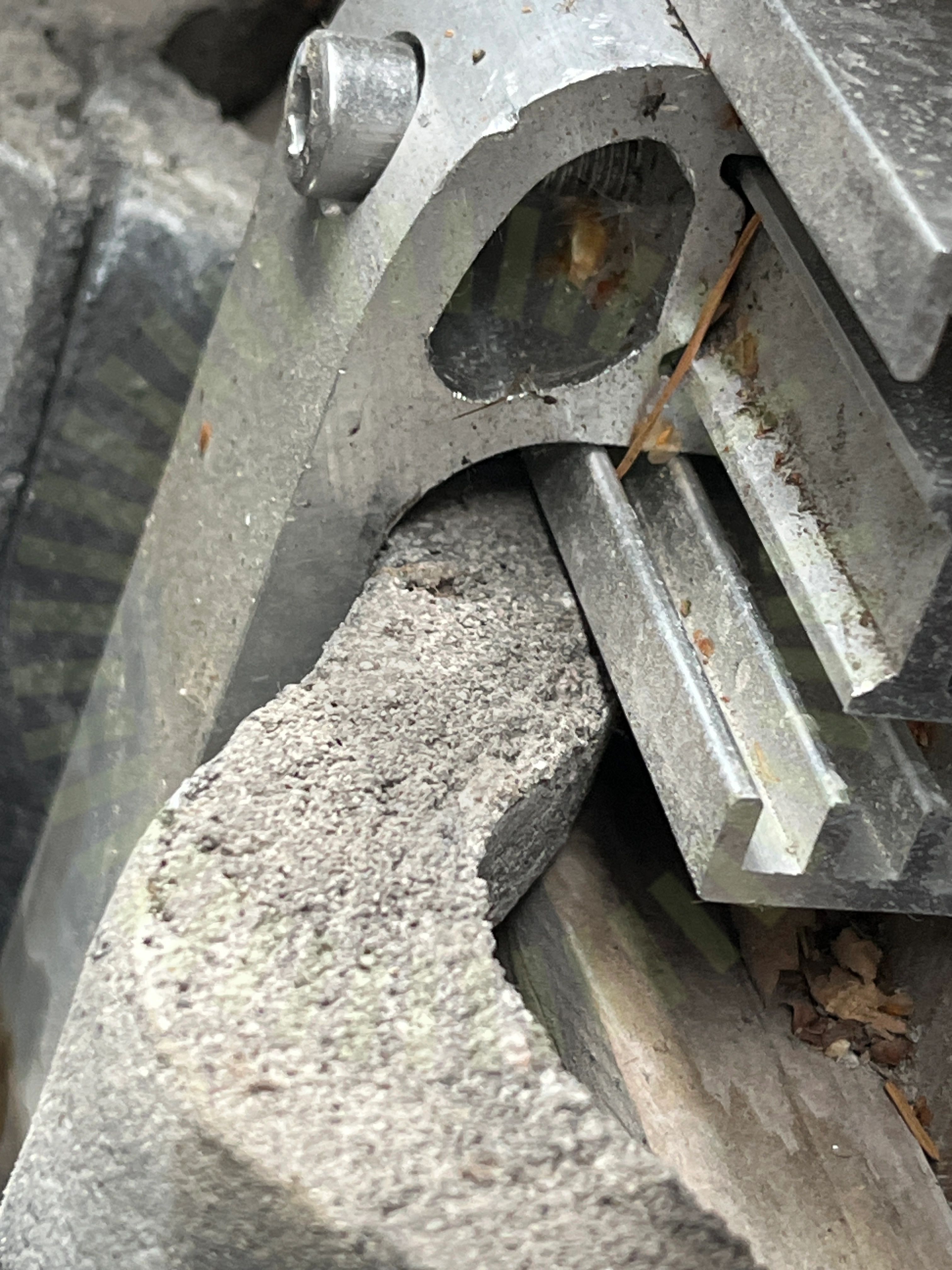

3.4 Underliggande takpanna
Inte godkändTakkrokar ligger mot den underliggande takpannan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

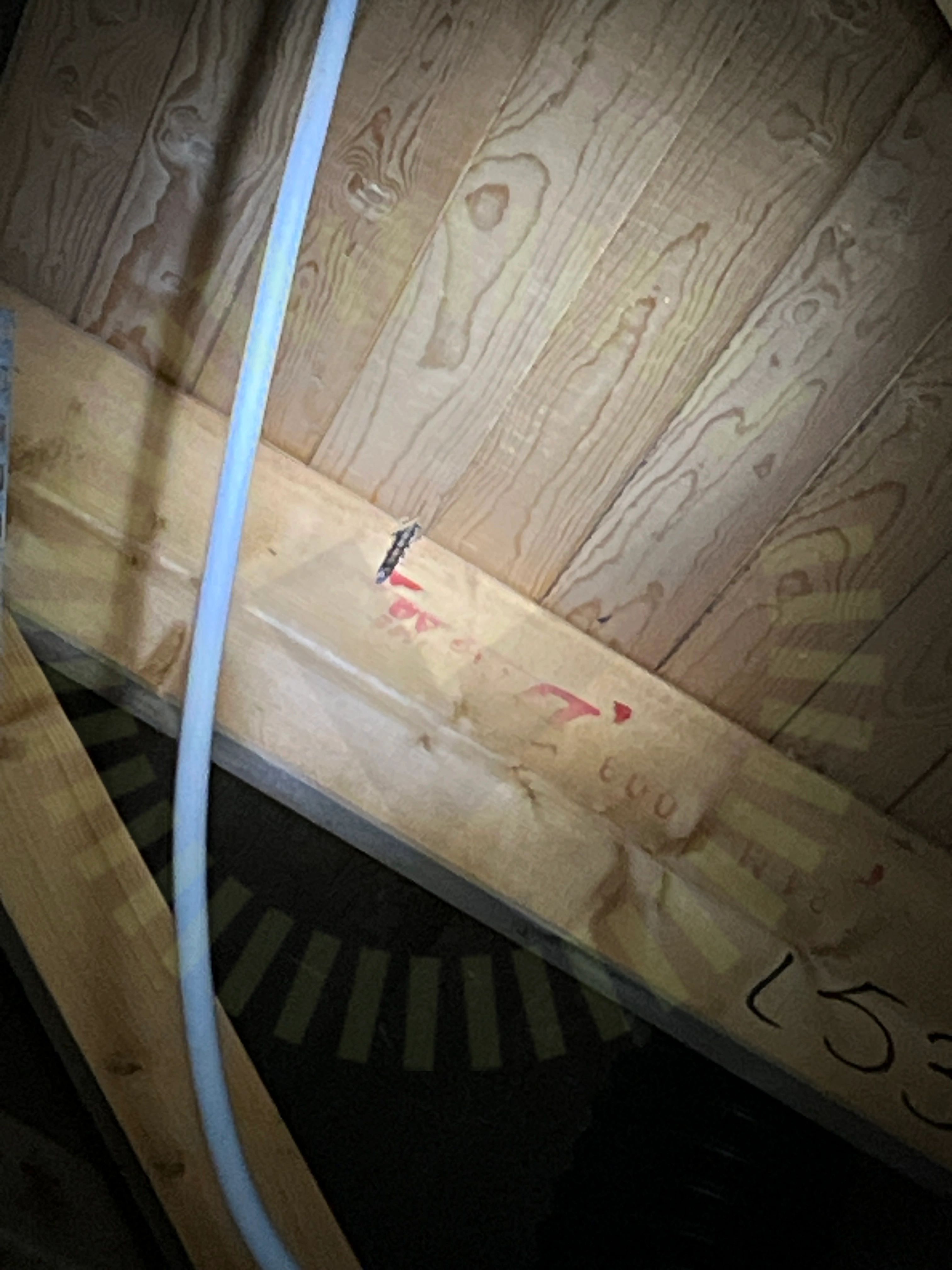

3.5 Takstolsinfästning
Inte godkändSkruvar har missat takstol.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6
Godkända kontrollpunkter
23/29DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolInfästningarKabeldragning mellan takytorKlämmans placering i skenaKorslager: Skenornas överhängKorslager: SkenskarvarMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTvådelad takkrokVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/29Takgenomföring
Undercentral
Anmärkningar
1/6
4.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

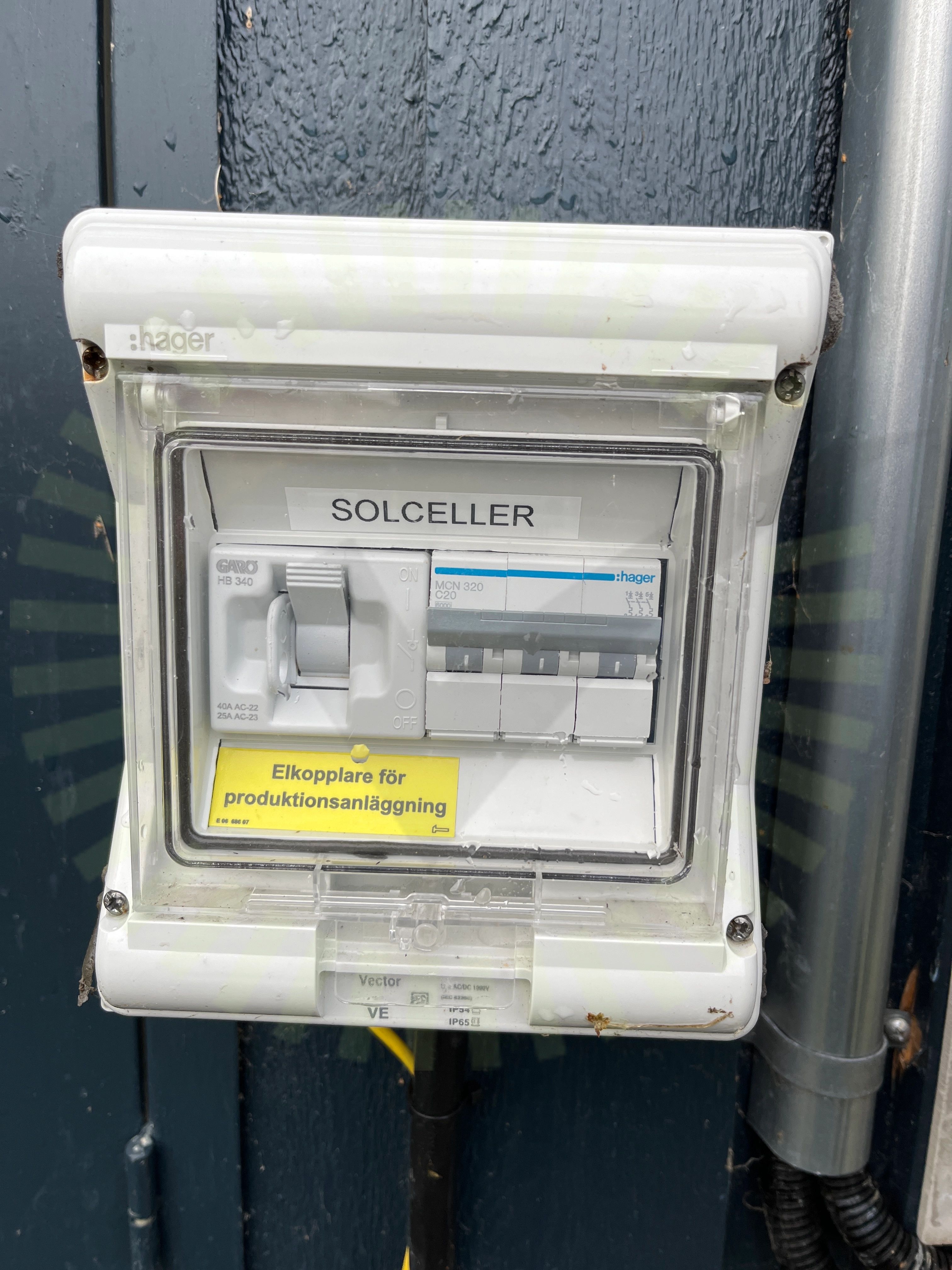

5.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
1/33

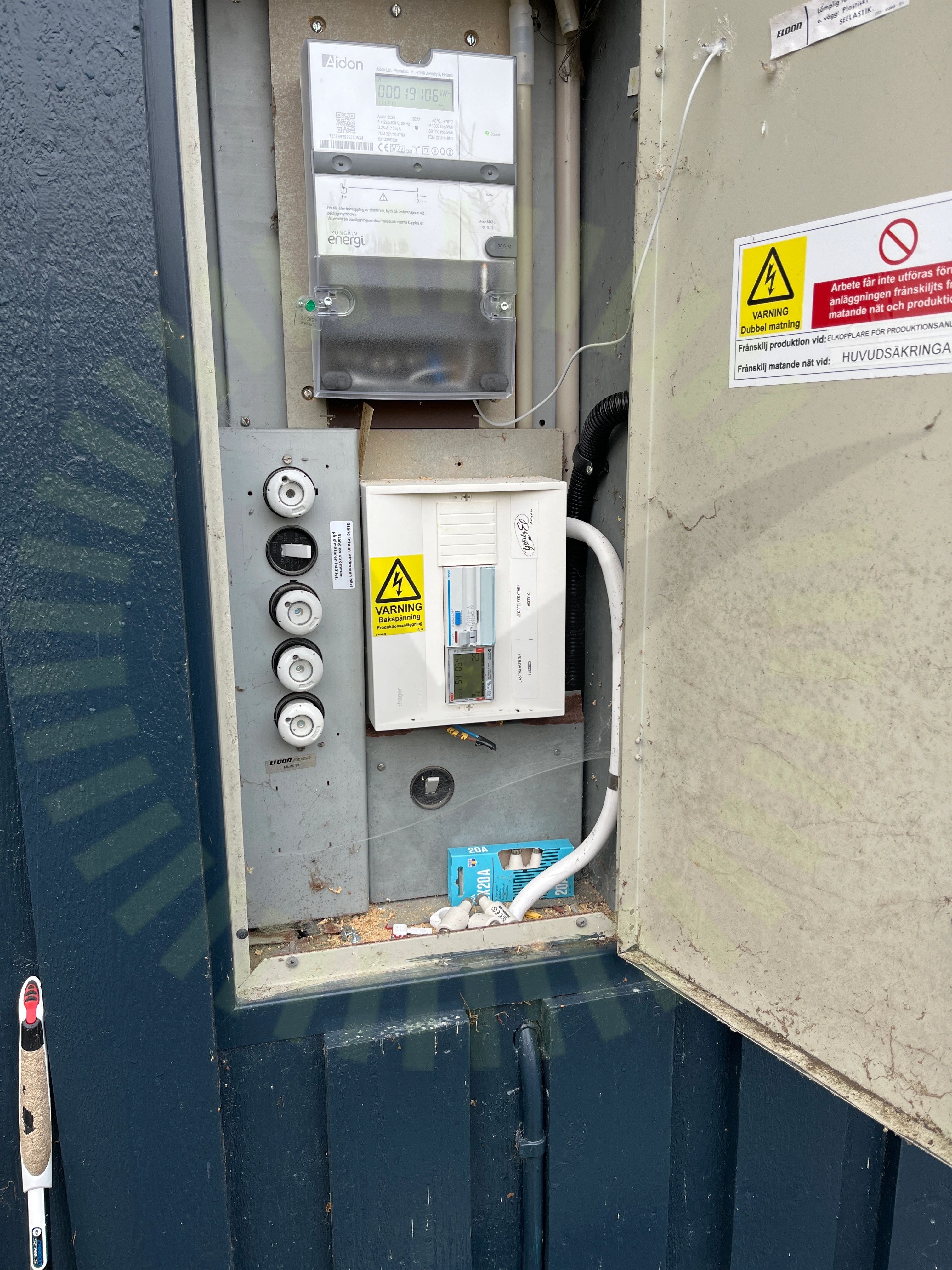

6.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
Godkända kontrollpunkter
31/33AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/33Strängdesign
