Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Takkraft

Datum

8 september 2025

Ort

Trångsund, Stockholms län
Underbyggnad
Ändklämmor
Genomföringar
97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemMAFI: Roof Tile Bracket Läktfästen
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3
Avtal

Batteri

Anmärkningar

1/45
Genomföringar

2.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

44/45
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6
Placering av CT klämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

17/19
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/19
Förbindelse av kontakterKontaktdon

Tak 1: MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

3/20

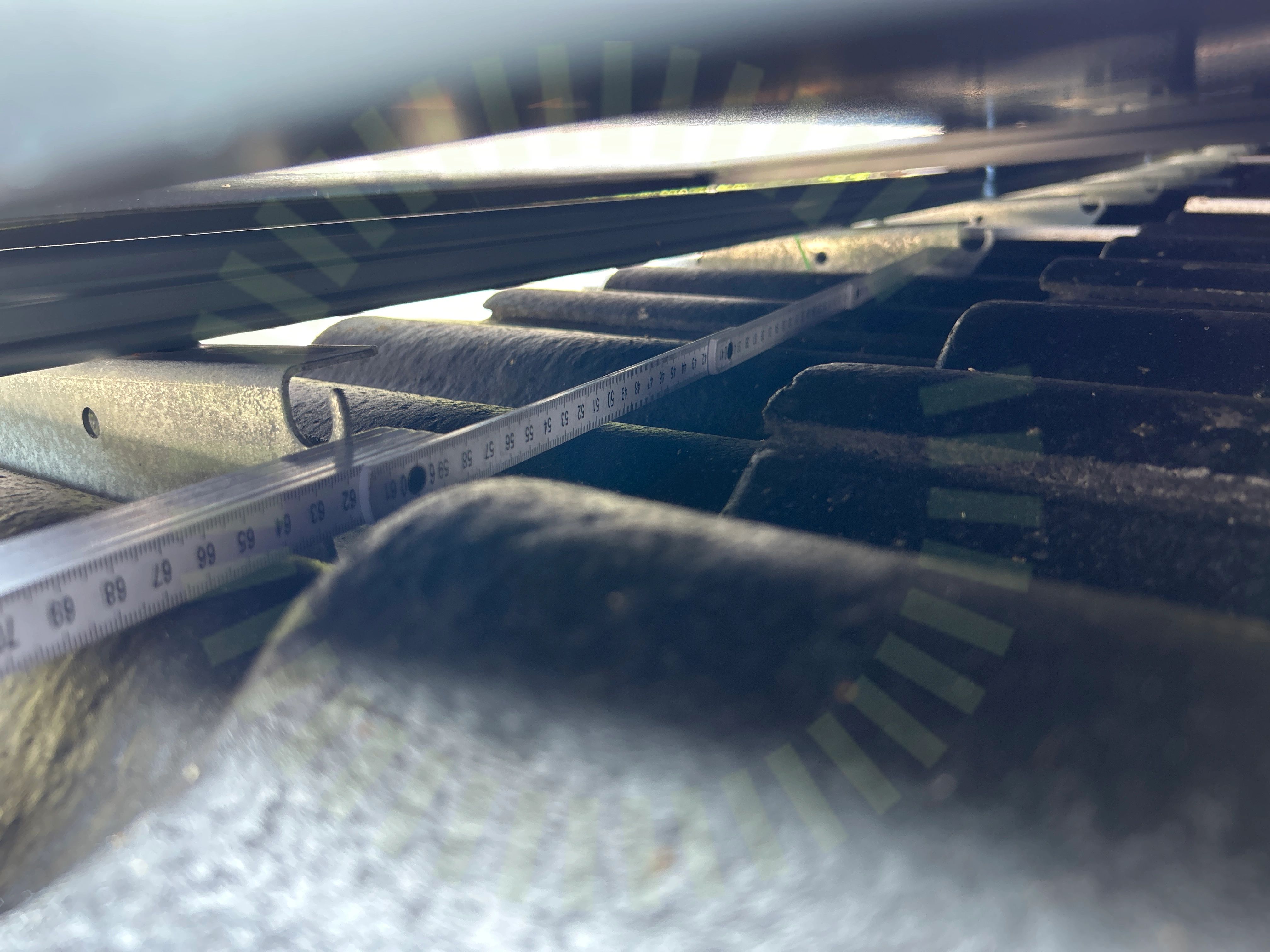

Takkrokarnas CC

6.1 Takkrokarnas CC

Inte godkänd

Takkrokarna är monterade med längre CC mått än tillåtet i lastberäkningen.

Snö- och vindlastberäkning
Underbyggnad

6.2 Underbyggnad

Inte godkänd

Läkten som krokarna är fästa i har inte korrekt dimensioner.

MAFI Solar Montagehandbok 2023 Rev G, sid 2
Ändklämmor

6.3 Ändklämmor

Inte godkänd

Ändklämmor ligger inte korrekt mot panelen.

MAFI Solar Montagehandbok 2023 Rev G, Sida 10

Godkända kontrollpunkter

17/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringVäderbeständigt material

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
