1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Sesol
Datum
25 juli 2025
Ort
Kvicksund, Södermanlands län
90% godkända10% ej godkända
Om installationen
PanelerAIKO: A-MAH54Db
MontagesystemWeland Stål: Läktfästen
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
1/3Strängschema
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, AIKO: A-MAH54Db
Anmärkningar
3/16

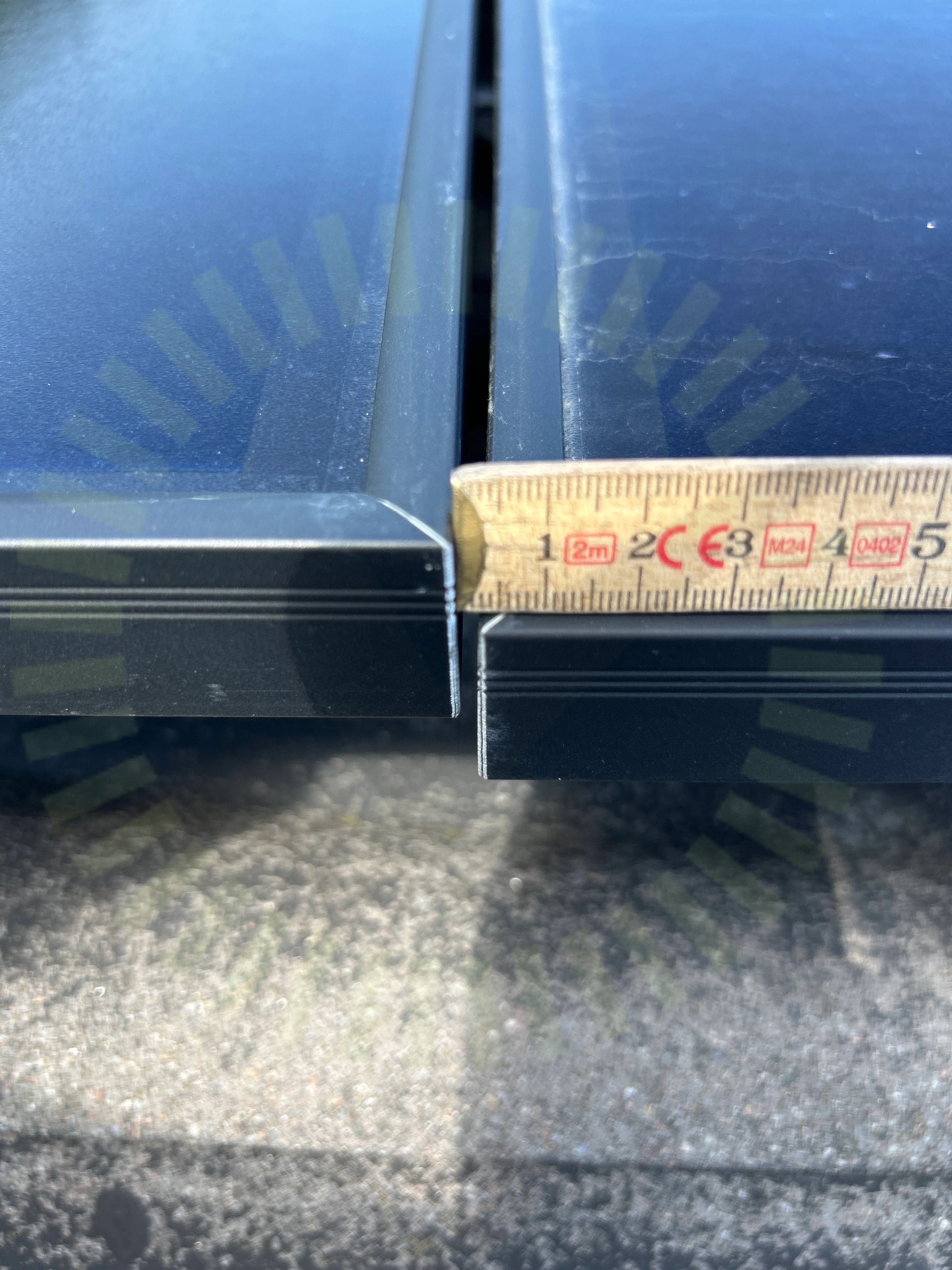

5.1 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 10

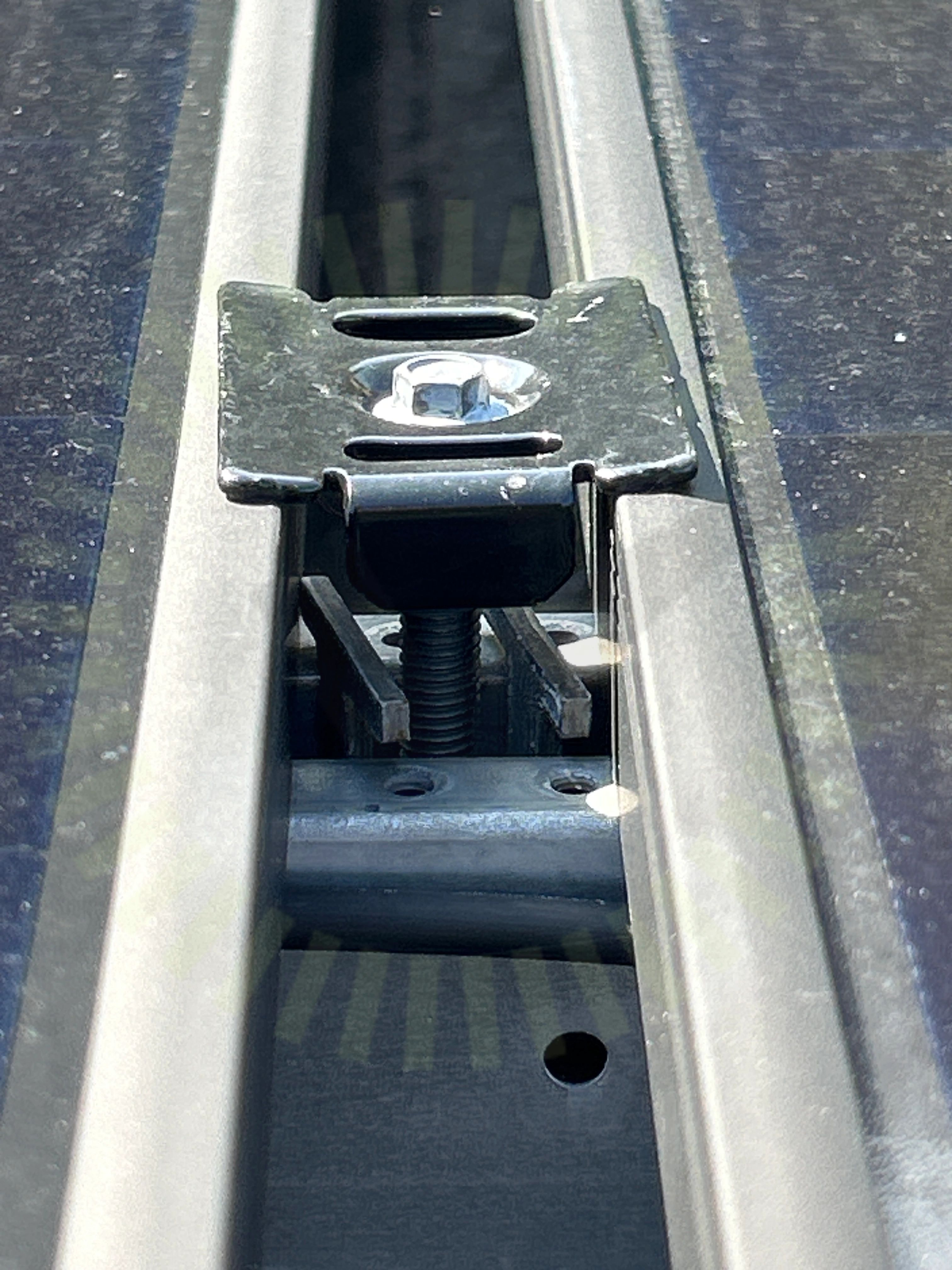

5.2 Klämmornas överlappning
Inte godkändPaneler ligger inte korrekt mot panelklämma. Överlappningen blir undermålig.
AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 11

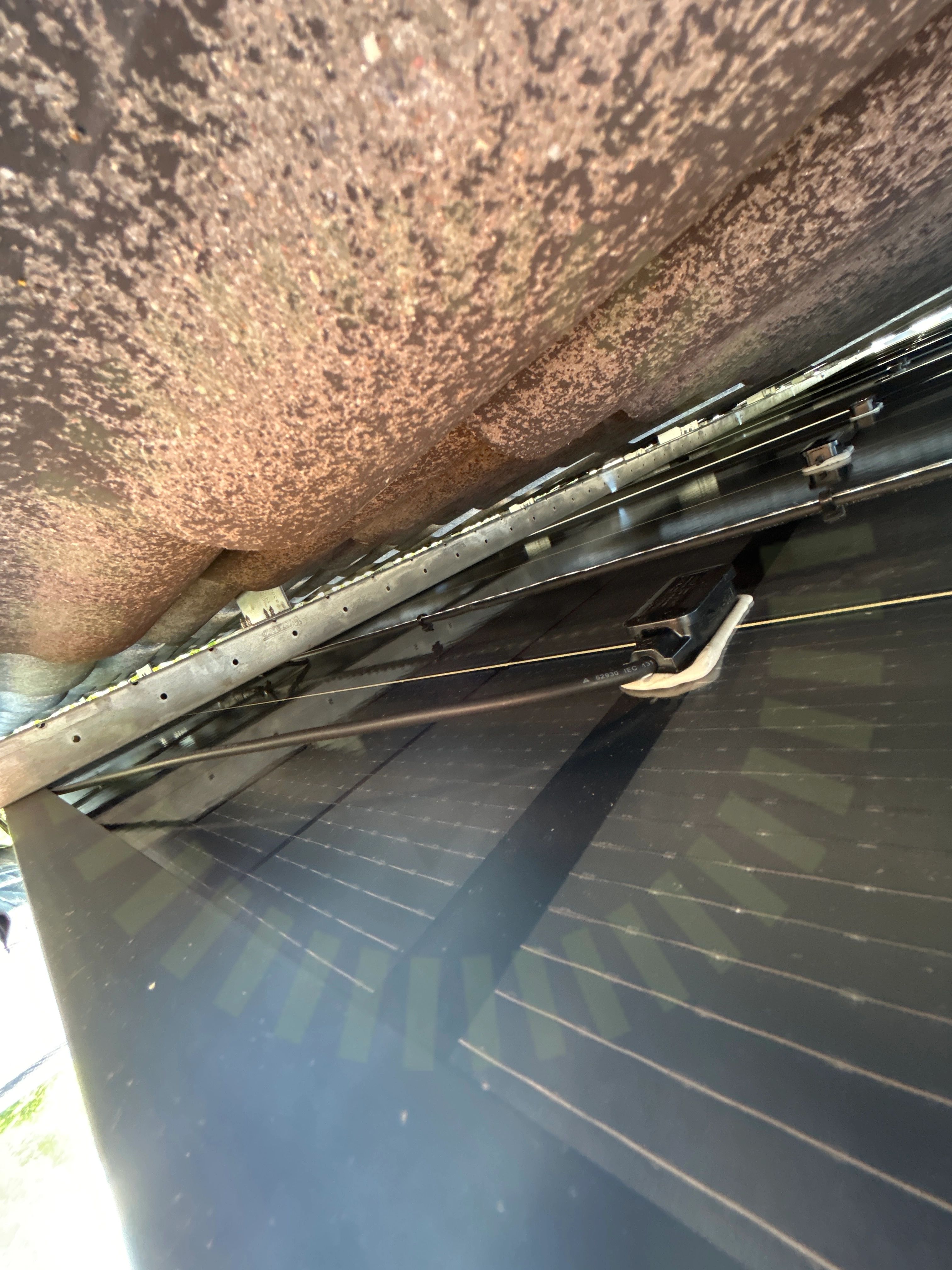

5.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
13/16Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
5/21

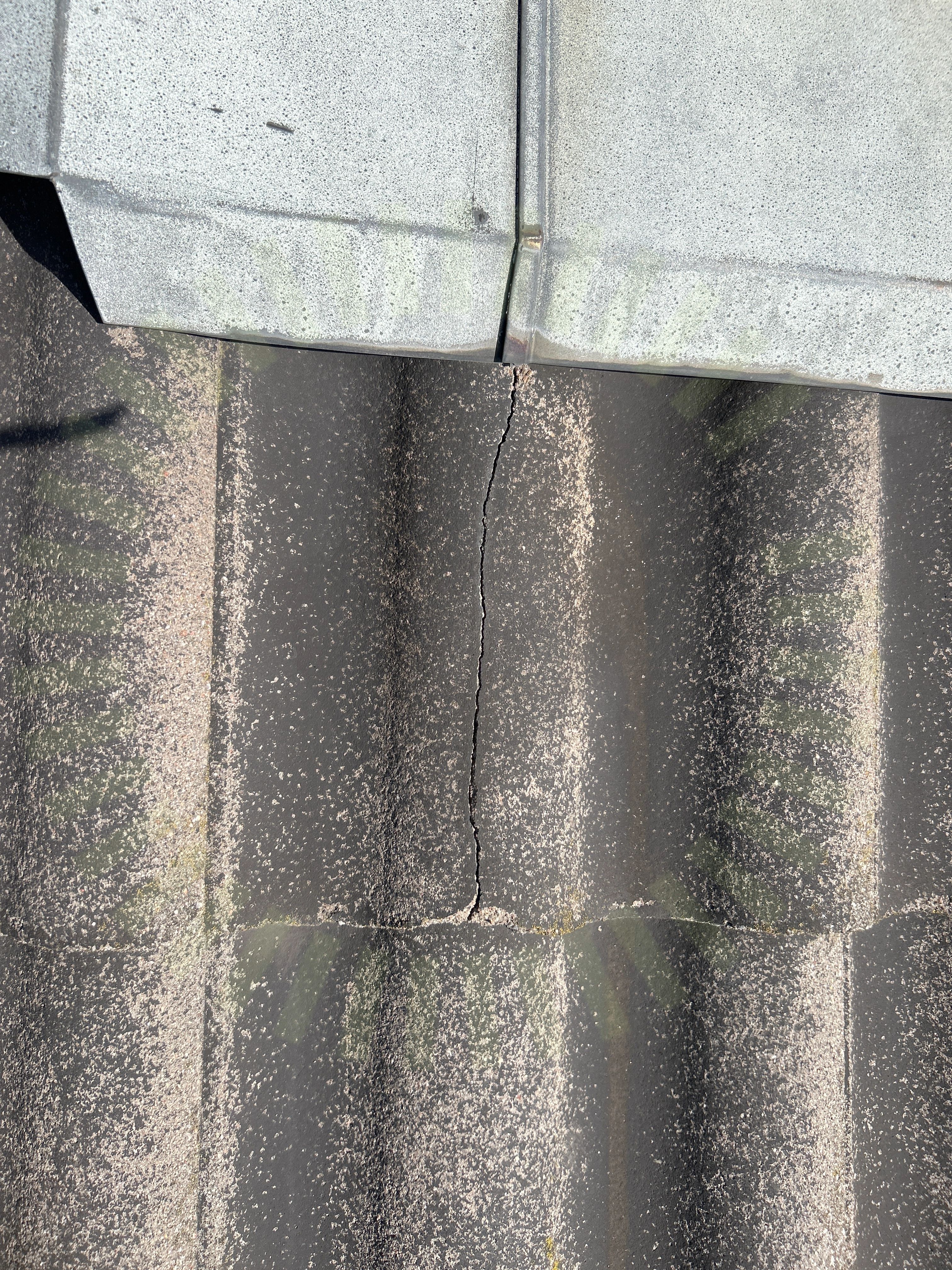

6.1 Skador
Inte godkändTrasig takpanna noterad i anslutning till installationen.

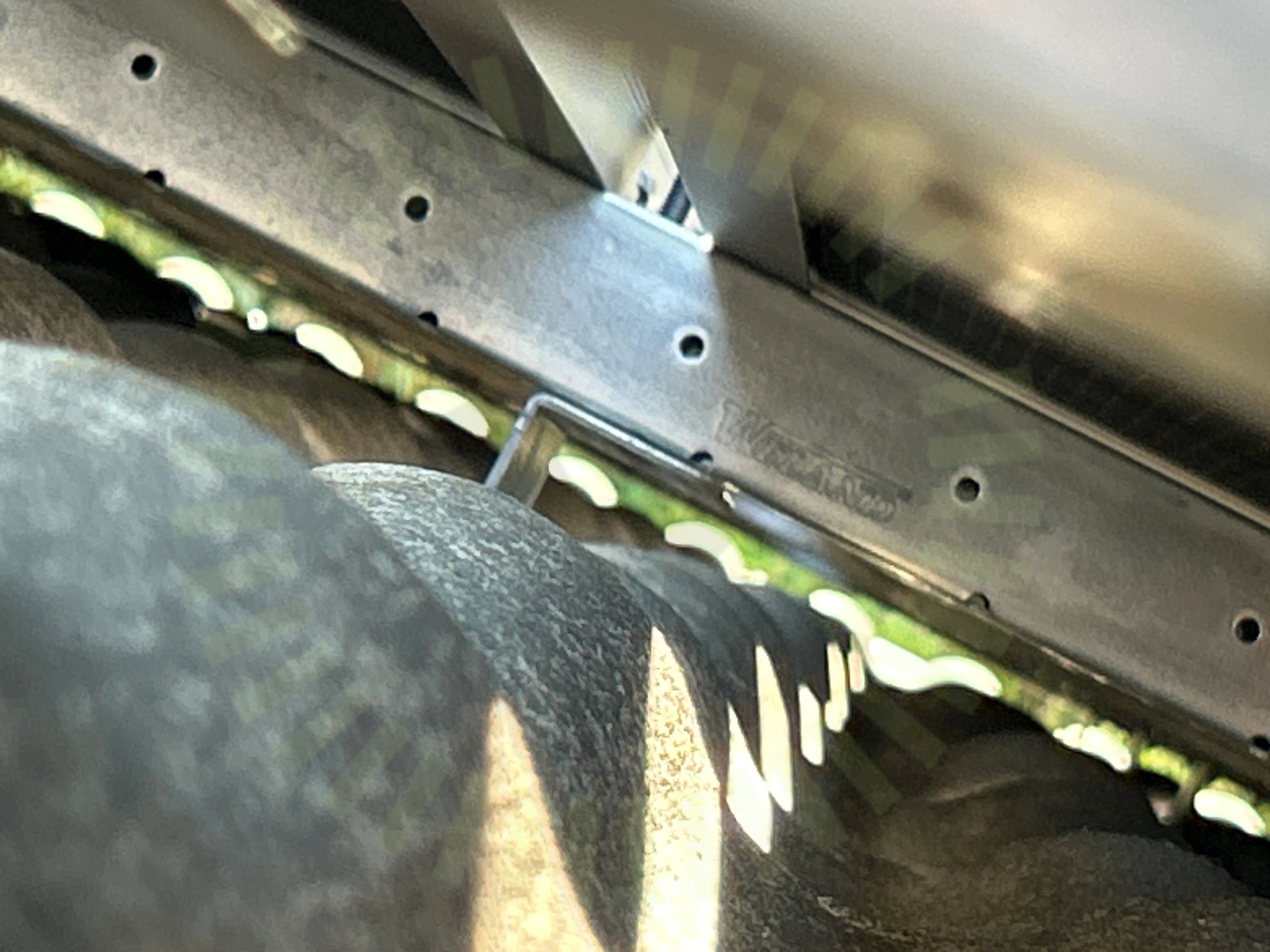

6.2 Skenornas infästning
Inte godkändSkruvar saknas helt i skeninfästning.
MA5104. Sid 1 (1) | Version 4 - 221101

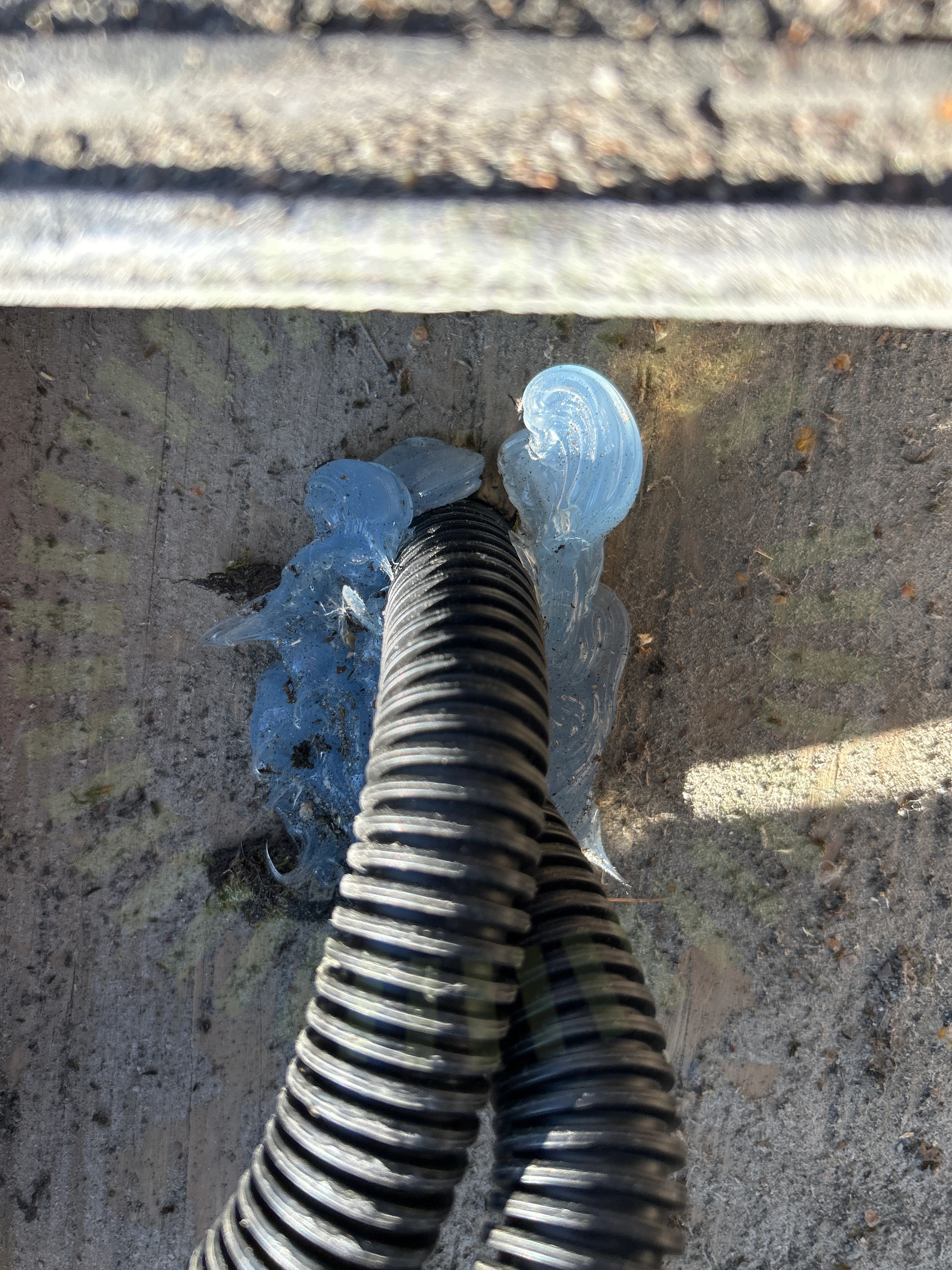

6.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

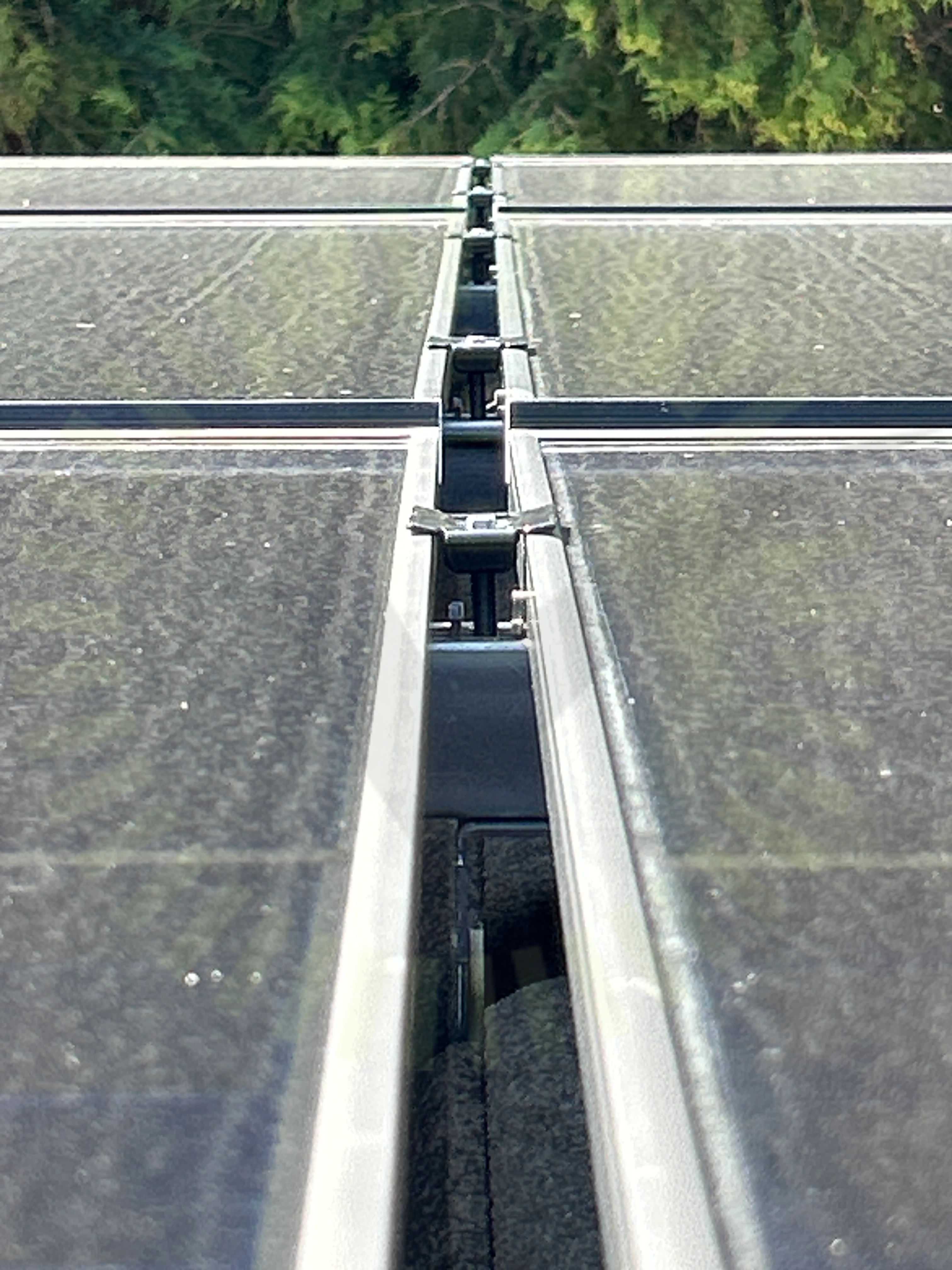

6.4 Mittklämmor
Inte godkändMittklämmor är deformerade.
MA5111 Sid 1 (1) | Version 5 - 231109
6.5 Takkrokarnas CC
Inte godkändTakkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningPlaceringSkenskarvarSnö- och VindlastberäkningSkenornas överhängTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Undercentral
Anmärkningar
1/6

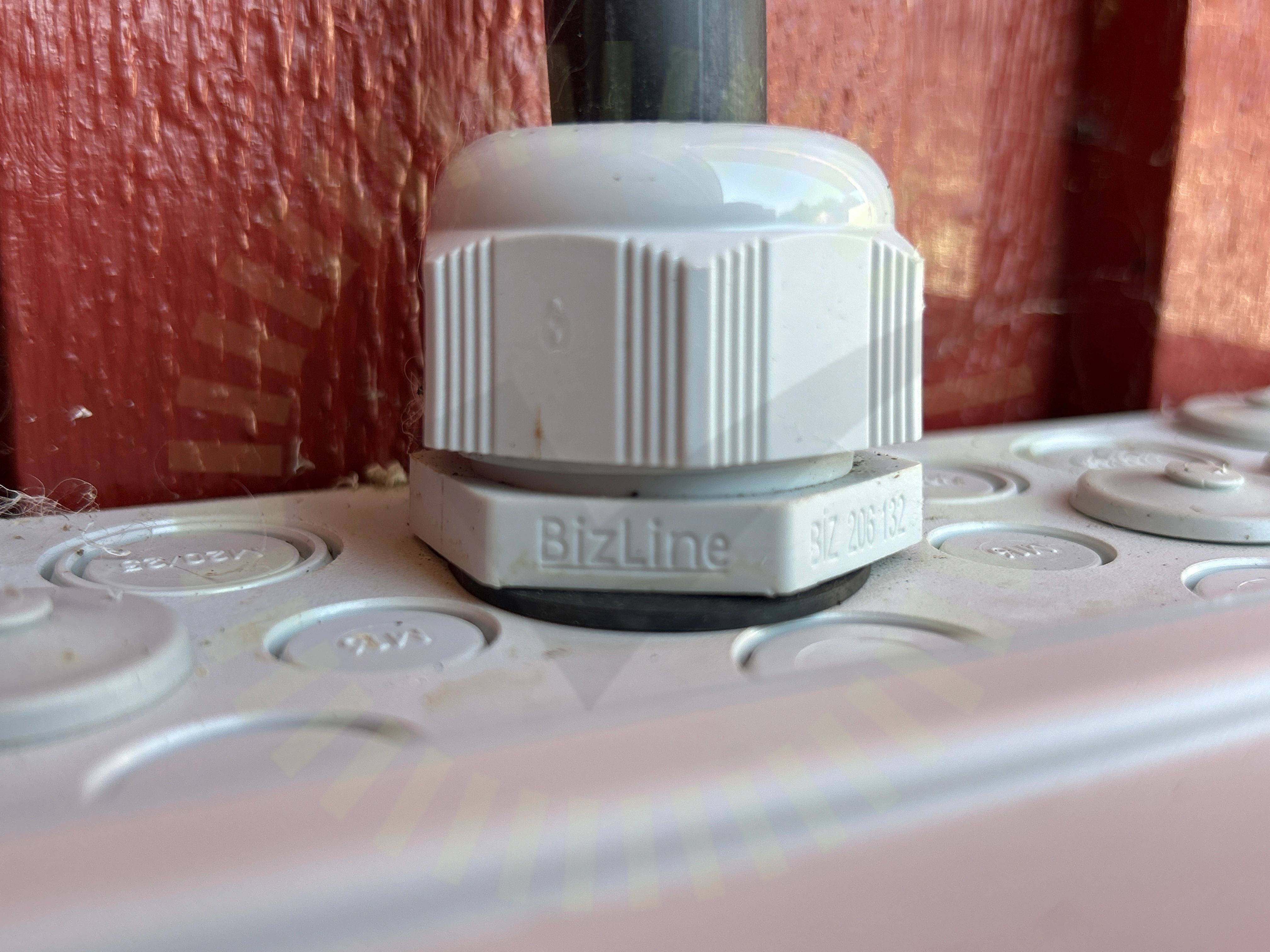

7.1 Kabelinföringar
Inte godkändFörskruvning är inte korrekt monterad i centralen.
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/36

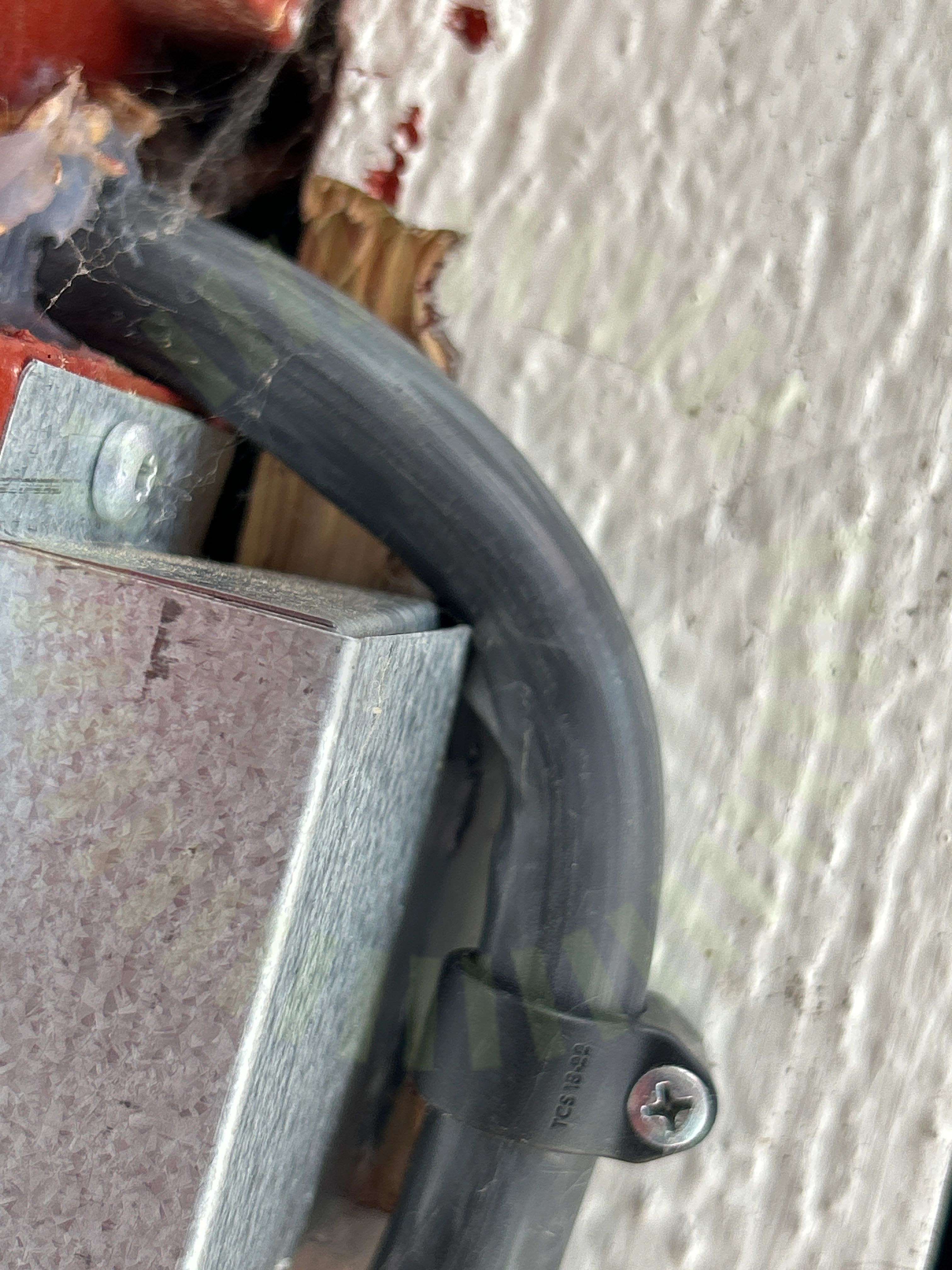

9.1 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
32/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabelareaKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/36DC Max SpänningDC Min SpänningGenomföringar
