Besiktningsrapport

9.4

Installation genom

Delidel

Datum

26 februari 2026

Ort

Västra Frölunda

Län

Västra Götalands län

Klämmornas överlappning

Kabelinföringar

Kablagets böjradie

+ 4

91% godkända

9% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B54HBB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Sigenergy: Hybrid TP2

Batteri

Sigenergy: SigenStor BAT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (18)Säkerhetsbrytare AC (7)Tak 1: DMEGC: DM(XXX)M10RT-B54HBB (19)Tak 1: Nordmount Panntak: Bärläkt (23)Undercentral (7)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

1/18

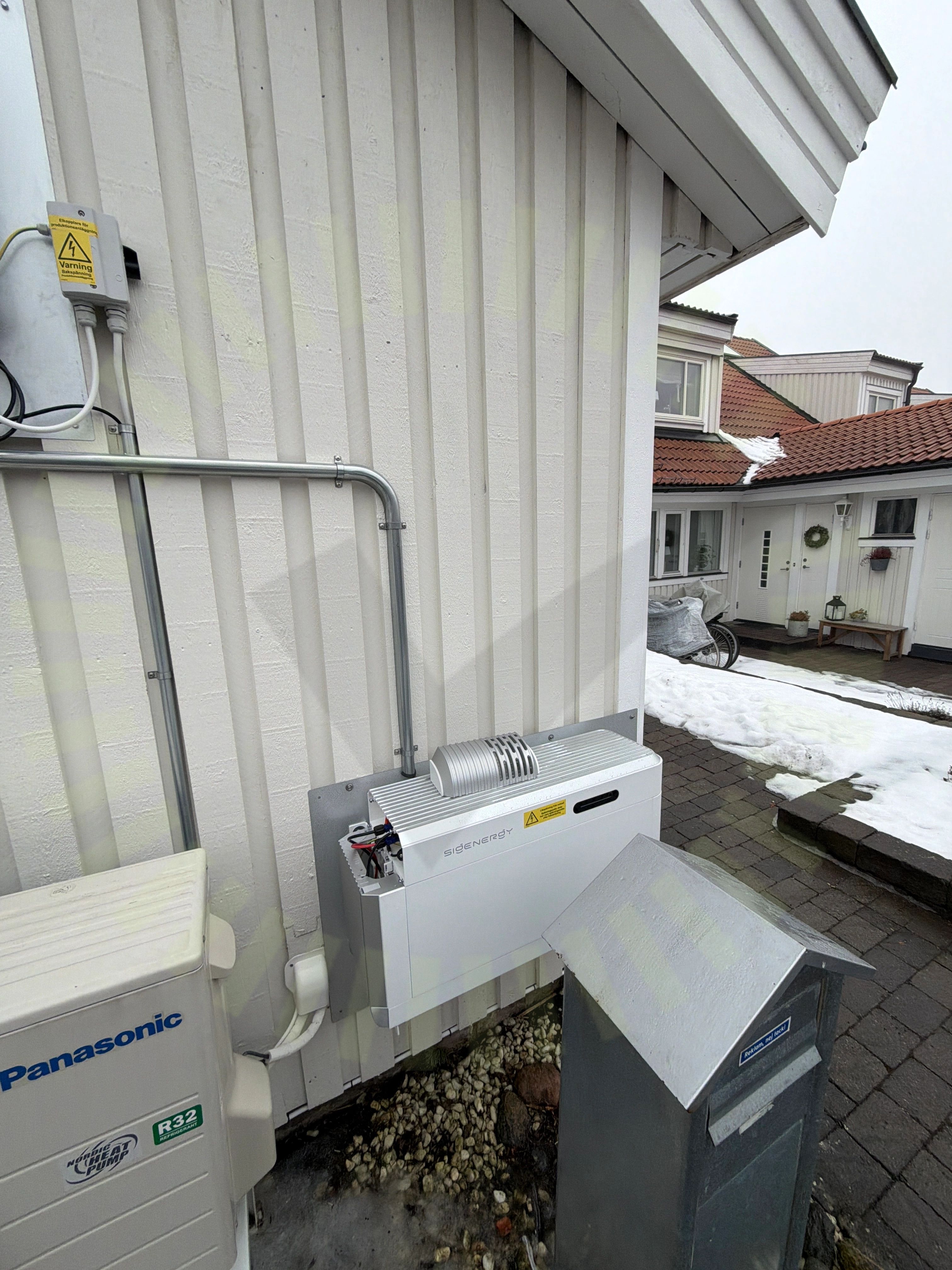

2.1 Väderskydd

Inte godkänd

Batteriet är inte väderskyddat.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4

Godkända kontrollpunkter

17/18

Avstånd närliggande objekt

Avstånd till hav

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Lutning

Placering av batteri

Sammansättning av batterimoduler

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Underliggande material - metall

Uppfästning av kablage

Utrymme

Säkerhetsbrytare AC

Anmärkningar

1/7

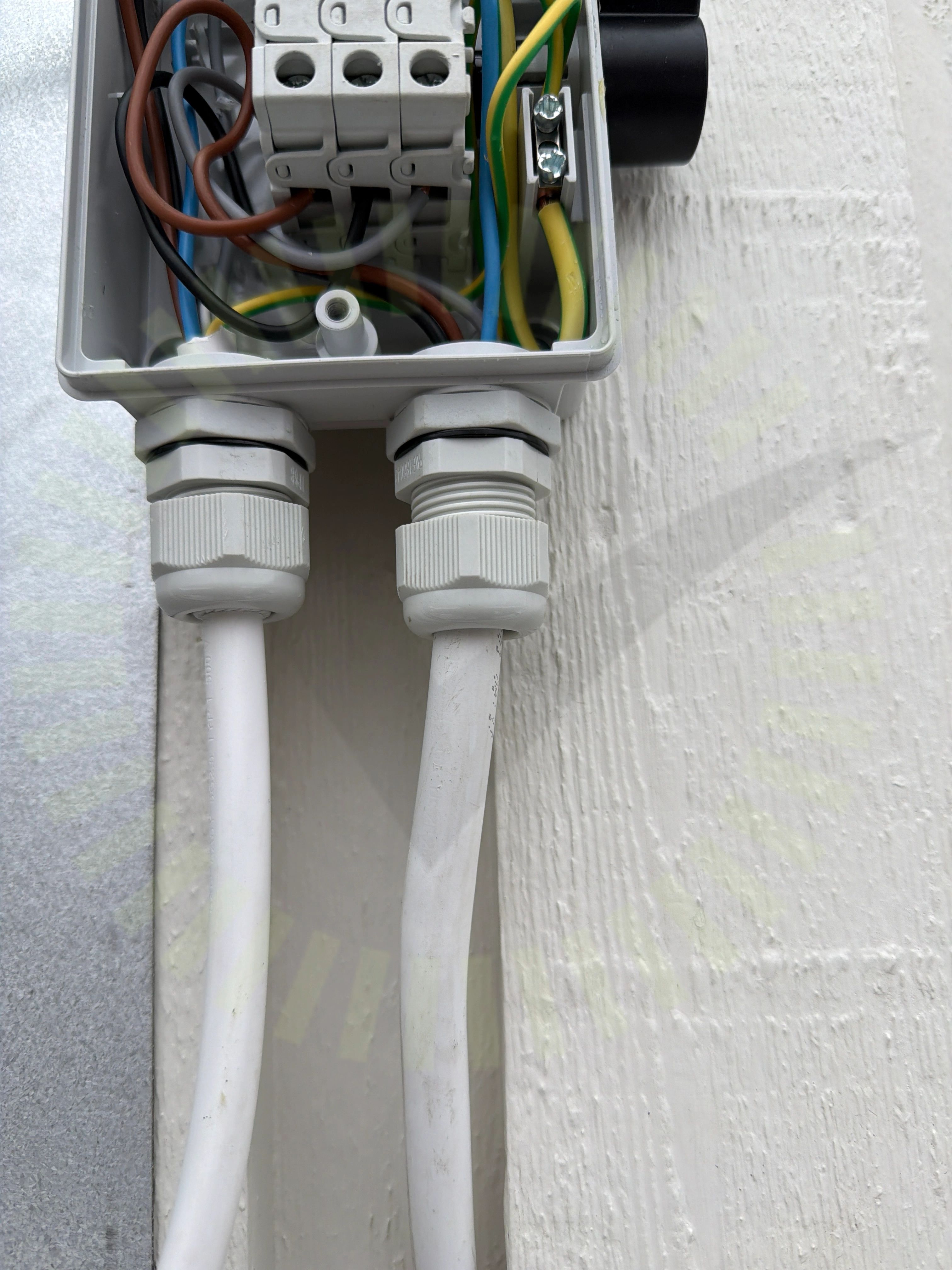

3.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

1/19

4.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Överlappar ca 3-4mm.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 12

Godkända kontrollpunkter

18/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

2/23

5.1 Takgenomföring

Inte godkänd

Mögelstopp felaktigt monterad.

5.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Panelstorlek mm stämmer inte.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/23

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Liggande skenor

Läktinfästning

Mittklämmor

Shims

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Infästning

IP-Klassning

Kabelinföringar

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/36

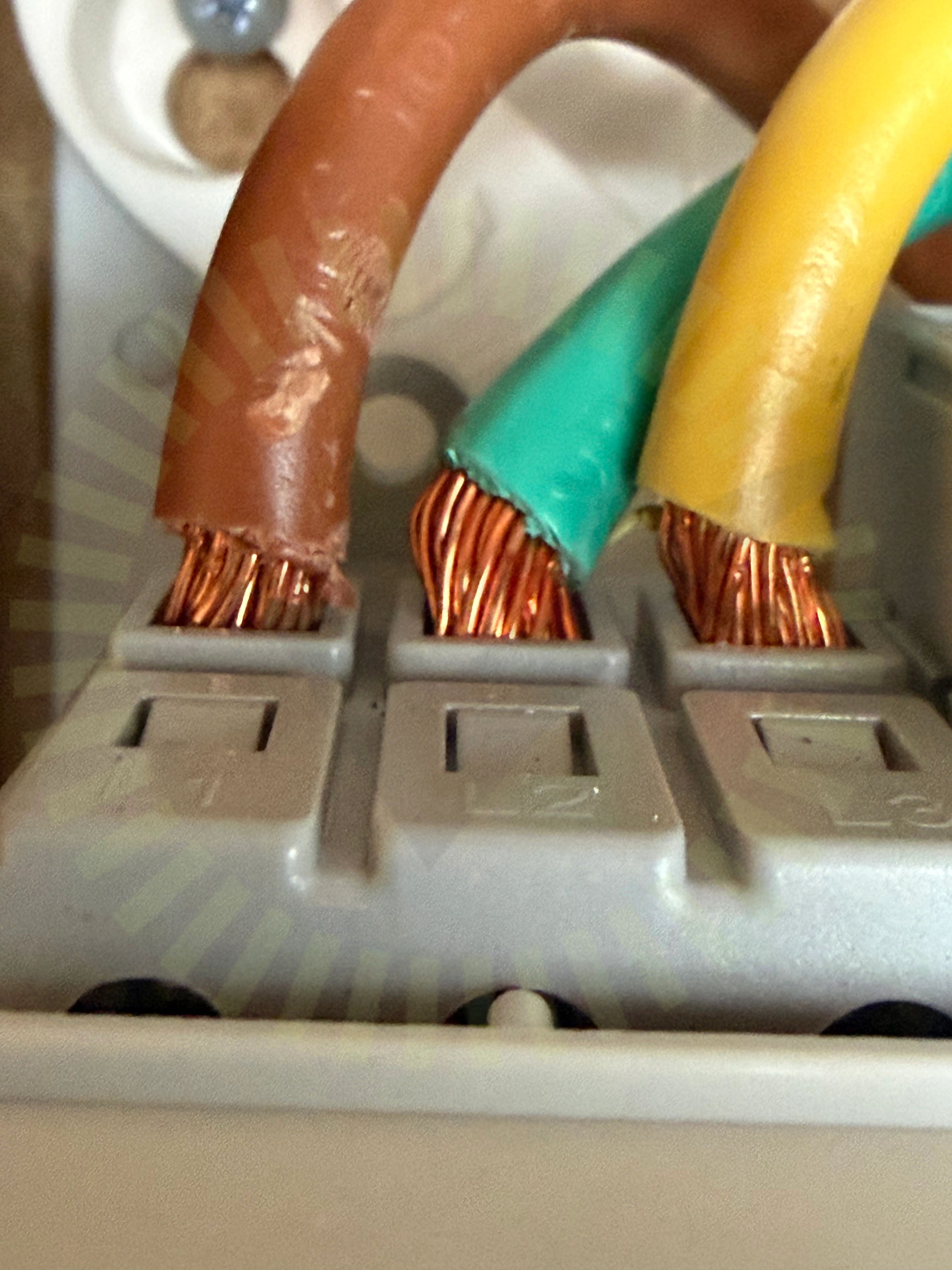

8.1 Anslutning av ledare

Inte godkänd

Ledare uppskalade onödigt långt. Öppna ledare ligger nära varandra.

SS 436 40 00 (134.1.4)

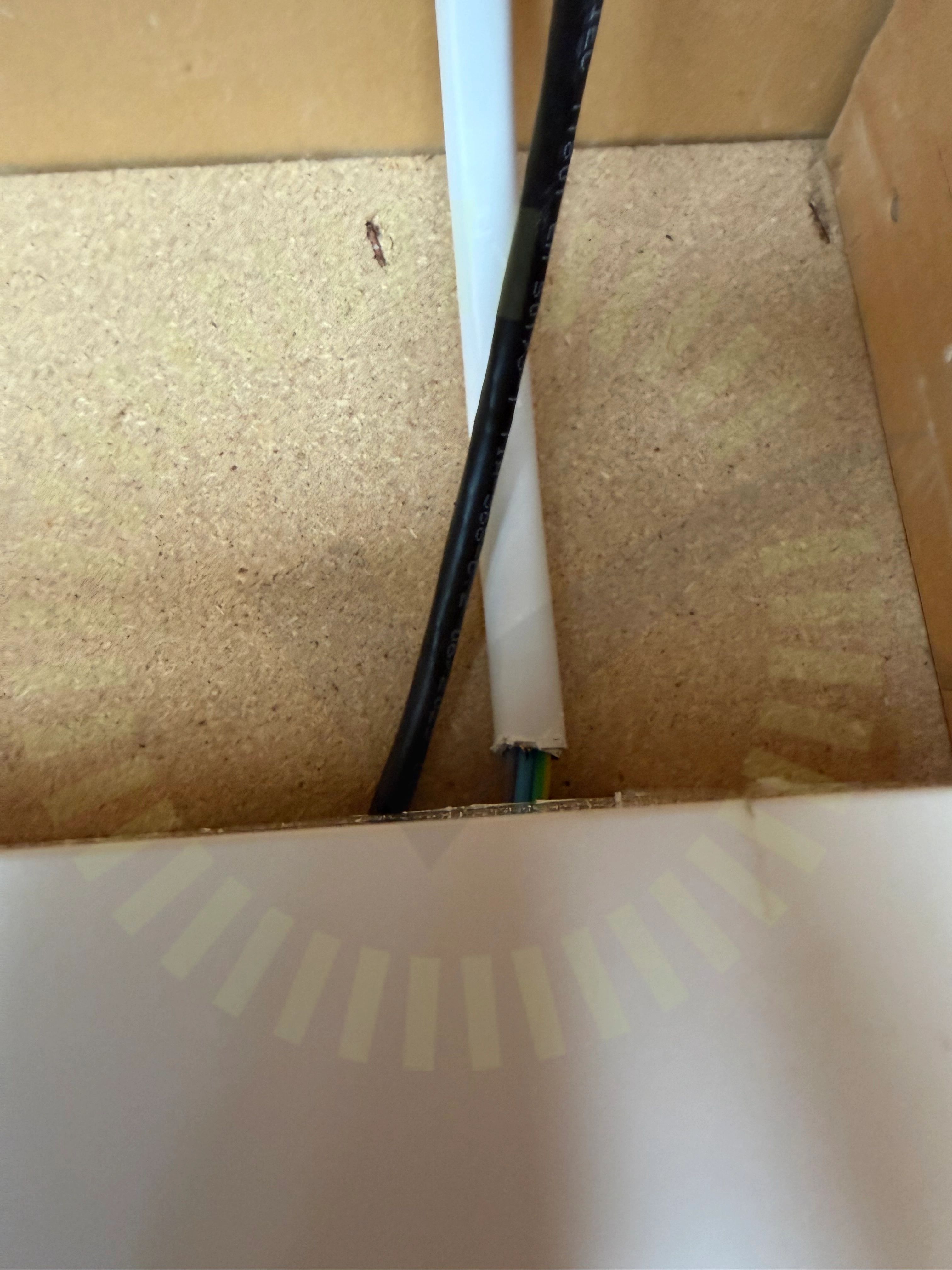

8.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

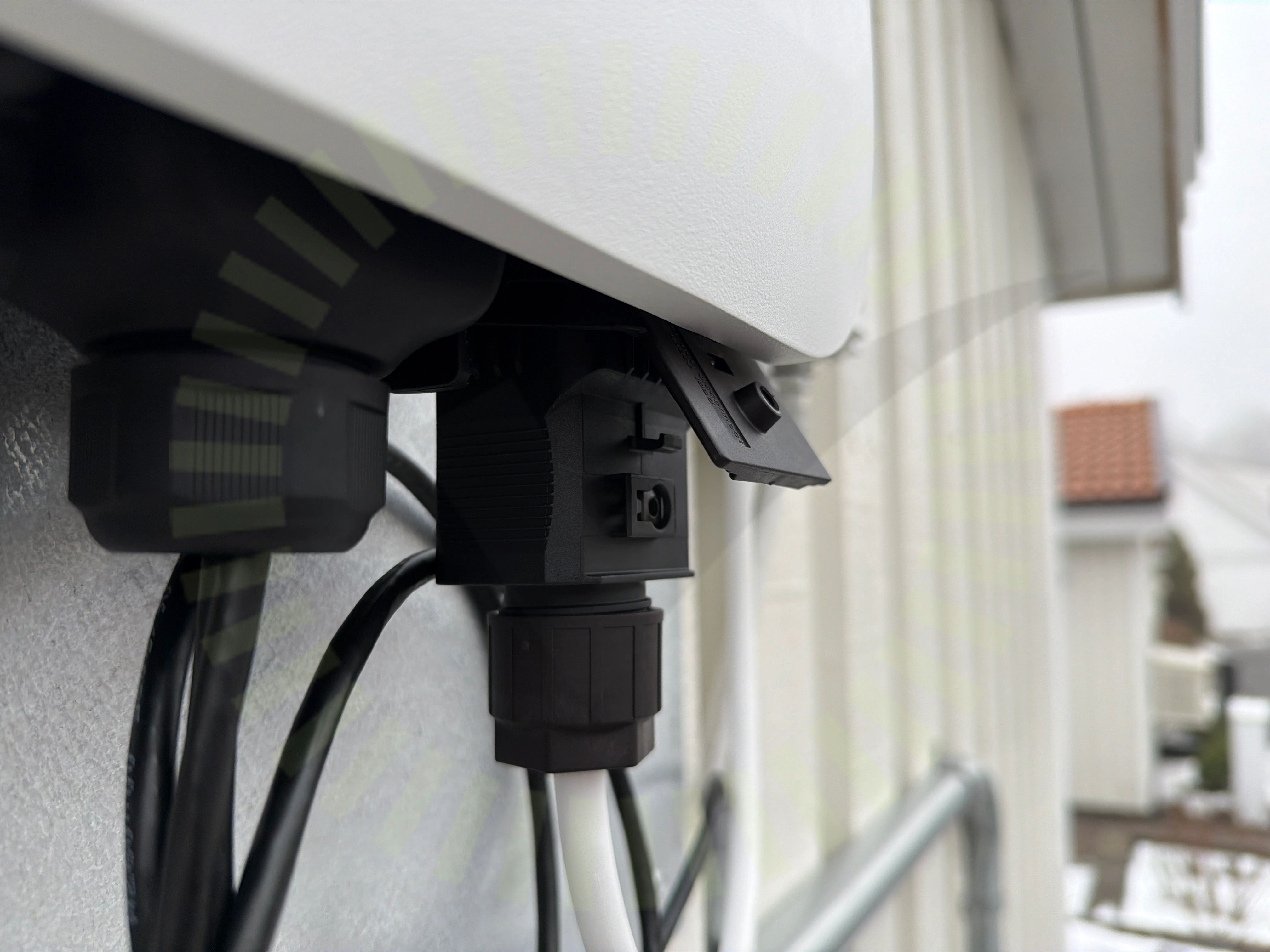

8.3 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 12

8.4 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så manteln har deformerats. Risk för kallflytning.

SS 436 40 00 (522.8.3)

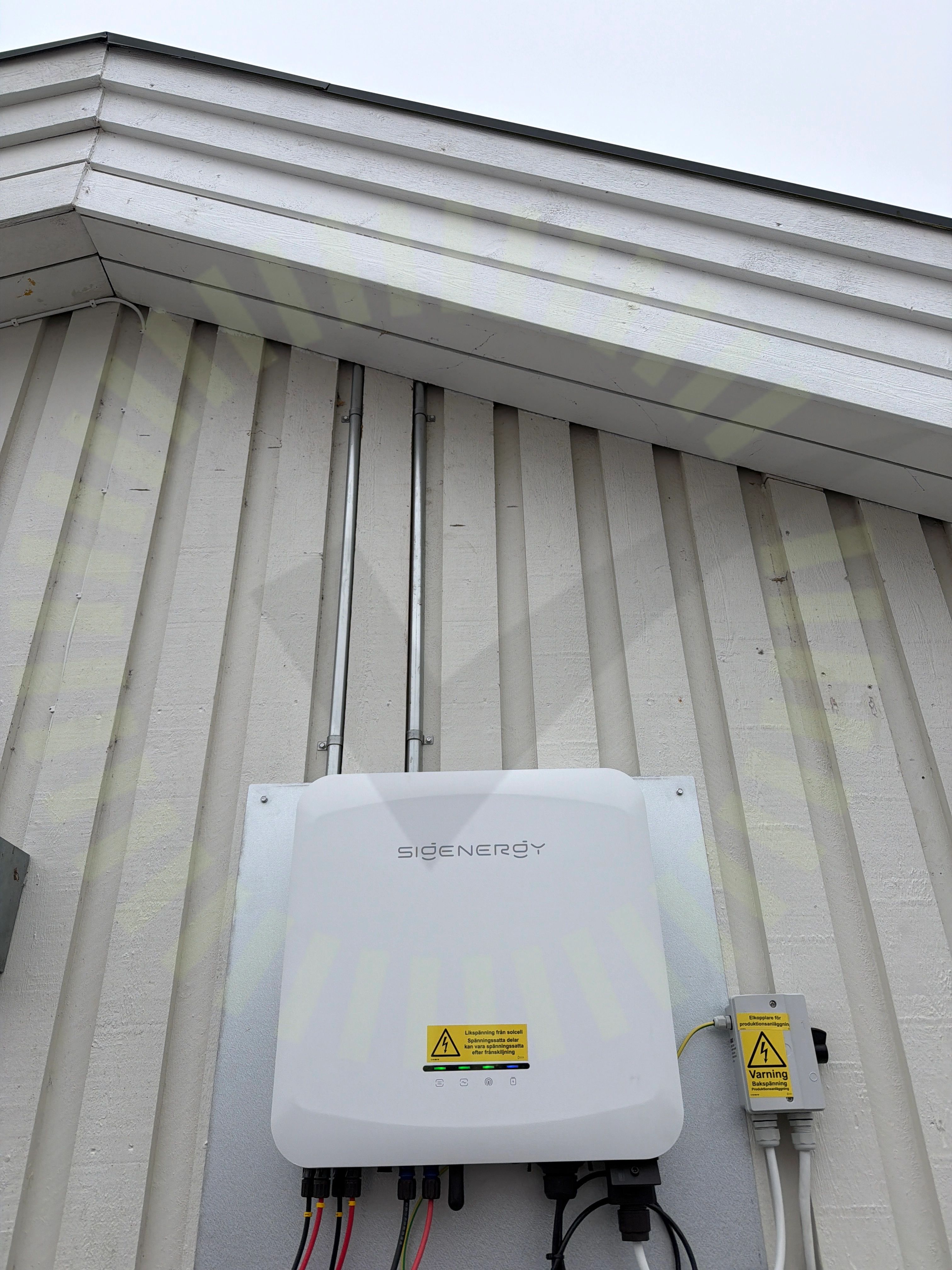

8.5 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4

Godkända kontrollpunkter

31/36

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
