Besiktningsrapport

9.4

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

Svea Solar

Datum

4 maj 2023

Ort

Veberöd

Län

Skåne län

AC anslutning växelriktare

Batteri PE

Jordning av chassi

91% godkända

9% ej godkända

Om installationen

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (12)Varselmärkning (5)Växelriktare (32)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/12

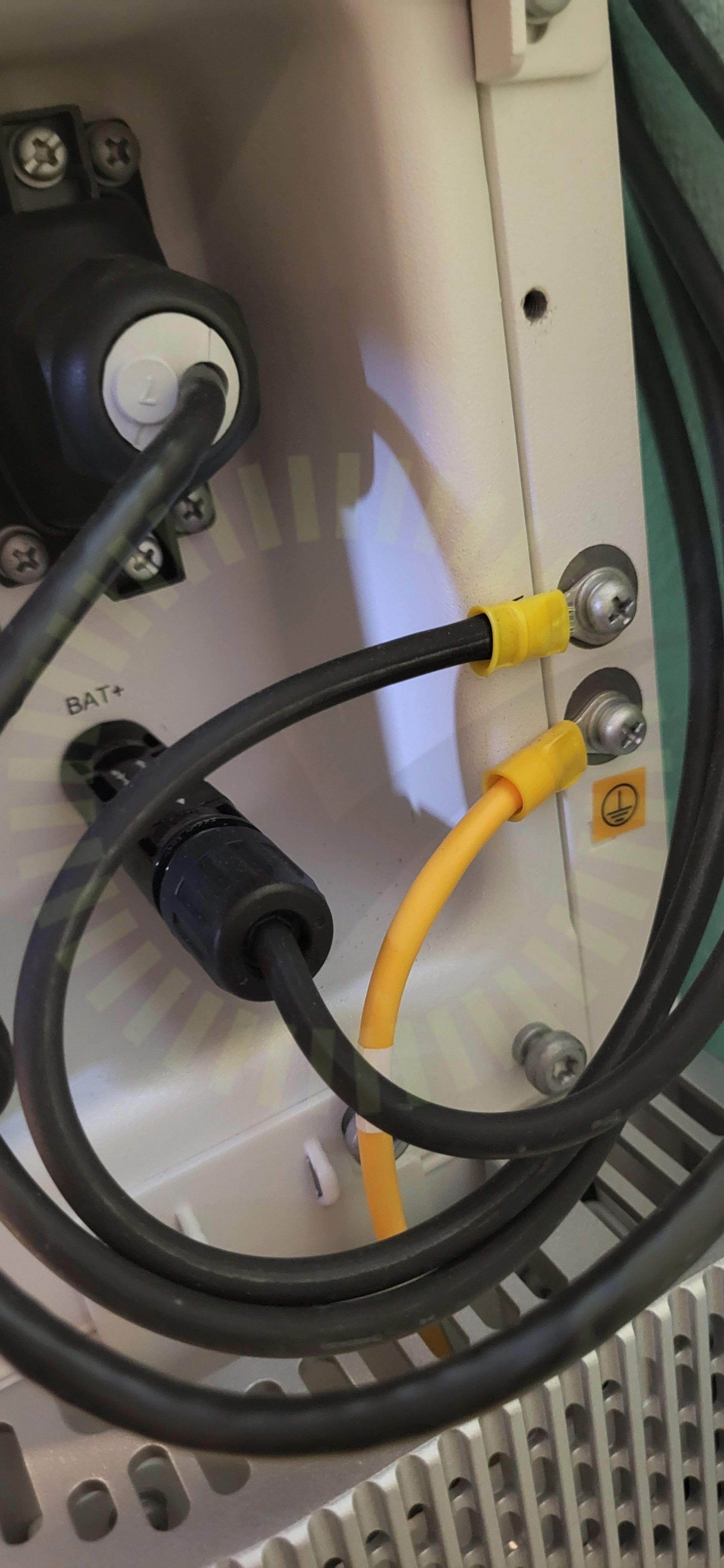

2.1 Batteri PE

Inte godkänd

Fel typ av kabel är använd för jord till batteri, skall vara gul/grön.

Godkända kontrollpunkter

11/12

Avstånd

Avstånd till växelriktare

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/32

4.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Skruv ej fastskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

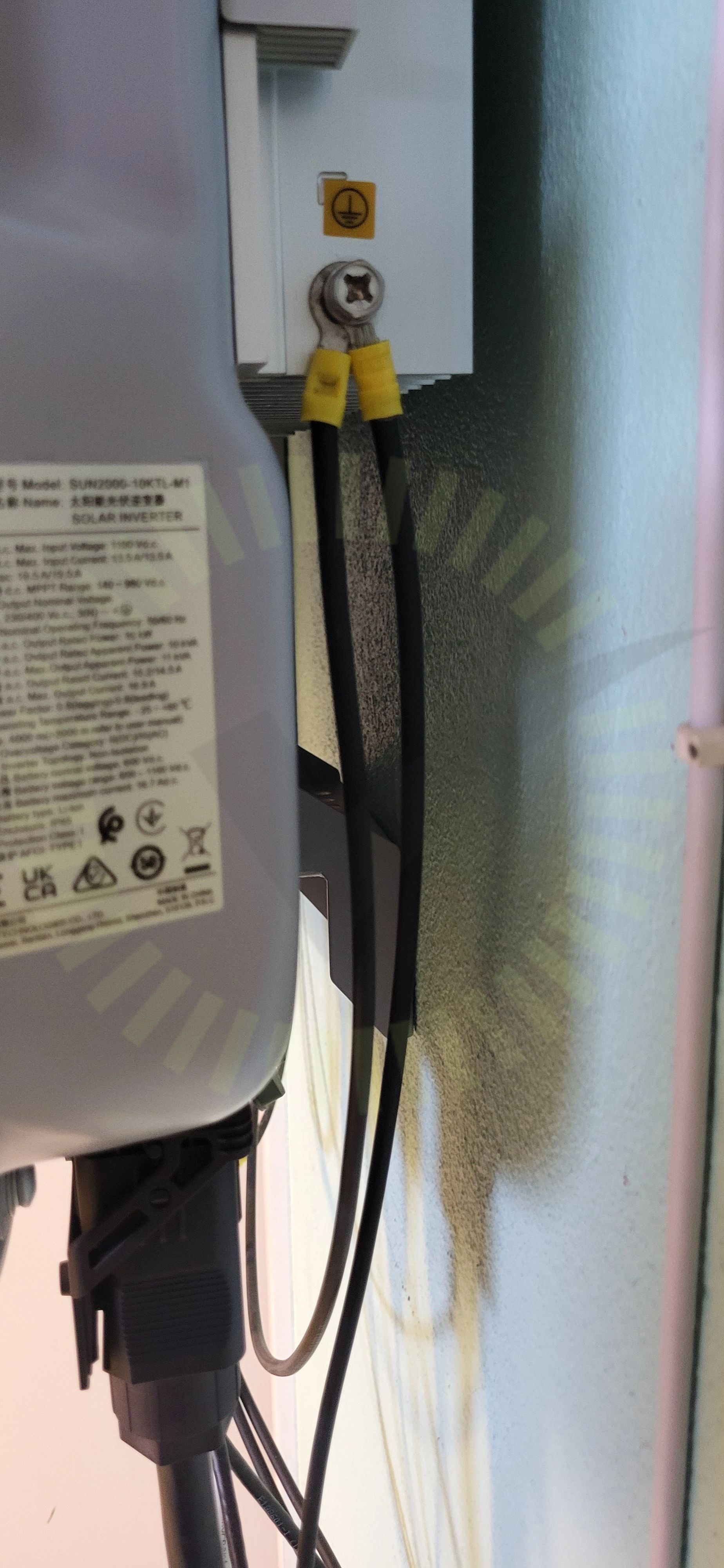

4.2 Jordning av chassi

Inte godkänd

Fel färg är använd till jordningen, skall vara gul/grön.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

29/32

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

1/32

Strängdesign
