Institutet för Solenergikvalitet

Besiktningsrapport

7.4
x

Installation genom

Nya Energihem Norden AB

Datum

21 september 2023

Ort

Köping, Västmanlands län
Skenornas infästning
Skenornas överhäng
Föremål mellan skena och panelram
80% godkända20% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG15-20RT
Nya Energihem Norden AB

Installerad av Nya Energihem Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

9/25
Föremål mellan skena och panelram

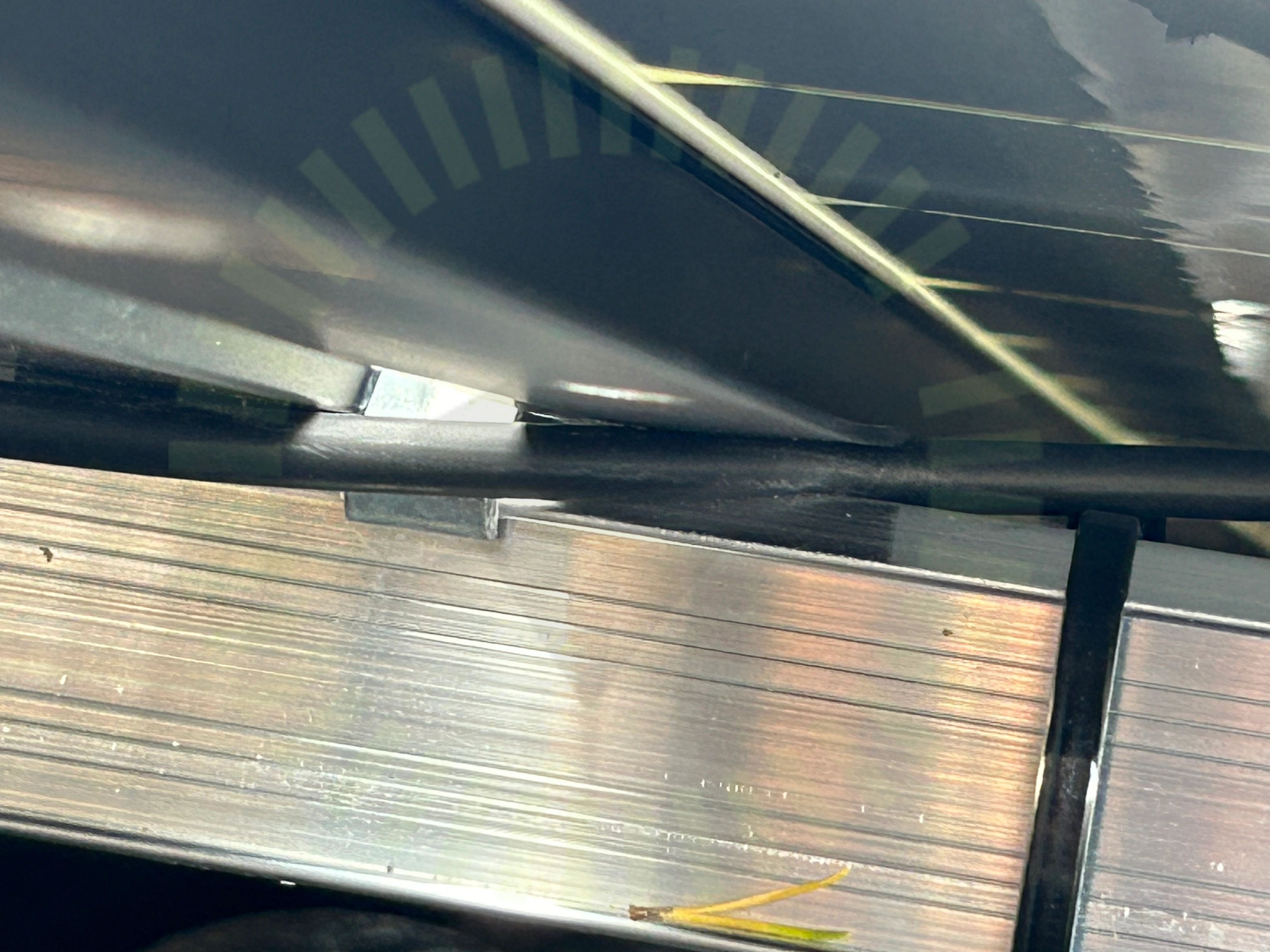

2.1 Föremål mellan skena och panelram

Inte godkänd

Kabel ligger klämd mellan skena och panelram.

Skador

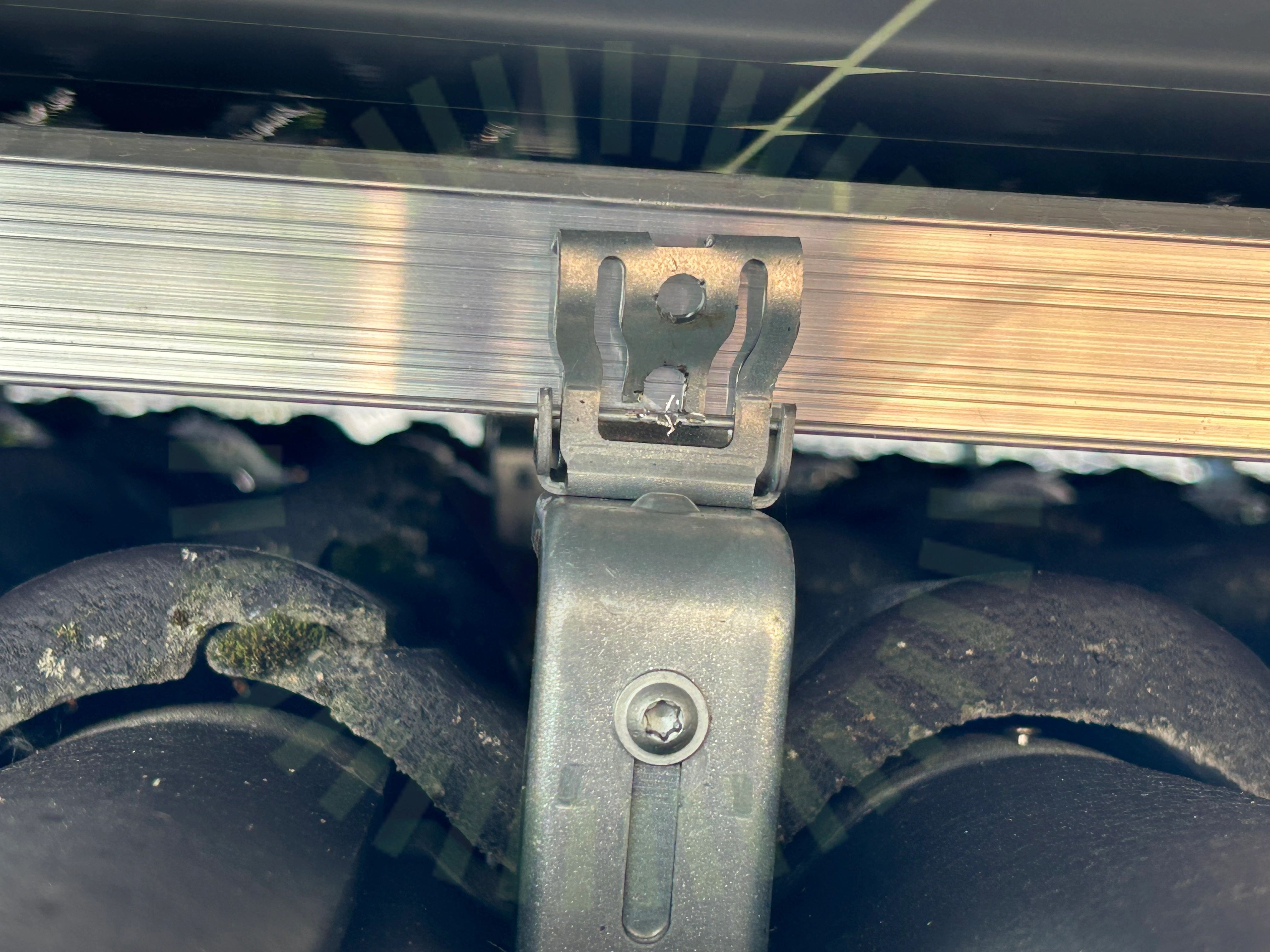

2.2 Skador

Inte godkänd

Infästningens gaffel har skadats och ligger inte korrekt mot skenan.

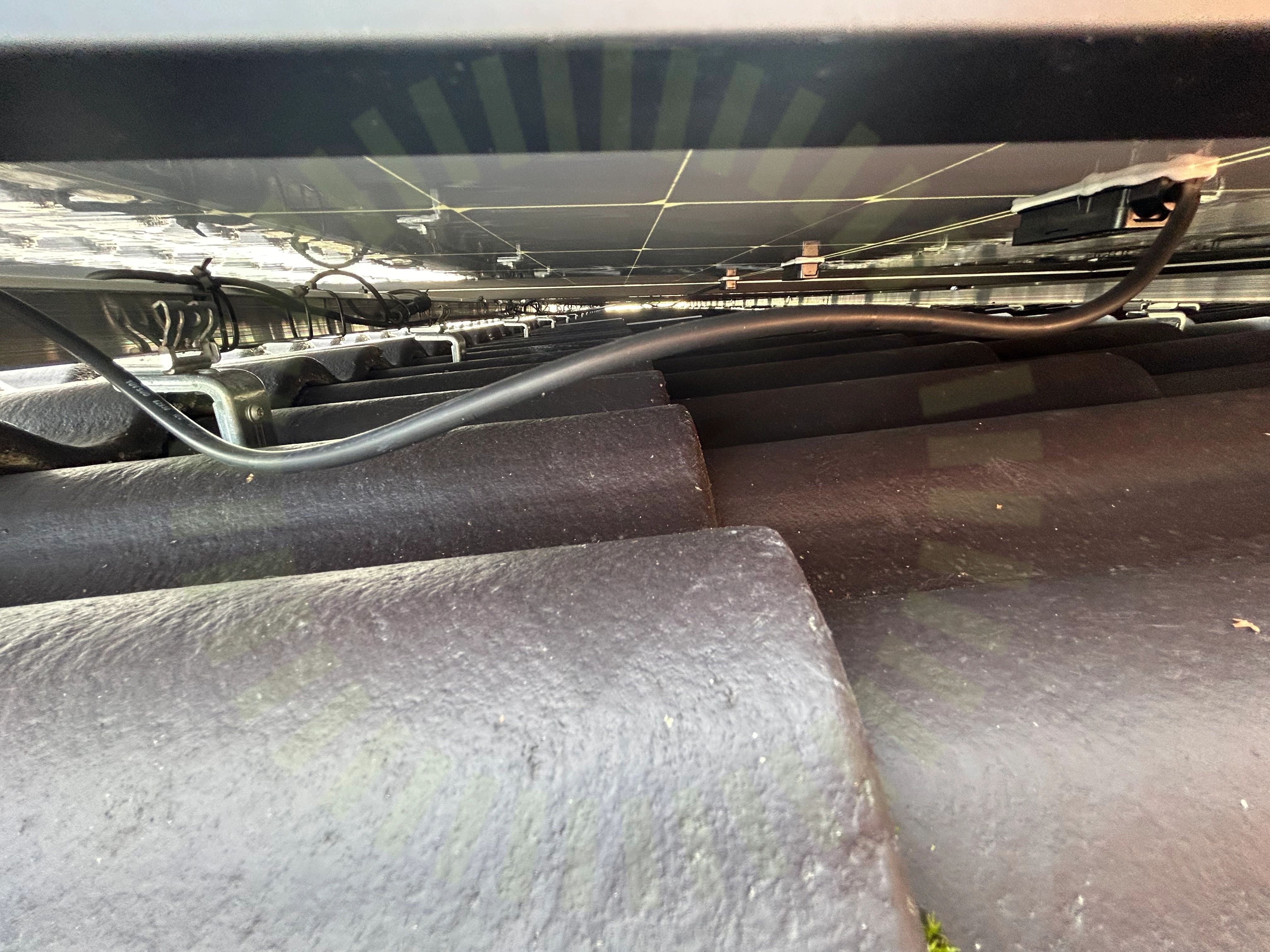

Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

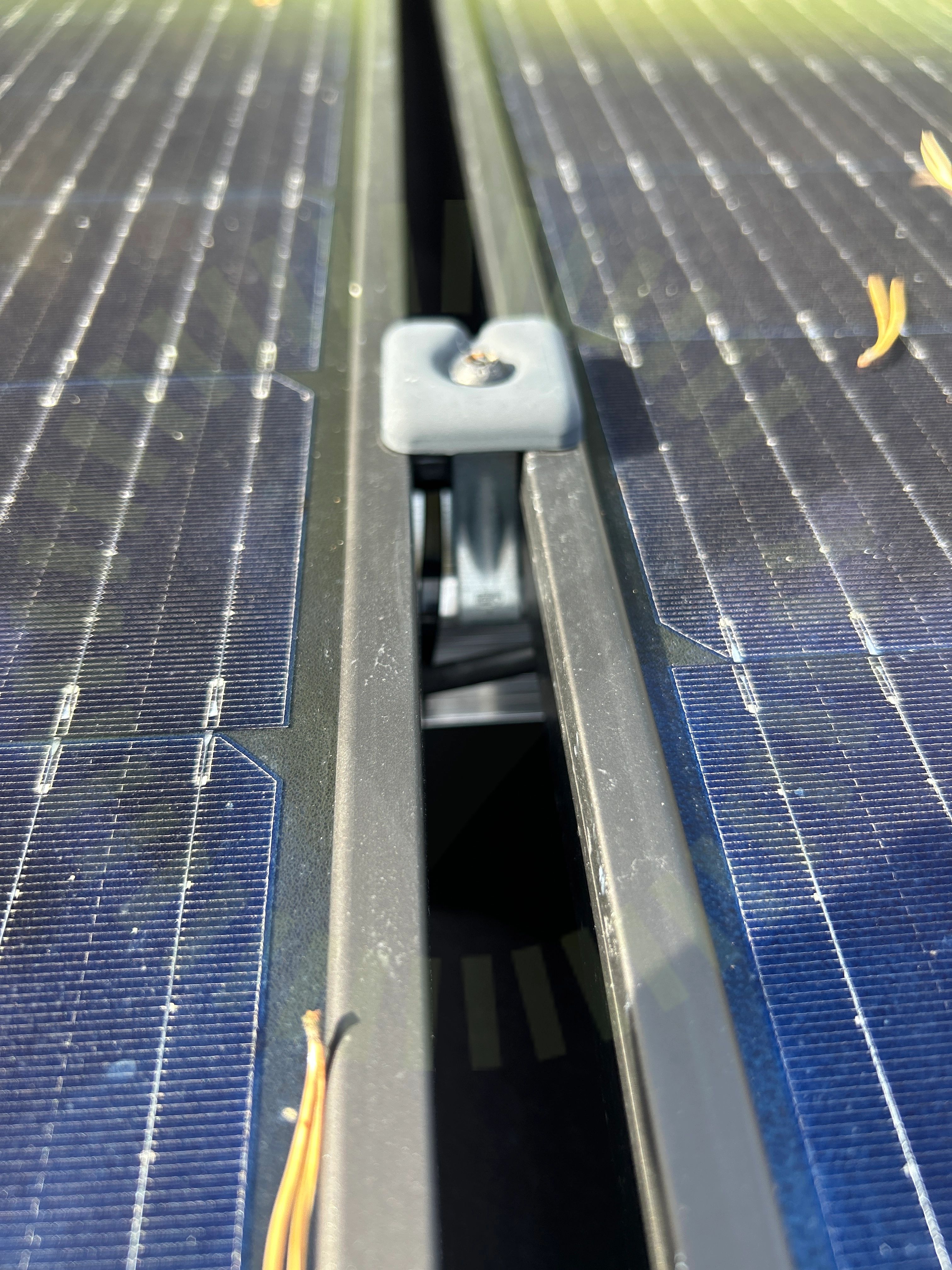

Mittklämmor

2.4 Mittklämmor

Inte godkänd

Mittfäste ligger inte dikt an panelramen. Överlappningen blir undermålig.

Skenornas infästning

2.5 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

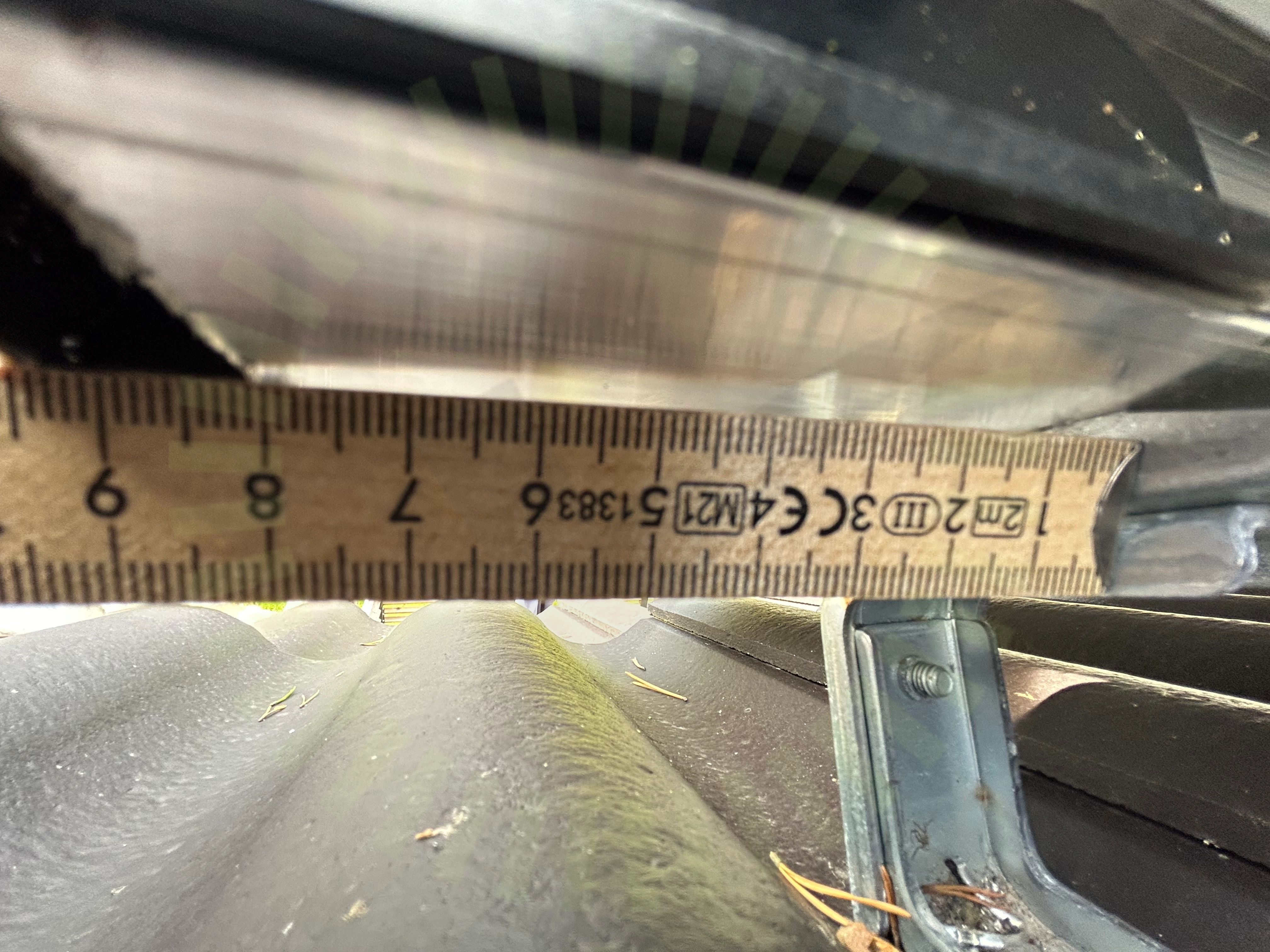

Skenornas överhäng

2.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

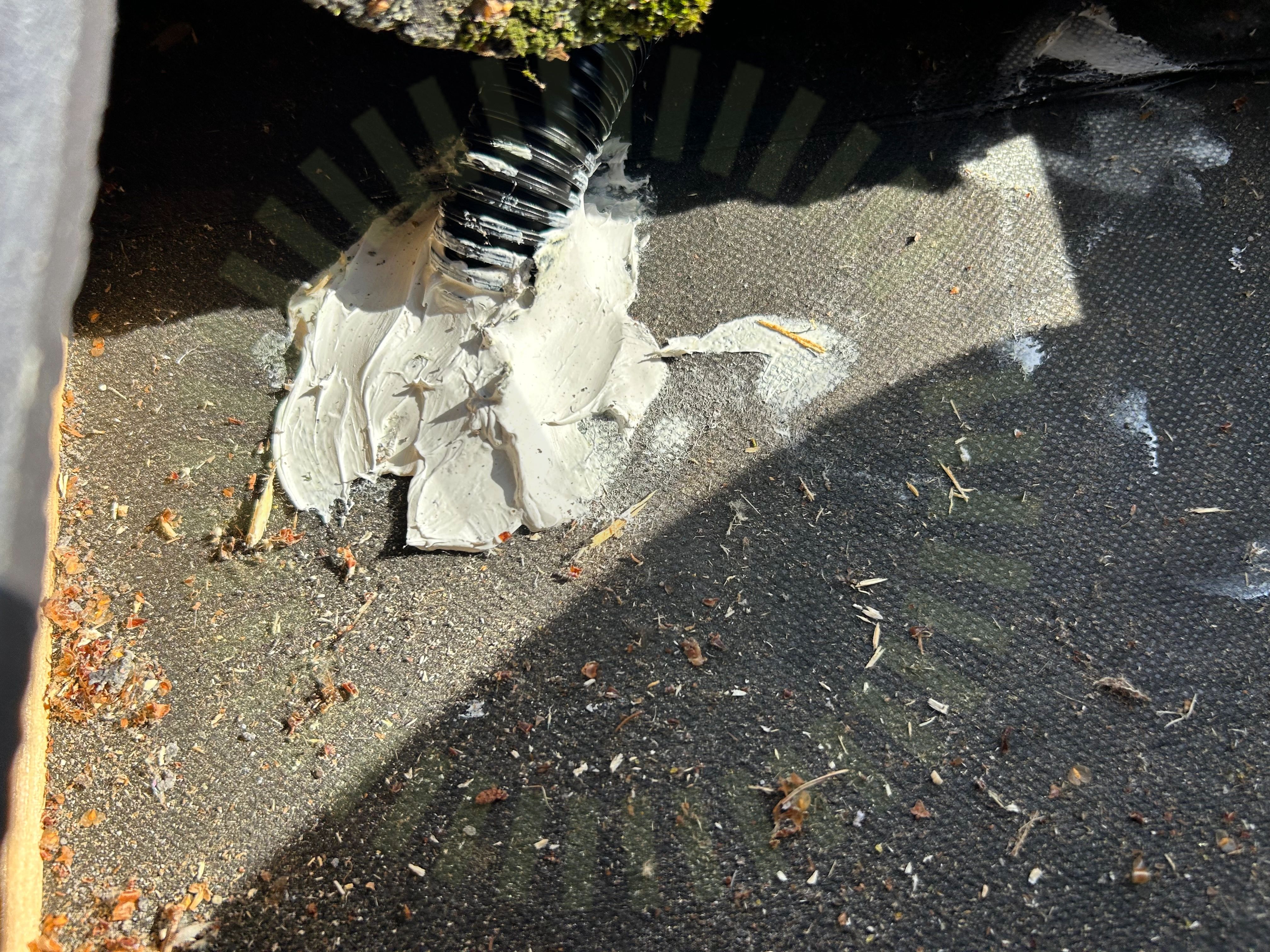

Takgenomföring

2.8 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.9 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt 90cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/25
DC kabel förläggningDräneringskanalFrämmande materialKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningPanelstorlekSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17

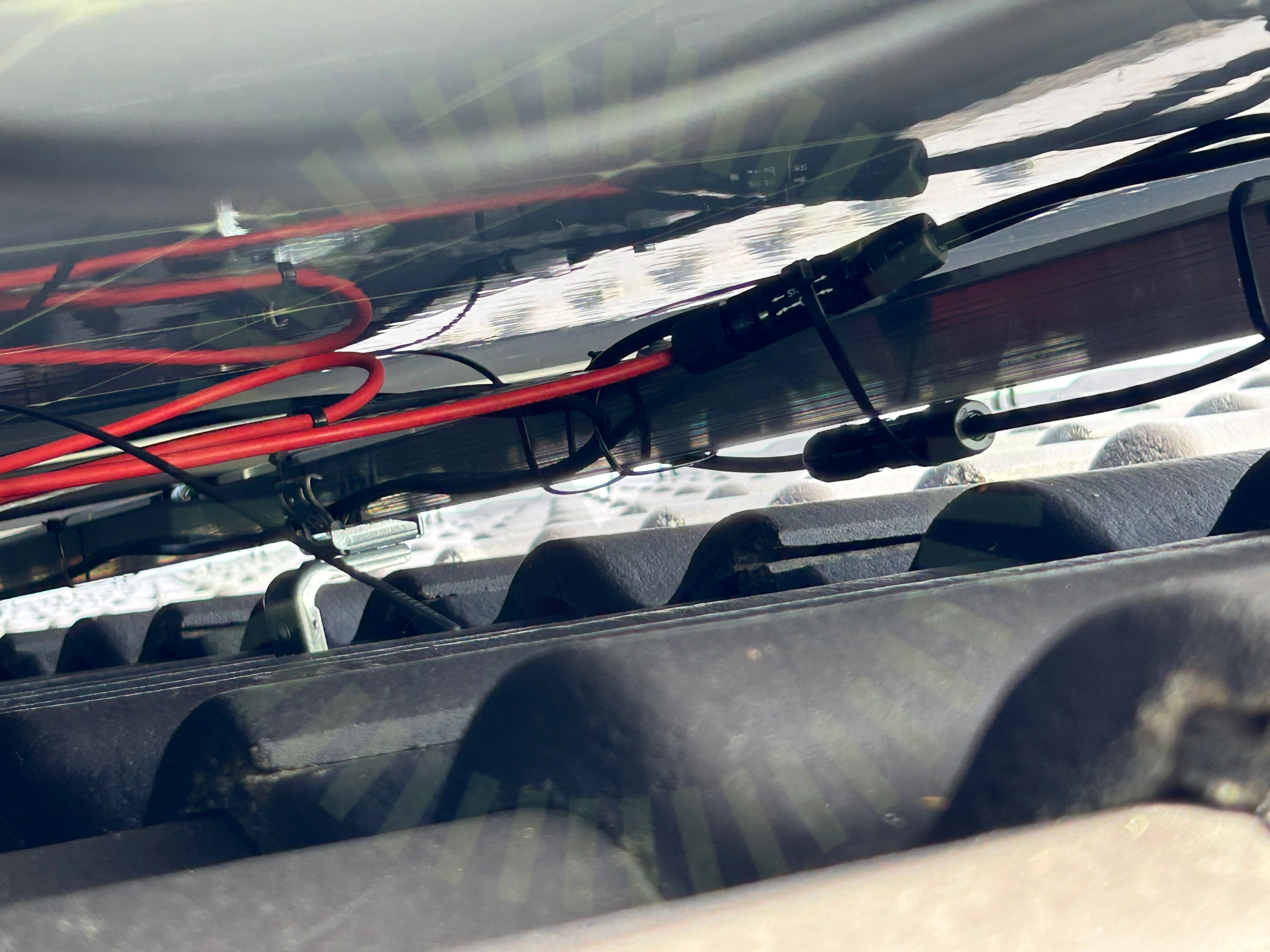

Kontaktdon

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Varselmärkning

Anmärkningar

1/5

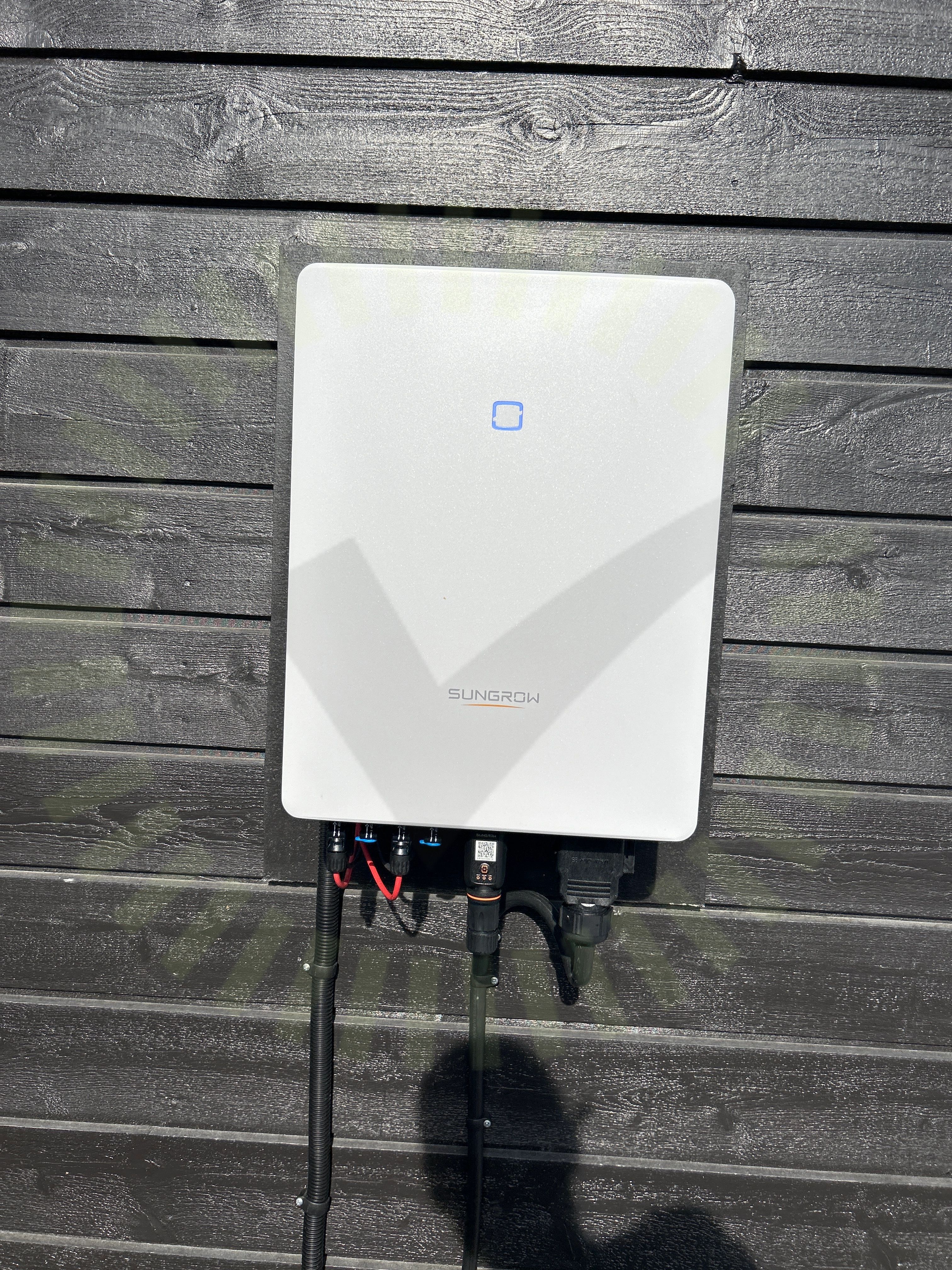

Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/34

5.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

DC Kontakter

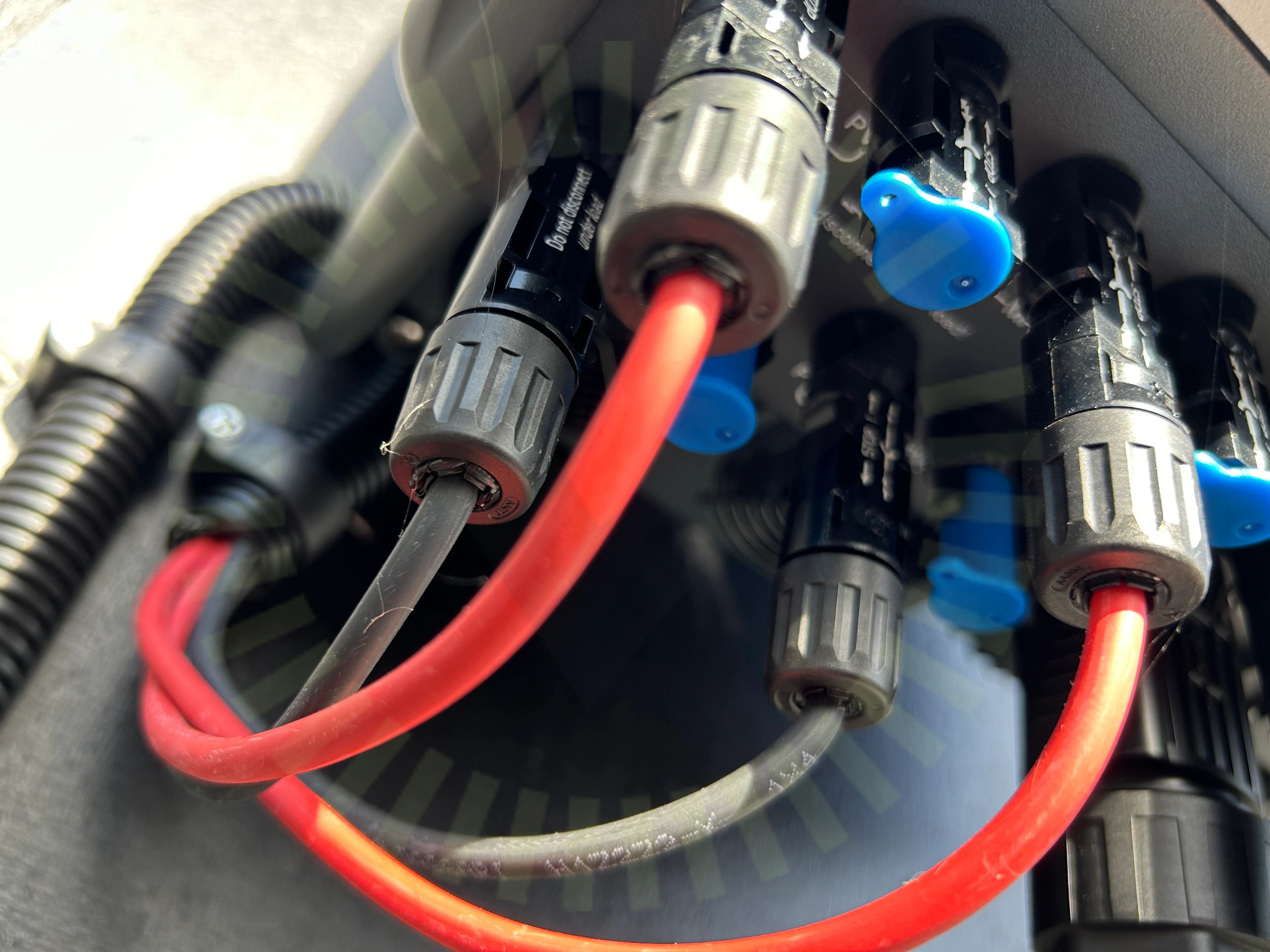

5.2 DC Kontakter

Inte godkänd

Kontakternas förskruvning är för hårt åtdragen.

Stäubli MA231. Sida 10.

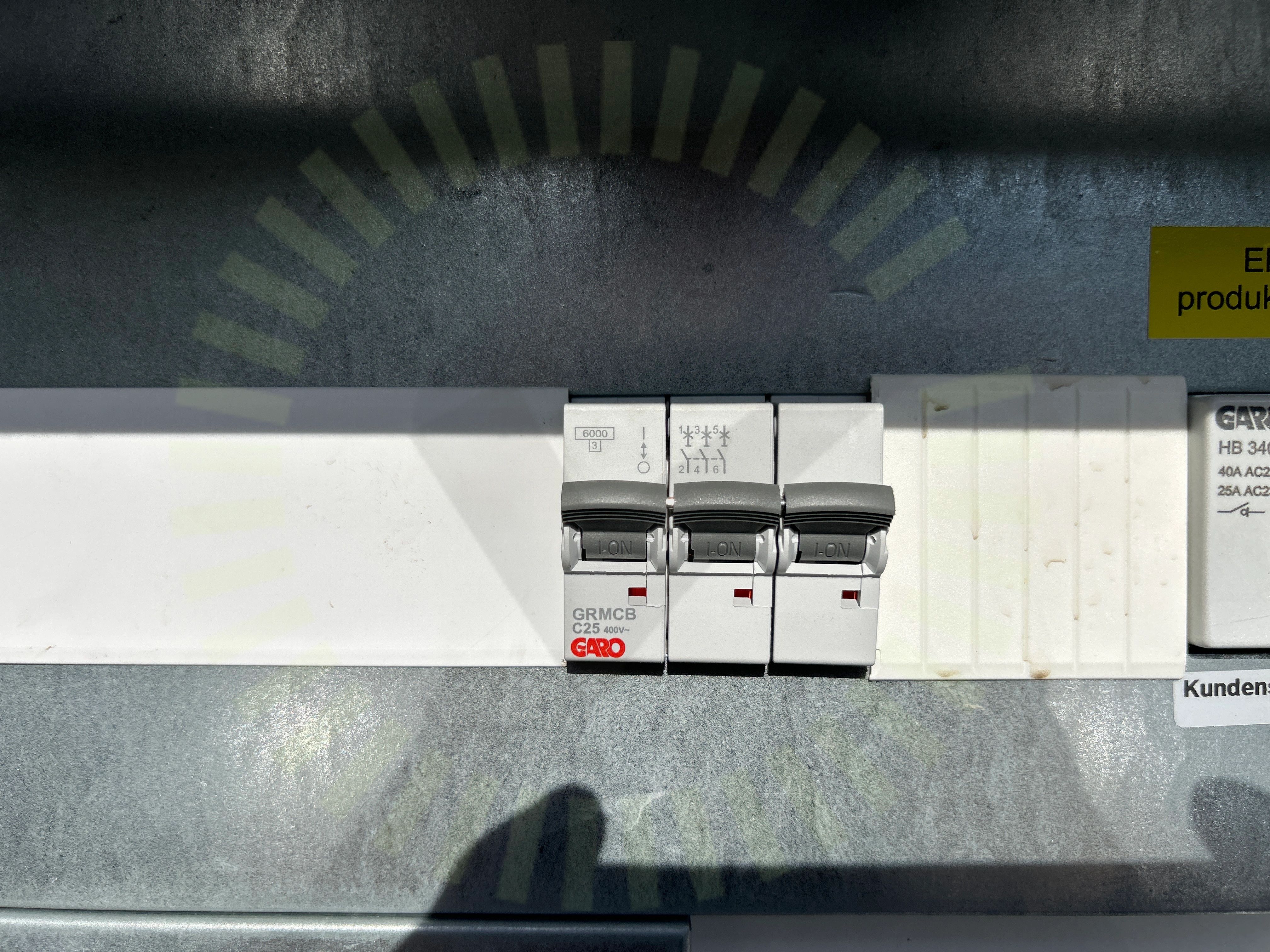

Identifiering

5.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Jordning av chassi

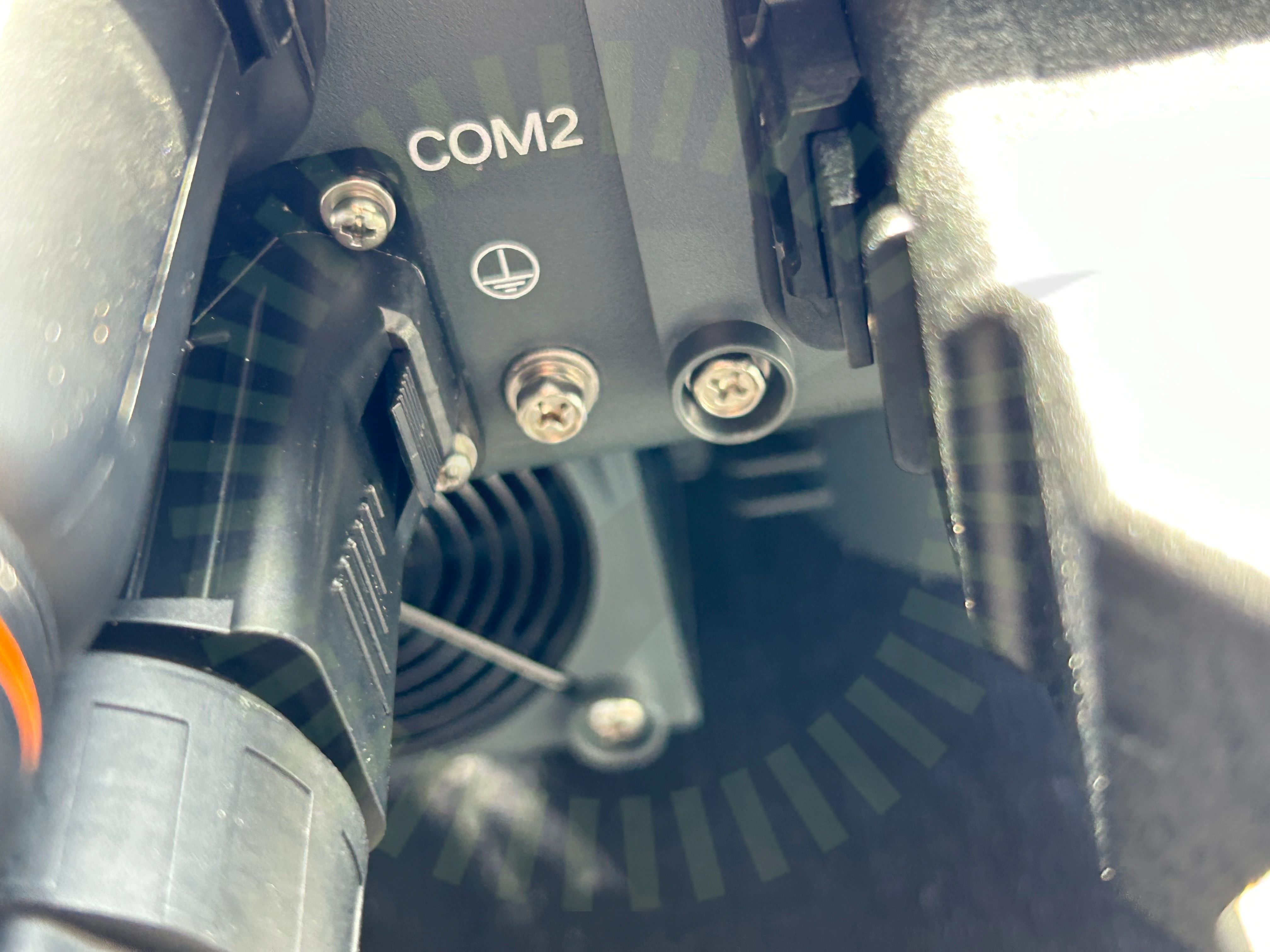

5.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

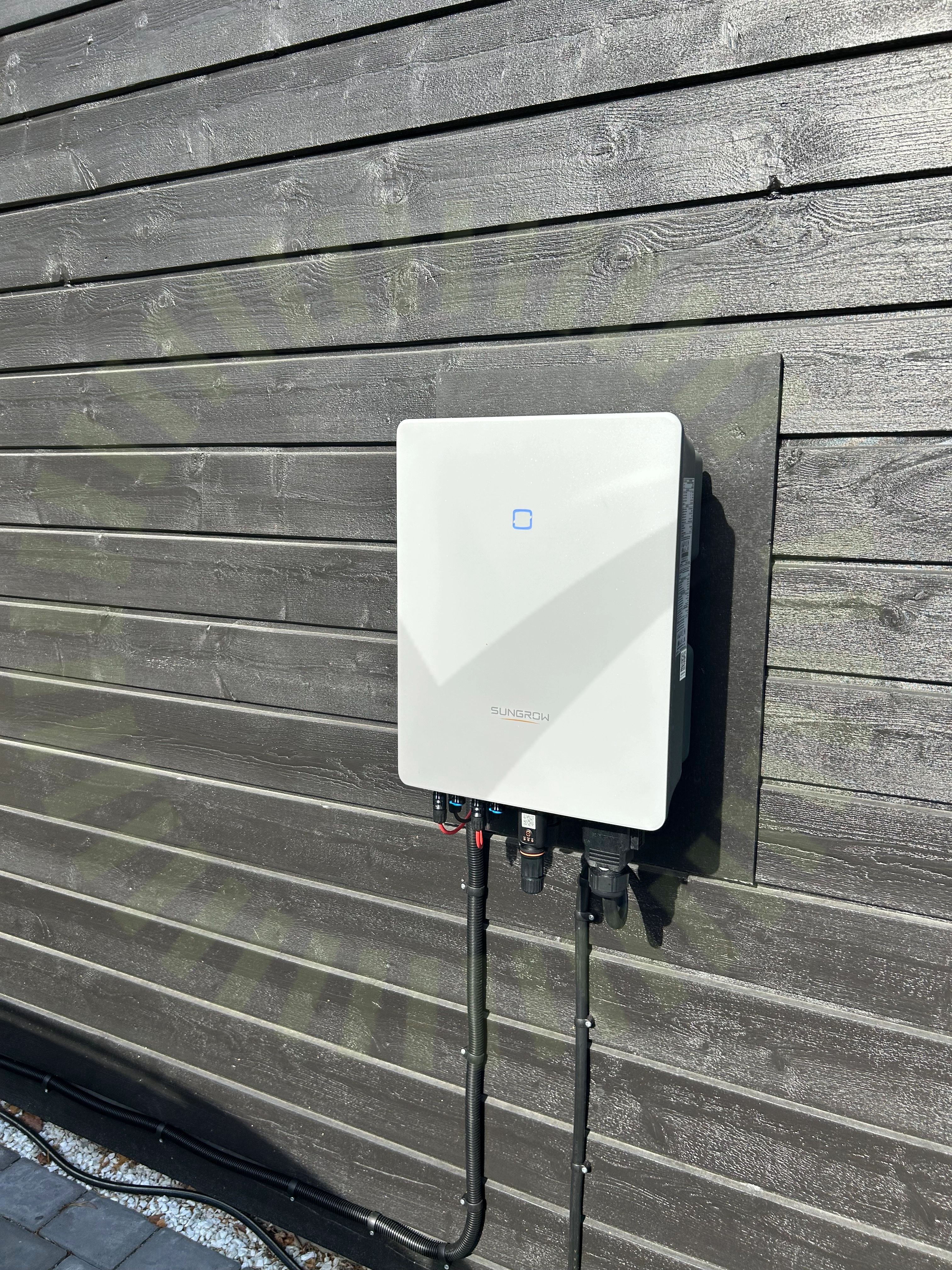

Väderskydd

5.5 Väderskydd

Inte godkänd

Växelriktaren är placerad i direkt solljus.

SG3.0-20RT-UEN-Ver18-202212, Sida 20

Godkända kontrollpunkter

27/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/34
DC Min SpänningSträngdesign
