Besiktningsrapport

8.5

Installation genom

Raymond

Datum

28 april 2023

Ort

Malmö, Skåne län

Takstolsinfästning

Skenans utstick för klämma

Skenornas infästning korslager

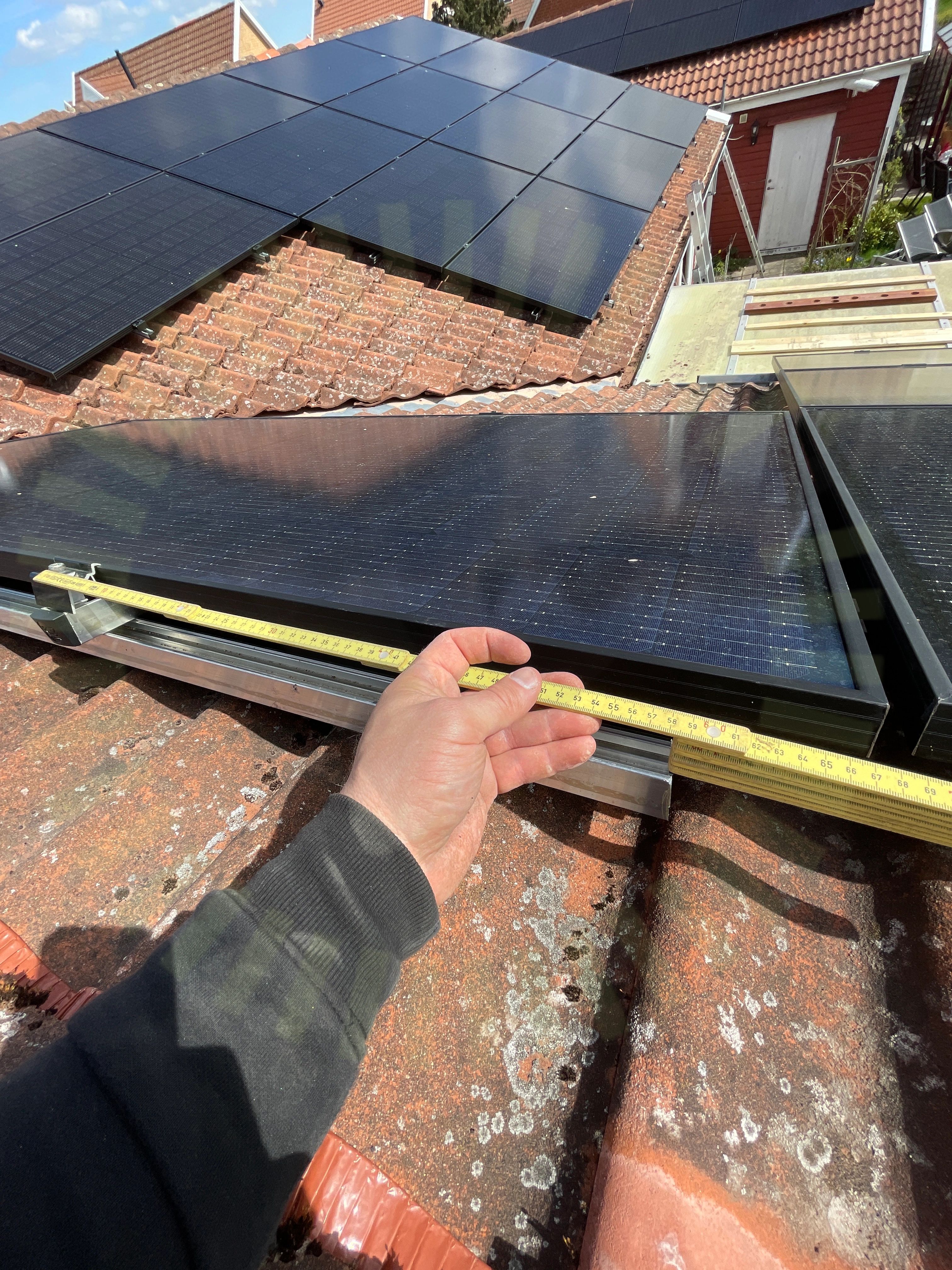

+ 14

88% godkända12% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 455W

OptimerareFerroAmp: SSO 8kW

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareFerroAmp: FerroAmp 14kVA

BatteriFerroAmp: Power Station Mini

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

FerroAmp: FerroAmp 14kVA

Anmärkningar

3/37

1.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar

1.2 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

SS 436 40 00 (132.5)

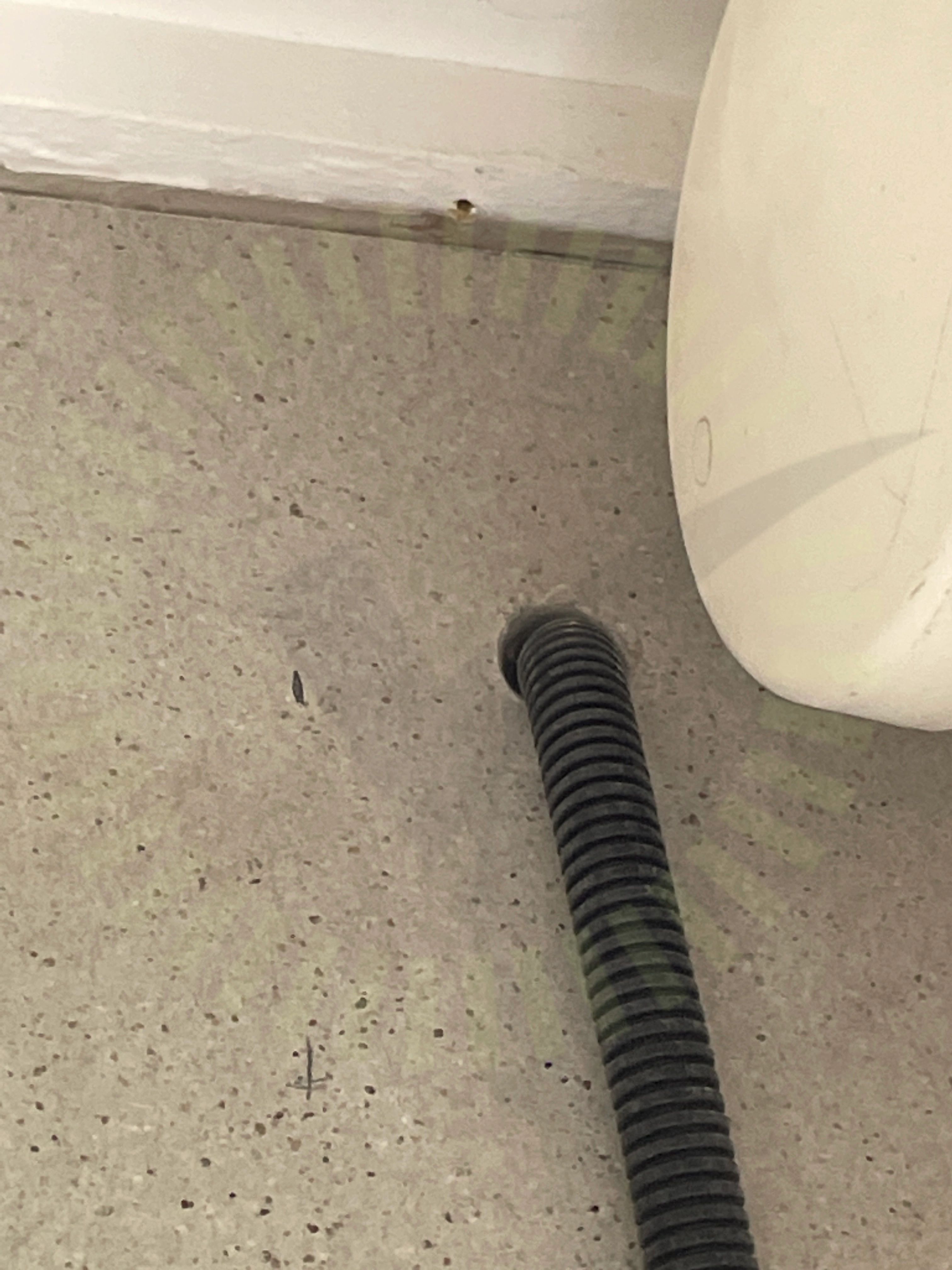

1.3 Genomföringar

Inte godkänd

Genomföring är inte tätad.

Godkända kontrollpunkter

34/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kontakter anslutningDC Kontakter stressHuvudsäkringInformering av solcellerInfästningInternetKabelKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaStrömtransformatorerSäkringTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVärmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

GruppSol: Sverigepanelen 455W

Anmärkningar

5/30

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Infästningsinstruktioner Sverigepanelen

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 680mm

Infästningsinstruktioner Sverigepanelen

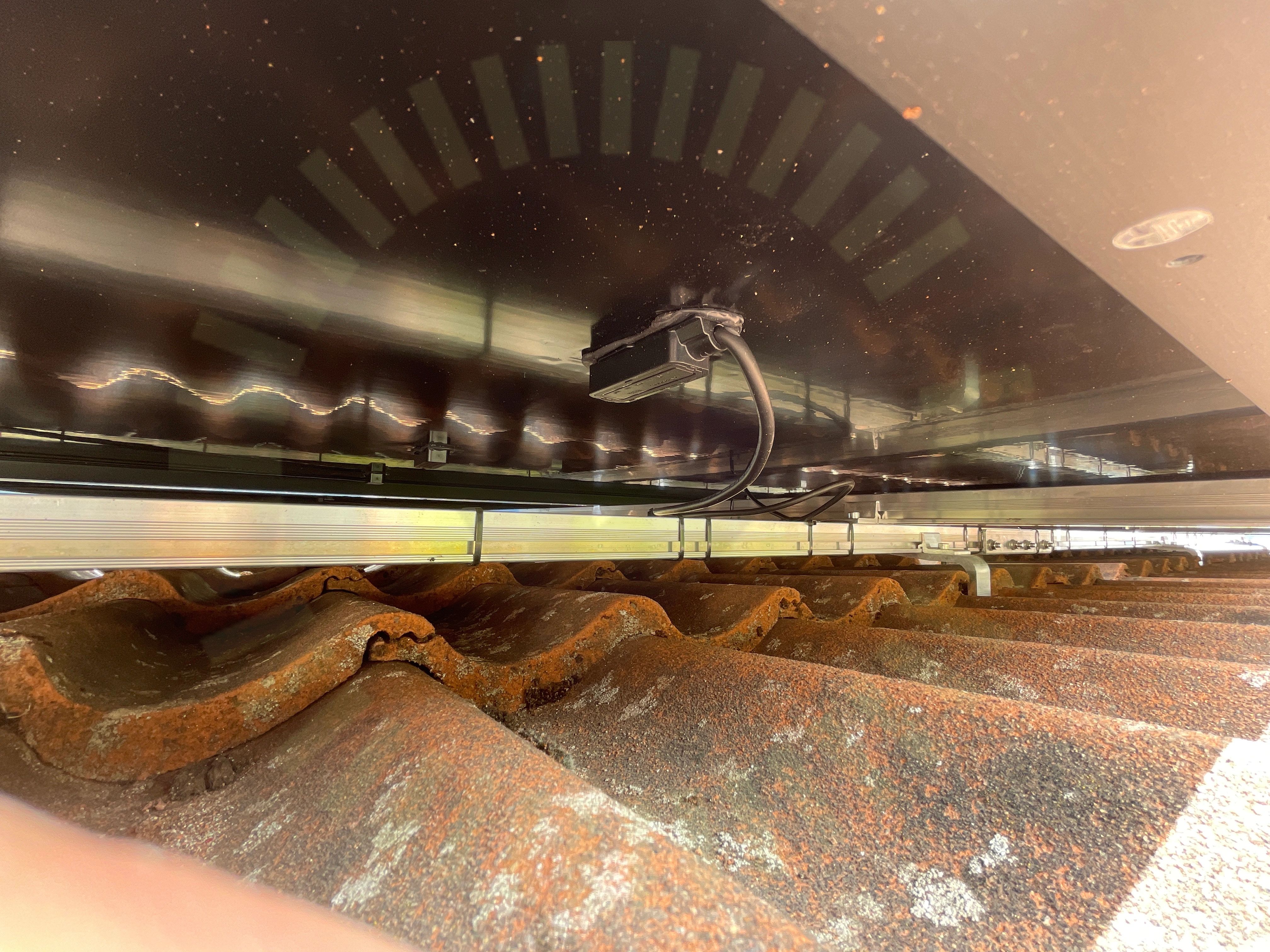

3.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

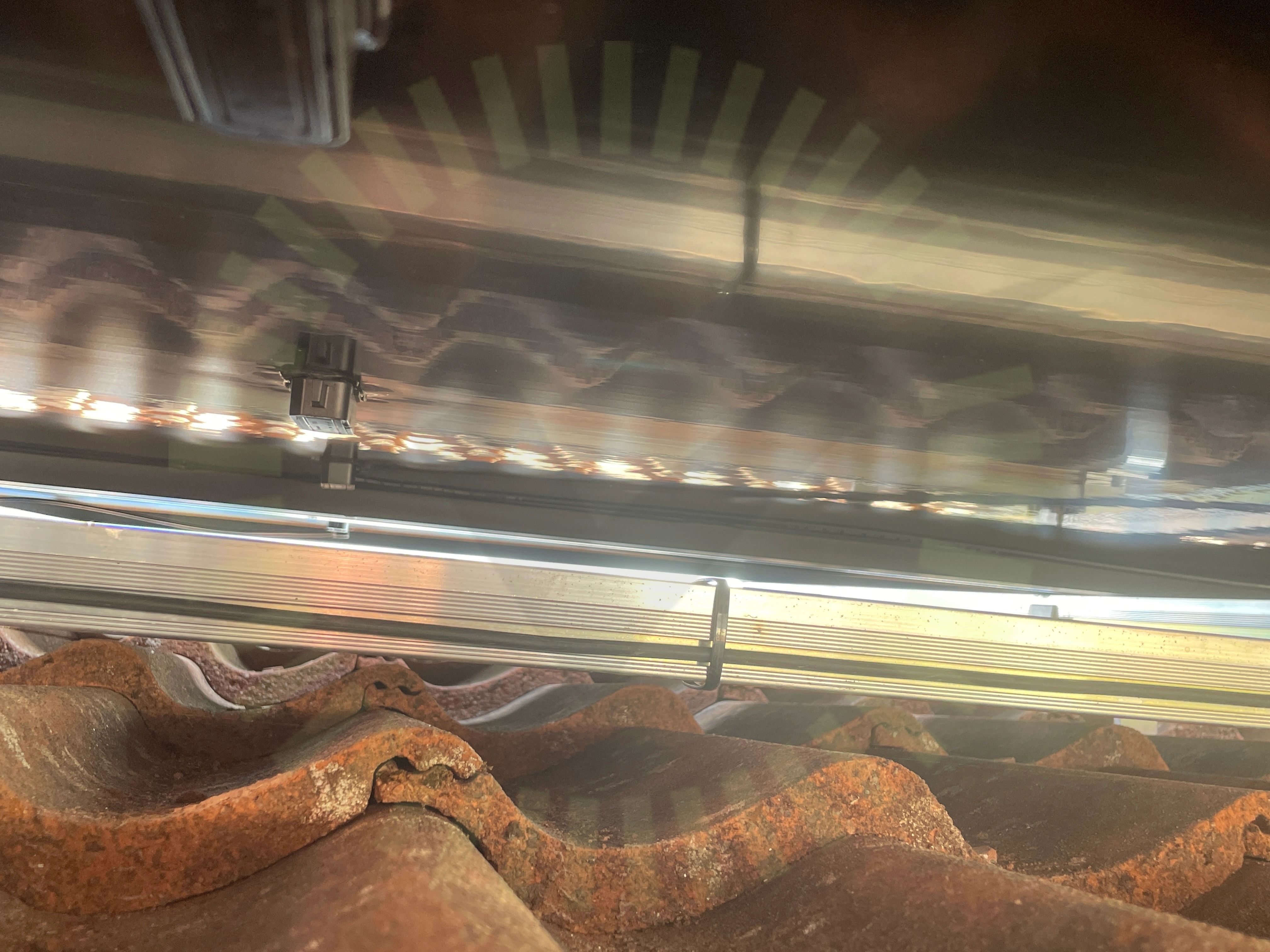

3.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

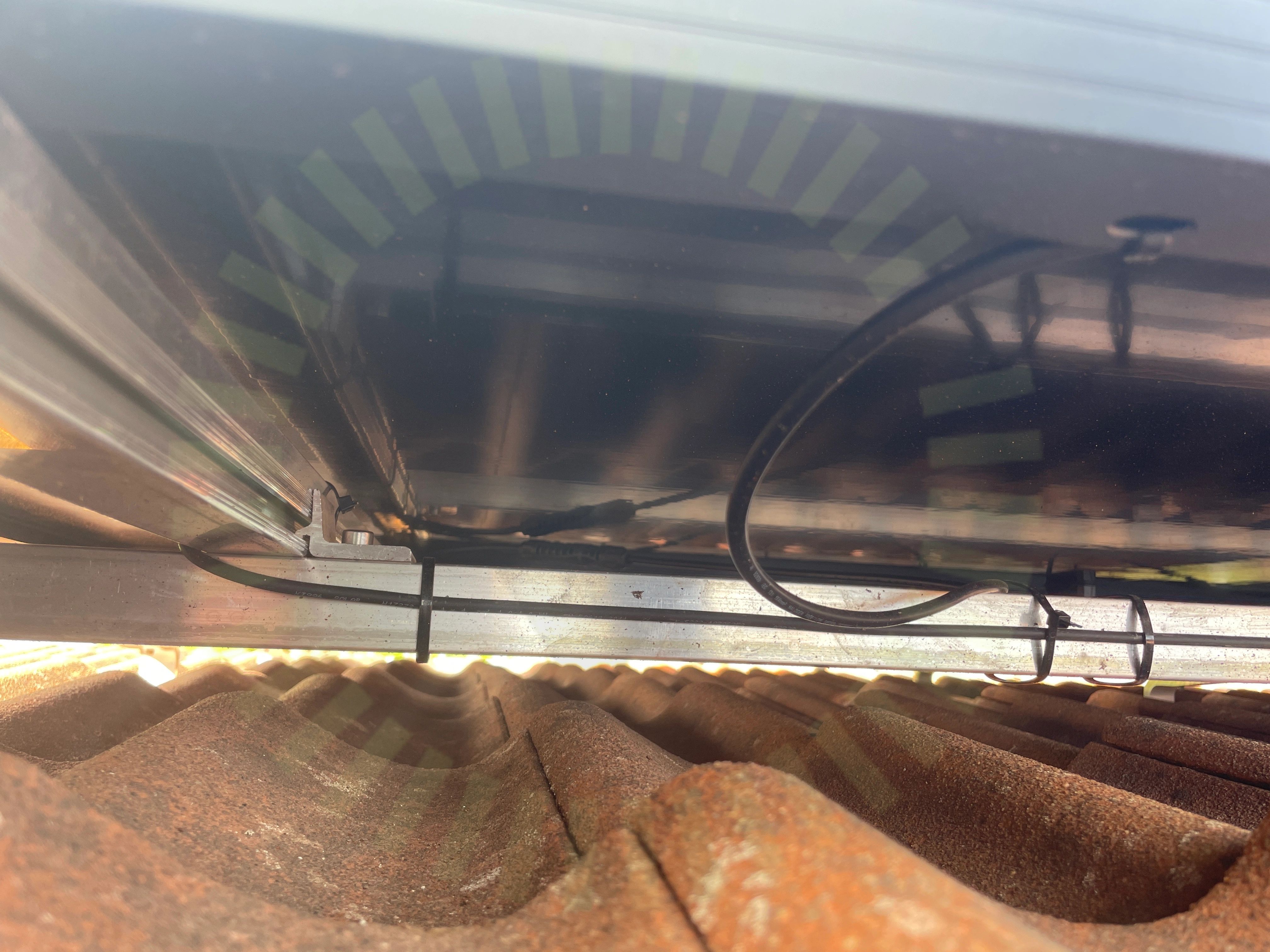

3.5 Stress på kontakter

Inte godkänd

Kontakter hänger i luften med kablaget dragandes åt vars ett håll.

Godkända kontrollpunkter

25/30

DräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas överlappningKlämmornas överlappningKontakterKontakterPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterSträngförläggningSträngförläggning

K2: SingleRail: CrossHook 3S

Anmärkningar

9/64

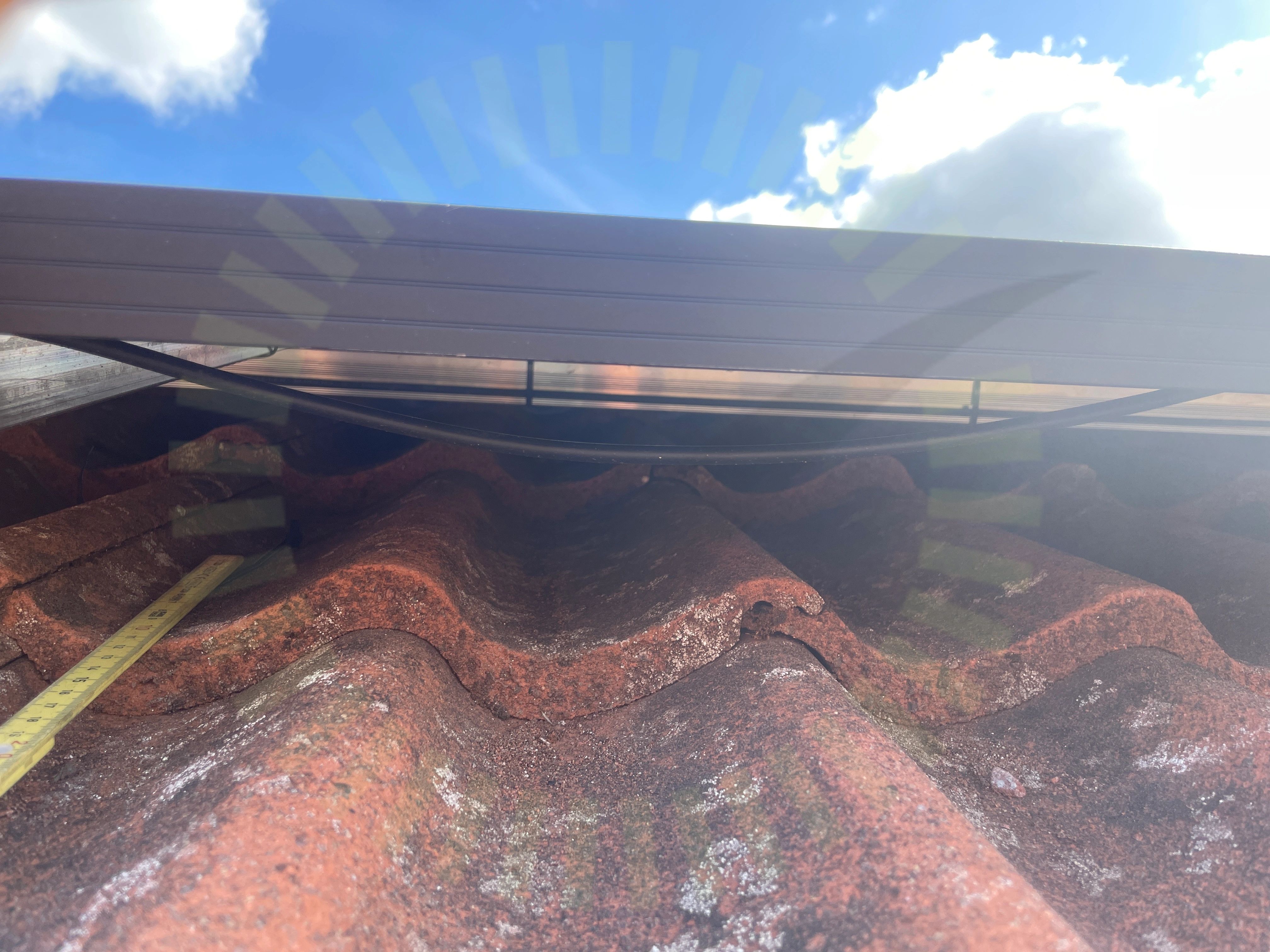

4.1 Kabeluppfästning

Inte godkänd

Kablage hänger långa sträckor utan tillräcklig uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

4.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

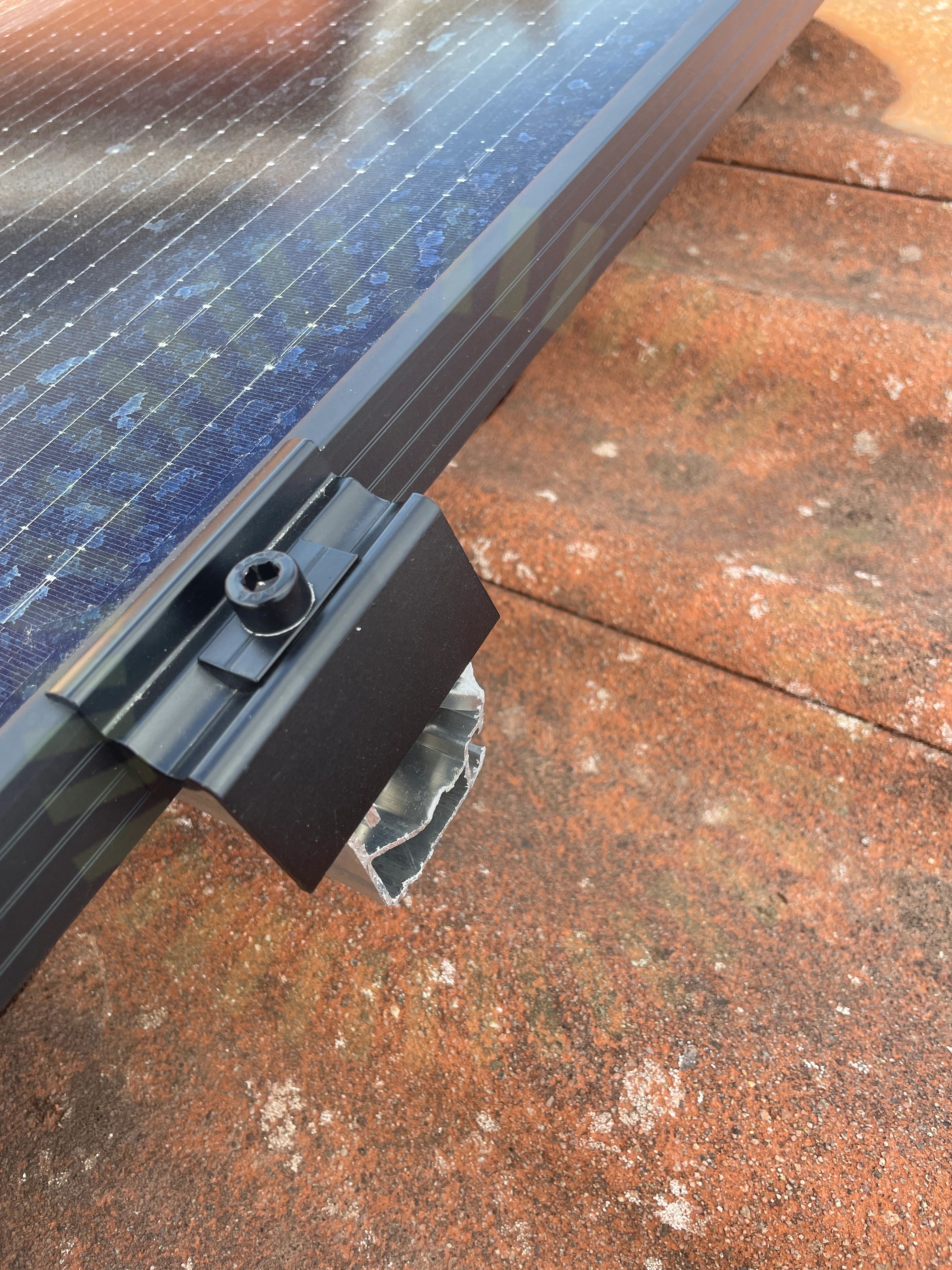

4.3 Skenans utstick för klämma

Inte godkänd

Skenan är för kort för ändfästet.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15

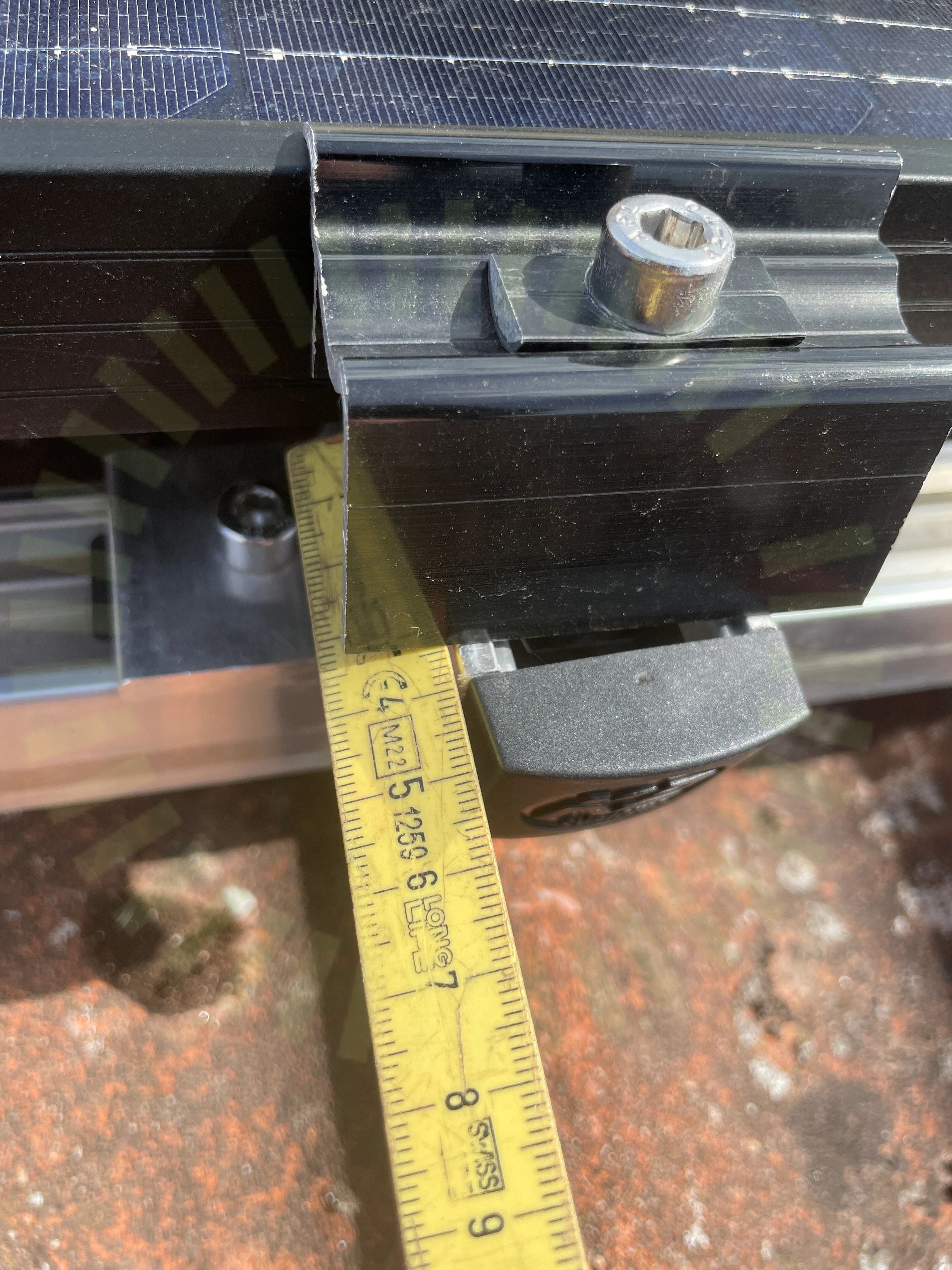

4.4 Skenans utstick för klämma

Inte godkänd

Skenans utstick är för kort.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15

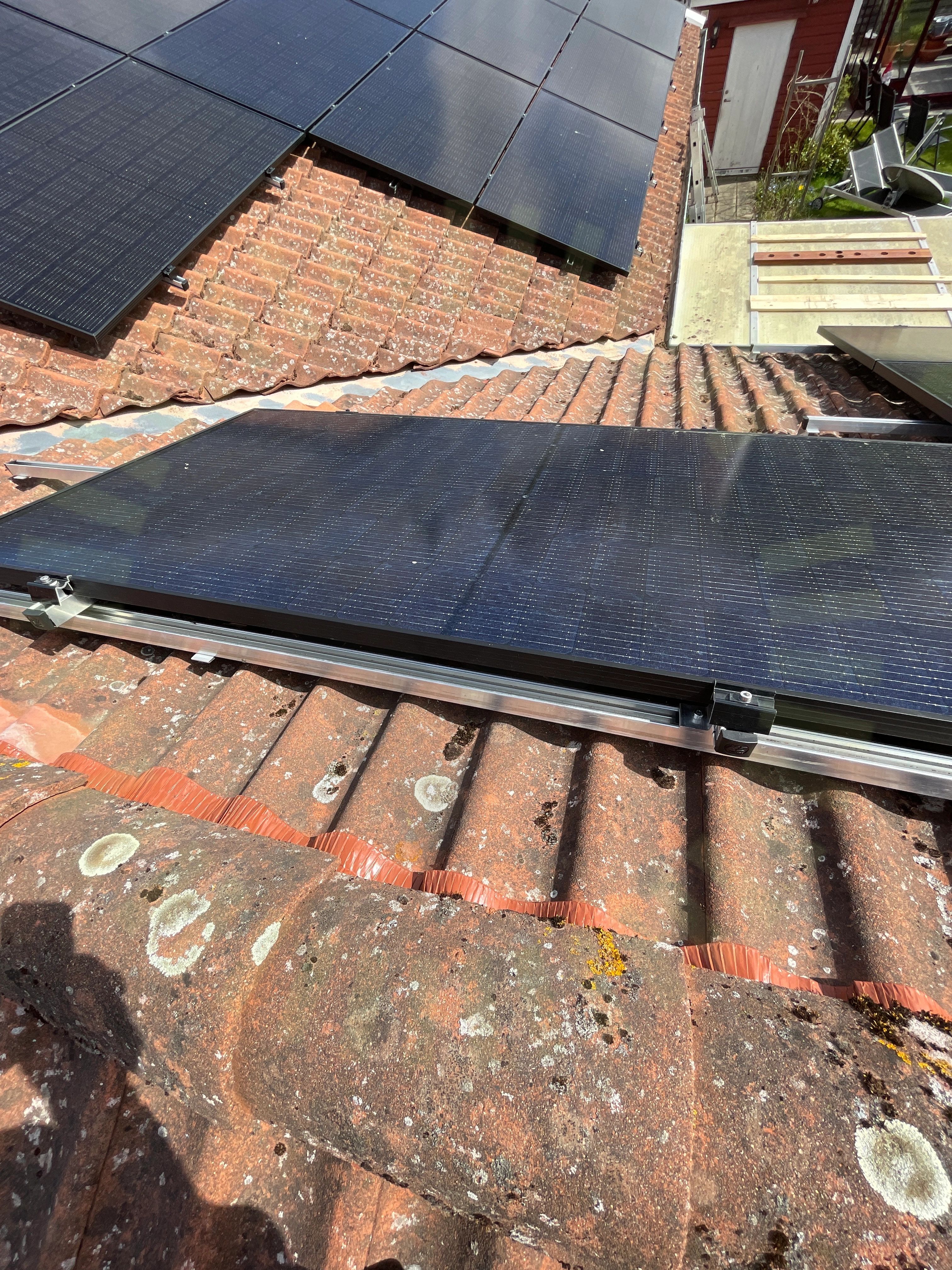

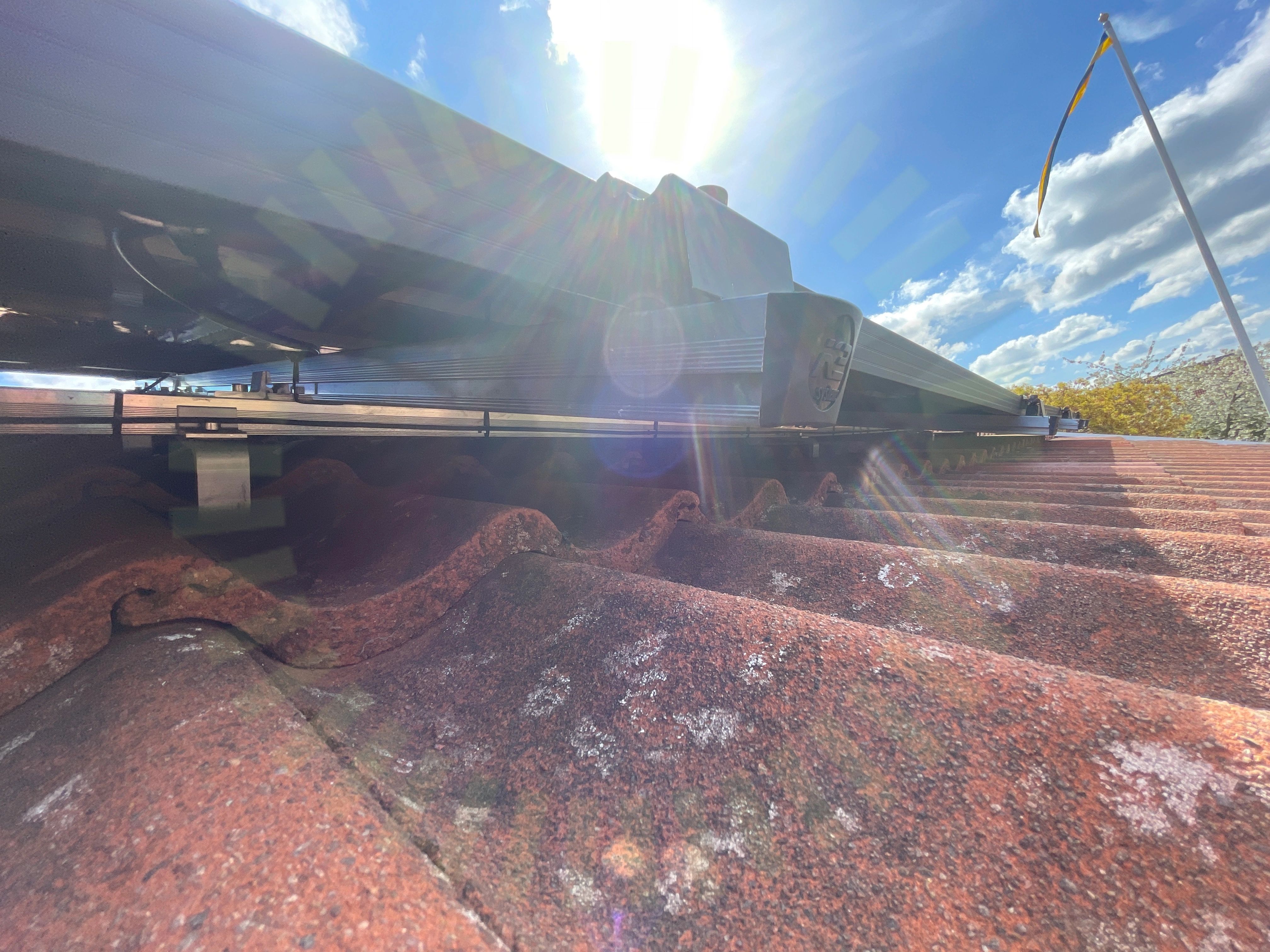

4.5 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade. Infästningar sitter på samma sida.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

4.6 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade. Infästningar sitter på samma sida.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

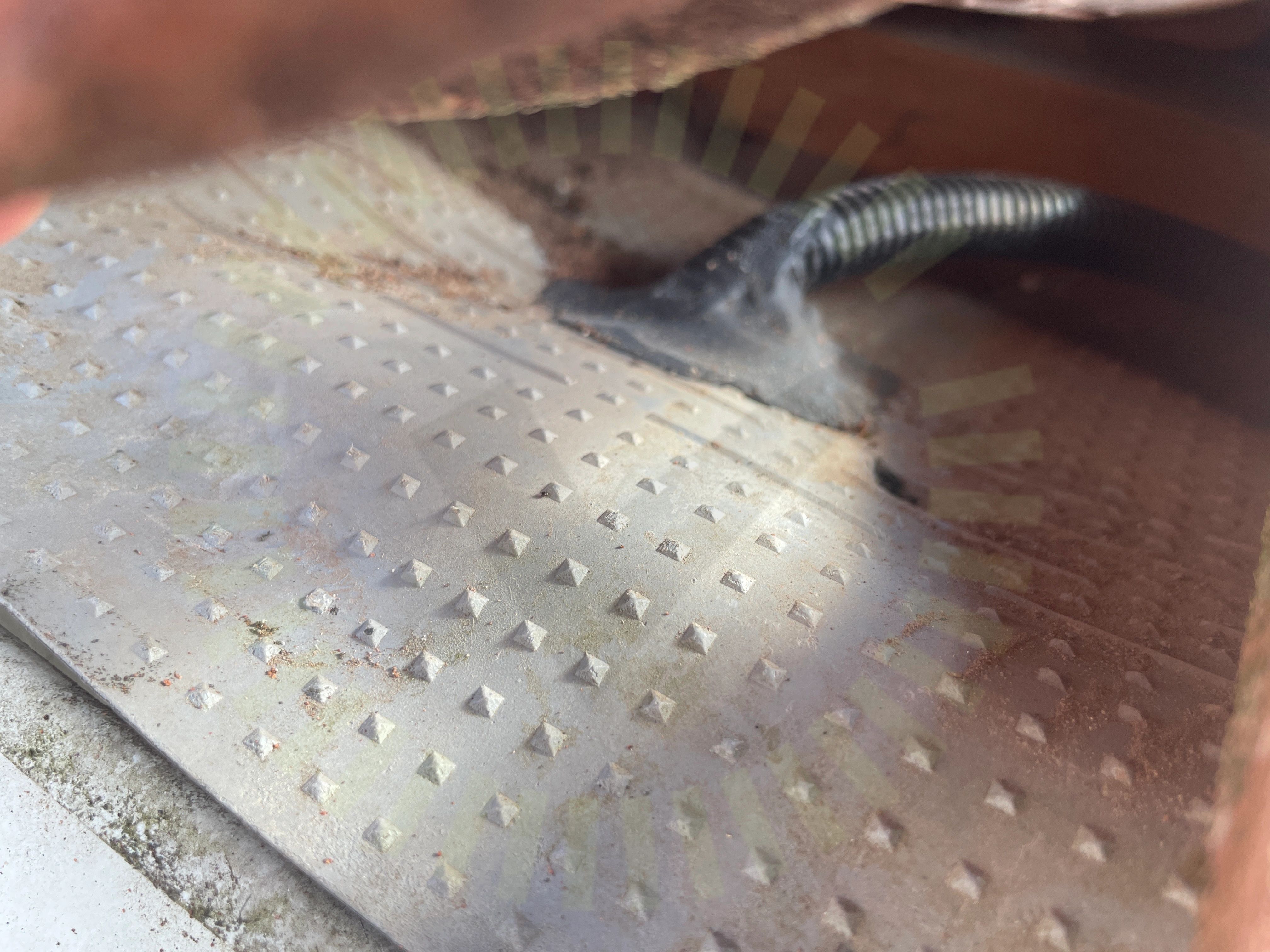

4.7 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

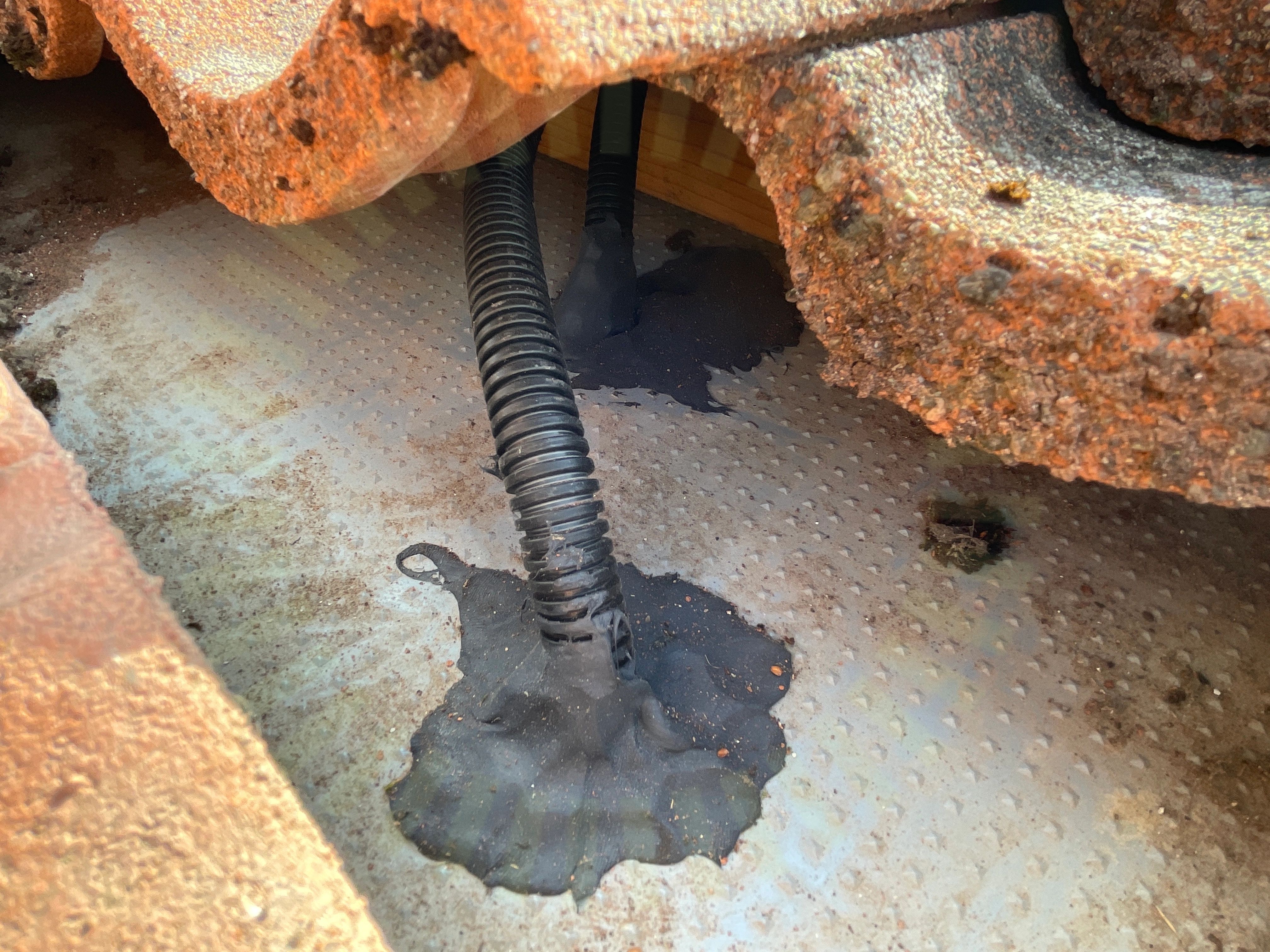

4.8 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

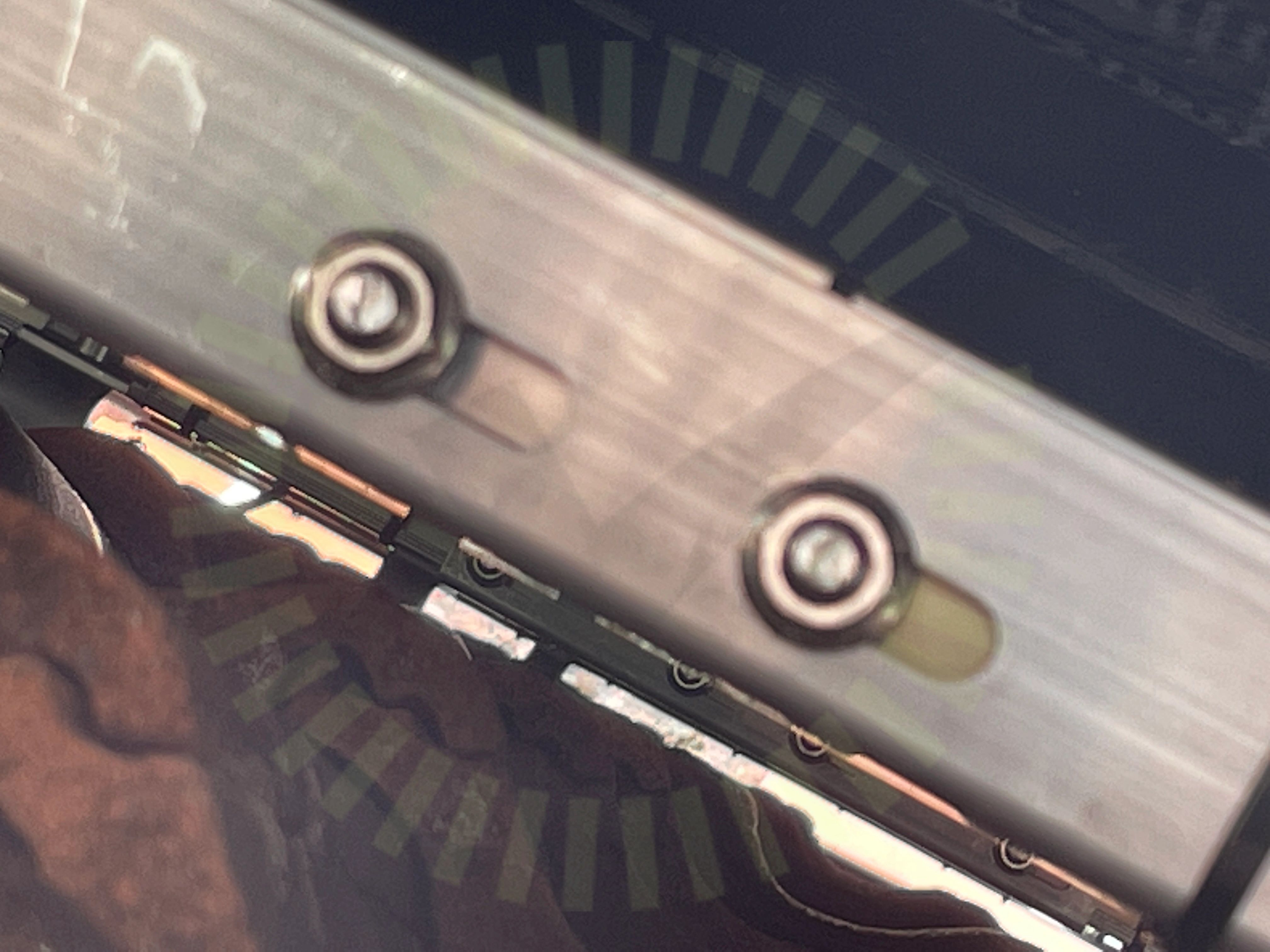

4.9 Takstolsinfästning

Inte godkänd

Skruven sitter ej korrekt i takstolen.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

55/64

Använd skruv för klämmaAnvänd skruv för klämmaDC kabel förläggningDC kabel förläggningFrämmande materialFrämmande materialFöremål mellan skena och panelramFöremål mellan skena och panelramInfästningarInfästningarKabeldragning mellan takytorKabeldragning mellan takytorKlämmans placering i skenaKlämmans placering i skenaMittklämmorMittklämmorPanelramens höjdPanelramens höjdPlaceringPlaceringSkada på klämmorSkada på klämmorSkadorSkadorSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängSkenornas överhäng korslagerSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvarSkenskarvar korslagerSkenskarvar korslagerSkruvar korrektSkruvar korrektSnö- och VindlastberäkningSnö- och VindlastberäkningTakets lutningTakets lutningTakkrokarnas CCTakkrokarnas CCTakstolsbreddTakstolsbreddTakstolsinfästningTvådelad takkrokTvådelad takkrokUnderliggande takpannaUnderliggande takpannaVäderbeständigt materialVäderbeständigt materialÄndklämmorÄndklämmor

Växelriktare

Anmärkningar

1/1

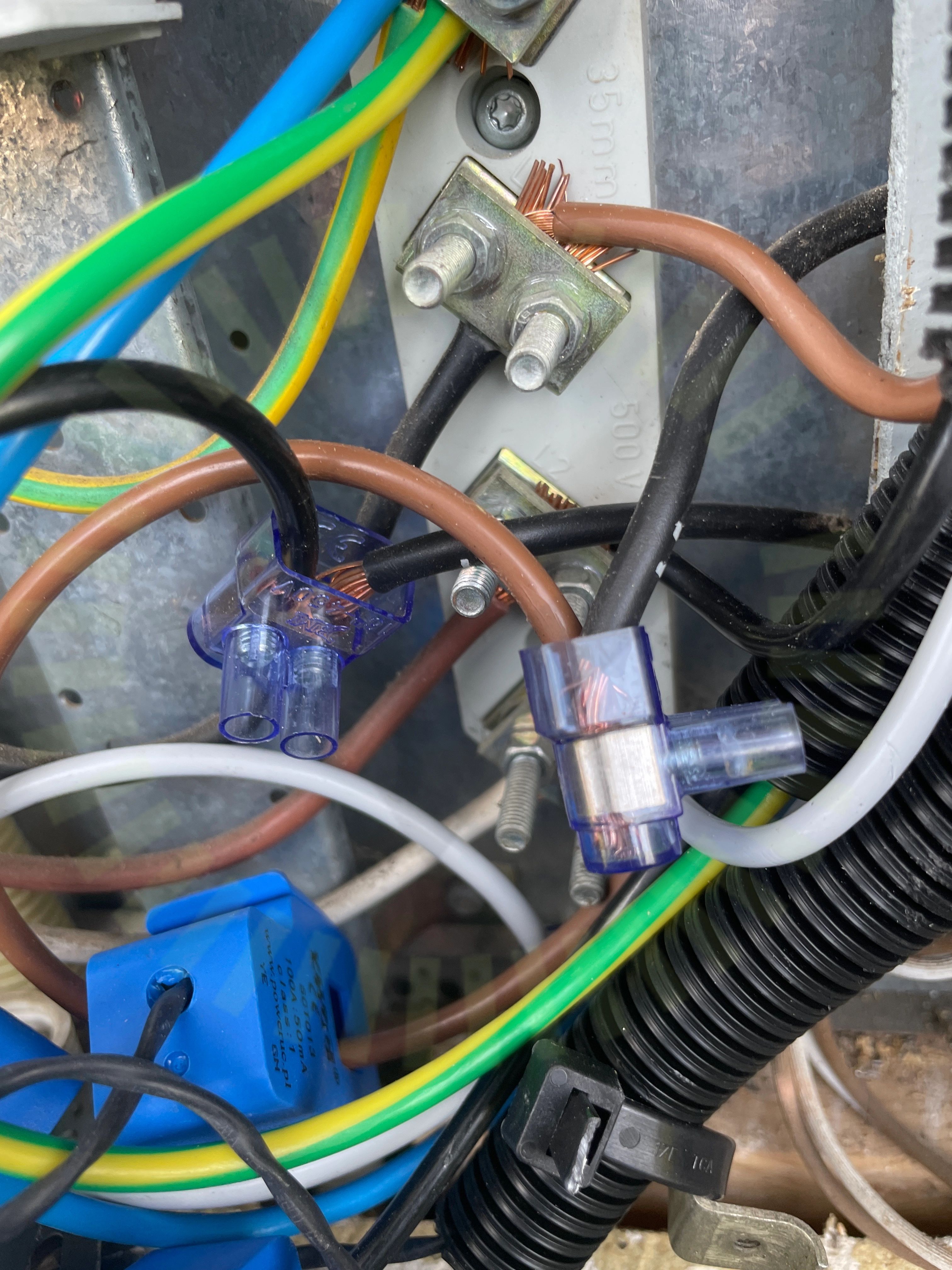

5.1 Dålig anslutning vid kopplingsmaterial

Inte godkänd

Kablage i kopplingsmaterial är ej fastsatt korrekt.
