Besiktningsrapport

8.5

Installation av

Smart Solar Norden

Datum

19 september 2023

Ort

Västervik, Kalmar län

Kopplingslåda

Stress på kontakter

Jordning av chassi

+ 5

82% godkända

18% ej godkända

Om installationen

Paneler

Denim: U M3 405-410 108H

Optimerare

Huawei: SUN2000P - 450W

Montagesystem

Weland Stål: Falsfäste

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Undercentral

Installerad av Smart Solar Norden som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Denim: U M3 XXX BB 108H (15)Tak 1, Huawei: SUN2000P - 450W (5)Tak 1, Weland Stål: Falsfäste (26)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, Denim: U M3 XXX BB 108H

Anmärkningar

3/14

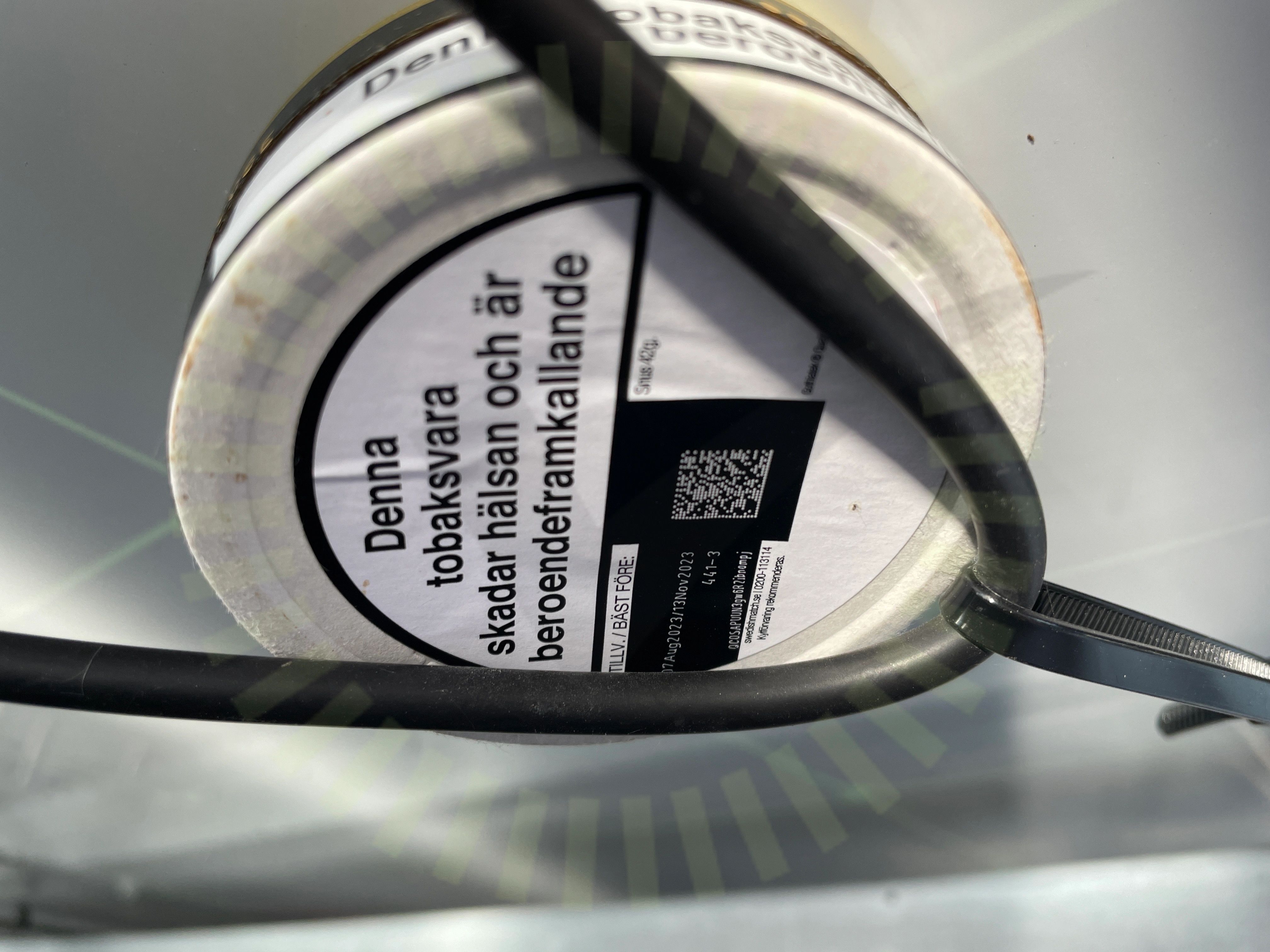

2.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

2.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

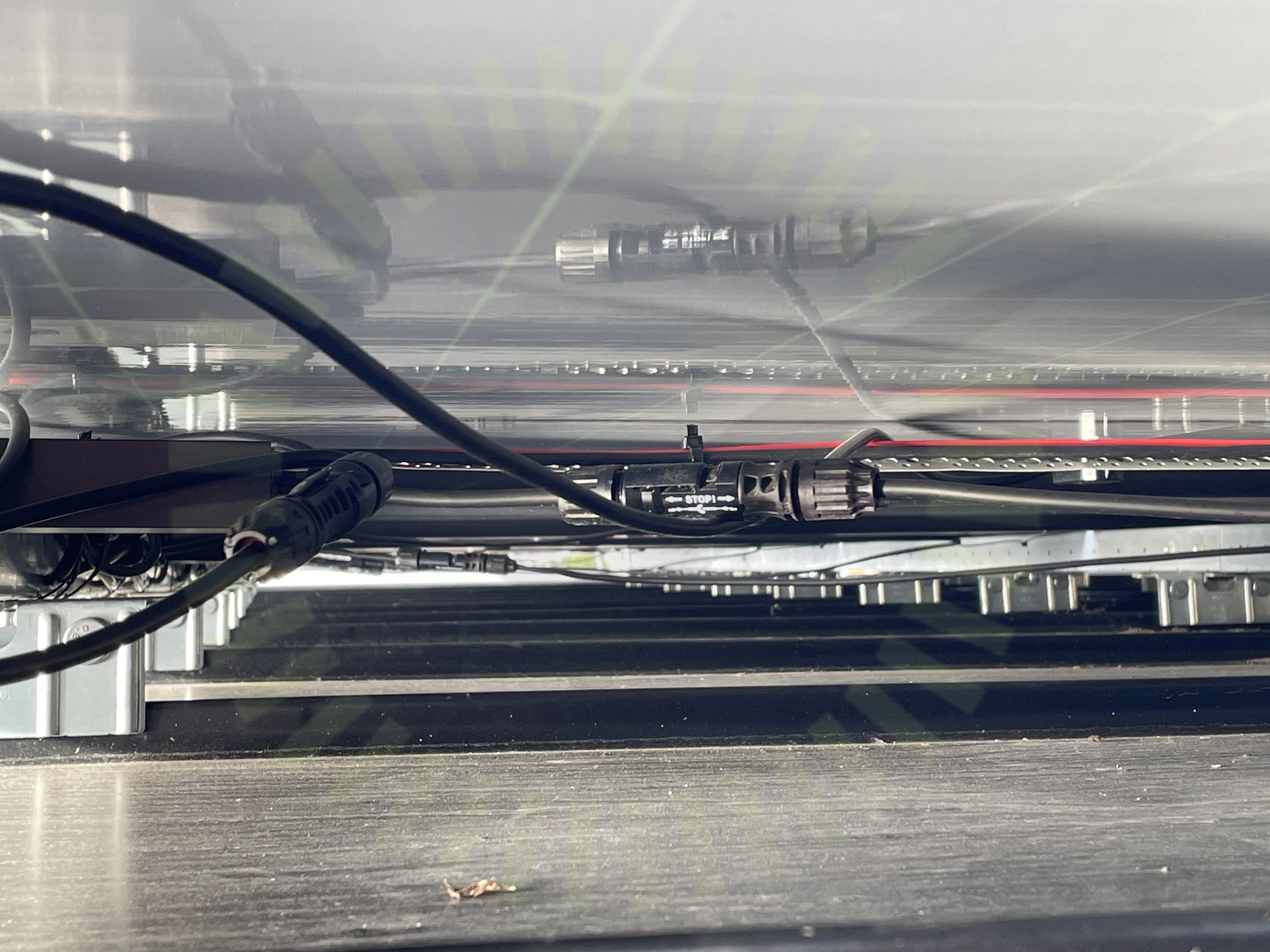

2.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Spänningar i ram

Strängförläggning

Tak 1, Huawei: SUN2000P - 450W

Anmärkningar

1/4

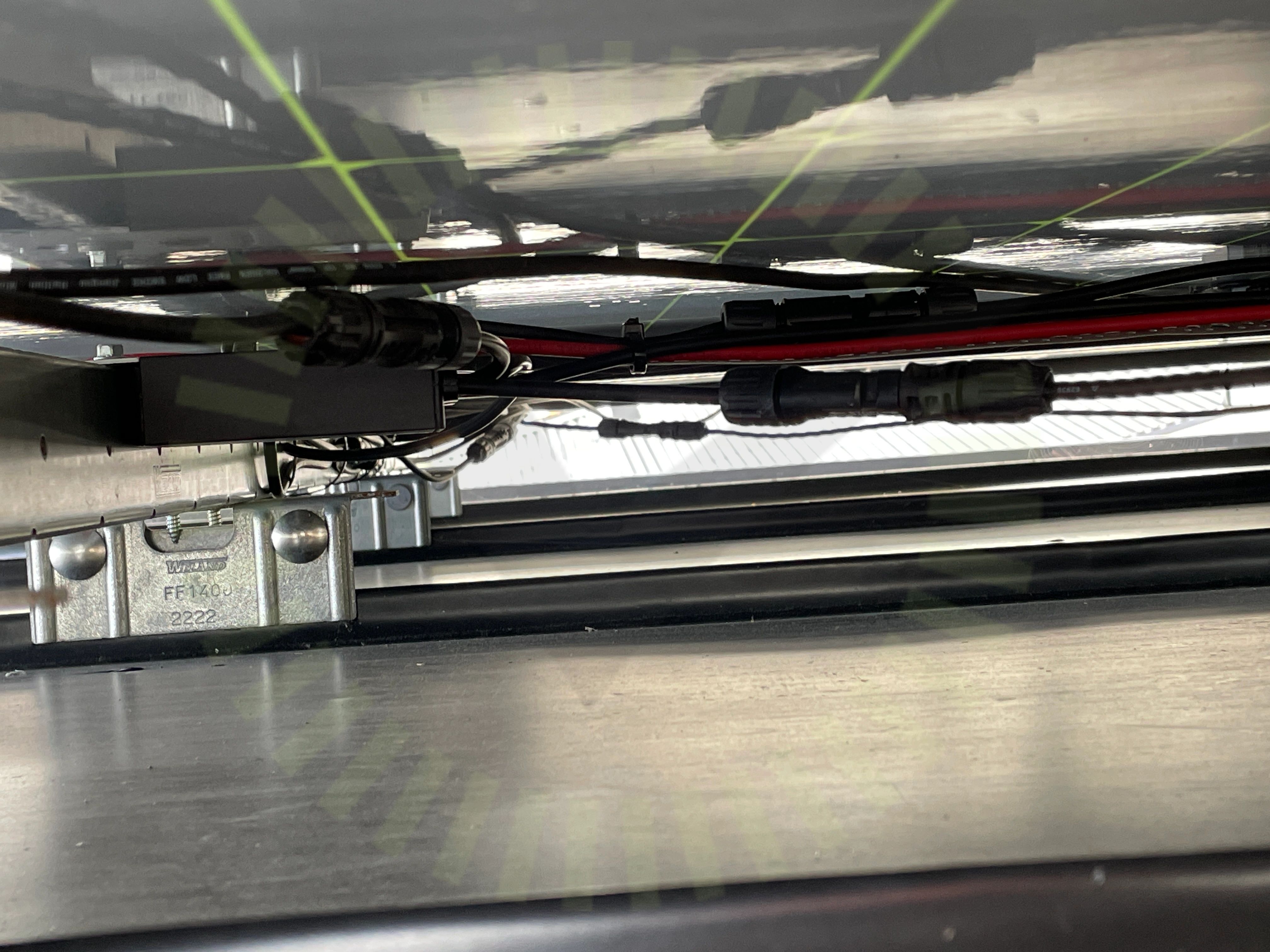

3.1 Dragavlastade

Inte godkänd

Kabelanslutning i optimerare ej dragavlastad

Godkända kontrollpunkter

3/4

Fastsäkring av produkt

Kontakter

Placering

Tak 1, Weland Stål: Falsfäste

Anmärkningar

6/20

4.1 Falsfästenas CC

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt.

MA5101 Sid 1 (1) | Version 4 - 221219

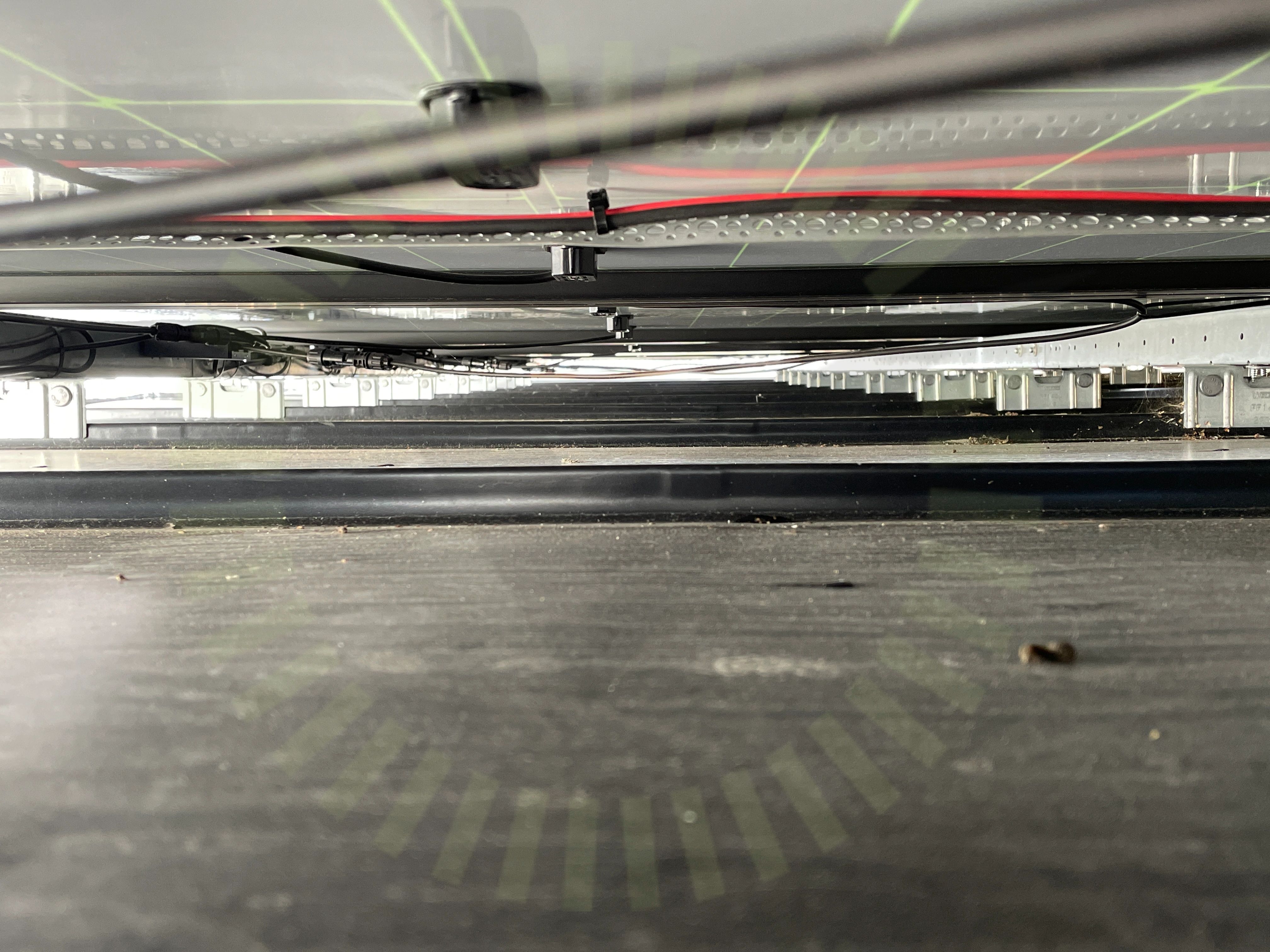

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

4.3 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

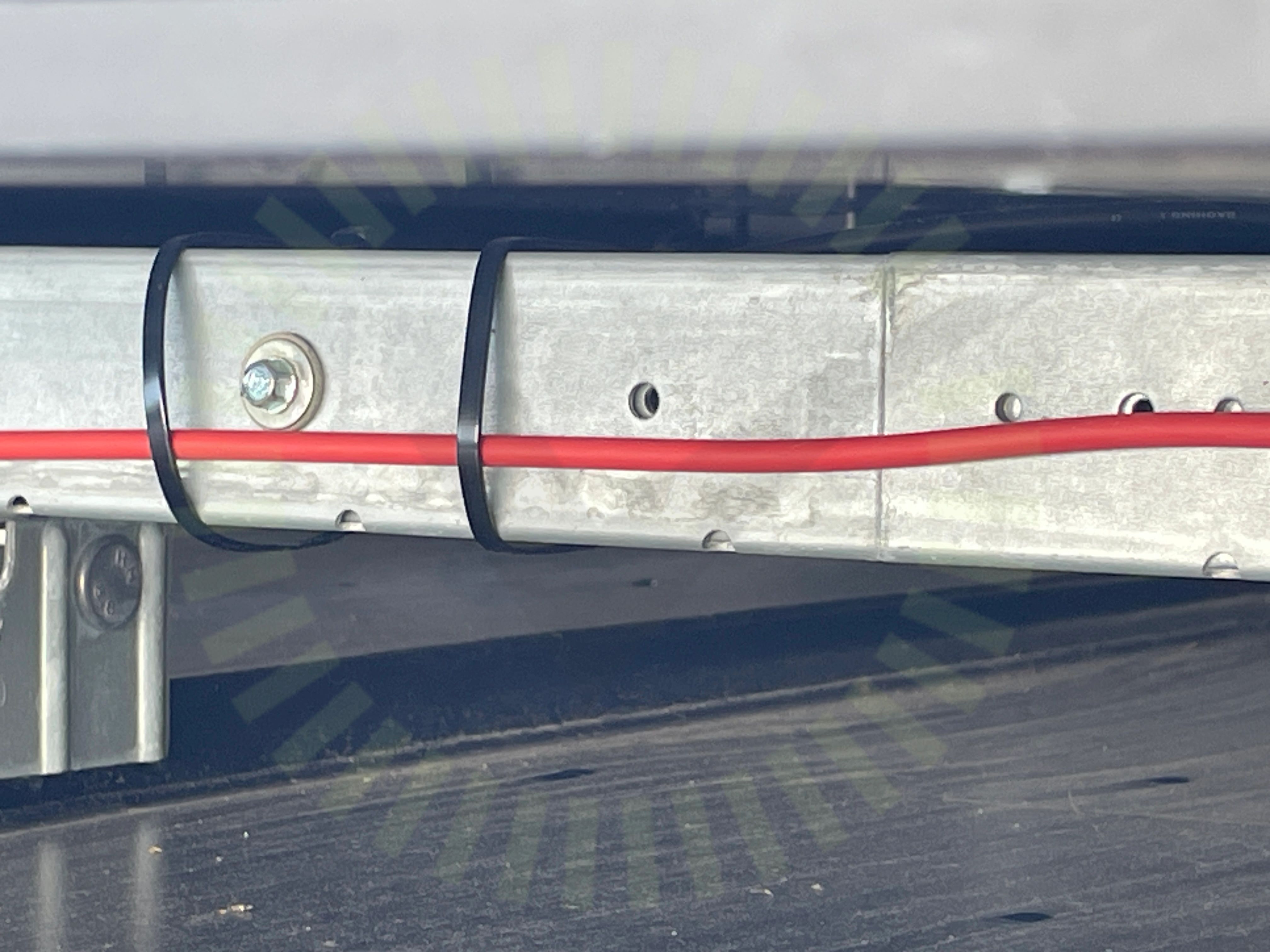

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

4.5 Snö- och Vindlastberäkning

Inte godkänd

Layout och antal paneler i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

4.6 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

Godkända kontrollpunkter

14/20

DC kabel förläggning

Falsinfästning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Undercentral

Anmärkningar

1/7

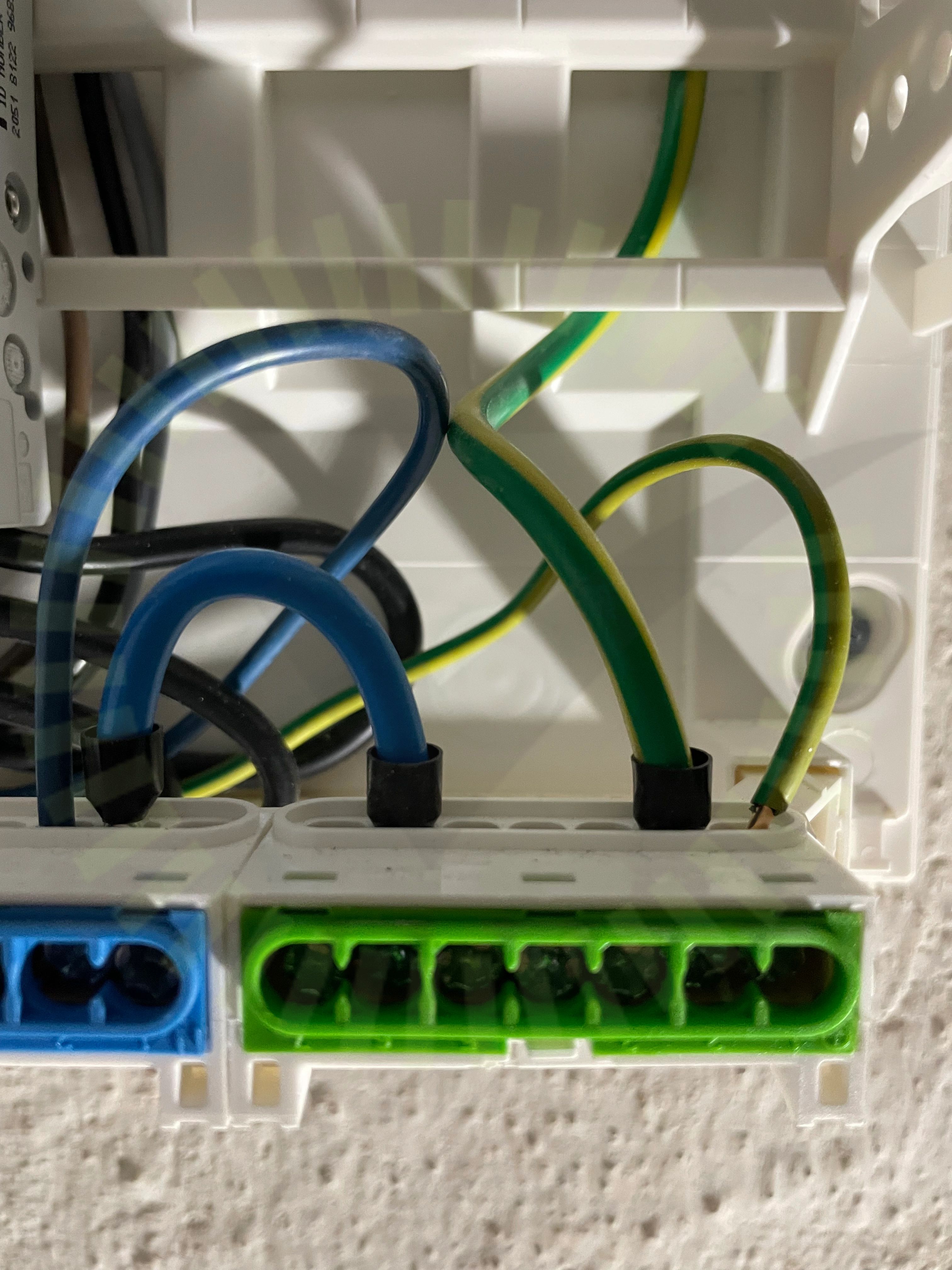

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

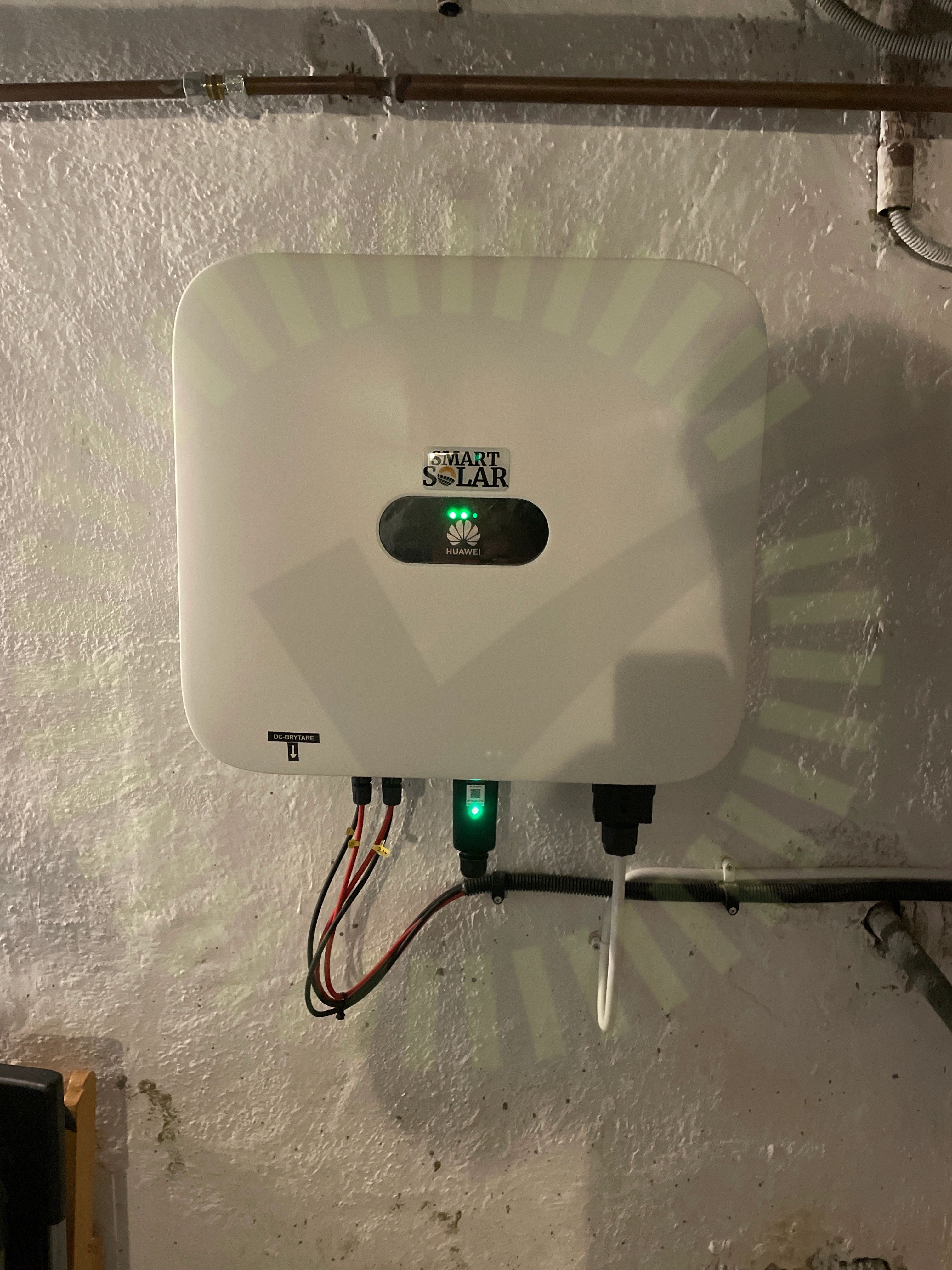

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för backspänning

Ej tillgängligt vid besiktning

1/4

Tillförlitligt fäst

Växelriktare

Anmärkningar

1/33

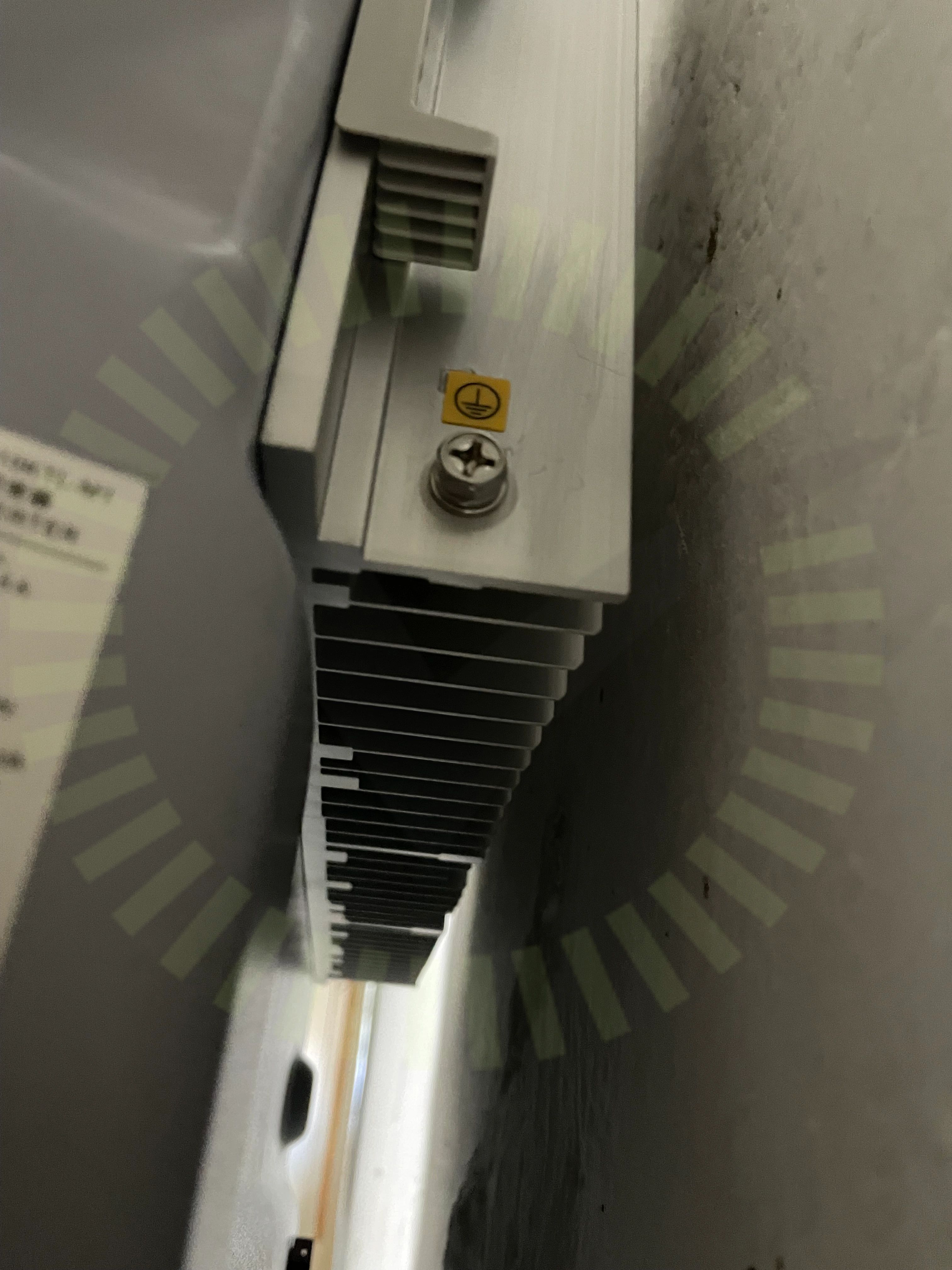

7.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

31/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33

Strängdesign
