Besiktningsrapport
9.0
Installation genom
Skandica Solar
Datum
9 oktober 2023
Ort
Mölnlycke, Västra Götalands län
PEN-ledare
Överlappning
Jordning av chassi
+ 6
91% godkända
9% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SunGrow: SG5-12RT
Tillbehör
Undercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/16

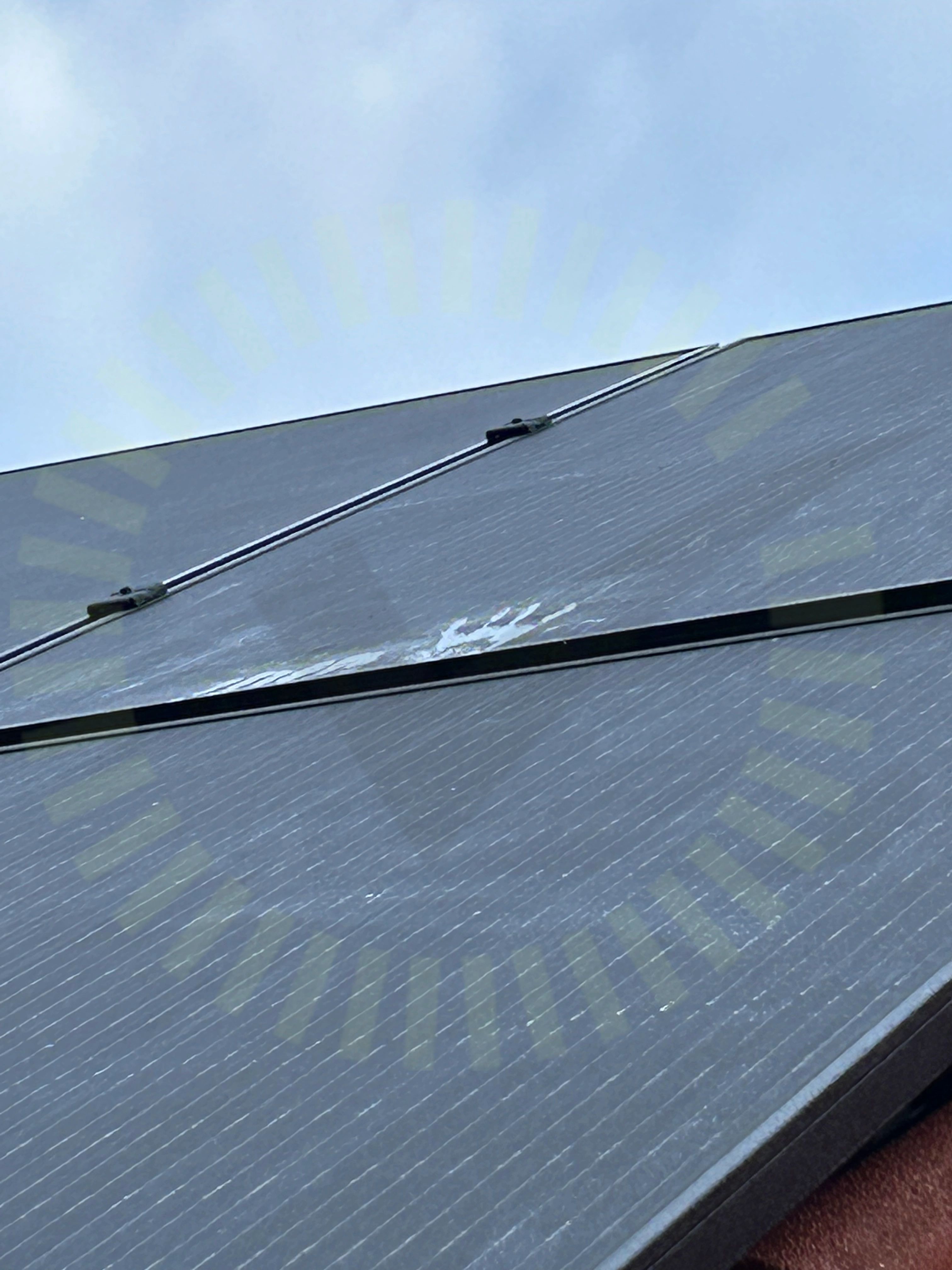

2.1 Punktbelastning
Inte godkänd
Panelernas framsida har utsatts för punktbelastning.
2.2 Överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Godkända kontrollpunkter
13/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/23

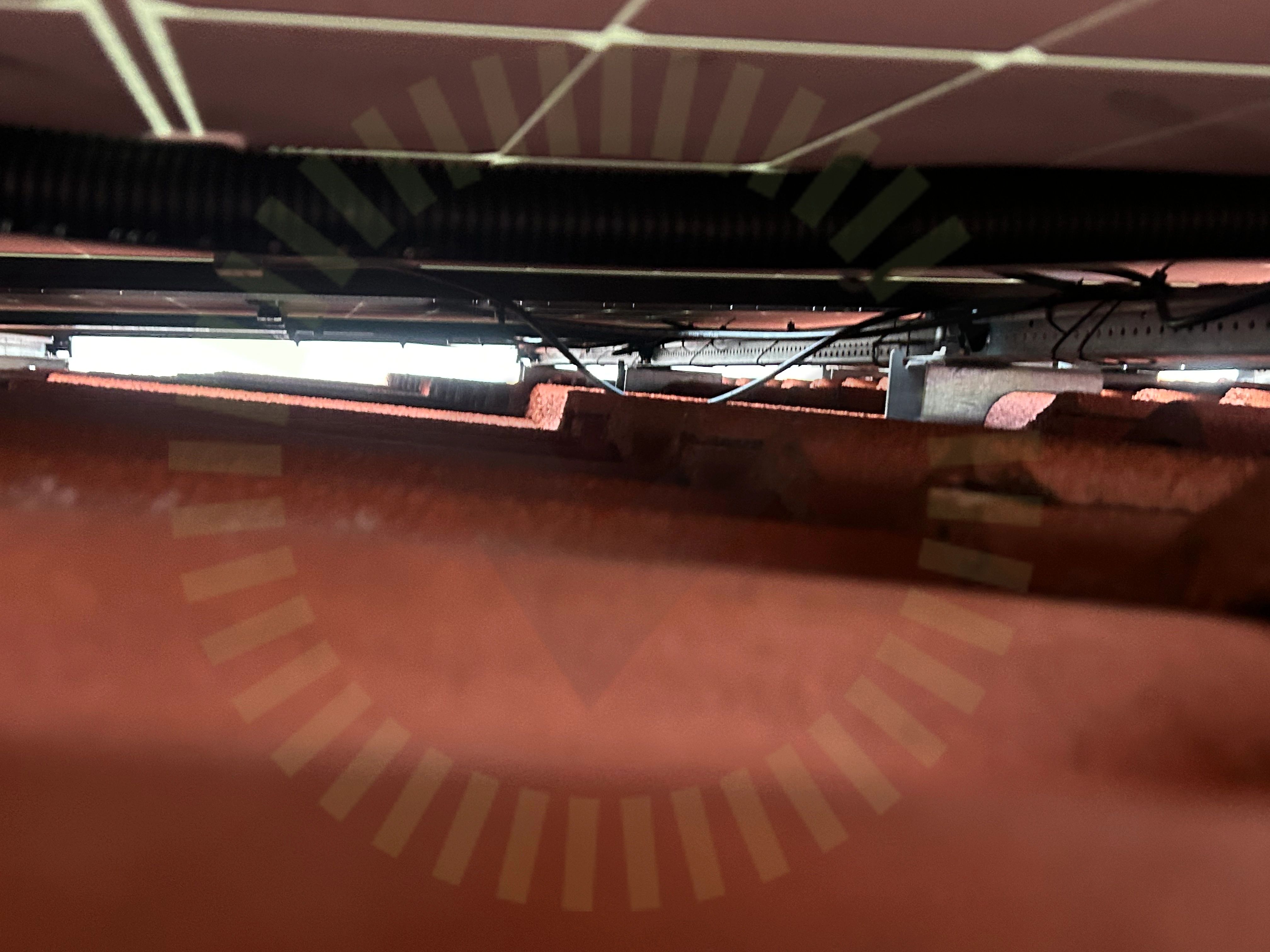

3.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
Godkända kontrollpunkter
22/23
Undercentral
Anmärkningar
1/7
4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
6/7
Varselmärkning
Anmärkningar
1/5

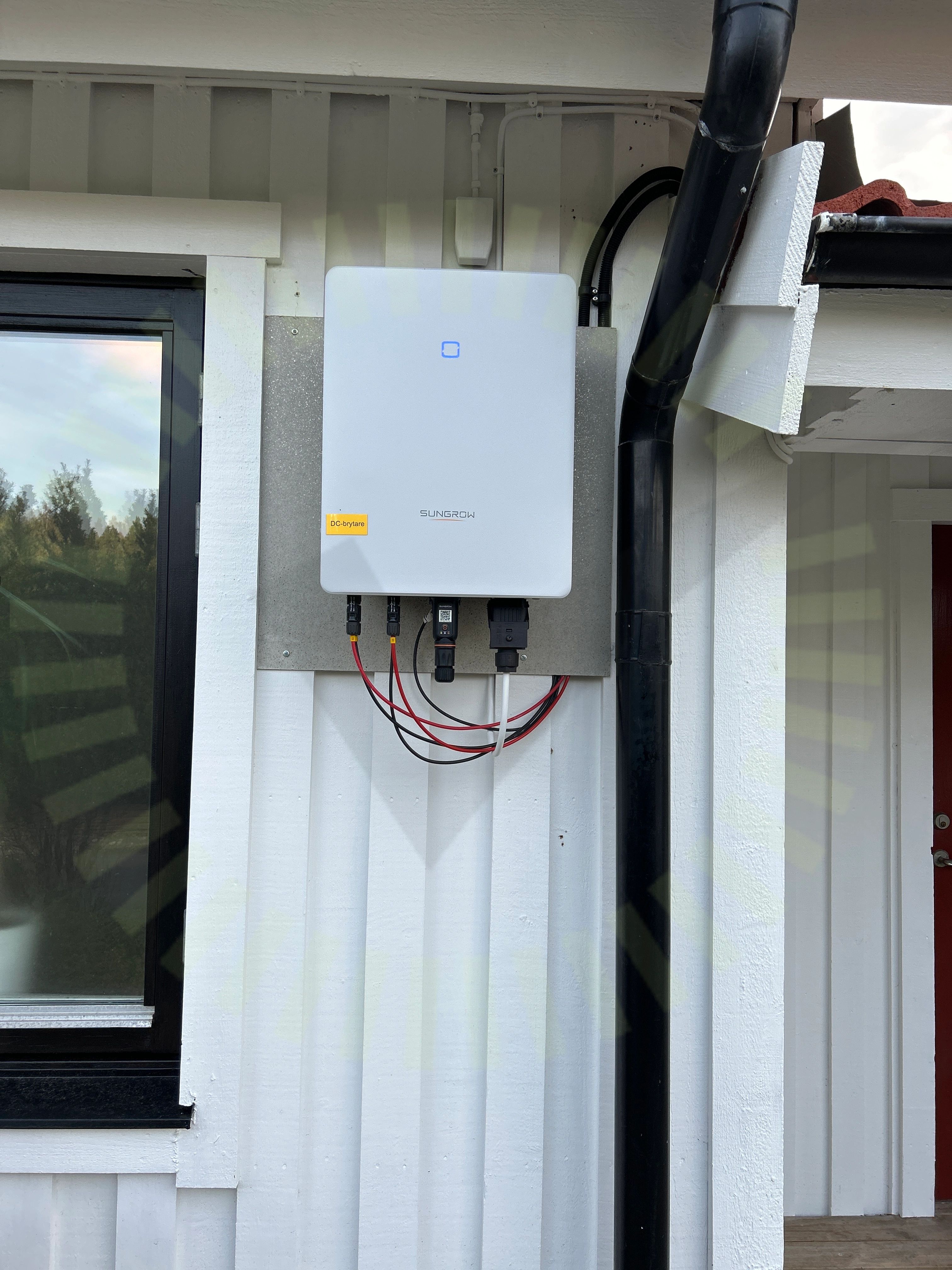

5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
5/36
6.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
6.2 Jordfelsbrytare
Rekommendation
Jordfelsbrytaren bryter inte på rekommenderad mA.
6.3 Förskruvning
Inte godkänd
Låsning för AC kontakten är inte åtdragen.

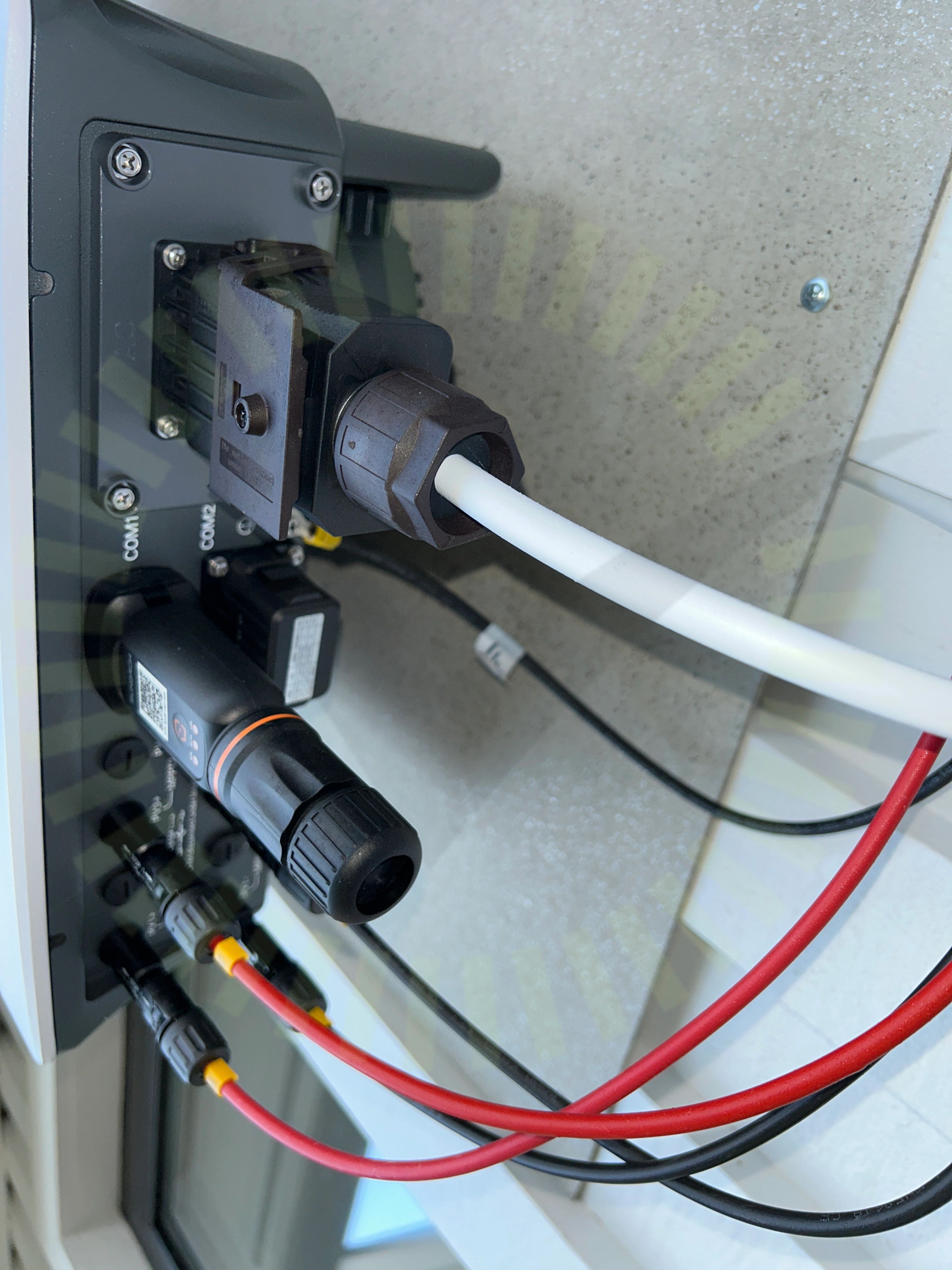

6.4 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
6.5 Strängdesign
Inte godkänd
Paneler i olika lutning är kopplade i samma sträng.
