Besiktningsrapport

9.4

Installation av

SO Solkraft AB

Datum

21 september 2023

Ort

Täby, Stockholms län

Takkrokarnas CC

Kontaktdon

Stress på kontakter

+ 4

91% godkända

9% ej godkända

Om installationen

Paneler

Solitek: BLACKSTAR SOLID B.60

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Säkerhetsbrytare AC (6)Tak 1, Solitek: BLACKSTAR SOLID B.60 (14)Tak 1, Weland Stål: Råspont (27)Undercentral (10)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

4/4

Avtal

Kundkommentar

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, Solitek: BLACKSTAR SOLID B.60

Anmärkningar

4/14

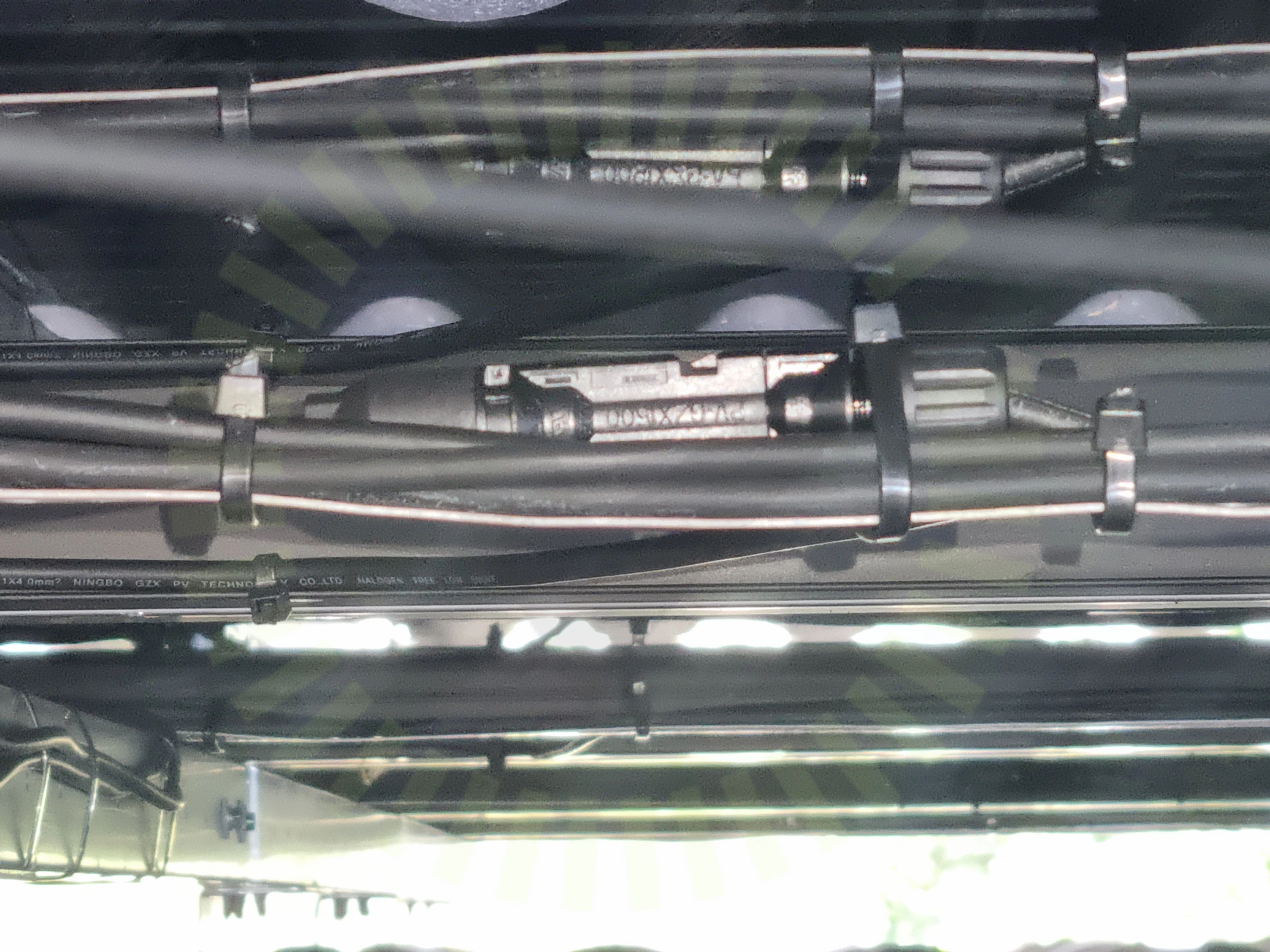

3.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

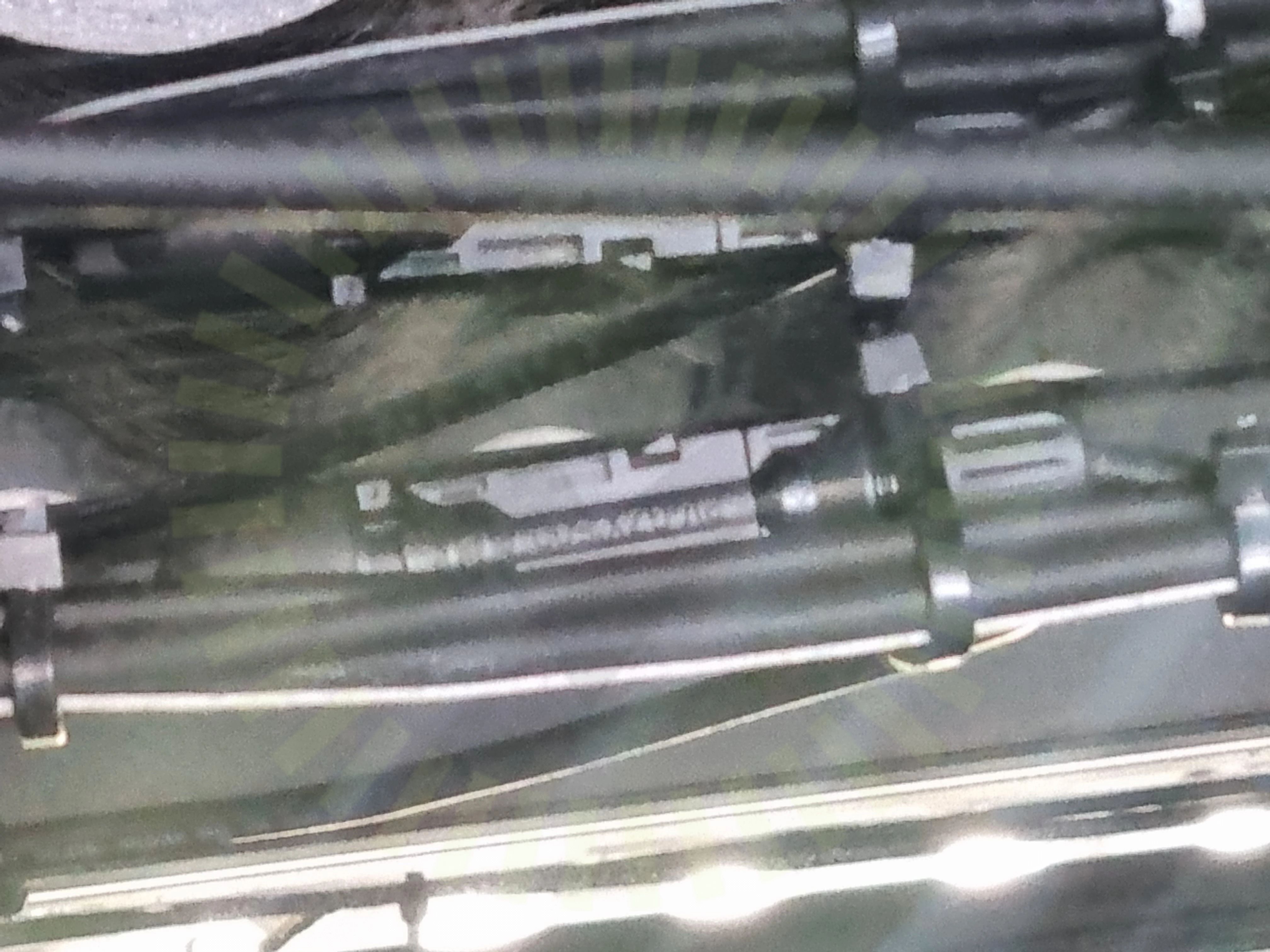

3.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

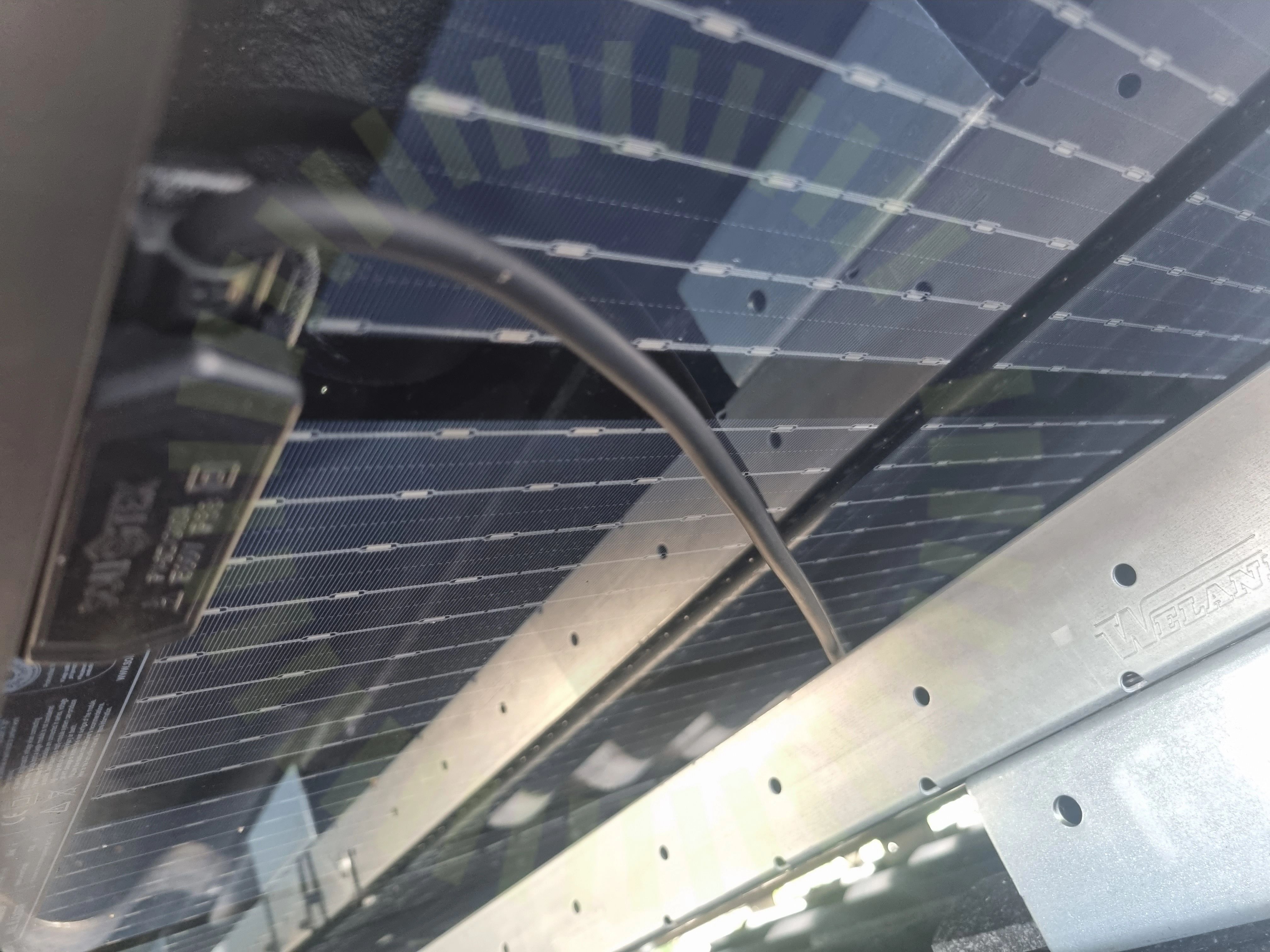

3.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress. Hänger långa sträckor med kontakter utan någon form av dragavlastning

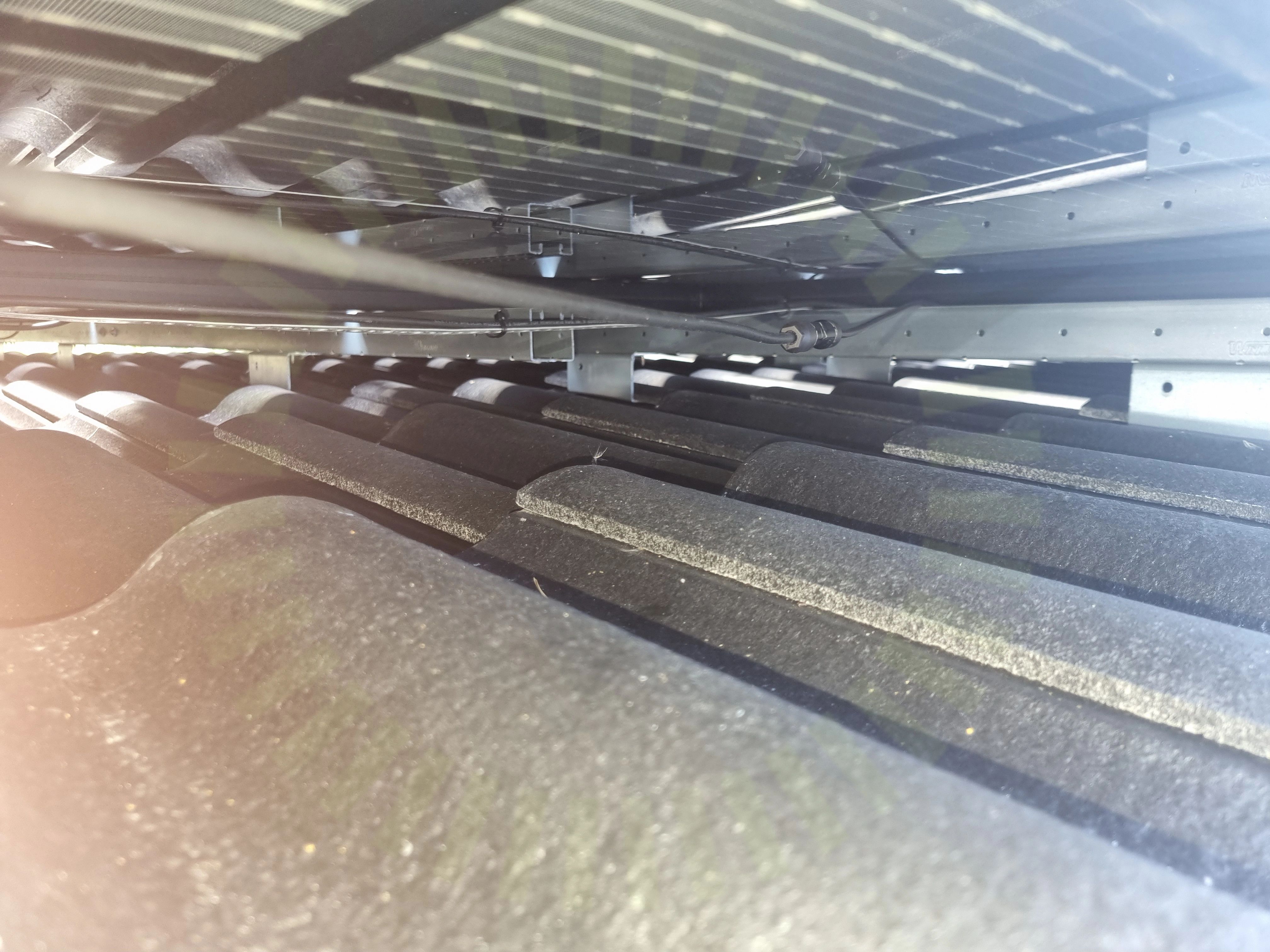

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/14

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

2/23

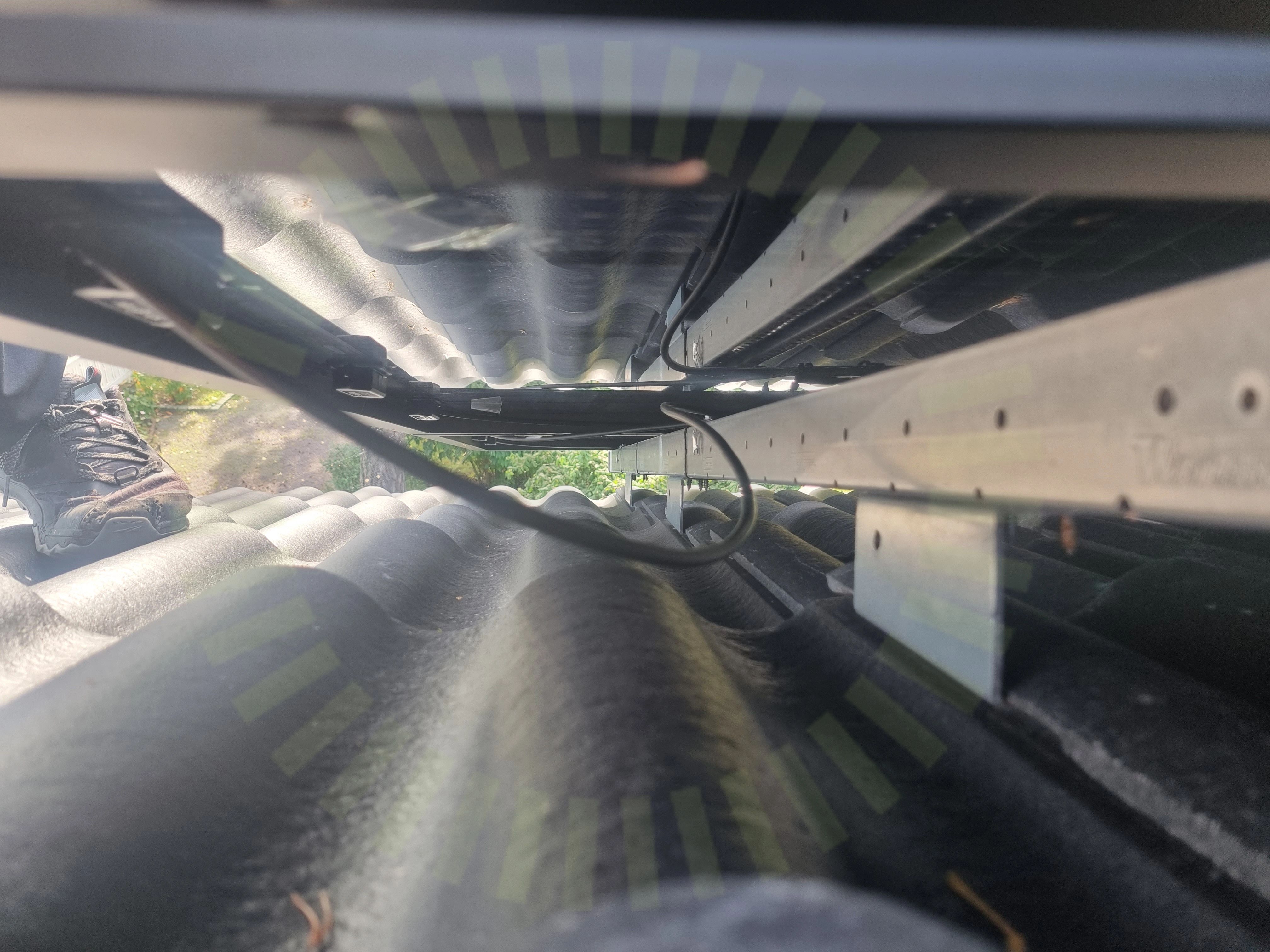

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

4.2 Takkrokarnas CC

Inte godkänd

Takrkokarnas maximala cc mått är överstiget, uppmätt avstånd 960mm. Det sitter 40 infästningar på taket och enligt lastberäkning ska minst 50 användas.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

2/23

Takgenomföring

Tvådelad Takkrok

Undercentral

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

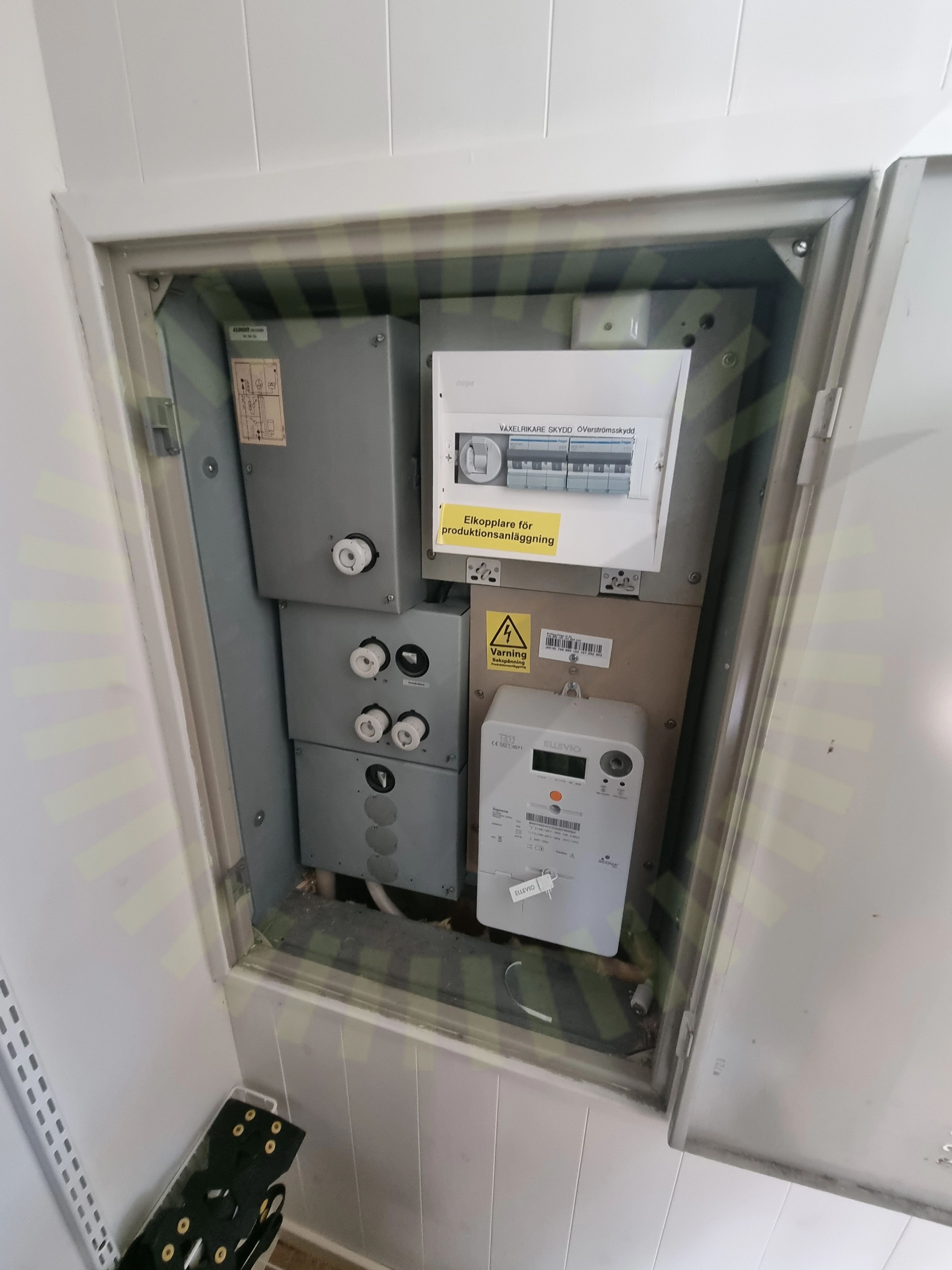

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

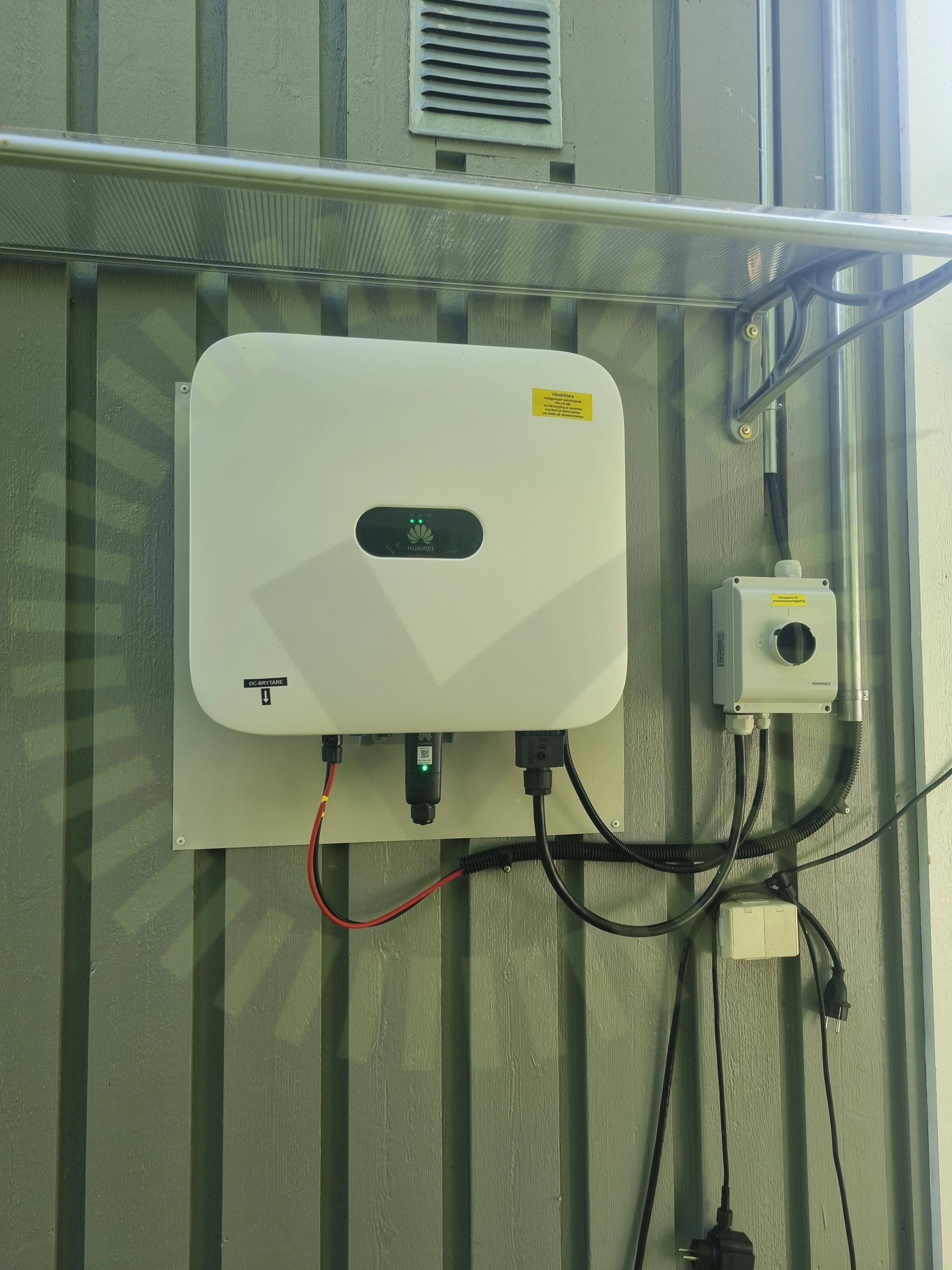

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Växelriktare

Godkända kontrollpunkter

32/32

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Missvisande varselmärkning

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
