Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Sesol

Datum

31 maj 2023

Ort

Ervalla, Örebro län
Skadat kablage
AC kablage skarp kant
Uppskalad ledare
89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Kundkommentar

Montaget blev felgjort flera gånger, fel montagesystem, kunden har haft mycket problem med installatören.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3
Strängschema

Batteri

Anmärkningar

2/12

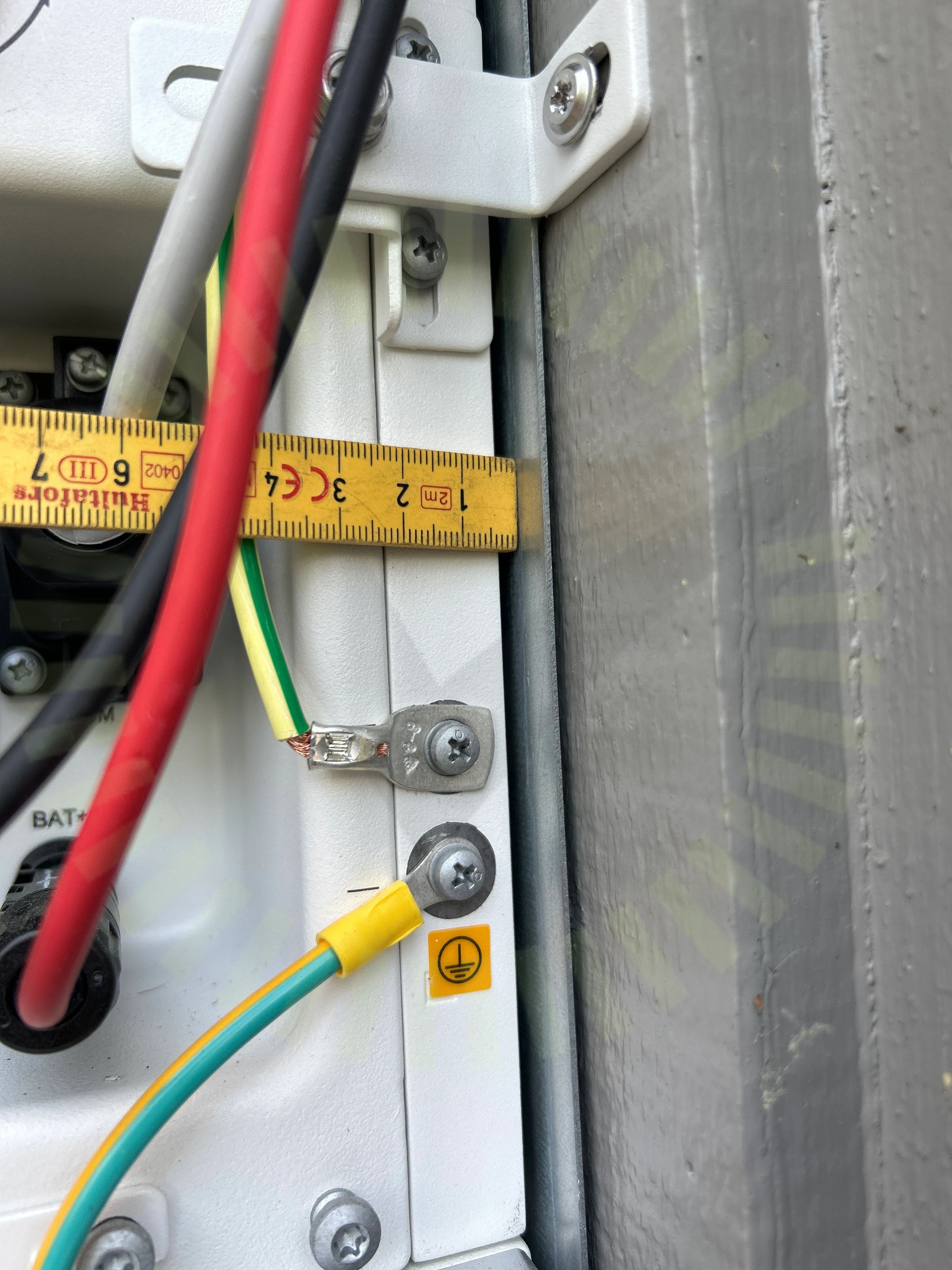

Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar
Fastsäkring av produkt

2.2 Fastsäkring av produkt

Rekommendation

Skruven ej ordentligt iskruvad. Batteriet är dock ordentligt förankrat i väggen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/12
Avstånd till växelriktareBatteri PEInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/33

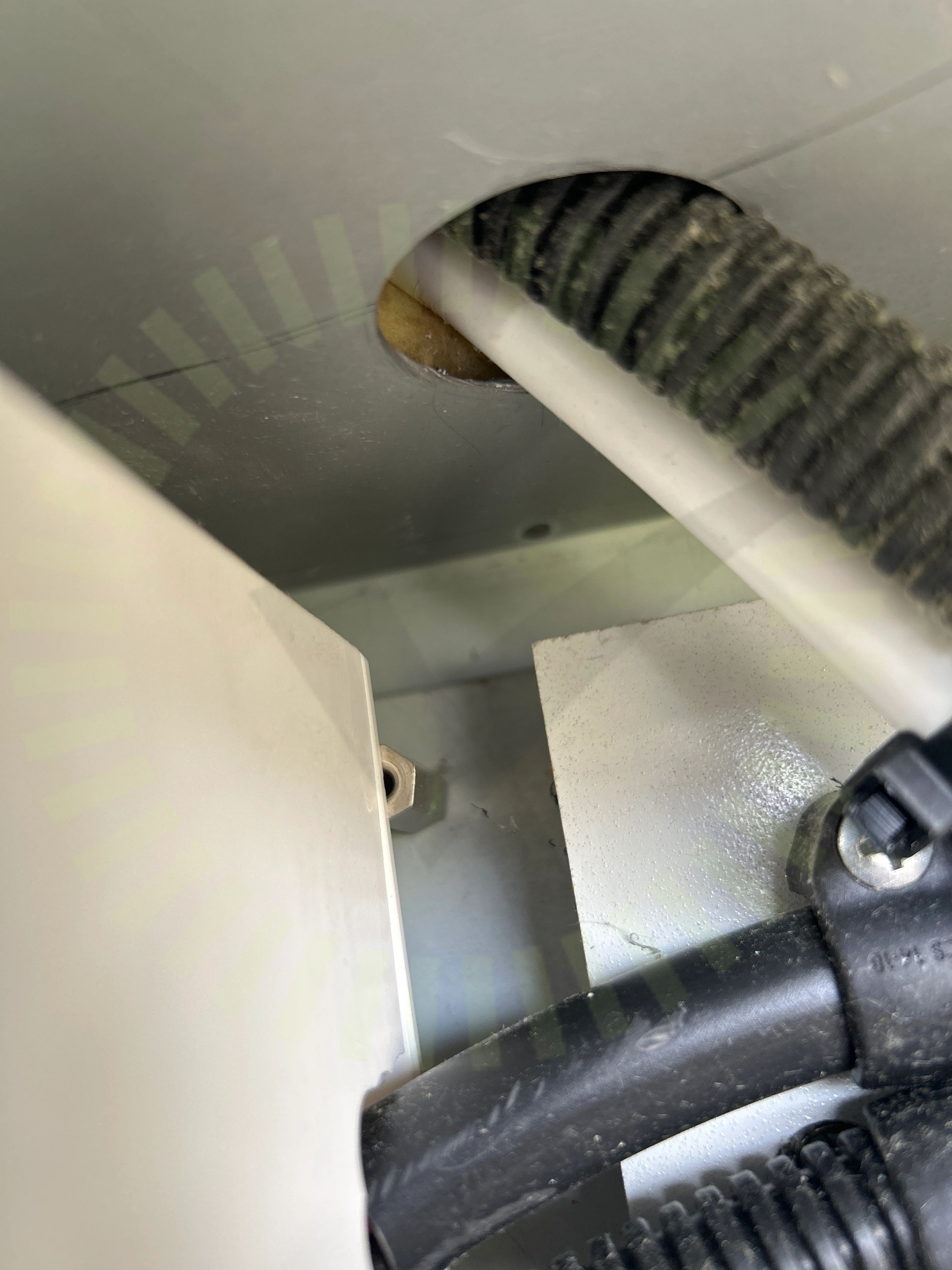

AC kablage skarp kant

4.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

Väderbeständigt material

4.2 Väderbeständigt material

Inte godkänd

Använt material är ej väderbeständigt.

Skadat kablage

4.3 Skadat kablage

Inte godkänd

Kabeln skaver mot metallkant.

Uppskalad ledare

4.4 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Godkända kontrollpunkter

29/33
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSträngdesignSäkringsdimensionSäkringsdimensionVentilation
