Besiktningsrapport

8.1

Installation genom

Sesol

Datum

31 maj 2023

Ort

Ervalla, Örebro län

Föremål mellan skena och panelram

Skadat kablage

AC kablage skarp kant

+ 12

82% godkända18% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

7/27

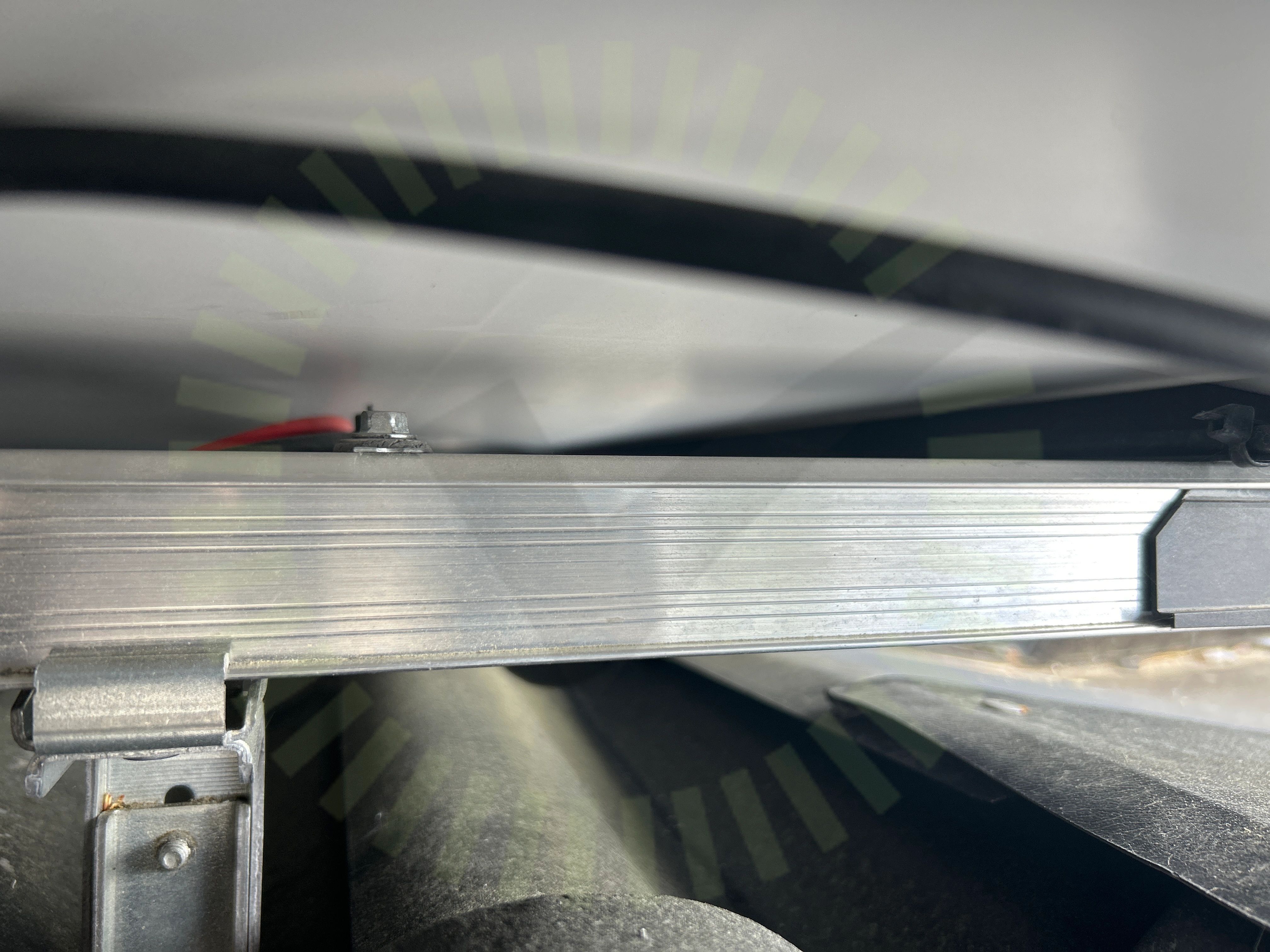

1.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

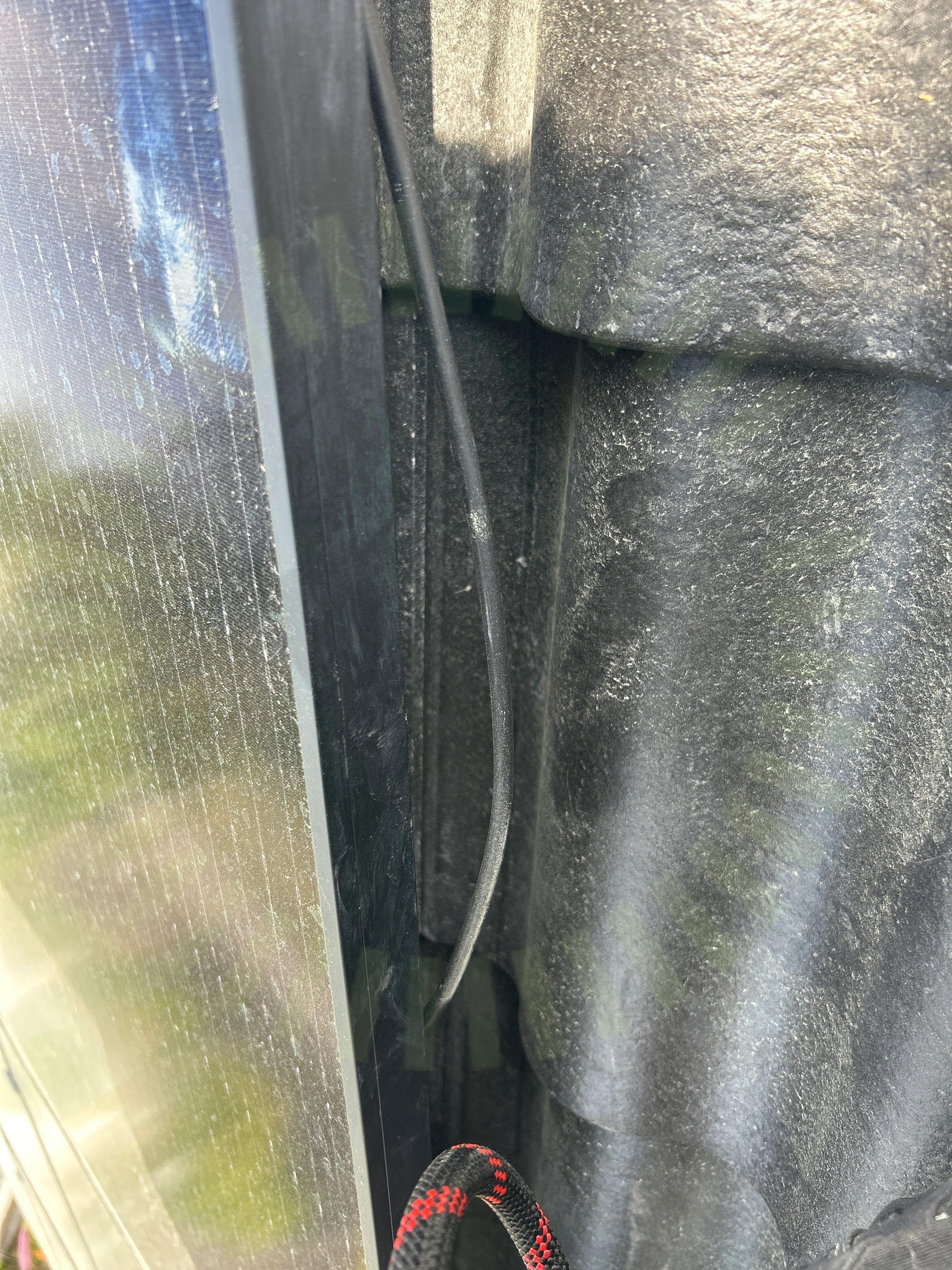

1.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

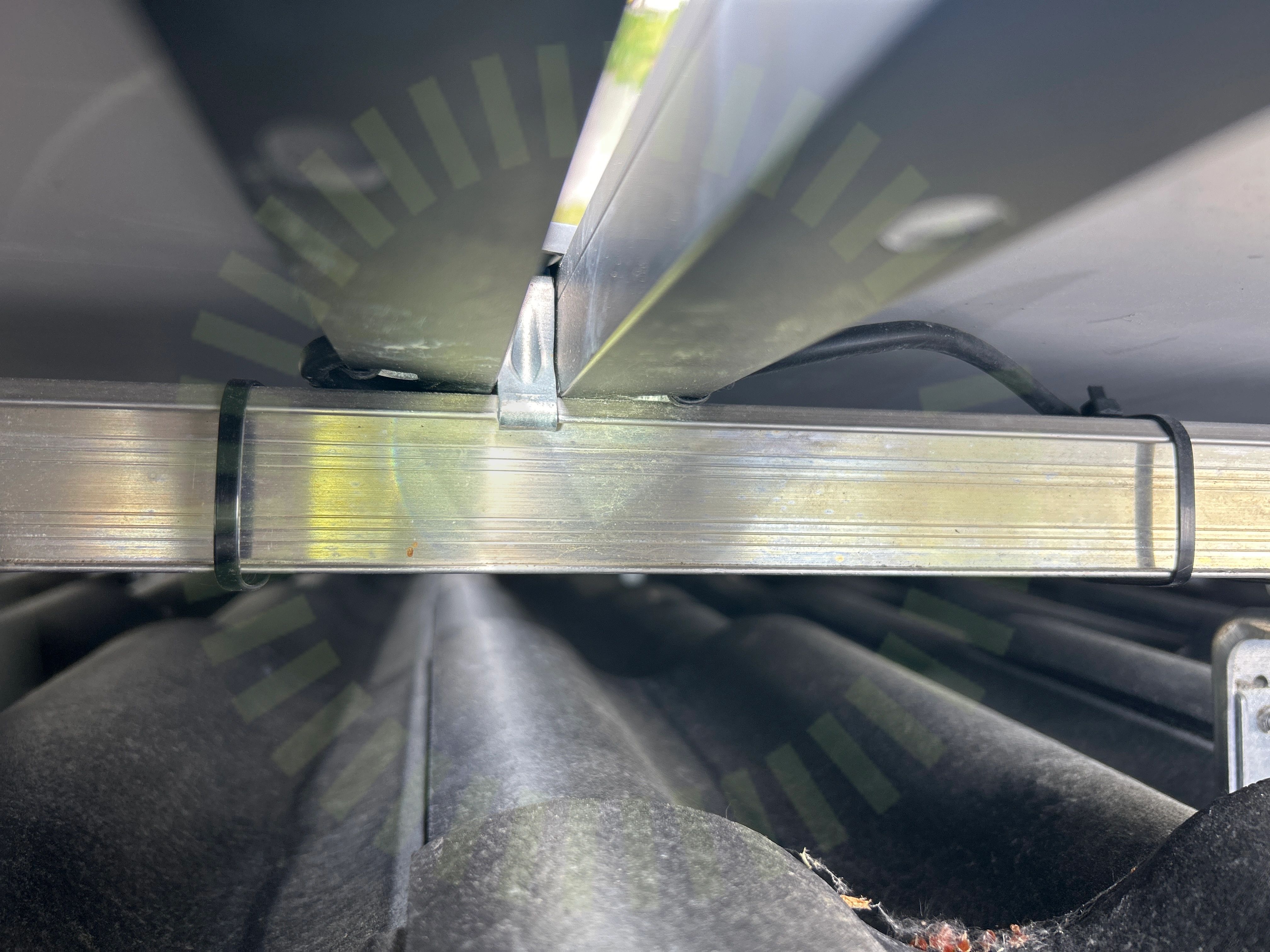

1.3 Föremål mellan skena och panelram

Inte godkänd

Kabel ligger klämd mellan skena och panelram.

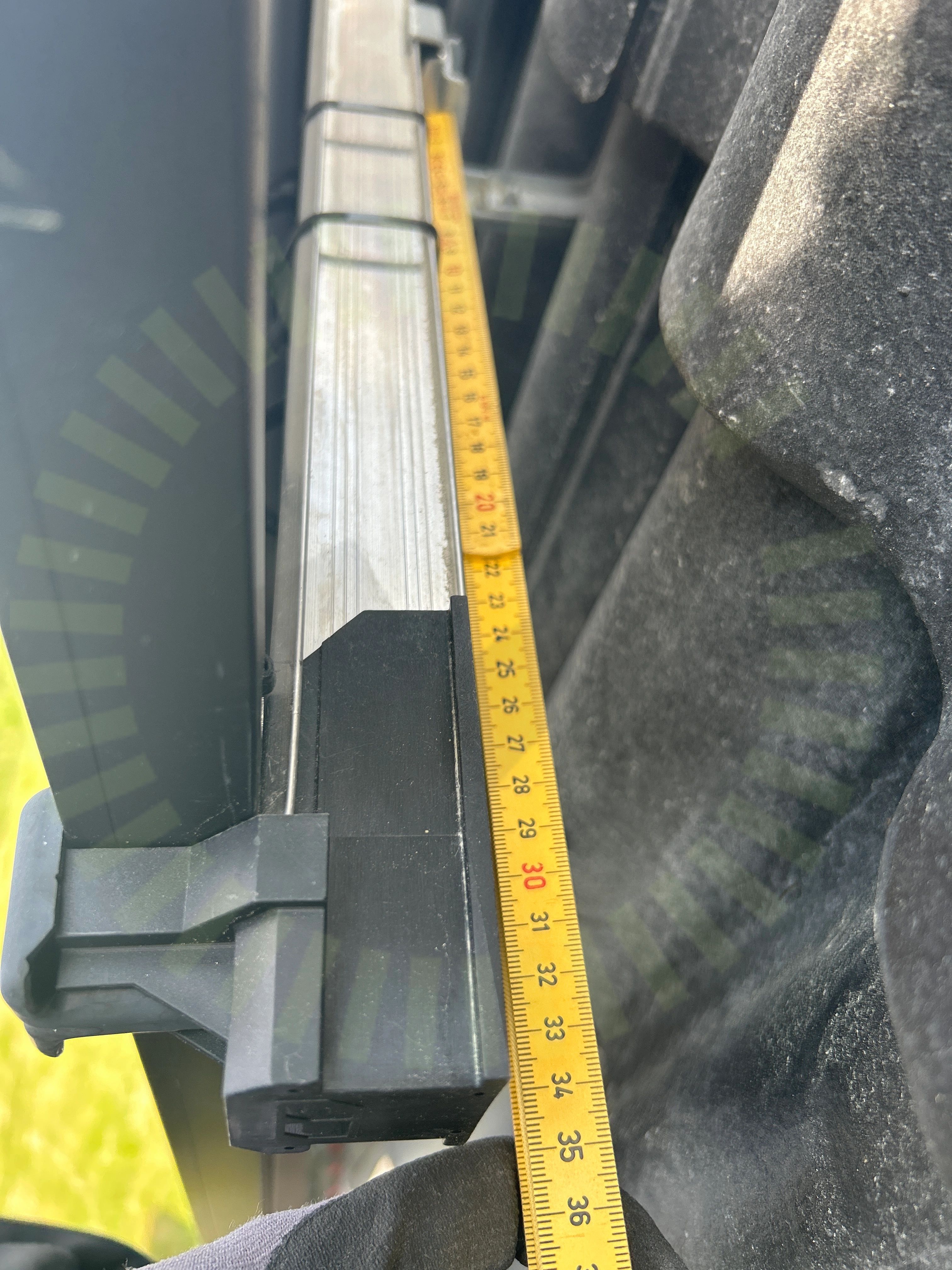

1.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

1.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är gjord för ett annat montagesystem. Lastberäkning för aktuellt system saknas.

Tillverkarens montageanvisningar

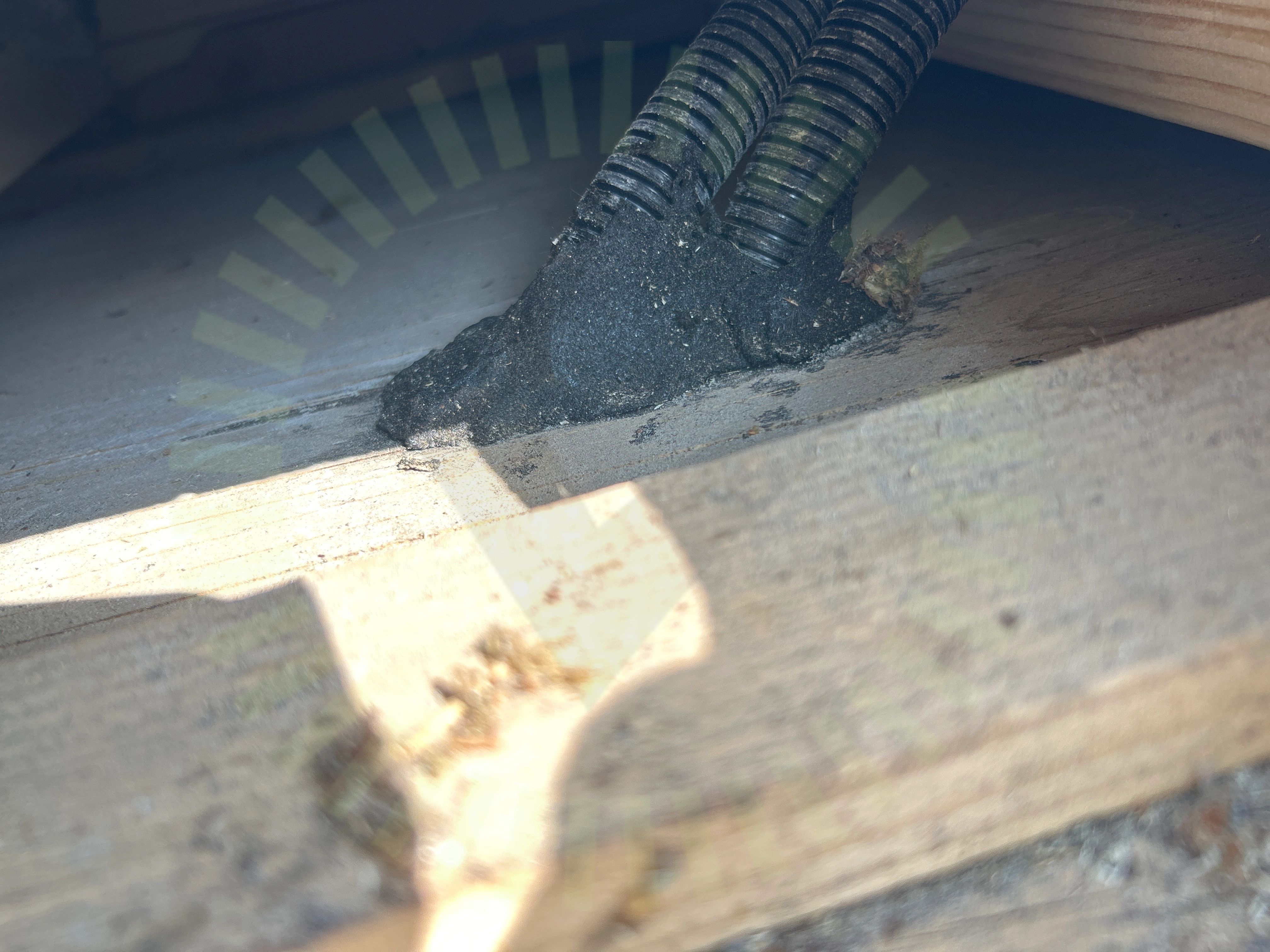

1.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

1.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/27

DC kabel förläggningKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/12

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

2.2 Fastsäkring av produkt

Rekommendation

Skruven ej ordentligt iskruvad. Batteriet är dock ordentligt förankrat i väggen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/12

Avstånd till växelriktareBatteri PEInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/41

3.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

3.2 Avtal

Kundkommentar

Montaget blev felgjort flera gånger, fel montagesystem, kunden har haft mycket problem med installatören.

Avtal

3.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

3.4 Skadat kablage

Inte godkänd

Kabeln skaver mot metallkant.

3.5 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

3.6 Väderbeständigt material

Inte godkänd

Använt material är ej väderbeständigt.

Godkända kontrollpunkter

35/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

Longi: LR5-54HPB 390-410M

Anmärkningar

2/15

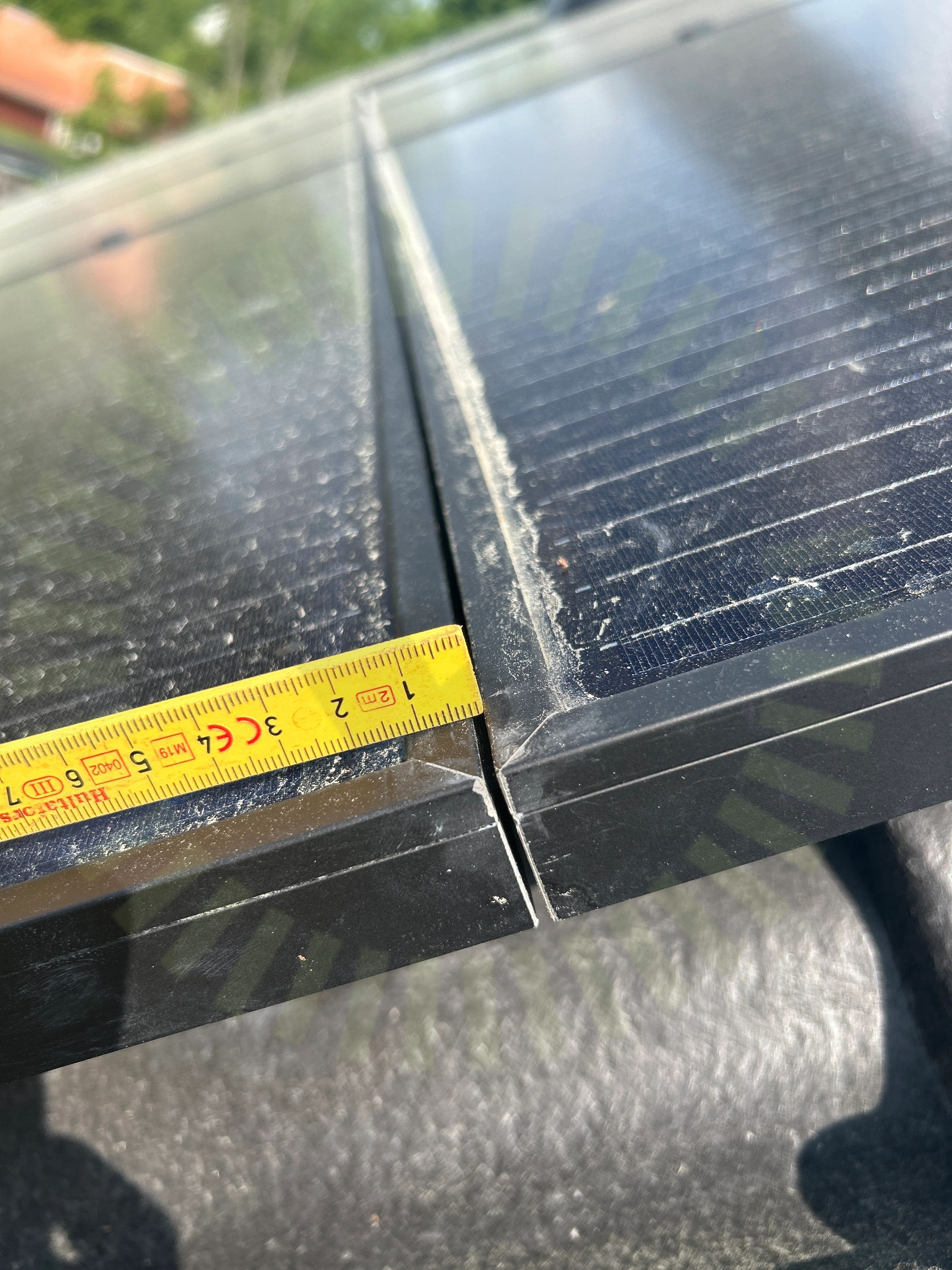

4.1 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

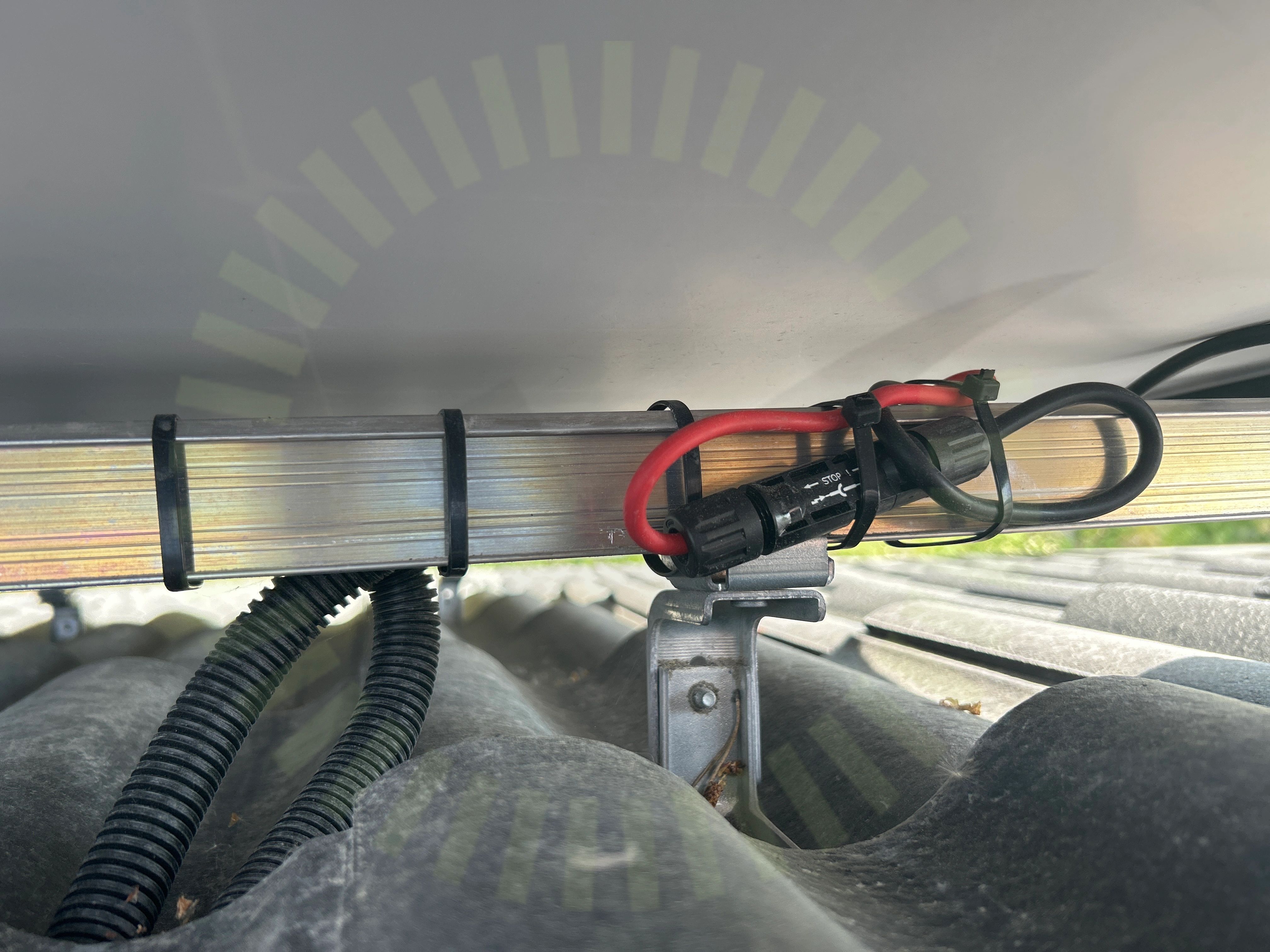

4.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

12/15

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Smartmätare: CHINT DTSU666

Anmärkningar

1/1

5.1 Smartmätare

Kundkommentar

Smartmätaren är felinstallerad, men ska åtgärdas inom kort.

Tillverkarens anvisningar

Tegel, ESDEC Lutande Panntak

Anmärkningar

1/1

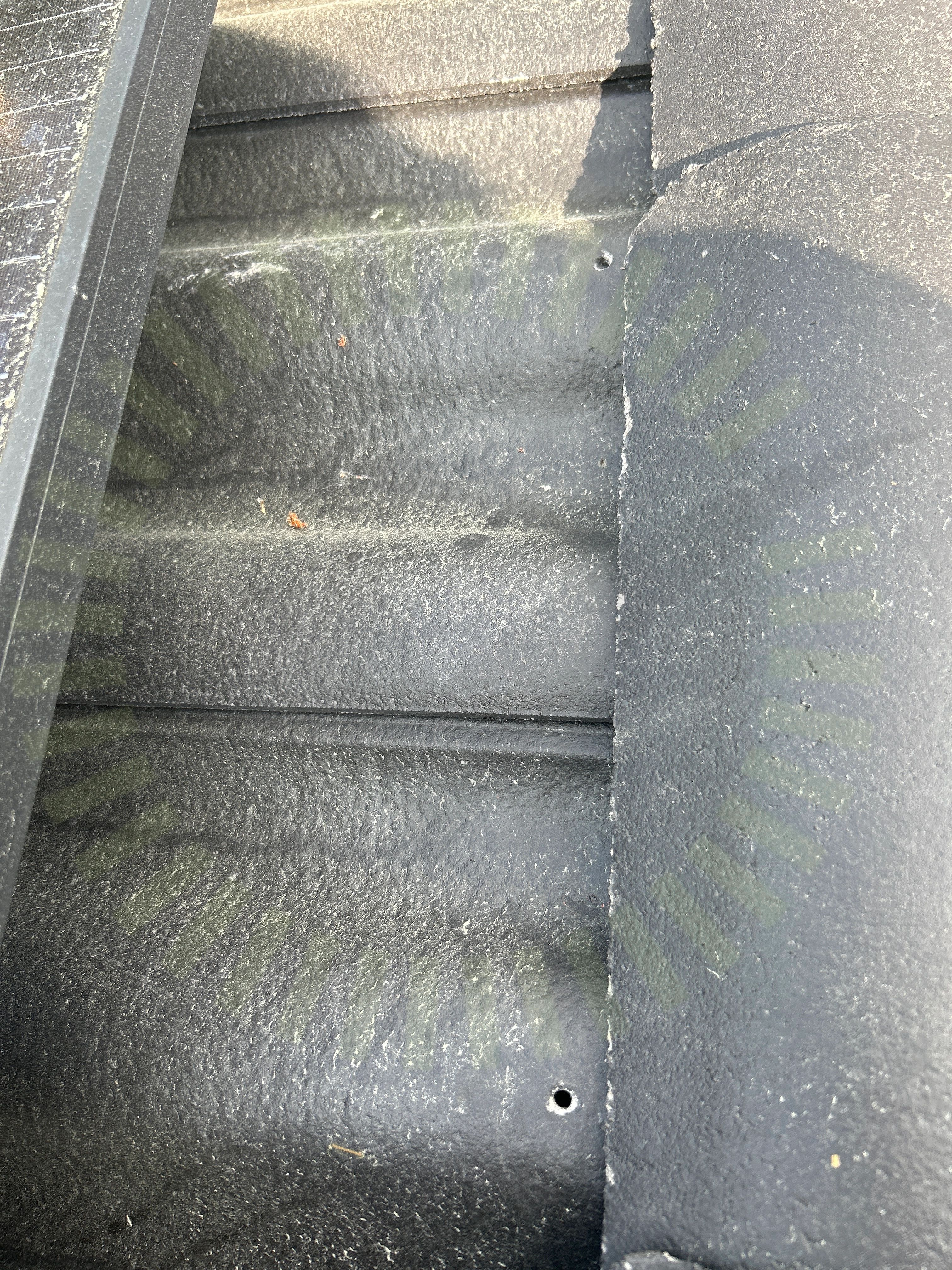

6.1 Lösa takpannor

Inte godkänd

Takpannor har ej skruvats tillbaka efter kabeldragning.

Tegel, Longi: LR5-54HPB 390-410M

Anmärkningar

1/1

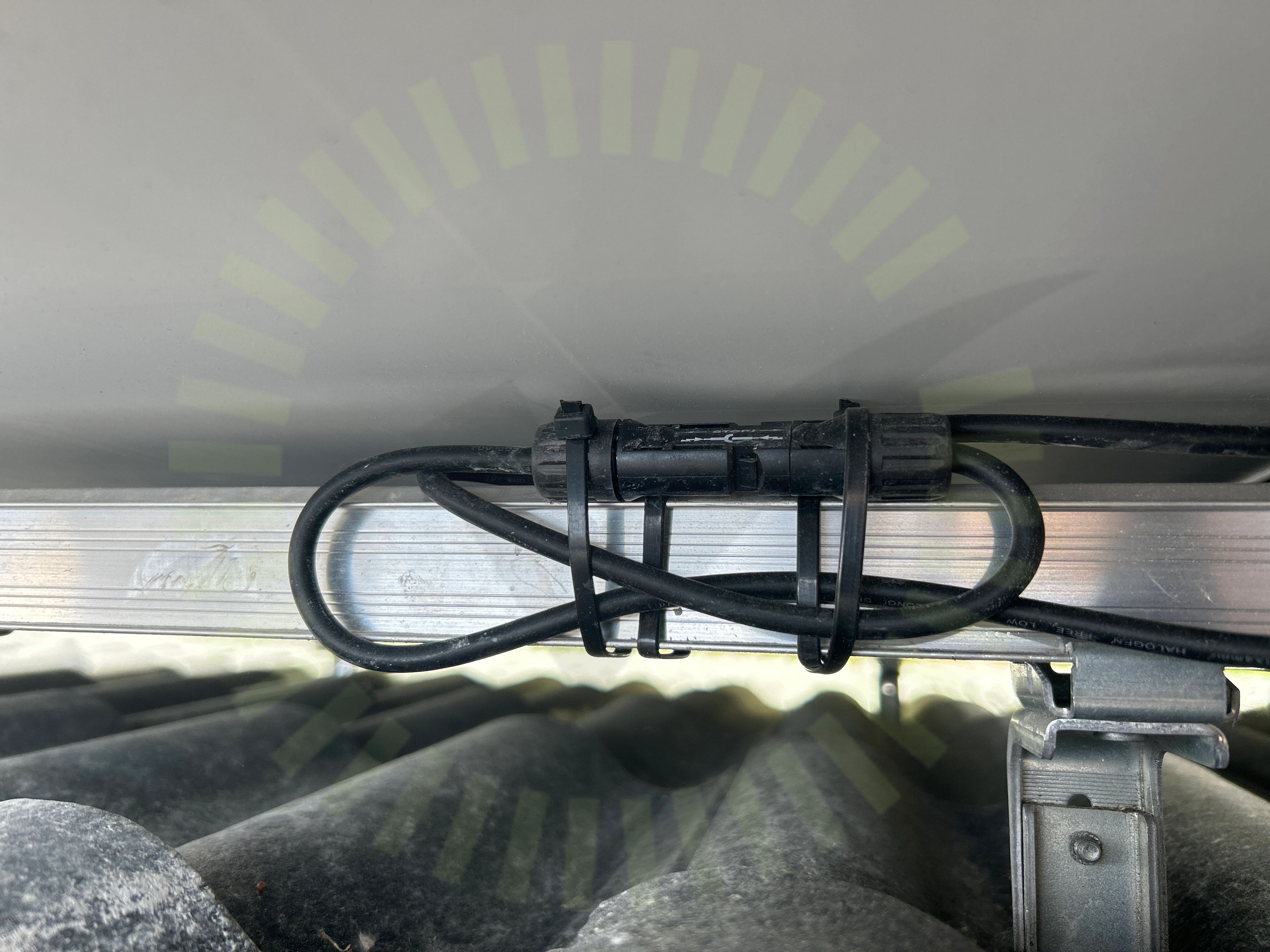

7.1 Buntband över kontakter

Inte godkänd

Buntband får inte placeras över kontakternas hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

Växelriktare

Anmärkningar

1/1

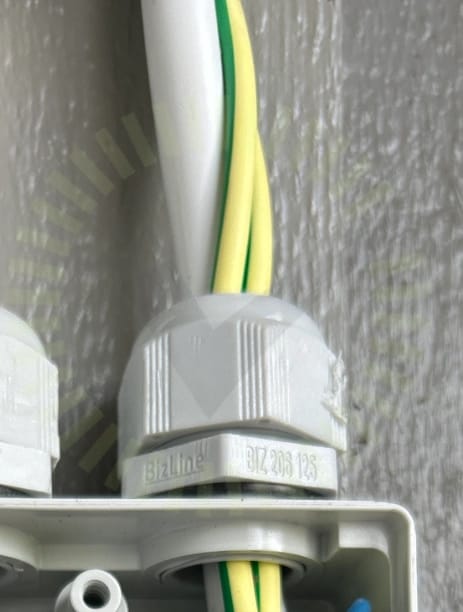

8.1 Förskruvning

Inte godkänd

Förskruvning avsedd för en kabel har tre kablar som går igenom. Påverkar täthet.
