Besiktningsrapport

8.8

Installation genom

Svea Solar

Datum

31 mars 2023

Ort

Ytterby , Västra Götalands län

Klämmornas placering

Kopplingslåda

Skenornas överhäng

+ 3

90% godkända10% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W

MontagesystemCC90- UNUM Betongpannor

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Anmärkningar

4/23

1.1 Klämmans orientering

Inte godkänd

Klämma felvänd

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

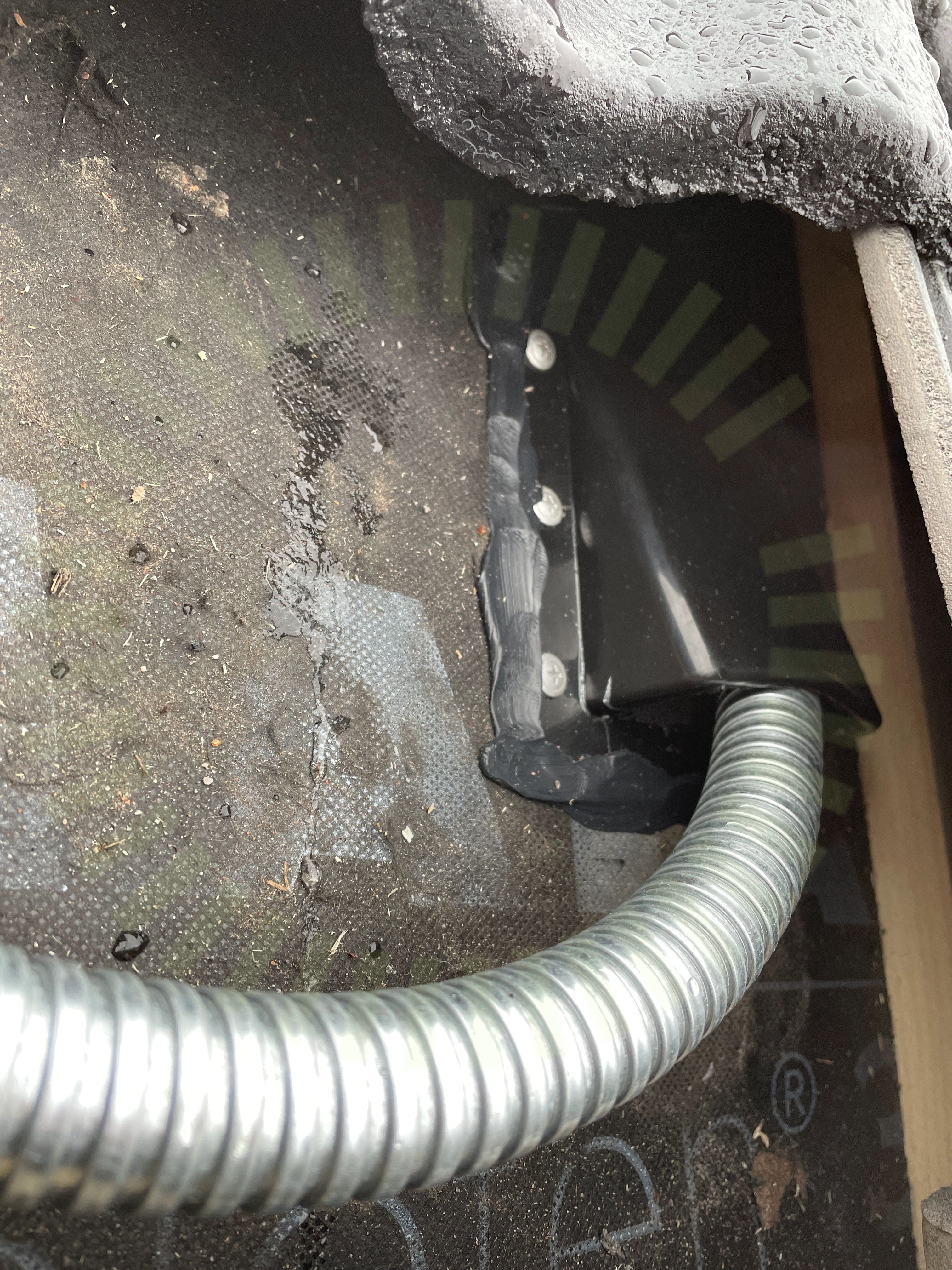

1.2 Takgenomföring

Inte godkänd

Mögelstopper ej monterad enligt tillverkarens anvisningar.

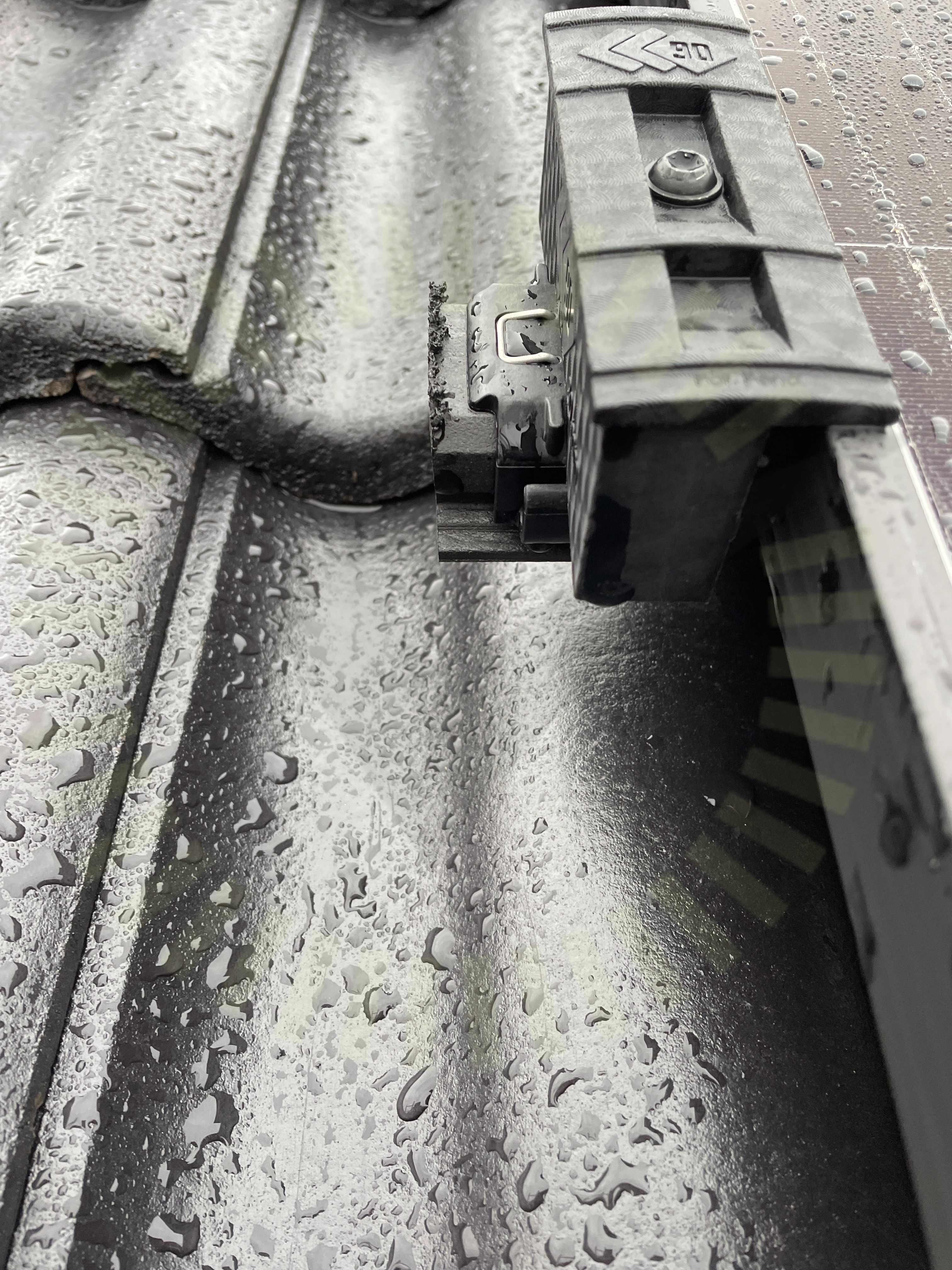

1.3 Skenans utstick för klämma

Inte godkänd

Skenans utstick är för kort

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

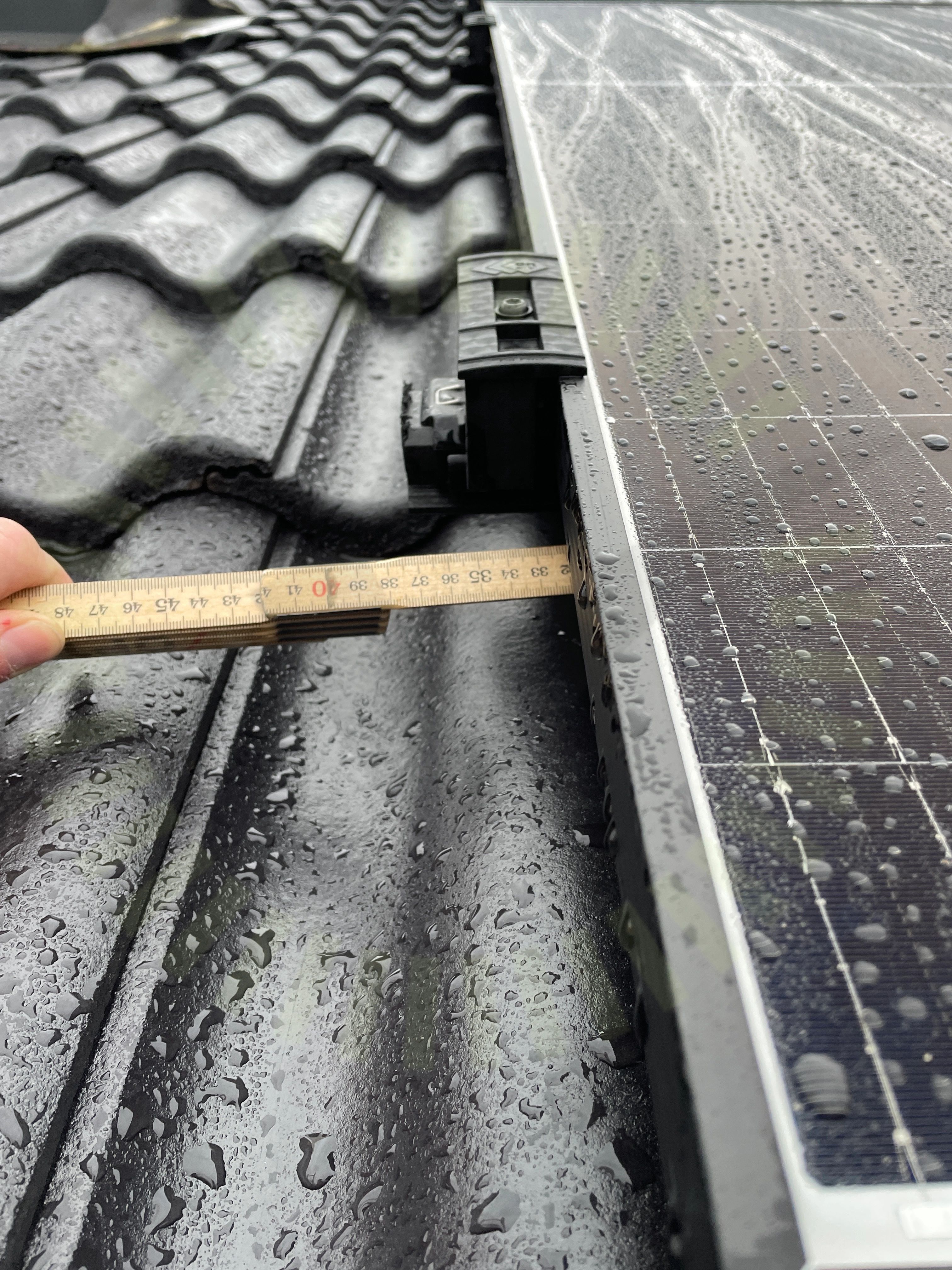

1.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

19/23

DC kabel förläggningFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdShimsSkada på klämmorSkadorSkenornas infästningSkenornas infästning skruvadeSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/37

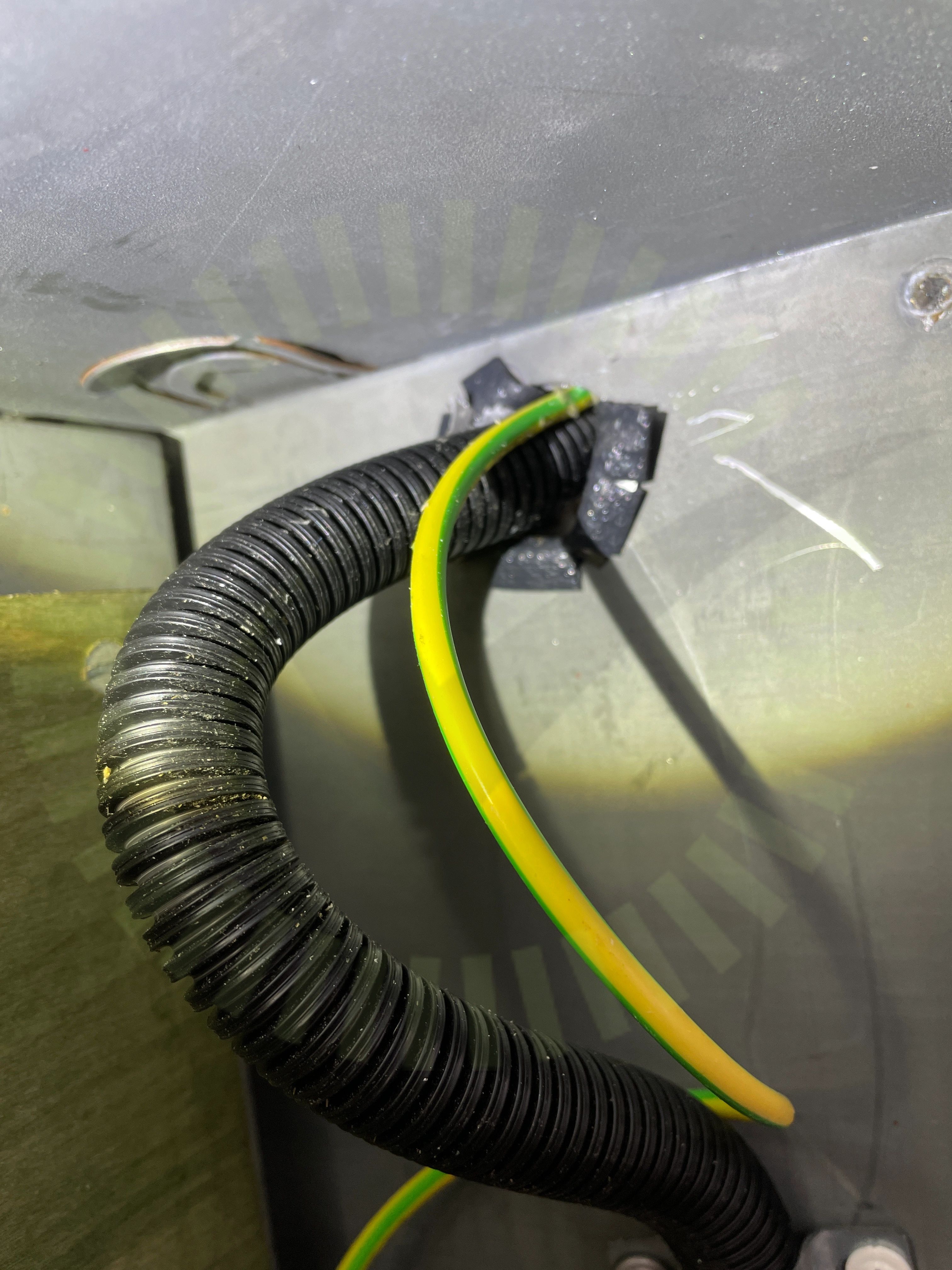

2.1 AC Genomföringar

Inte godkänd

Genomföring har vass kant mot jordkabel

Godkända kontrollpunkter

36/37

AC anslutning växelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKontakterLedare FastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

Risen: RSM40-8 385-405W

Anmärkningar

2/18

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

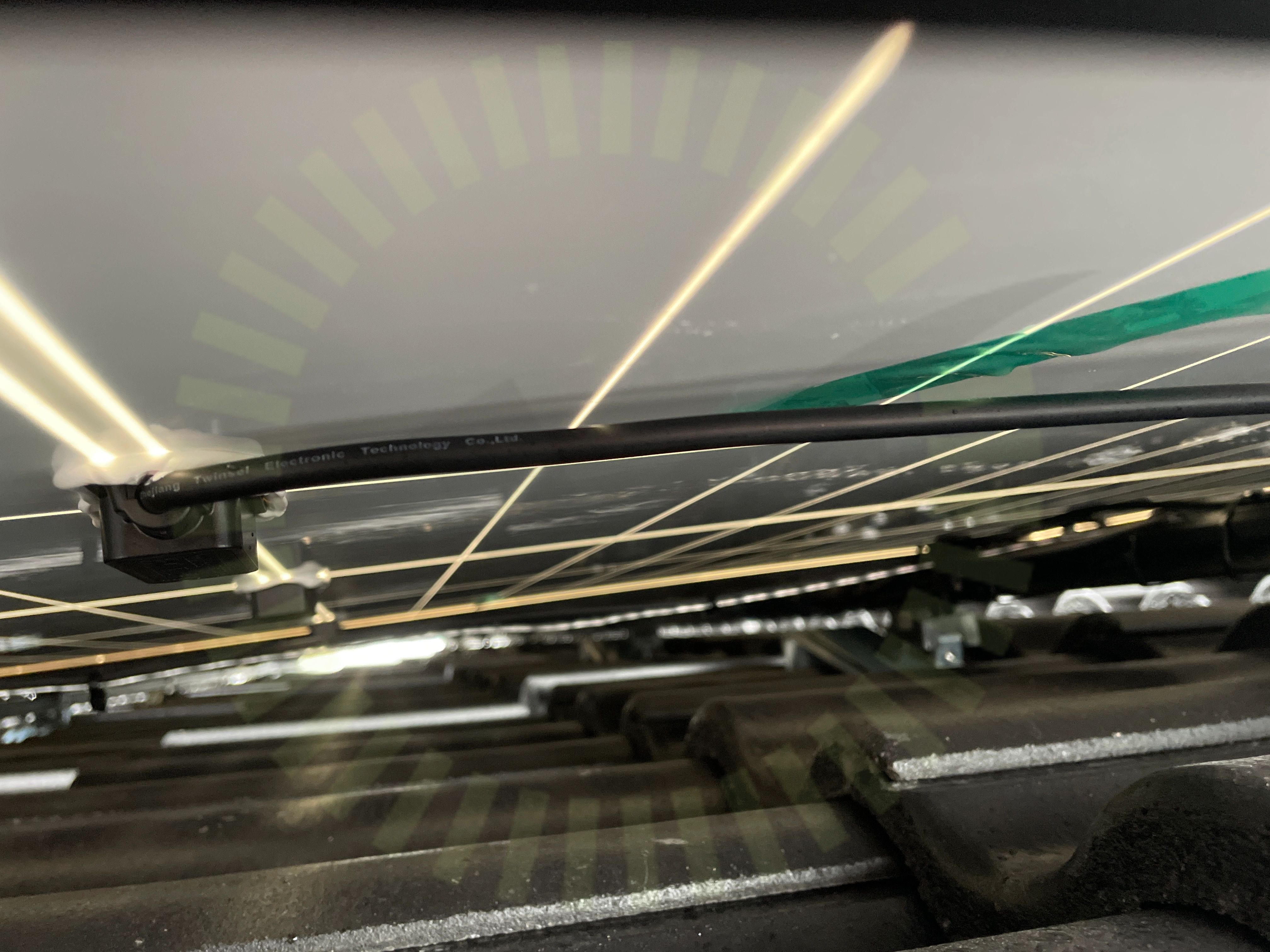

3.2 Kopplingslåda

Inte godkänd

Kopplingslåda utsätts för stress genom spänd kabel

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Växelriktare

Anmärkningar

1/1

4.1 PEN

Inte godkänd

PEN ansluten till central för växelriktaren har fel dimension.
