Institutet för Solenergikvalitet

Besiktningsrapport

6.9
x

Installation genom

Cellera AB

Datum

25 november 2024

Ort

Svanesund, Västra Götalands län
Kabeluppfästning
Stress på kontakter
Skenornas överhäng
77% godkända23% ej godkända

Om installationen

PanelerDenim: U M3 405-410 BB 108H
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Cellera AB

Installerad av Cellera AB som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Denim: U M3 405-410 BB 108H

Anmärkningar

4/15
Klämmornas placering

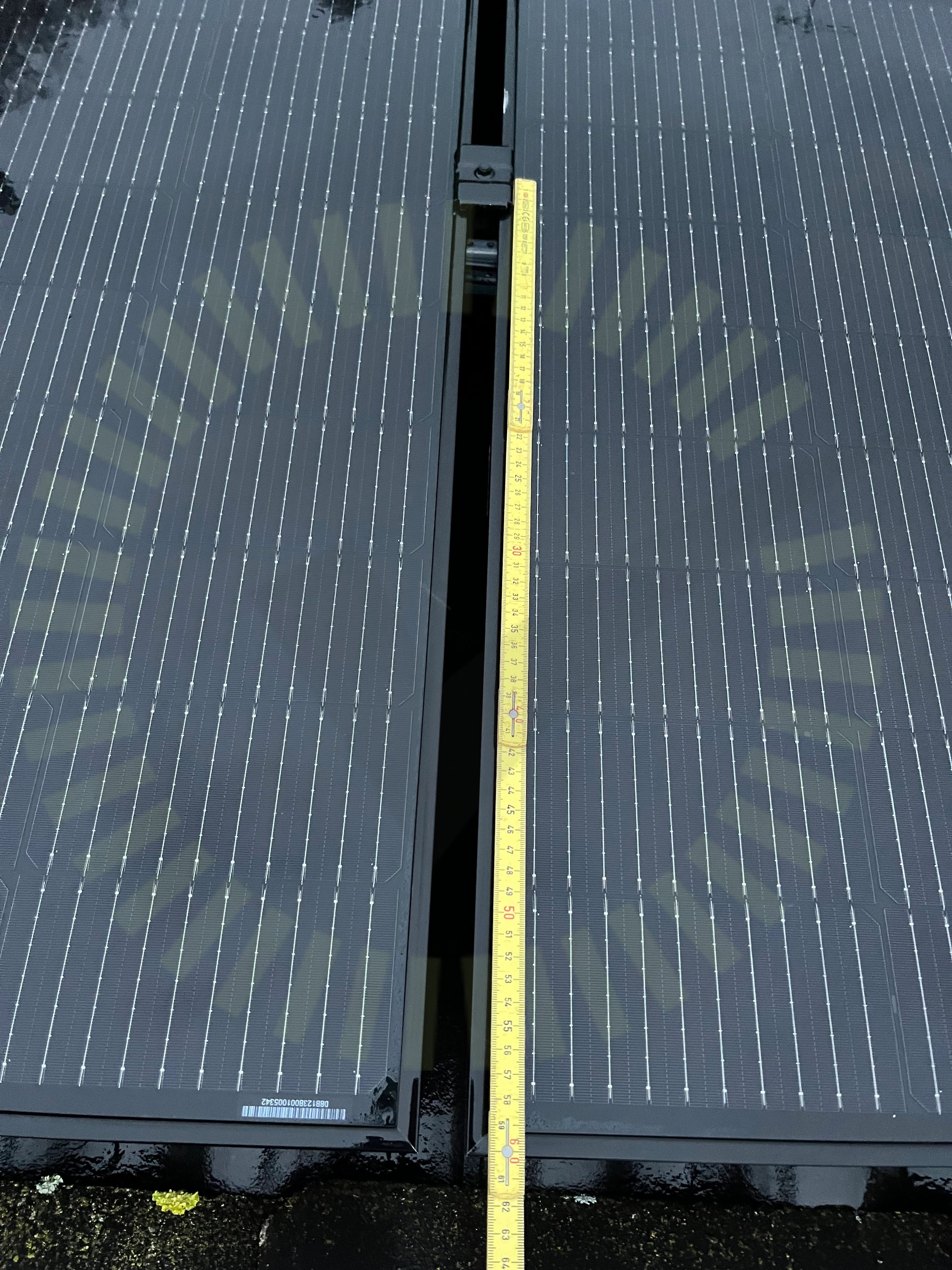

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Installation manual Denim V.Feb-2024-1, Sida 10-12
Kontaktdon

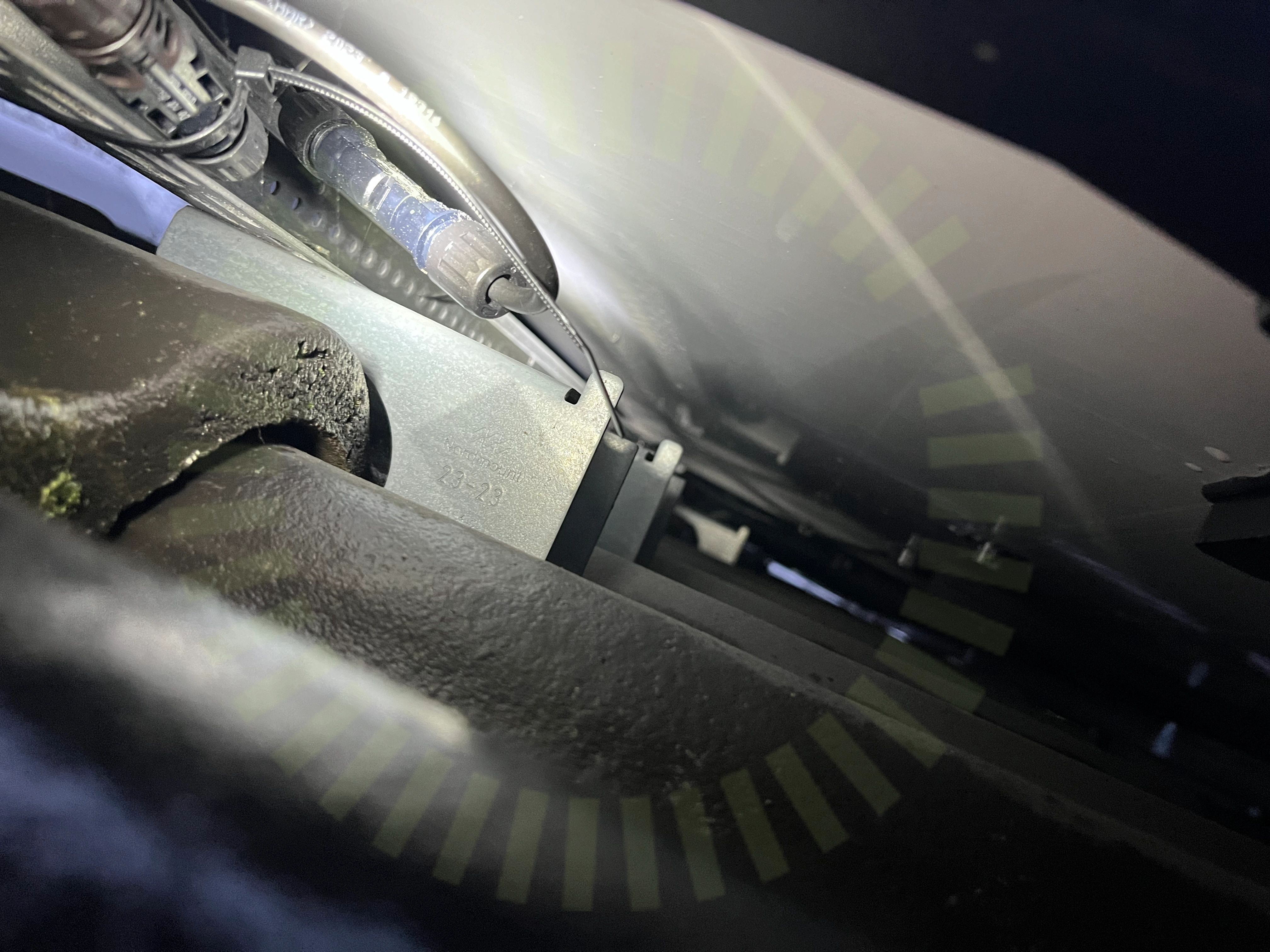

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

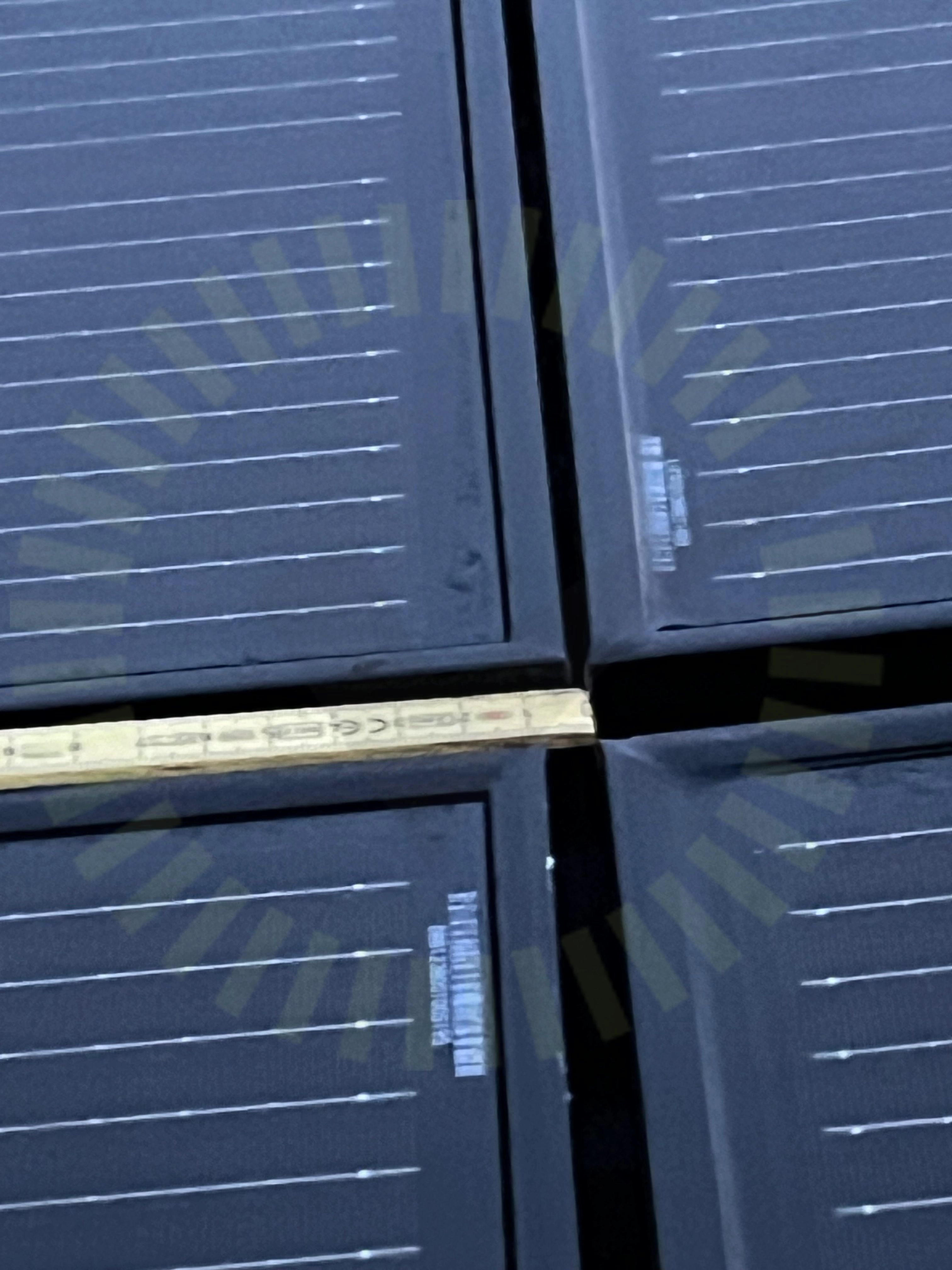

Panelramar separerade

3.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation manual Denim V.Feb-2024-1, Sida 7
Stress på kontakter

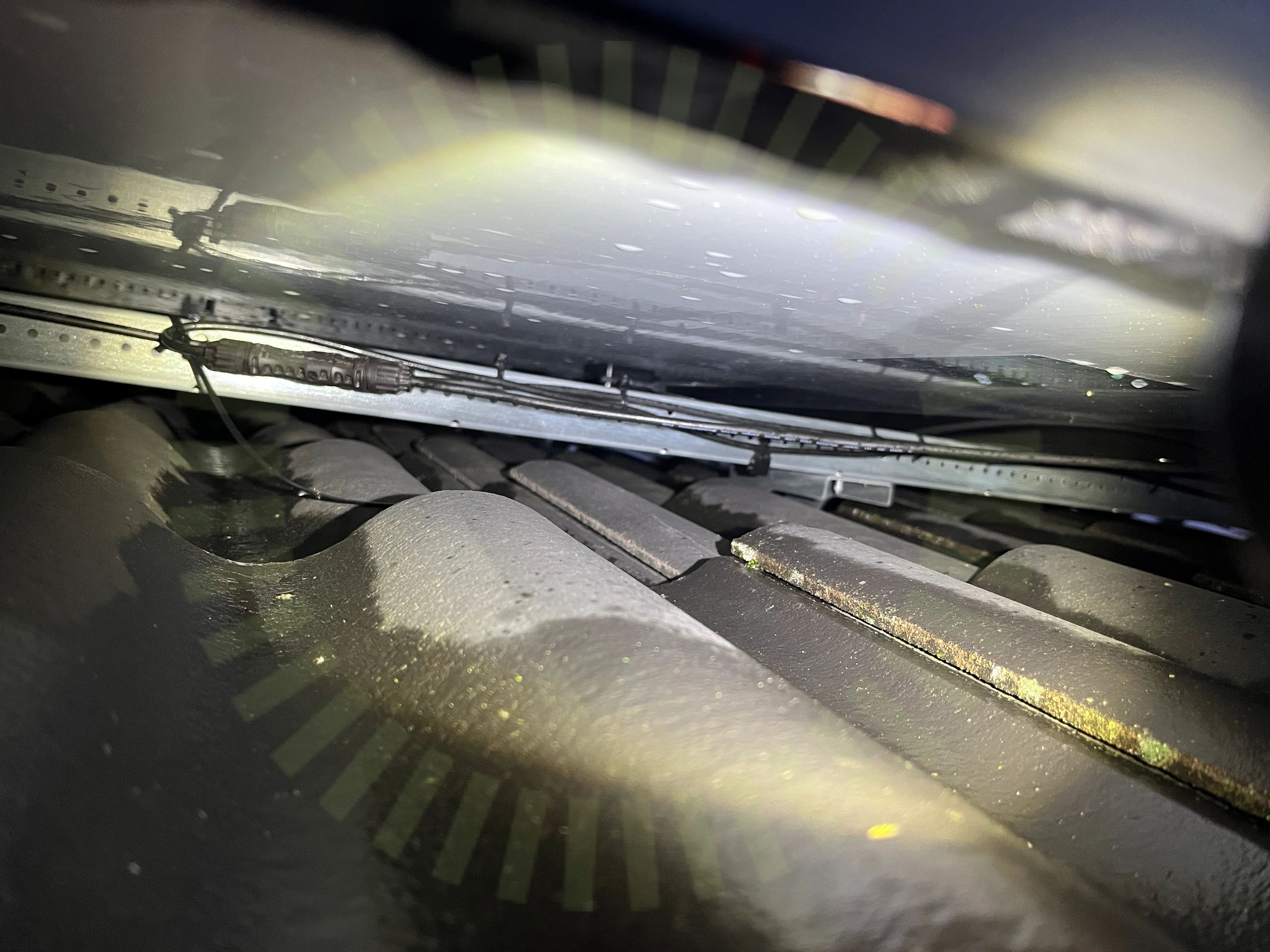

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

10/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

10/24
Bärläktens dimension

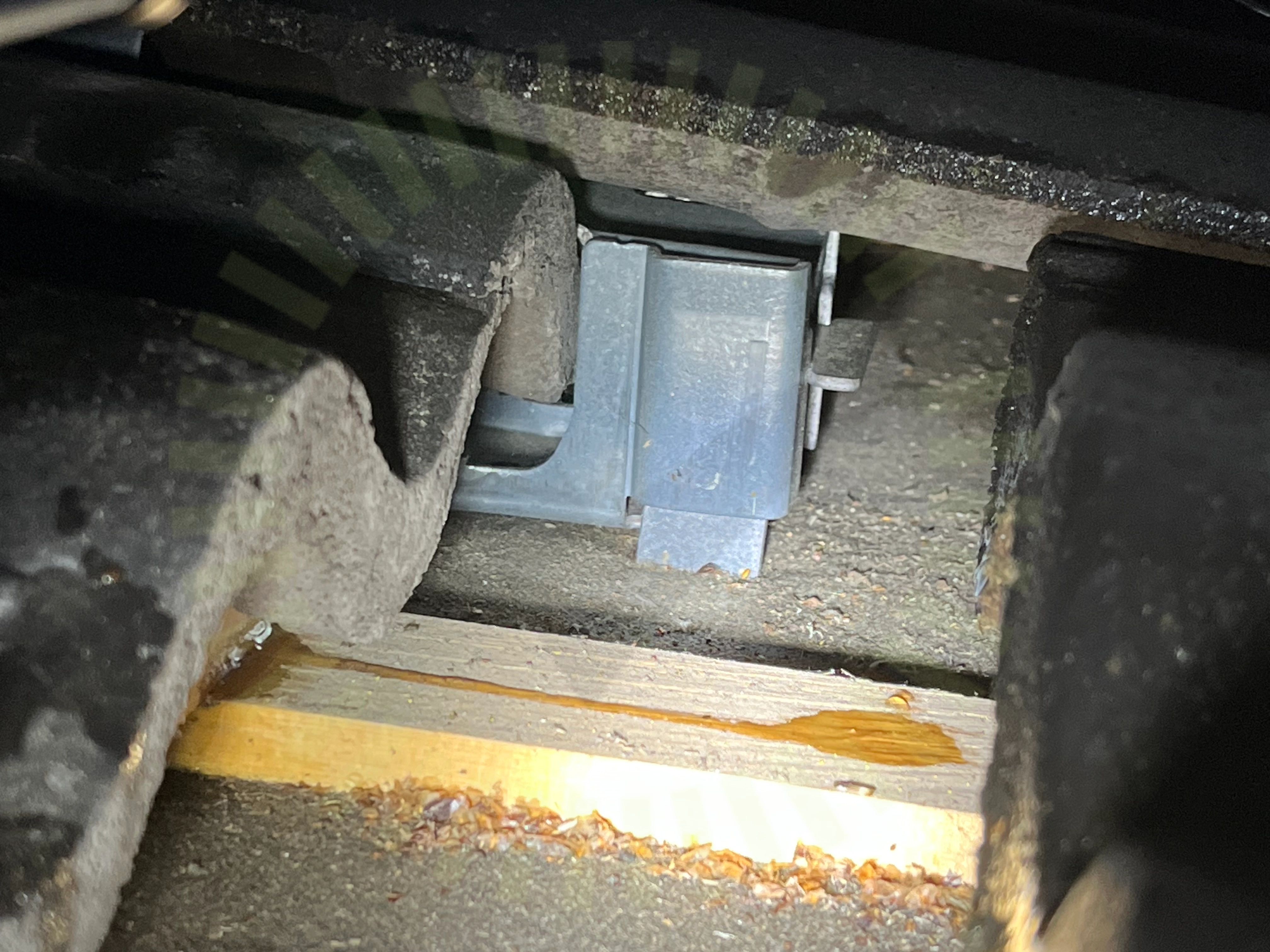

4.1 Bärläktens dimension

Inte godkänd

Fästets "ben" har inte brutits av när tjockleken av läkten är mindre än 46mm.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 2
Kabeldragning mellan takytor

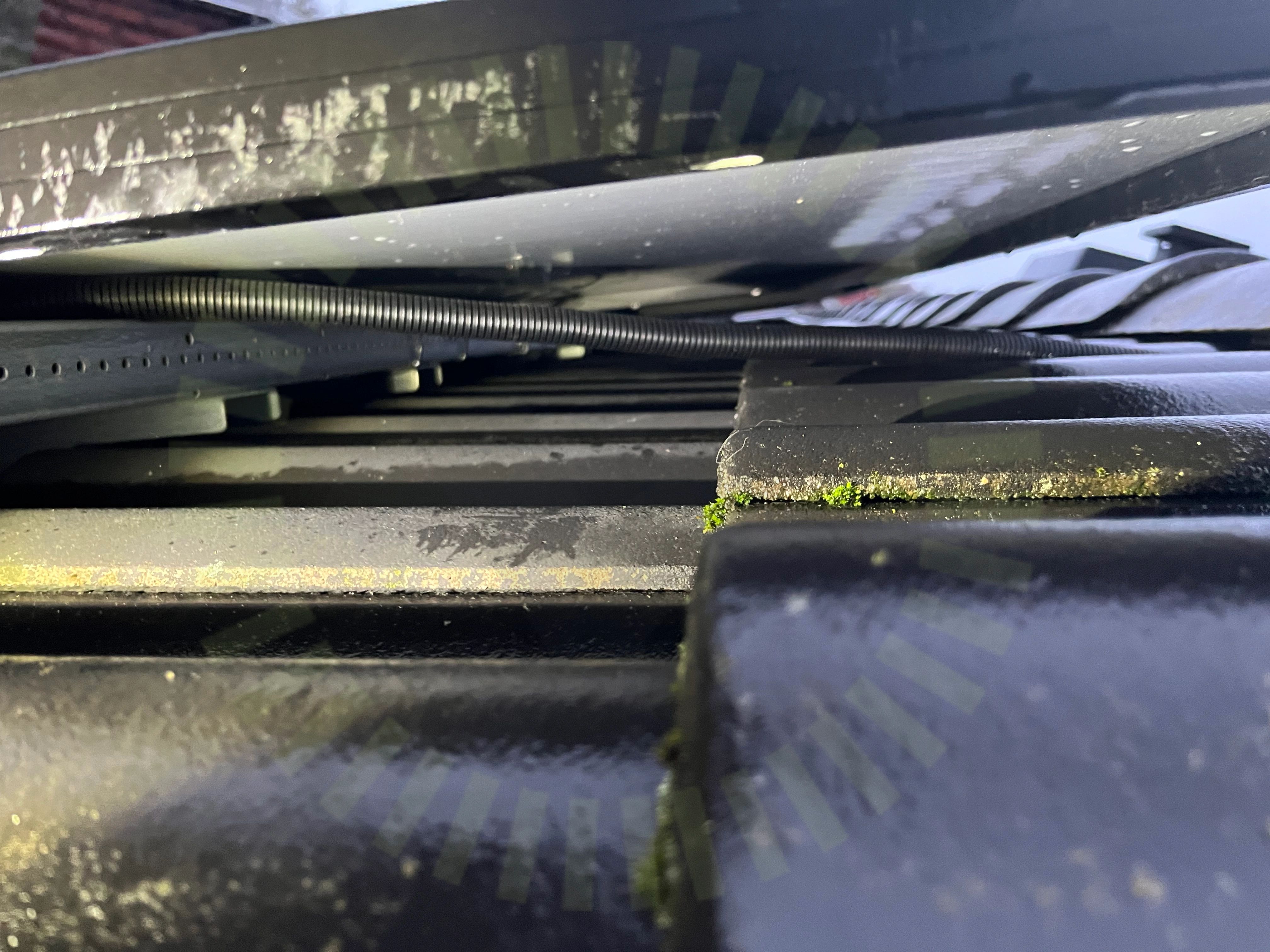

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Klämmornas överlappning

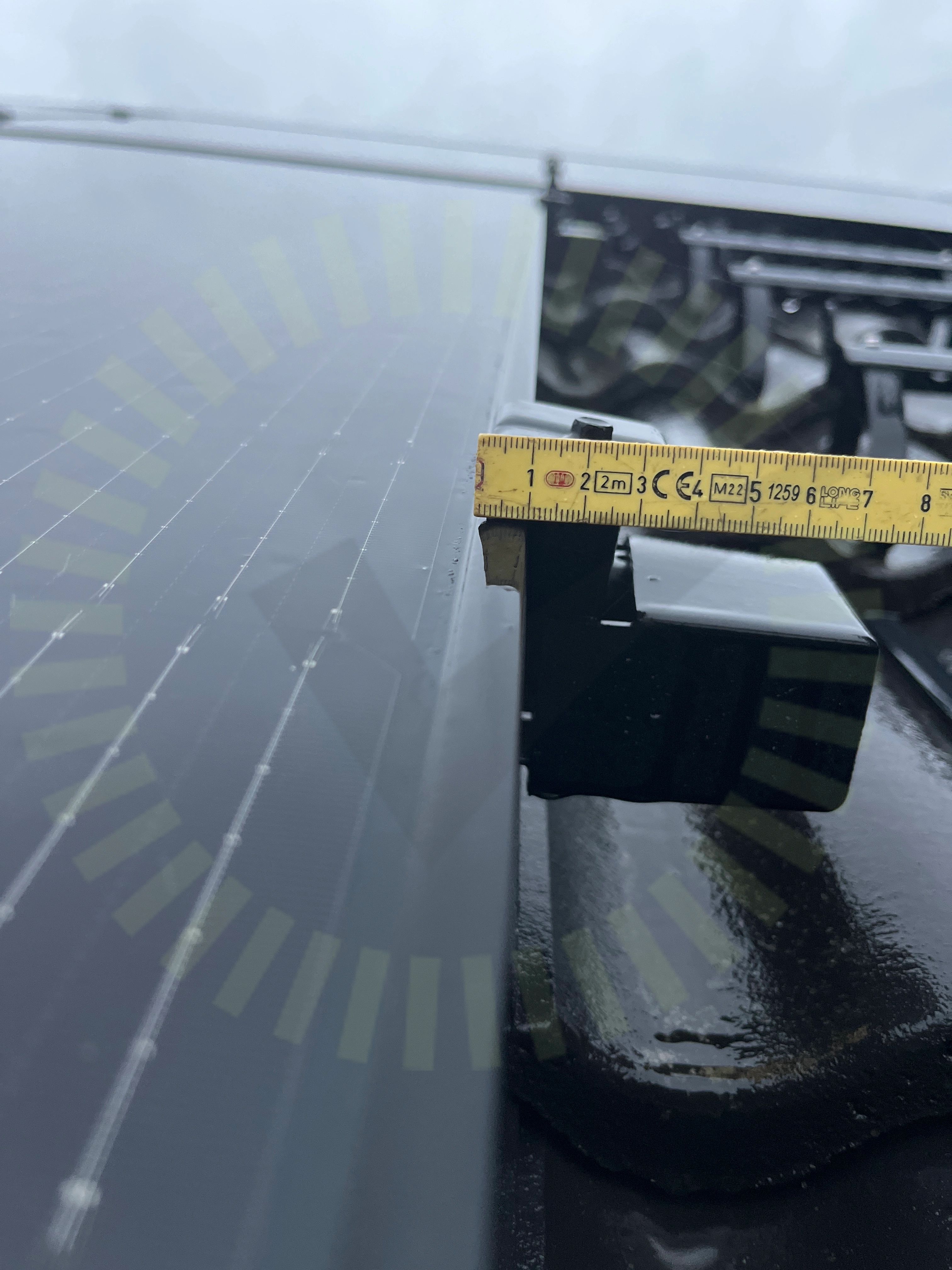

4.3 Klämmornas överlappning

Inte godkänd

Panelramens bredd är för liten för klämman.

Nordmount: produktblad-NM Hyper Mid/End Clamp
Kabeluppfästning

4.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

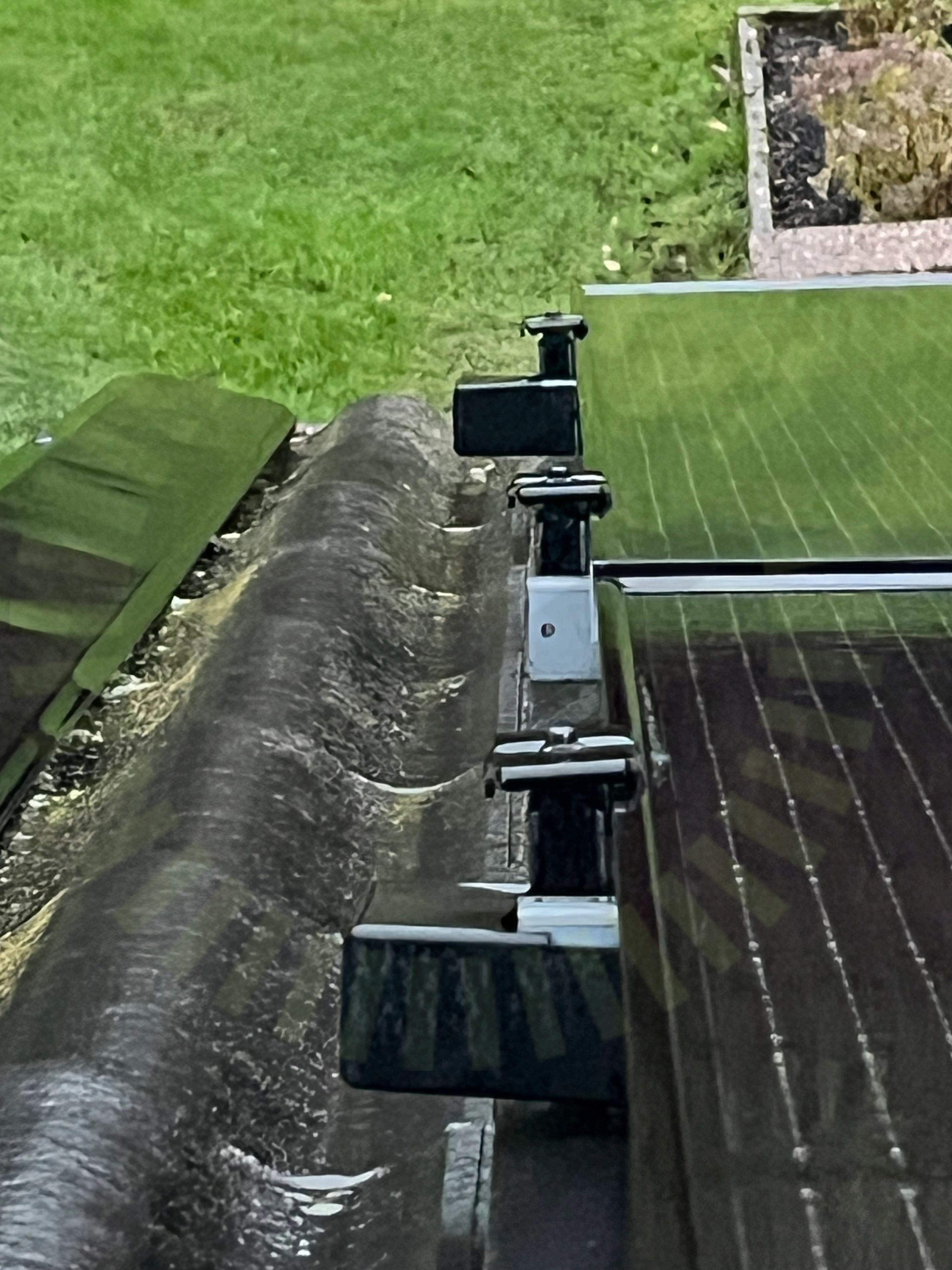

4.5 Skenans utstick för klämma

Inte godkänd

Skena sticker inte ut tillräckligt långt för klämman.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6
Skenornas överhäng

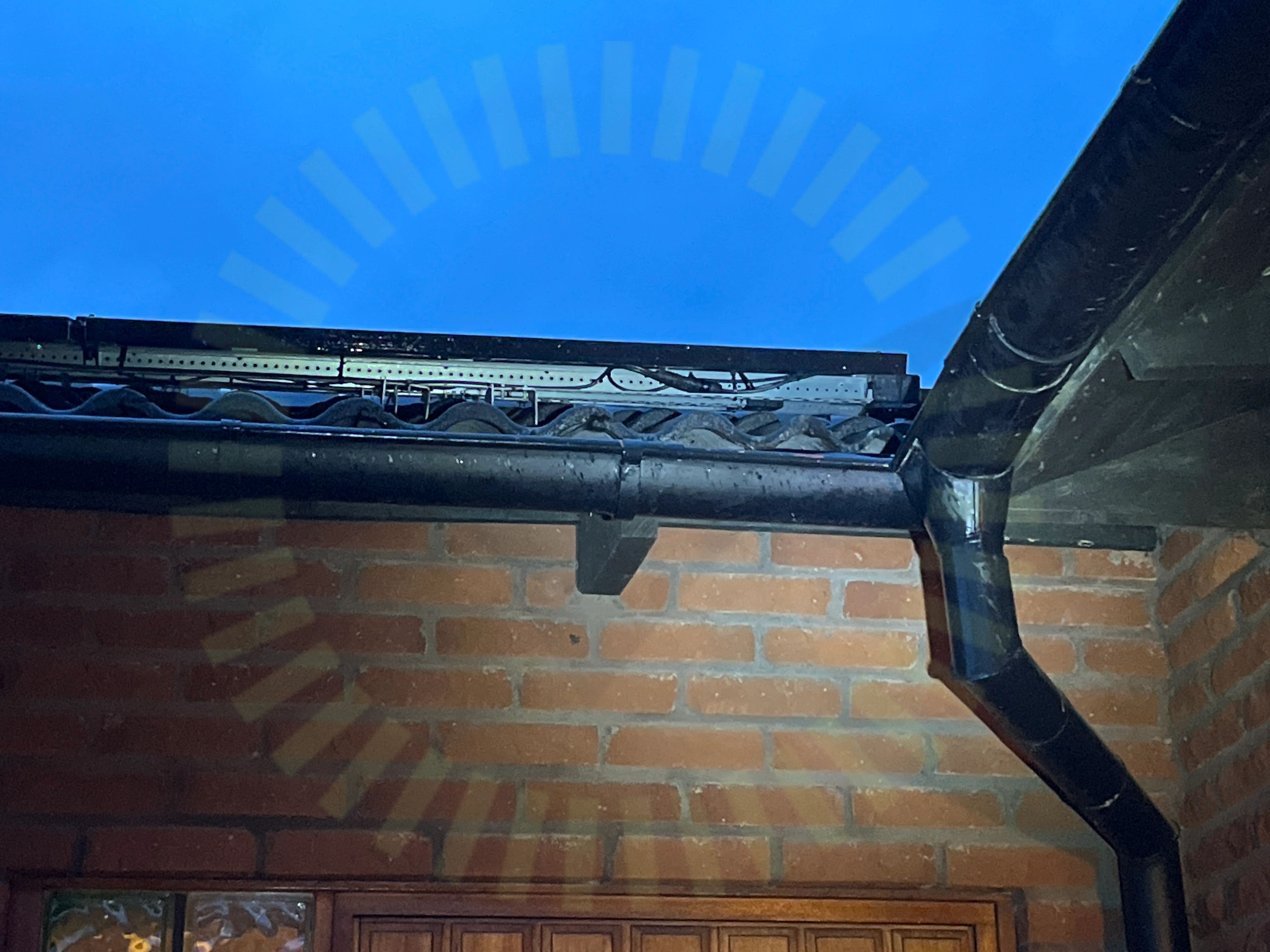

4.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

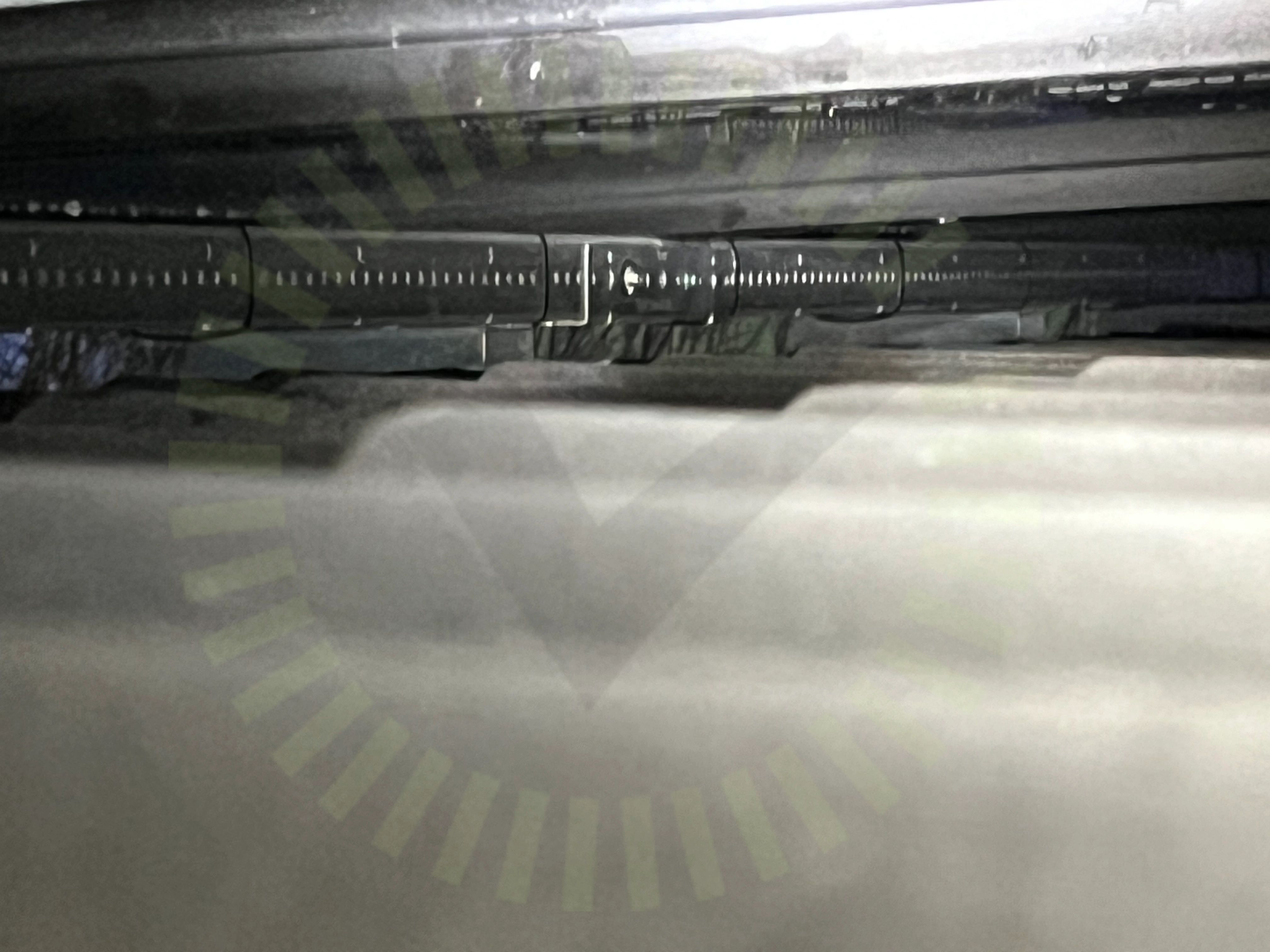

Skenskarvar

4.7 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 5

4.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Säkerhetsavstånd

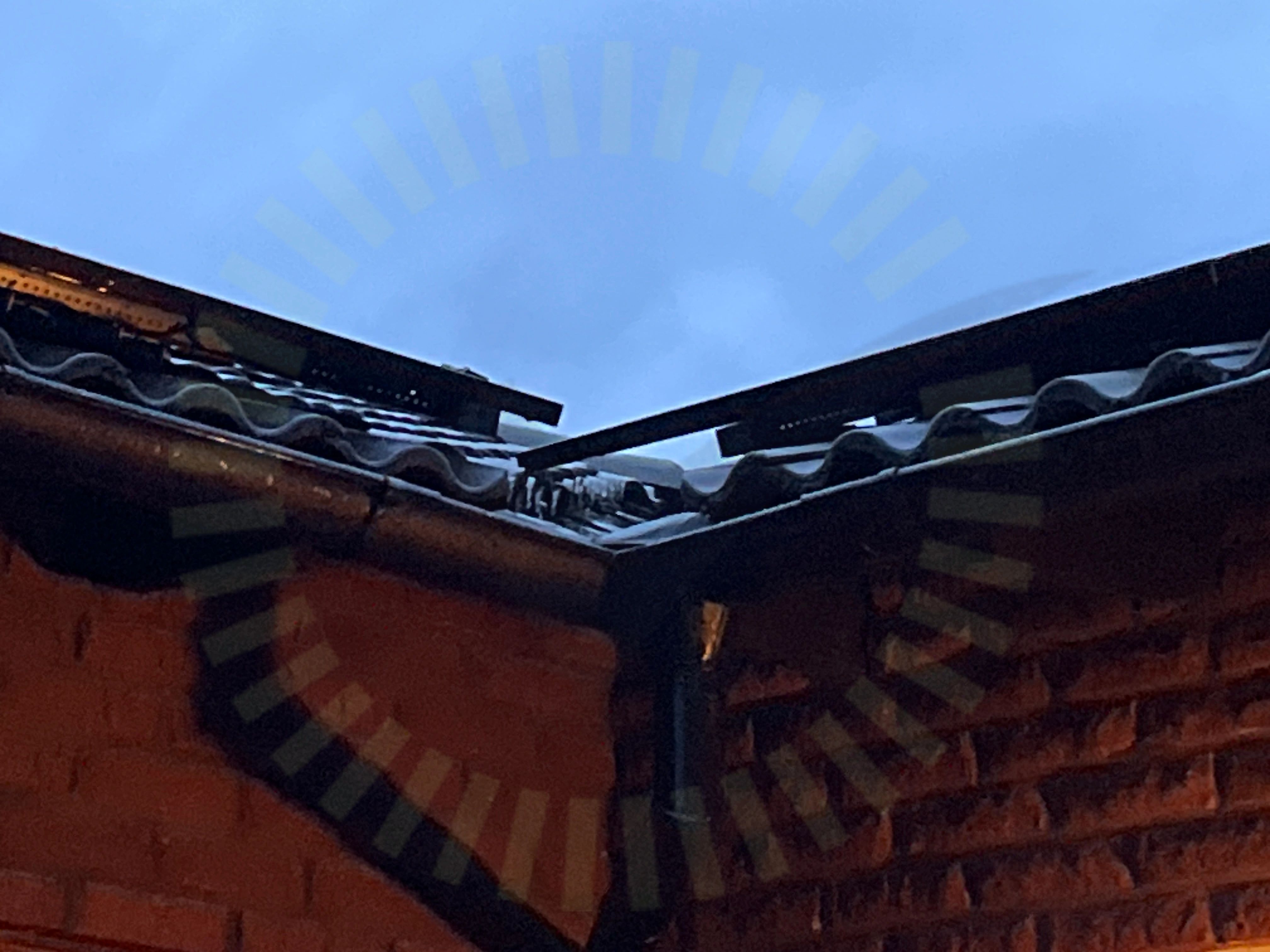

4.9 Säkerhetsavstånd

Inte godkänd

Paneler sticker utanför takets kant.

Snö- och vindlastberäkning

4.10 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 120cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

13/24
Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLiggande skenorLäktinfästningMittklämmorSkadorSkenornas infästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24
Takgenomföring

Undercentral

Anmärkningar

1/7
PEN-ledare

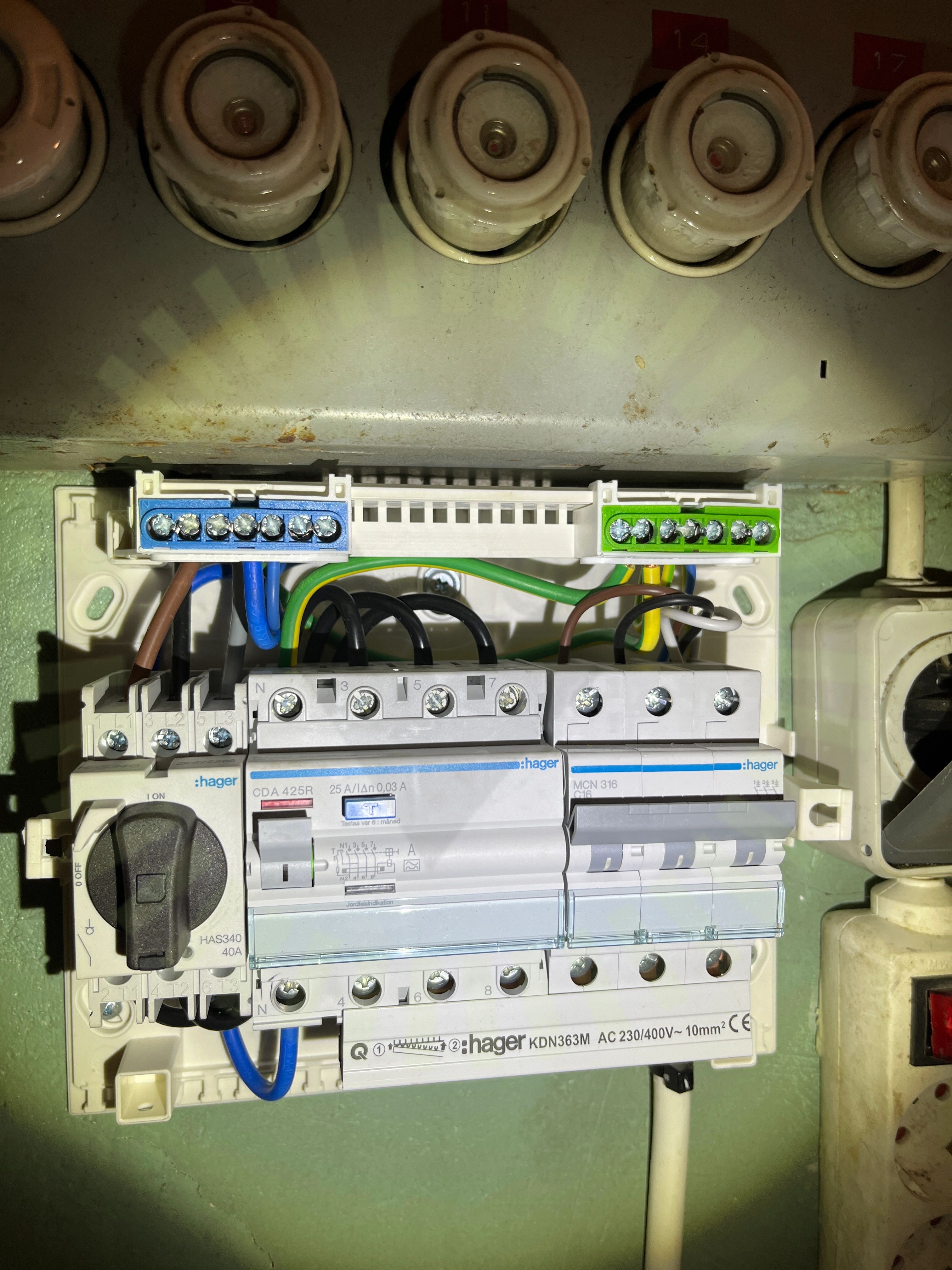

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7
FasskenaInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Informering av solceller

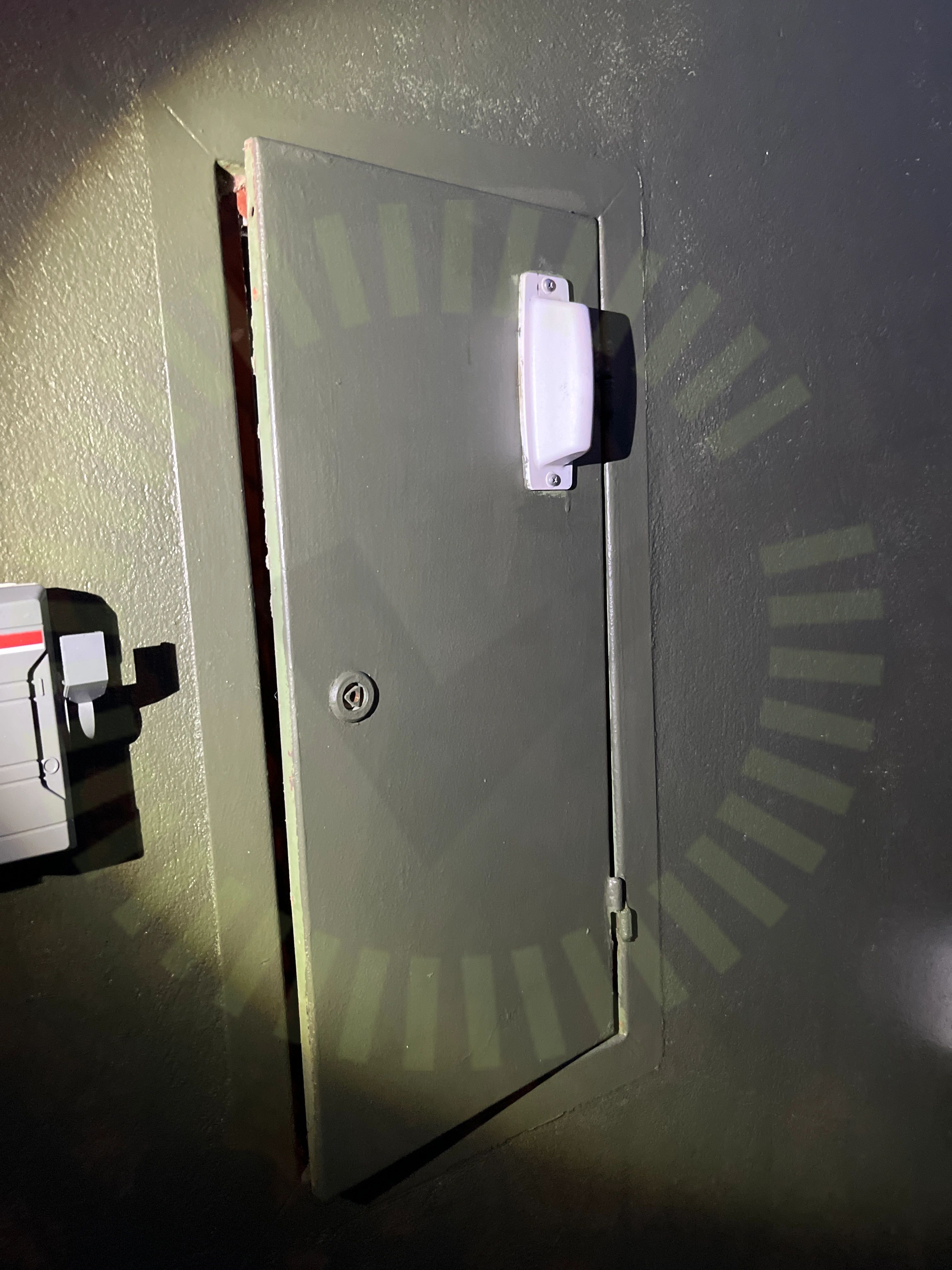

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

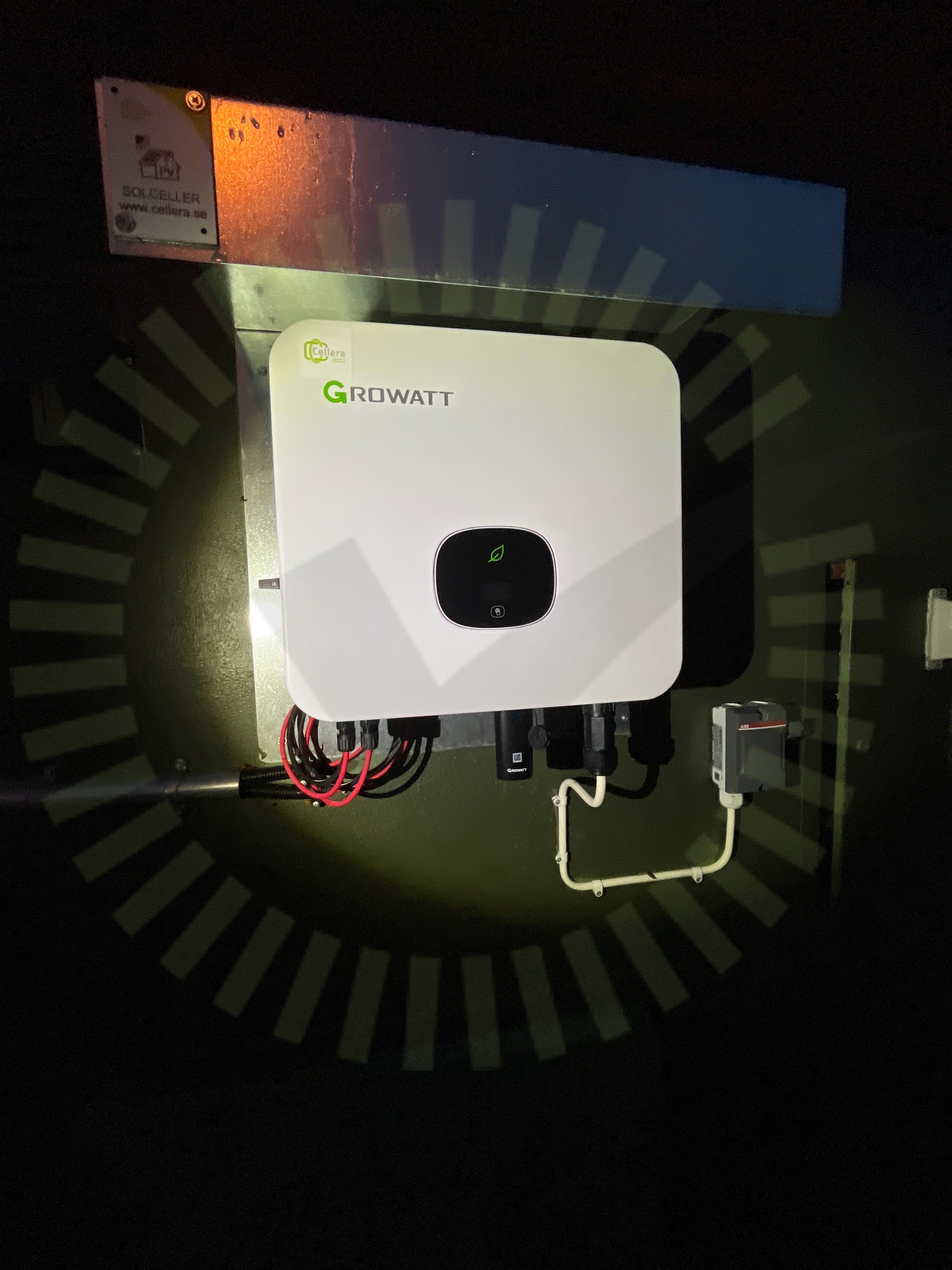

Varning för likspänning

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/35
Avstånd närliggande objekt

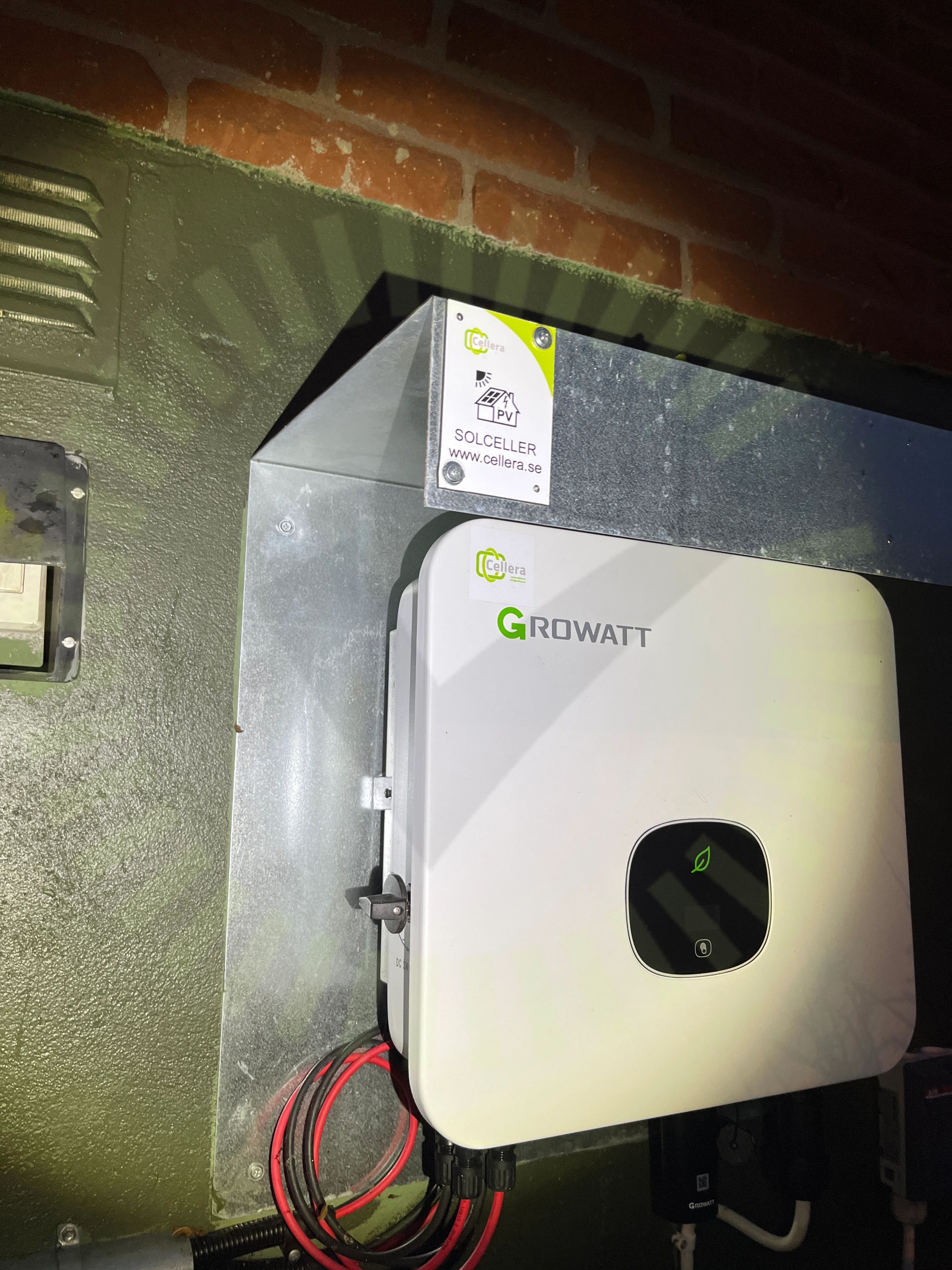

7.1 Avstånd närliggande objekt

Inte godkänd

Väderskydd sitter för nära växelriktaren.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
DC Kontakter

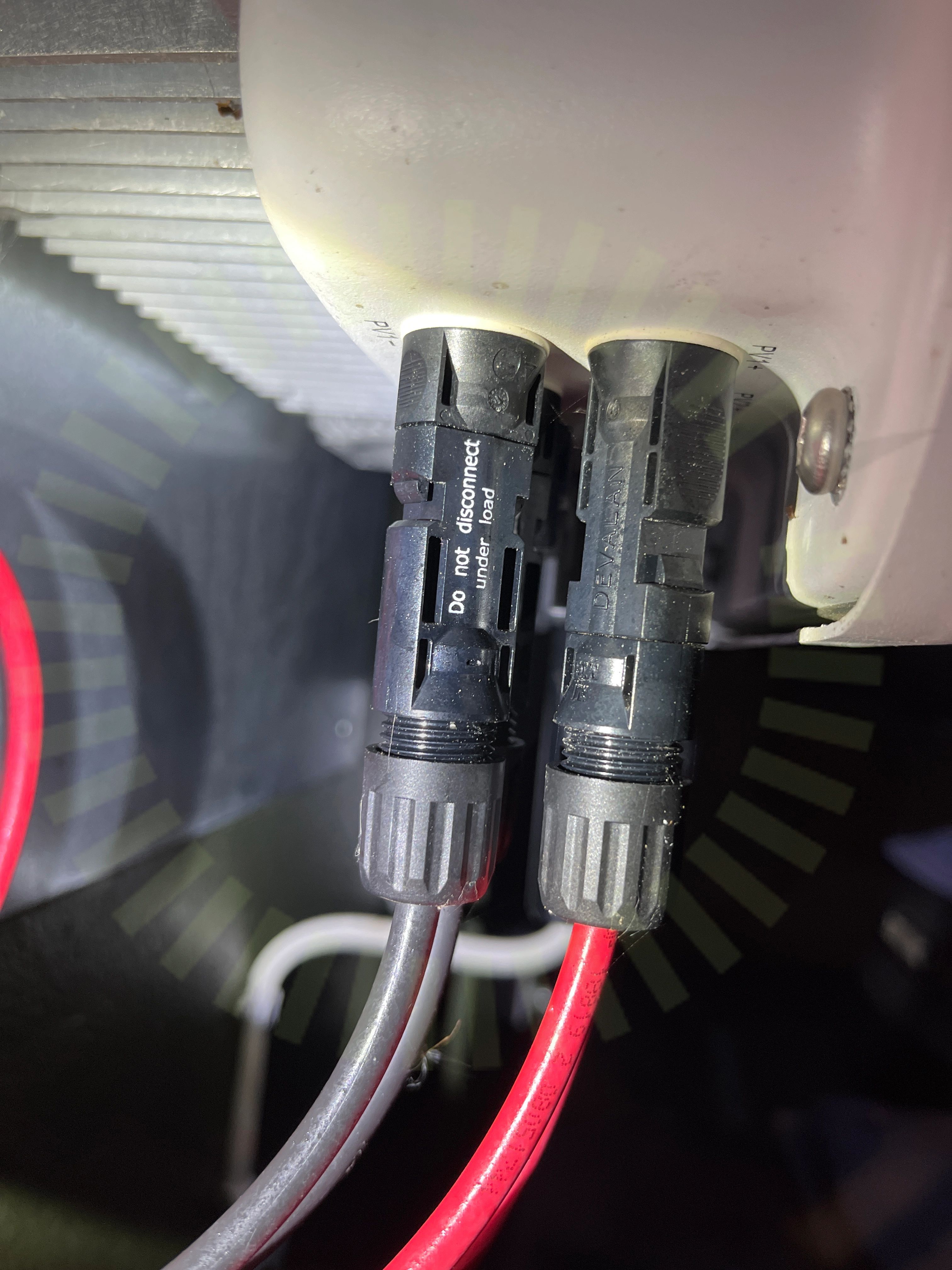

7.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)
Jordning av chassi

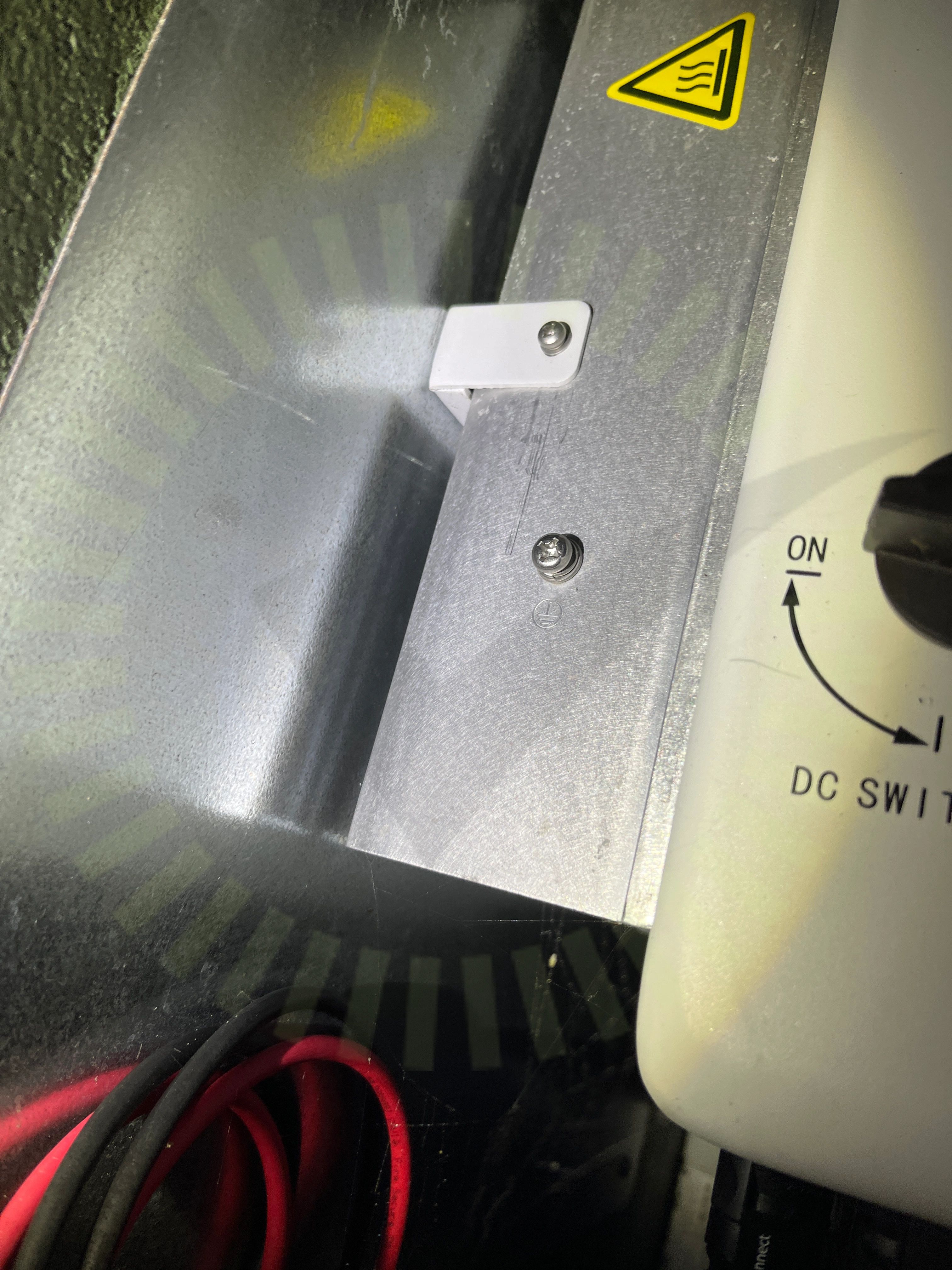

7.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22
Växelriktarens IP klassning

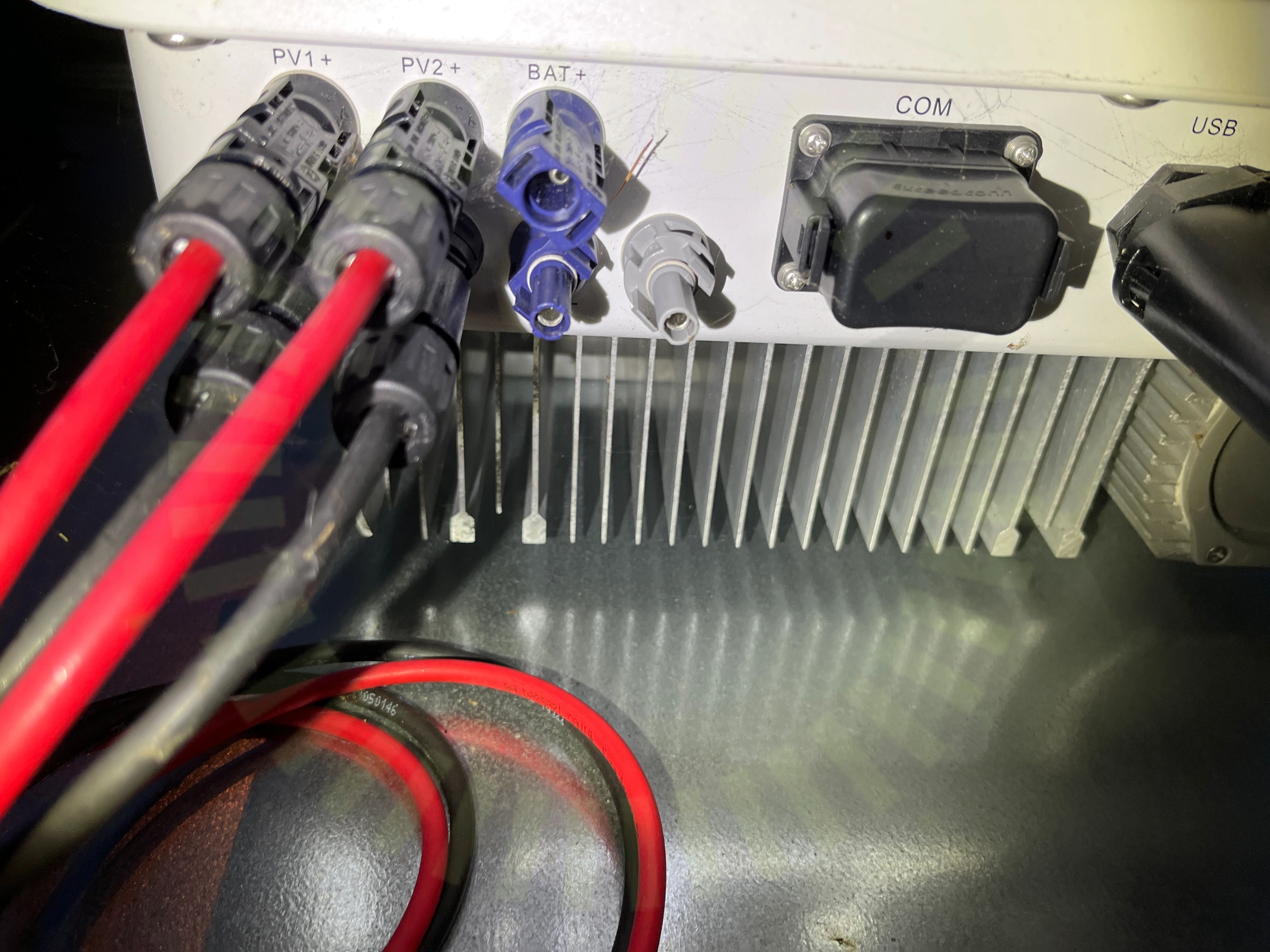

7.4 Växelriktarens IP klassning

Inte godkänd

Tätningar saknas till oanvända kontakter och påverkar ip-klassningen.

Godkända kontrollpunkter

28/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskydd

Ej tillgängligt vid besiktning

3/35
DC Max SpänningDC Min SpänningSträngdesign
