Besiktningsrapport

9.4

Installation genom

SolenergiProjekt

Datum

20 mars 2023

Ort

Uppsala, Uppsala län

Infästning Råspont

Infästning Takstol

Skador

+ 1

93% godkända7% ej godkända

Om installationen

PanelerDenim U M3B 410 BTG 108H

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörElmaterial: Kapsling

TillbehörSäkerhetsbrytare DC

Installerad av SolenergiProjekt som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim U M3B 410 BTG 108H

Anmärkningar

1/15

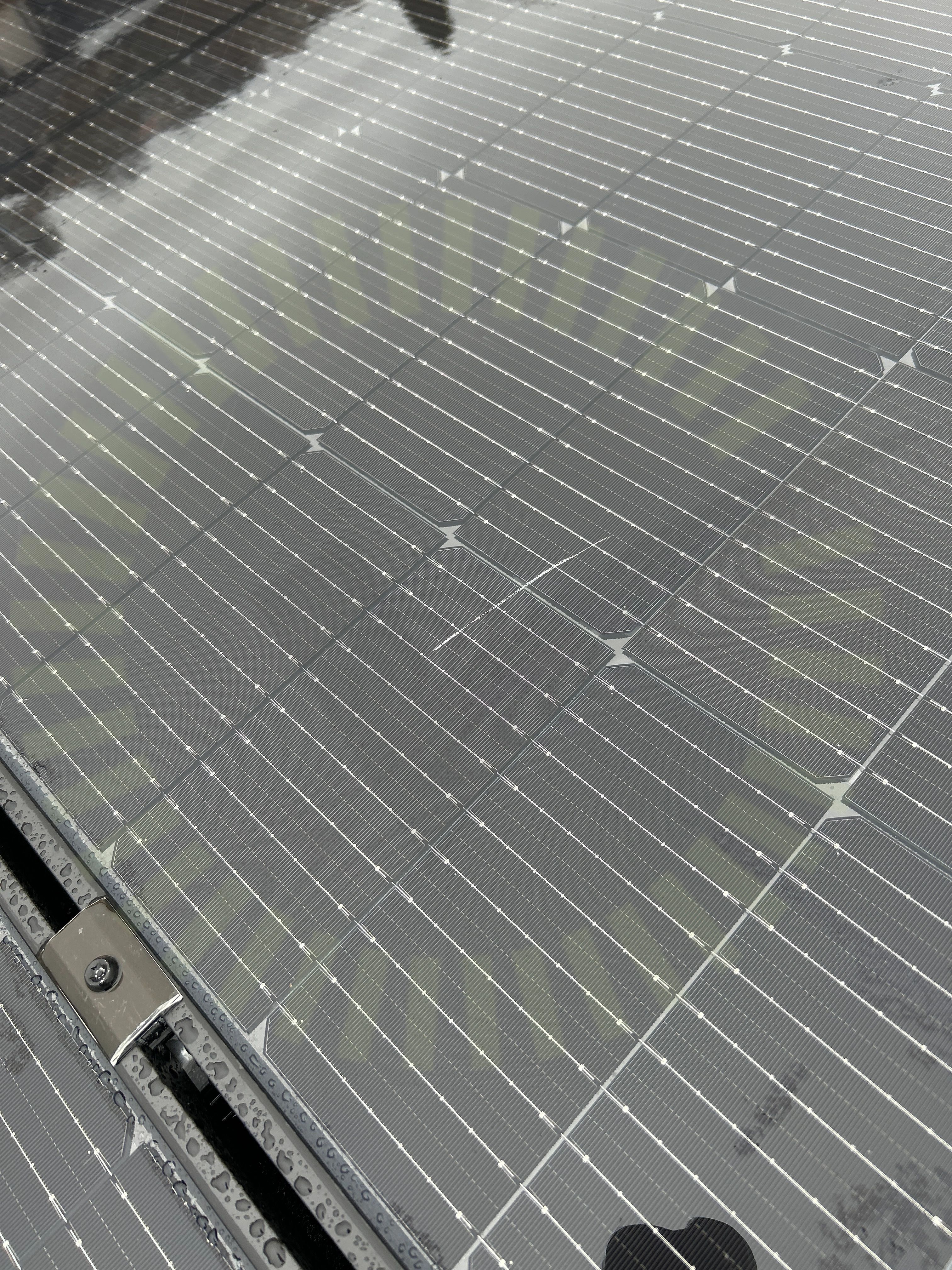

1.1 Skador

Inte godkänd

Skada noterad på panelen.

Godkända kontrollpunkter

14/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Solis: S5-GR3P(3-20)K

Anmärkningar

2/36

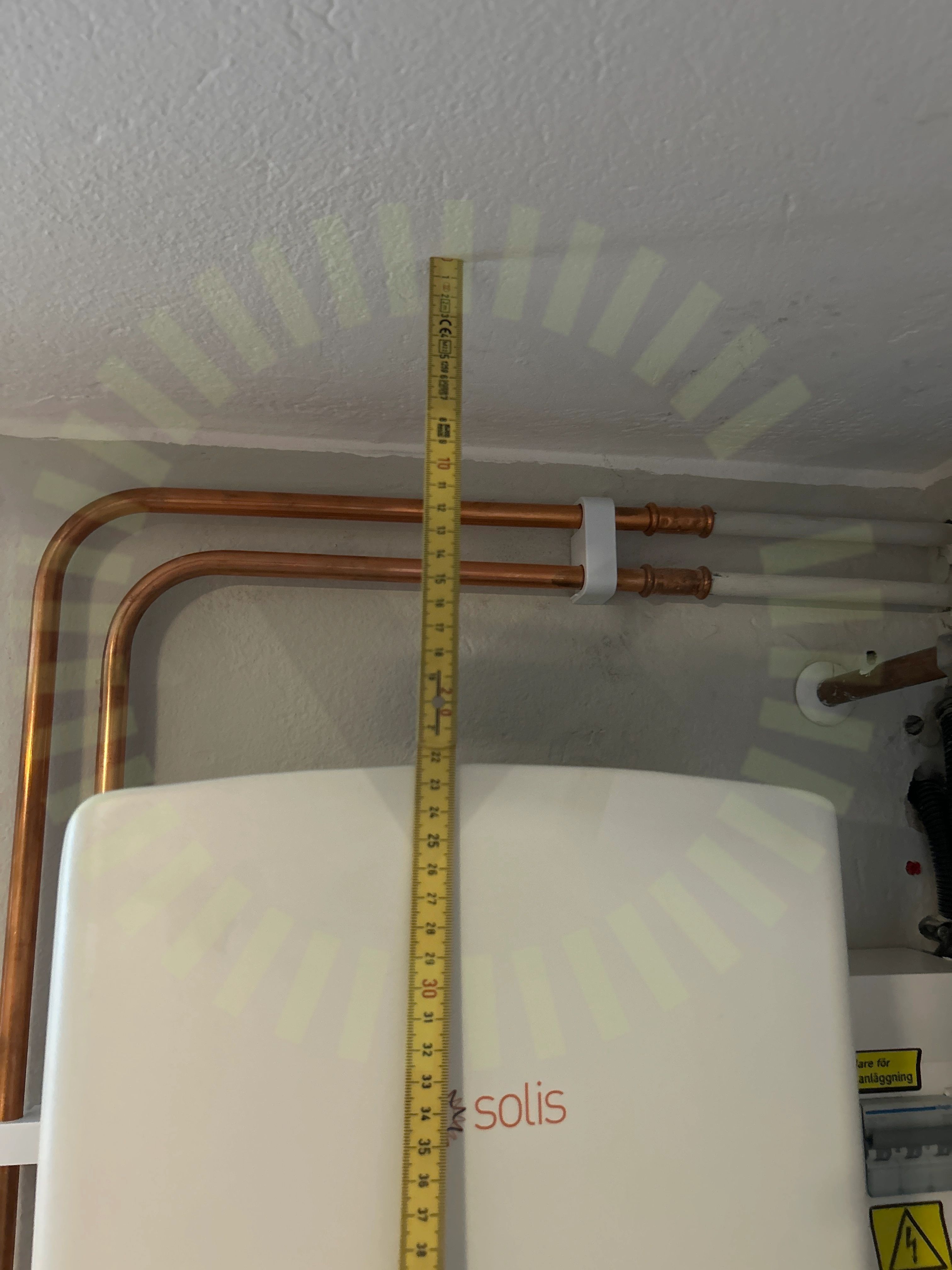

3.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd till vägg och tak beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

3.2 Mätprotokoll DC

Inte godkänd

Märprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

34/36

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare FastspändaMärkningPESkadorSträngschemaSäkringsdimensionTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkel

Säkerhetsbrytare DC

Anmärkningar

1/6

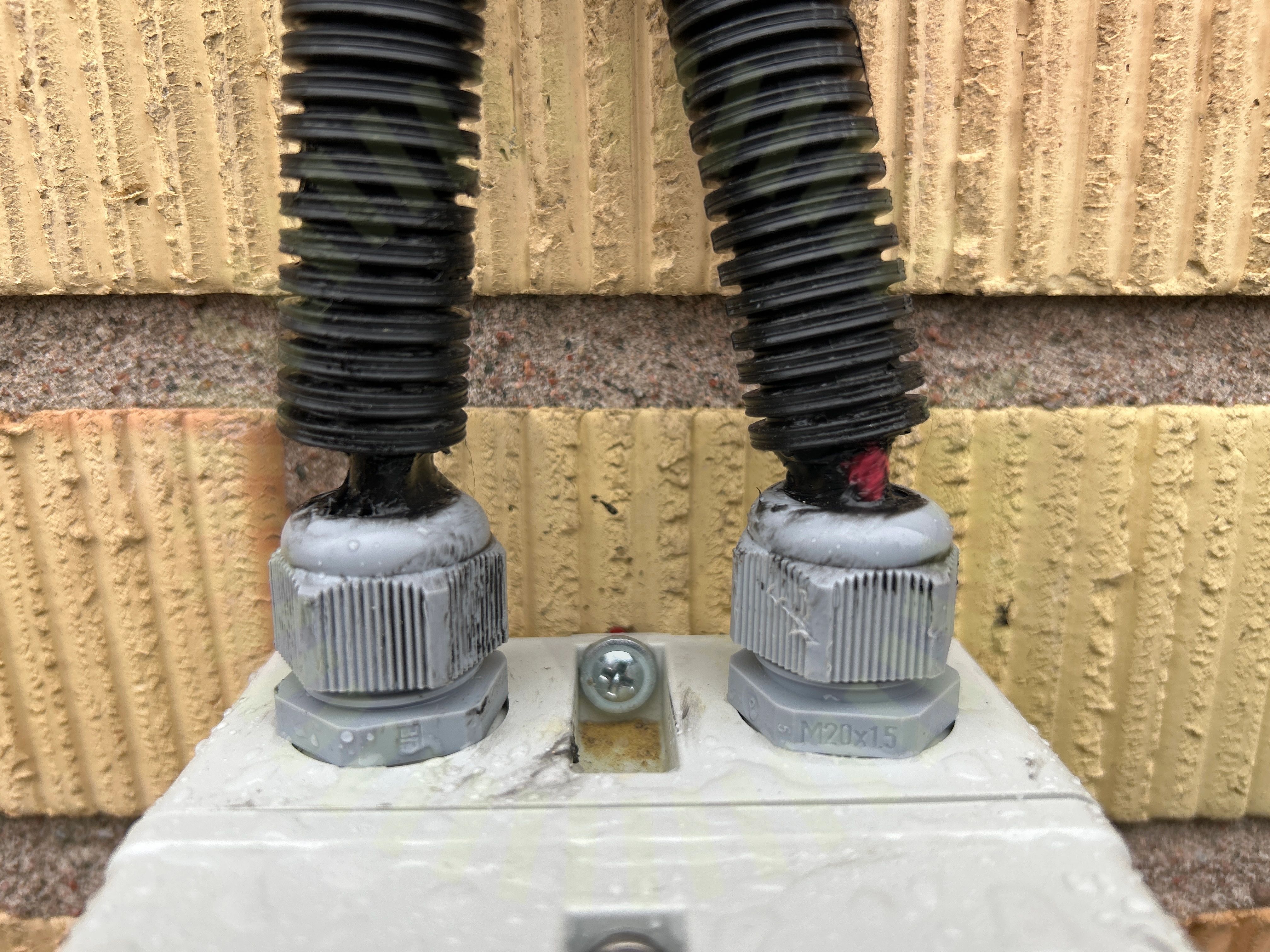

4.1 Förskruvningar

Inte godkänd

Förskruvning håller ej korrekt i kablage/slang. Flera kablar använda i förskruvning avsedd för en kabel.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Van der Valk: ValkPitched - Clamp

Anmärkningar

2/19

5.1 Infästning Råspont

Inte godkänd

Infästningar som sitter i råspont följer inte tillverkarens specifika krav.

Tillverkarens anvisningar

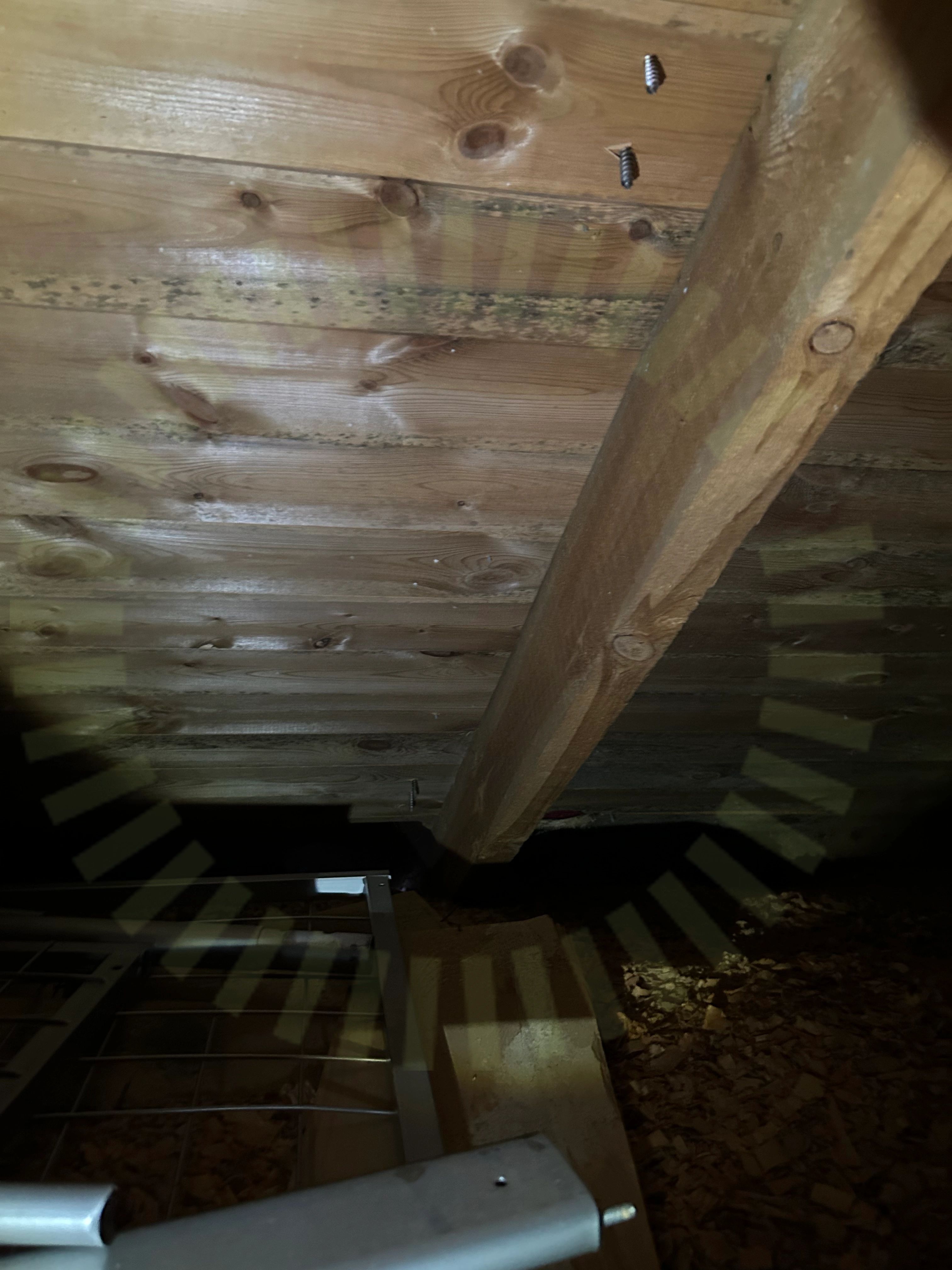

5.2 Infästning Takstol

Inte godkänd

Infästningar har missat takstolar. Enbart 2 skruvar använt, kontrollerat ovanifrån.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/19

Avstånd pannaFrämmande materialInfästningarnas CC måttKabeluppfästningMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas skarvSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

1/19

Takgenomföring
