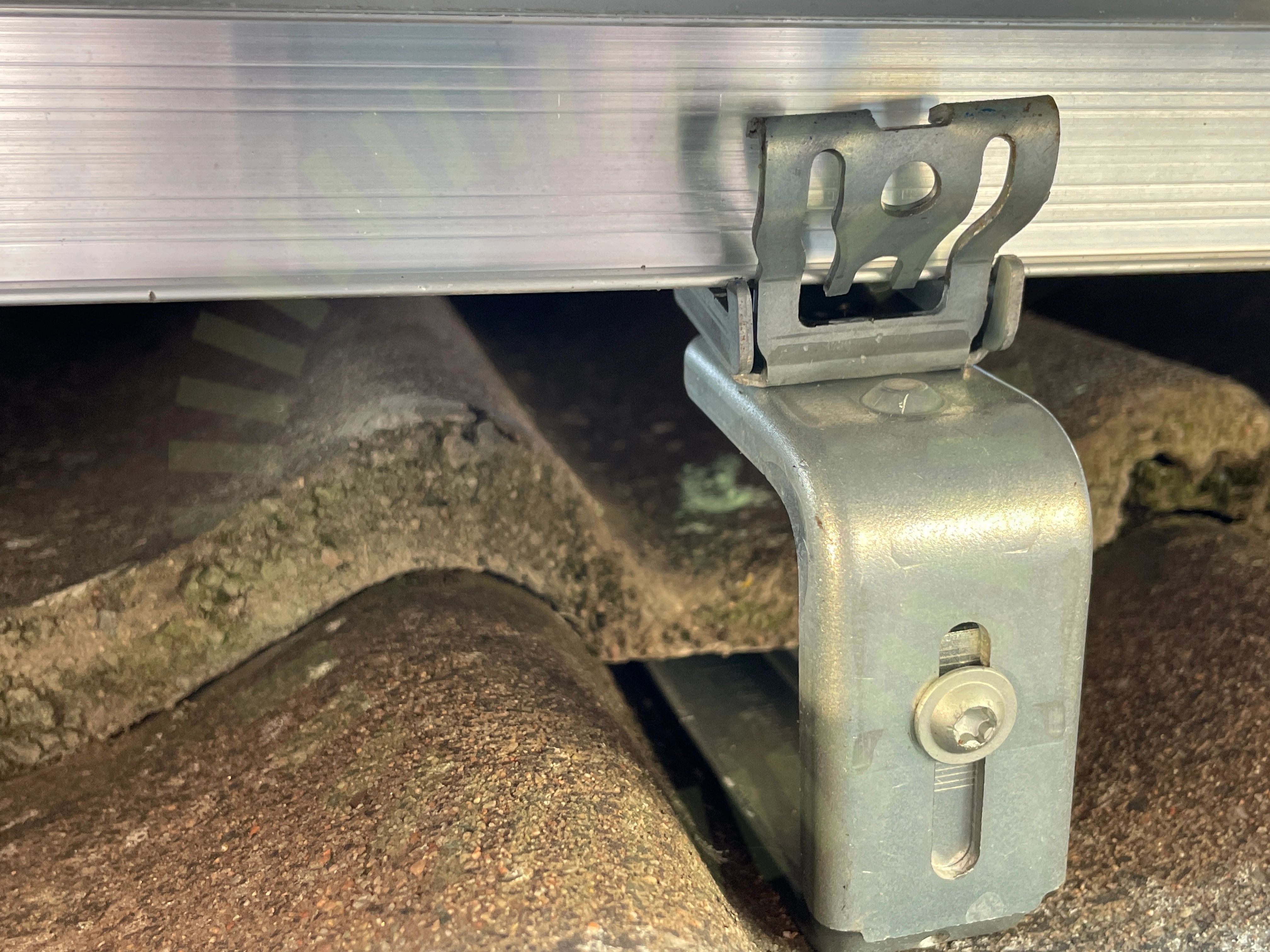

1.1 Infästning skena
Inte godkändInfästning ej korrekt utfört. Klämma ej iklickad i skena
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Besiktningsrapport
8.8
Installation genom
Svenskt ByggMontage AB
Datum
28 februari 2023
Ort
Asmundtorp, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerJAM54S31 MR
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MID10-12KTL3-X
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
ESDEC Lutande Panntak
Anmärkningar
4/26

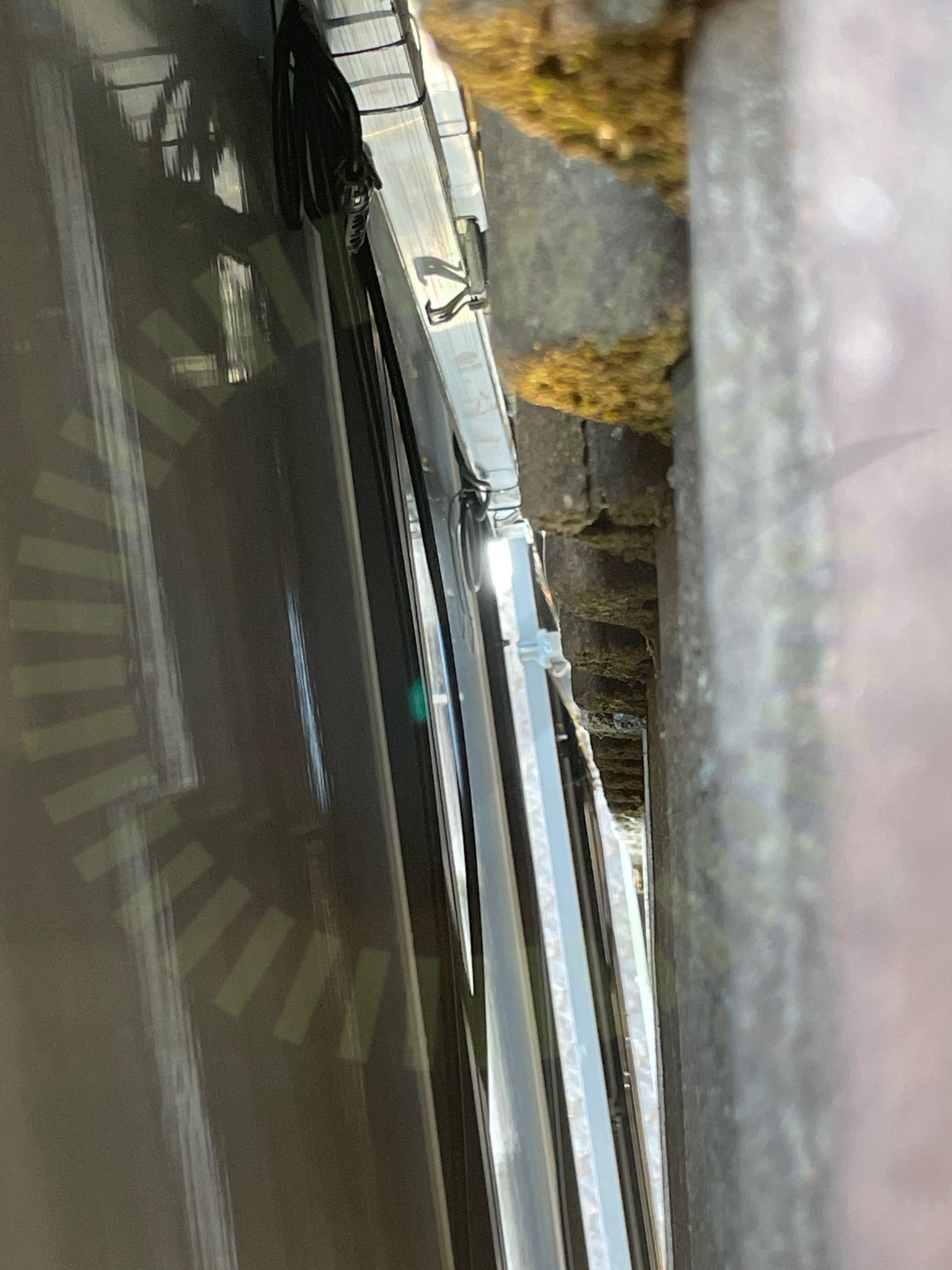

1.2 Kabeluppfästning
Inte godkändHängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)
1.3 Snö- och Vindlastberäkning
Inte godkändFör stort avstånd mellan skenor följer inte lastberäkning, uppmätt mått 1430 mm
Tillverkarens montageanvisningar

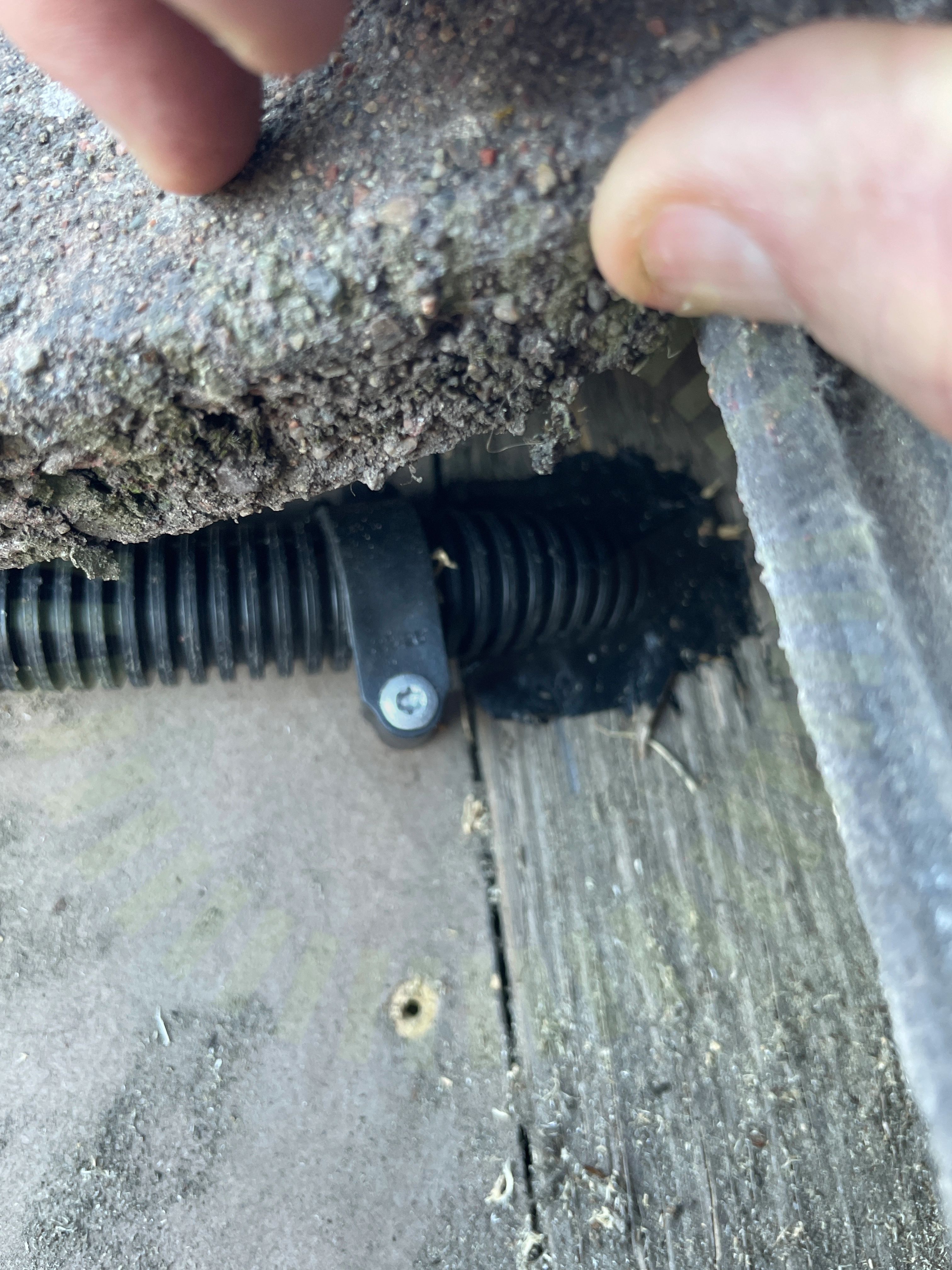

1.4 Takgenomföring
Inte godkändTakgenomföring ej utfört på fackmannamässigt vis
Godkända kontrollpunkter
22/26Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor
GroWatt: MID10-12KTL3-X
Anmärkningar
2/36

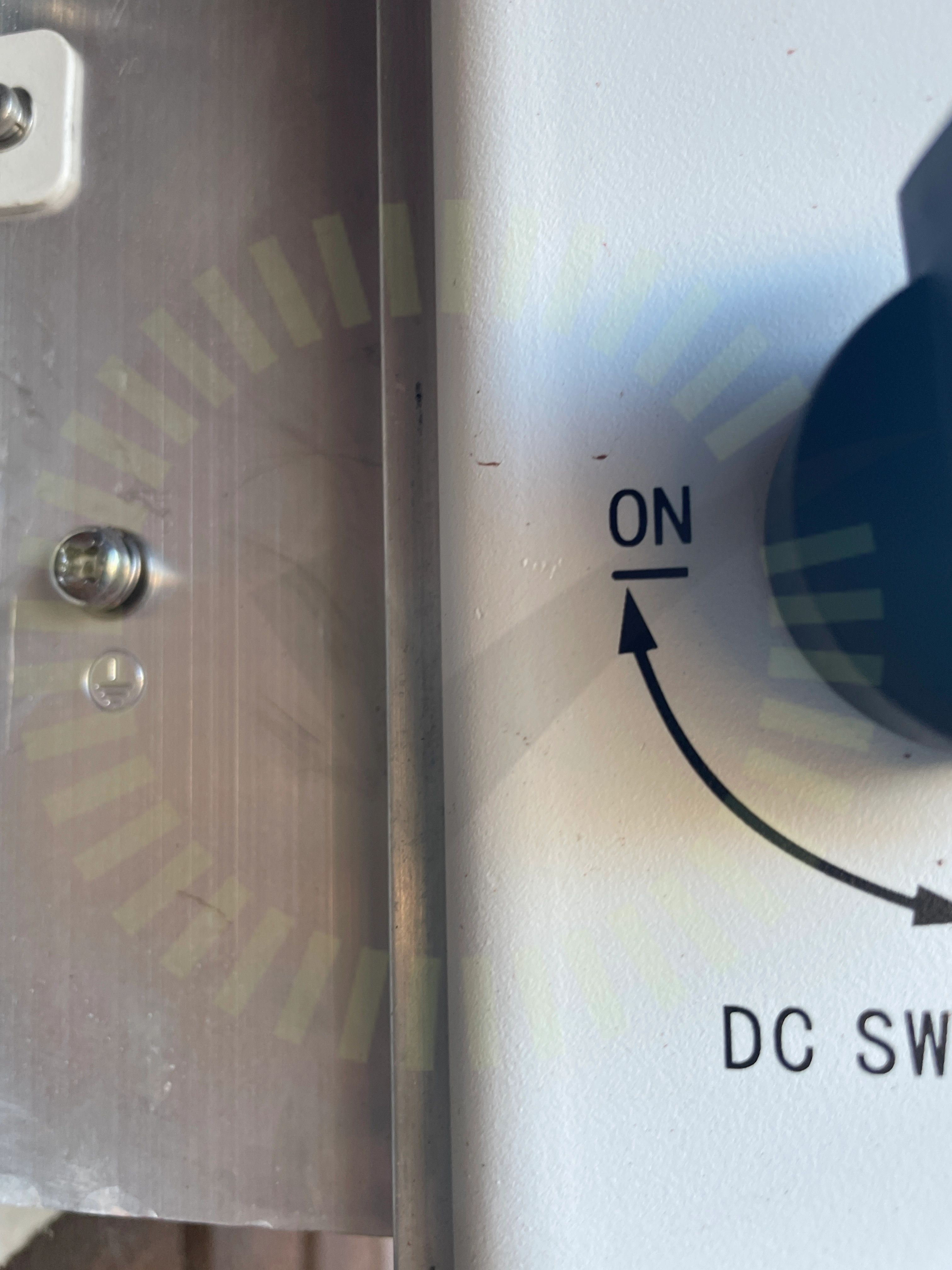

2.1 Jordning av chassi
Inte godkändVäxelriktarens chassi saknar extern PE anslutning
MID 10-25KTL3-X User Manual EN 202206, Sida 13

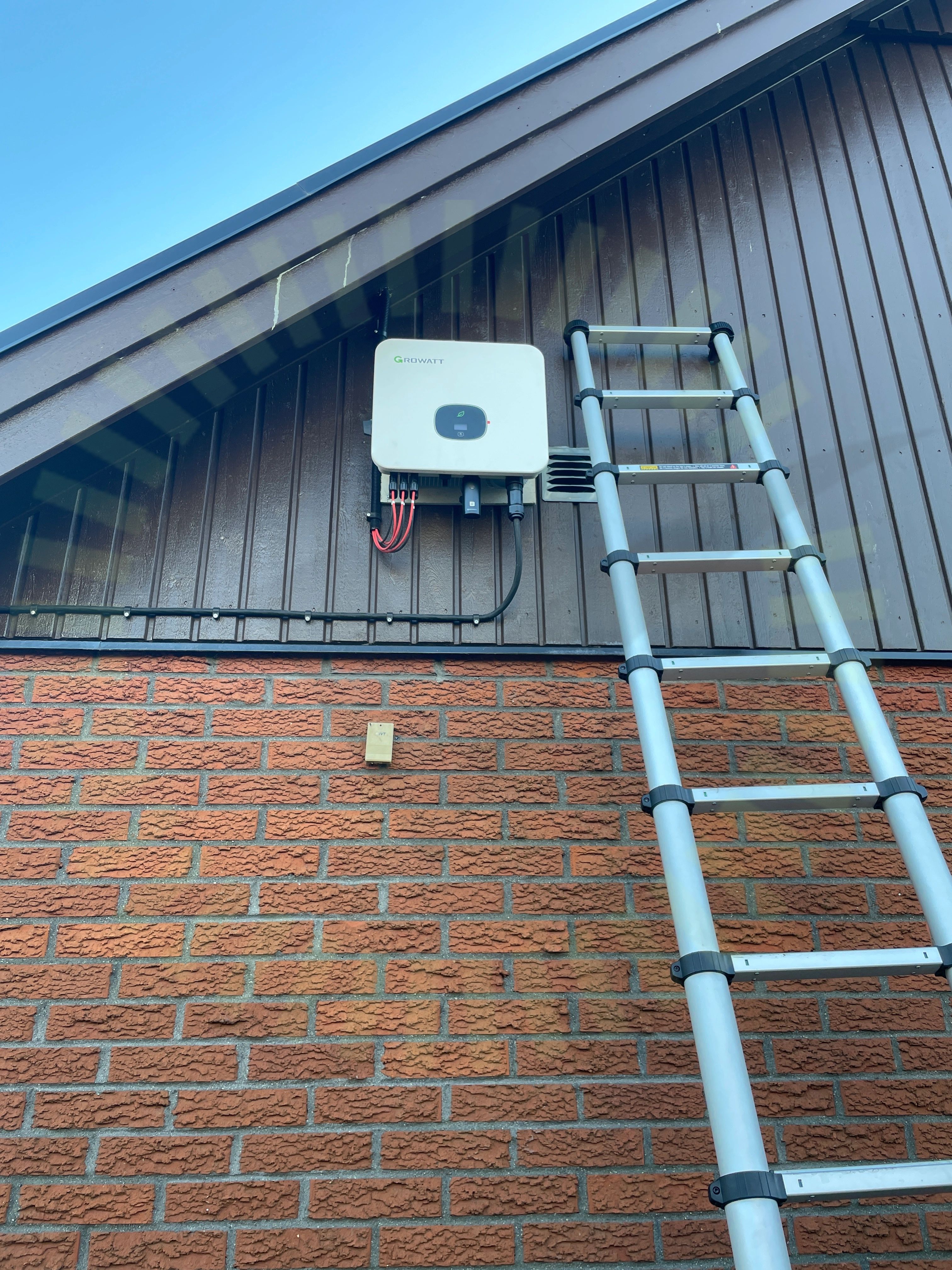

2.2 Varning för likspänning
Inte godkändVäxelriktare saknar märkning
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
34/36AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning
JAM54S31 MR
Anmärkningar
3/17

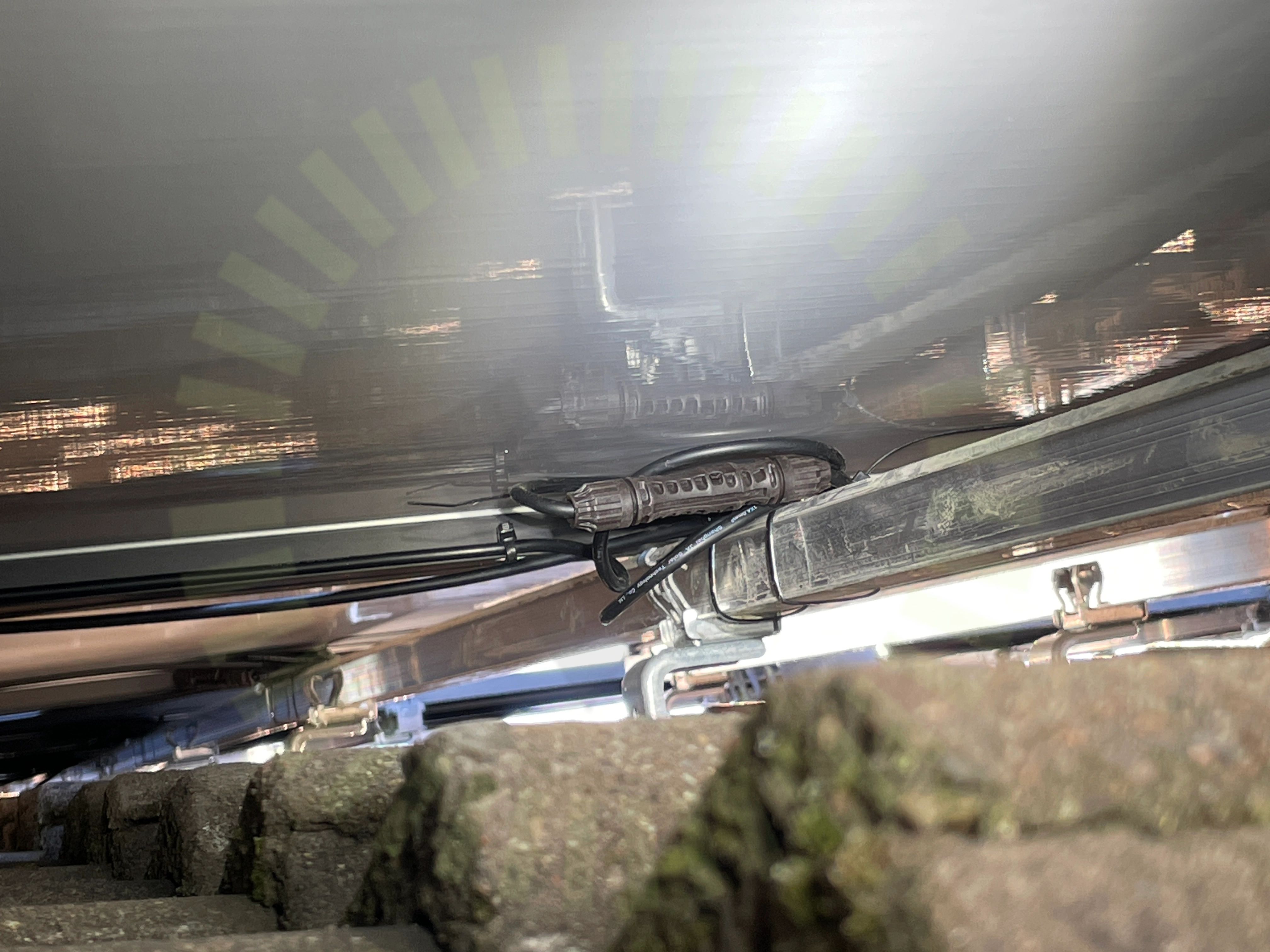

3.1 Föremål mot bakstycke
Inte godkändKontakt ligger och trycker mot panelens baksida
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
3.2 Klämmornas placering
Inte godkändFästen ej placerade enligt inom paneltillverkarens klämzon
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

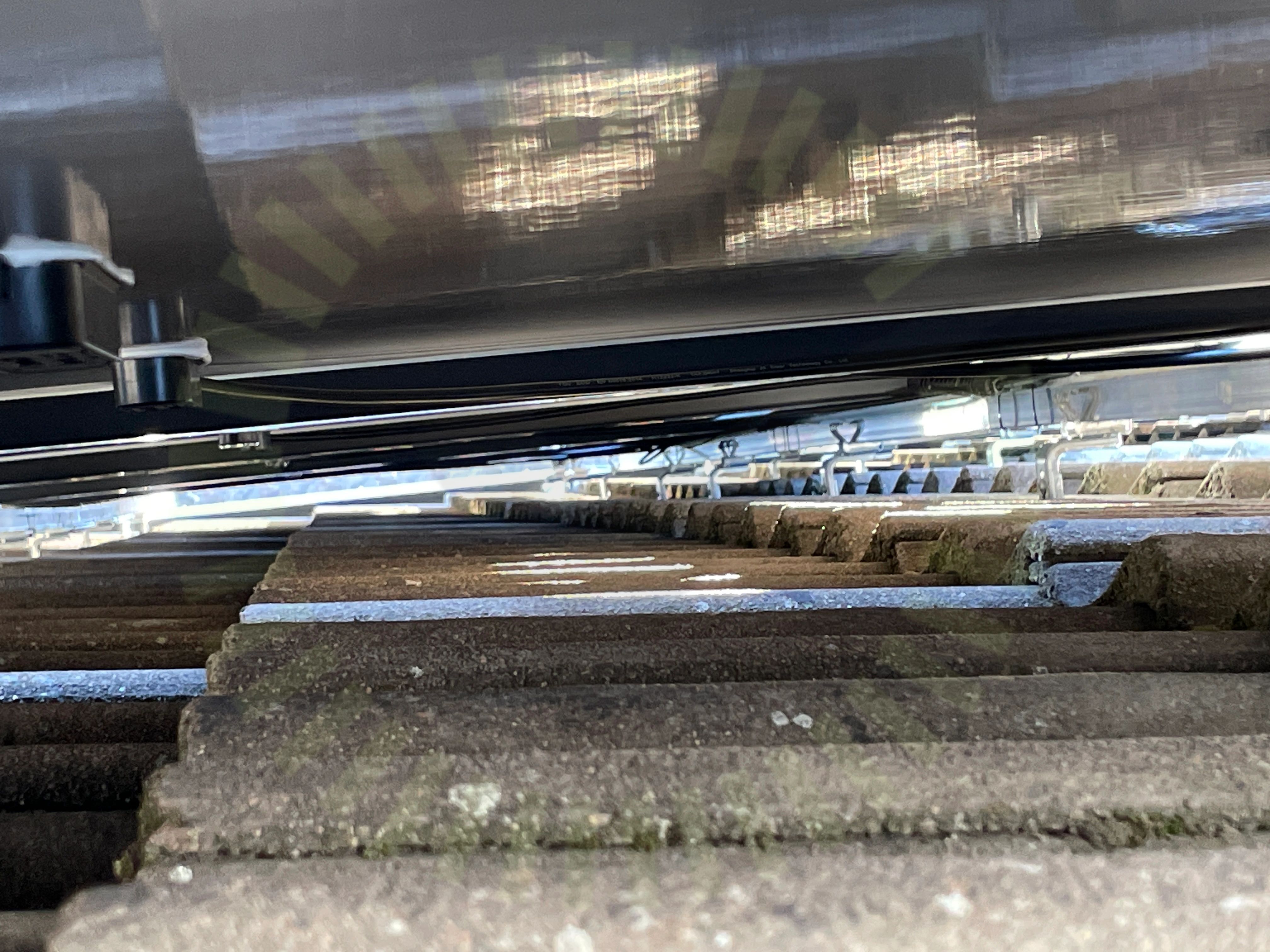

3.3 Kopplingslåda
Inte godkändKablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd
Godkända kontrollpunkter
14/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
