Besiktningsrapport

8.6

Installation genom

E.ON

Datum

7 mars 2024

Ort

Åkarp, Skåne län

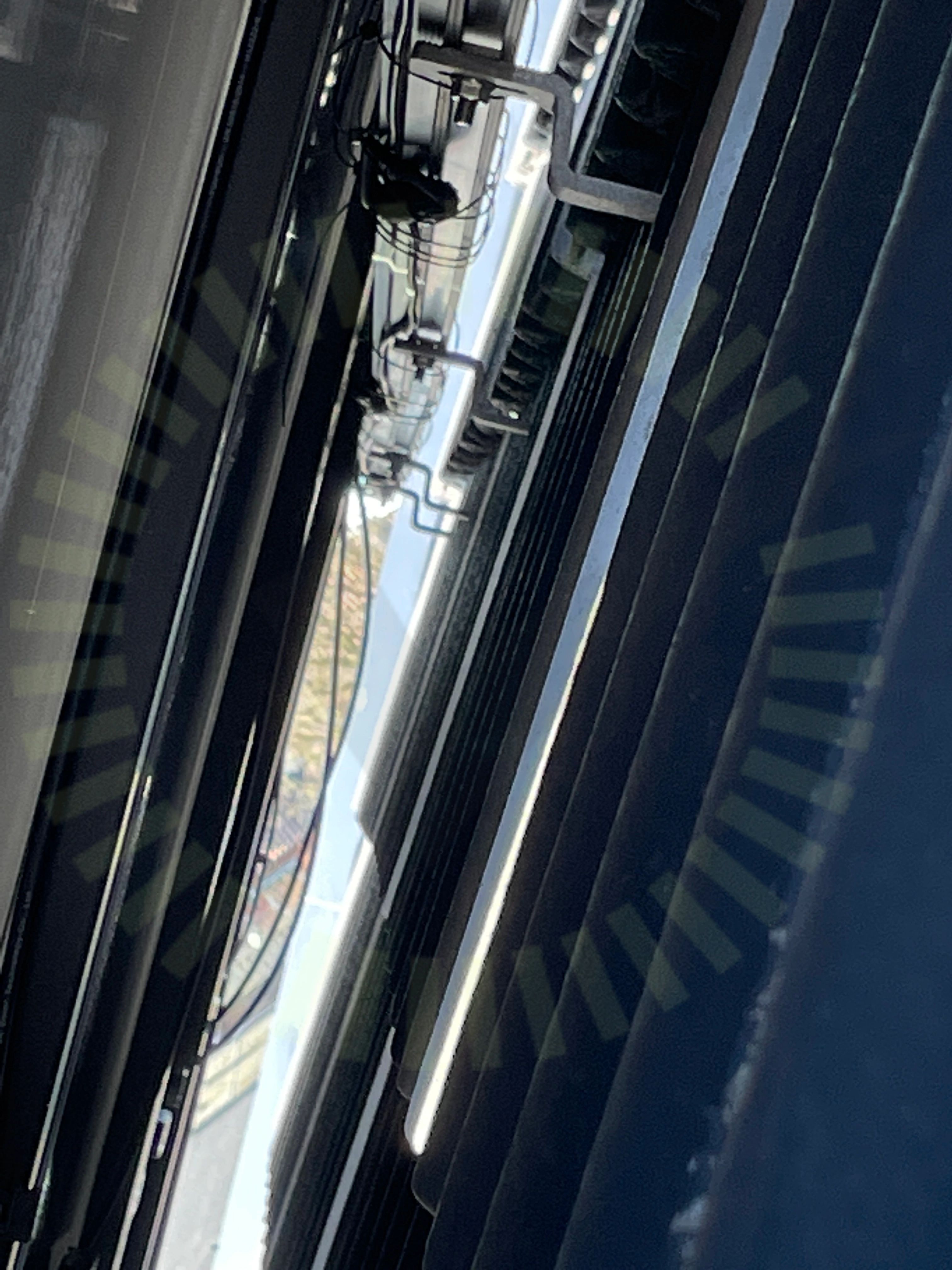

Föremål mot bakstycke

Kopplingslåda böjradie

Skenornas överhäng

+ 8

86% godkända14% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR

MontagesystemRenusol: VS+

VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

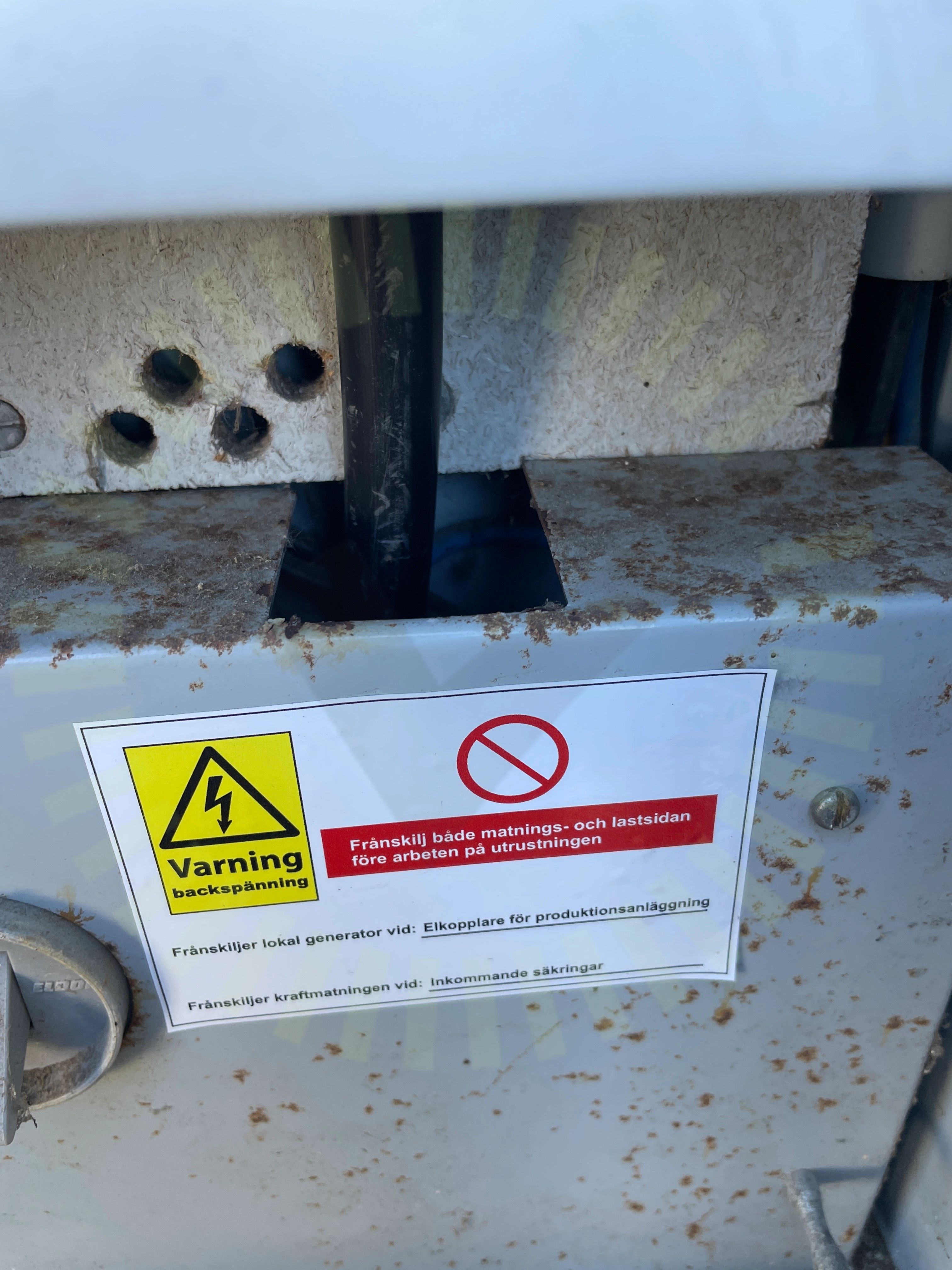

1.1 Beröringsskydd: Plåtkapsling

Inte godkänd

För stort hål är taget i plåtkapsling.

1.2 Mätprotokoll DC

Inte godkänd

Noterade mätningar är inte rimliga. Mätningar är felaktigt utförda, man har gjort mätning på att alla paneler ligger i en sträng medans det ligger på två strängar.

Godkända kontrollpunkter

2/4

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

4/16

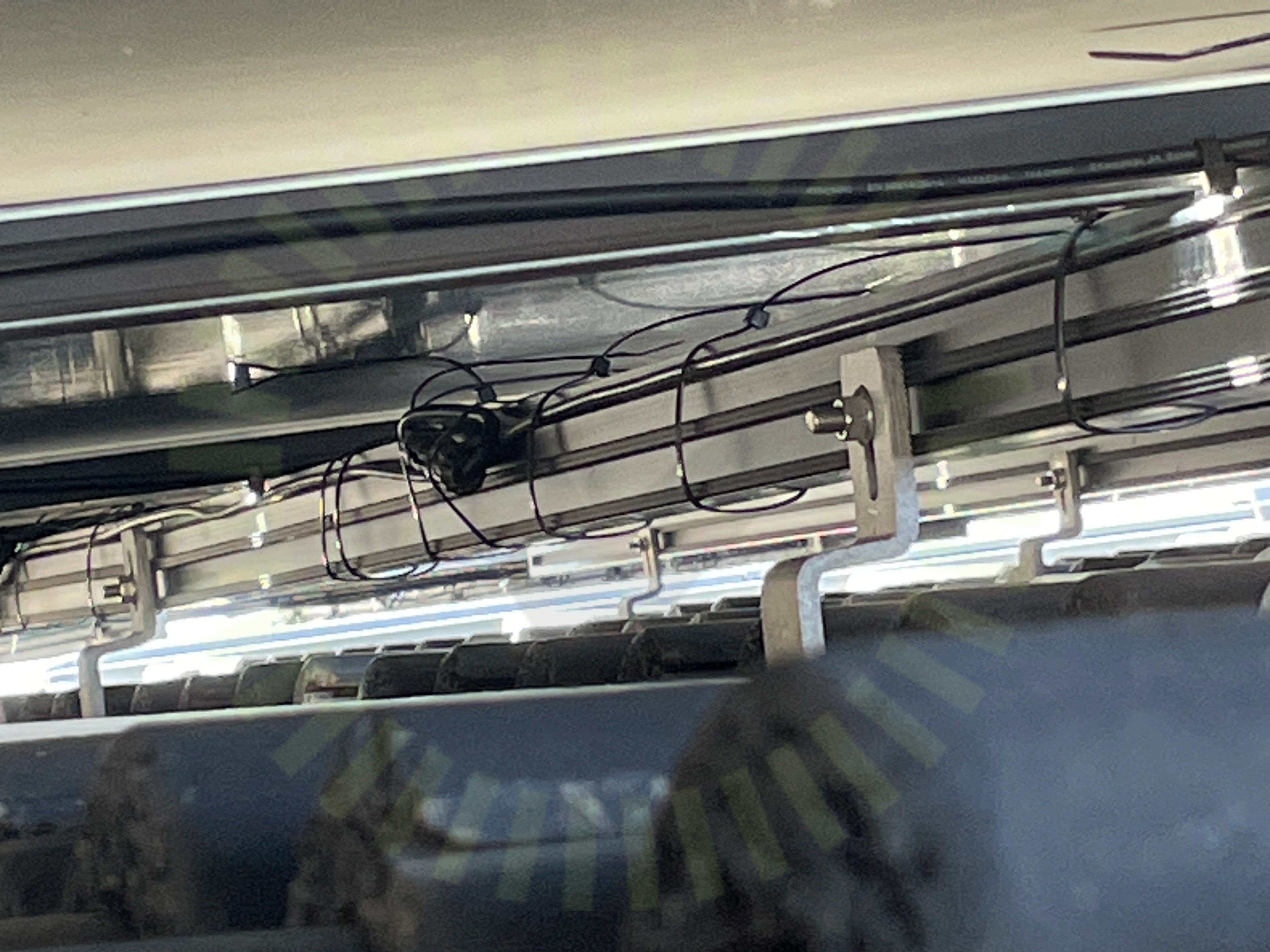

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10

3.3 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5

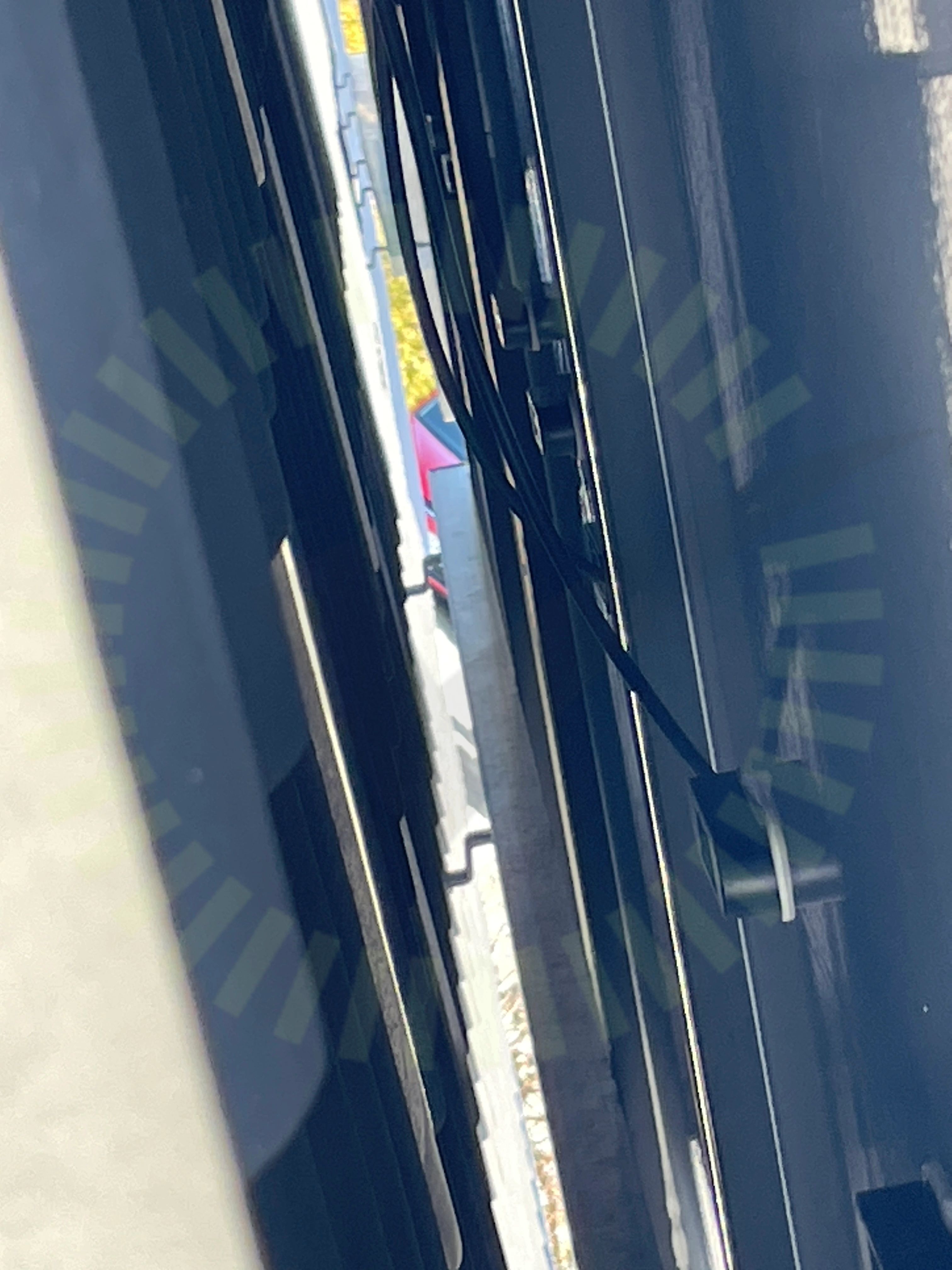

3.4 Kopplingslåda böjradie

Inte godkänd

Kablage ut från kopplingsdosa är ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/16

Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas överlappningKlämmornas placeringPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Renusol: VS+

Anmärkningar

4/23

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

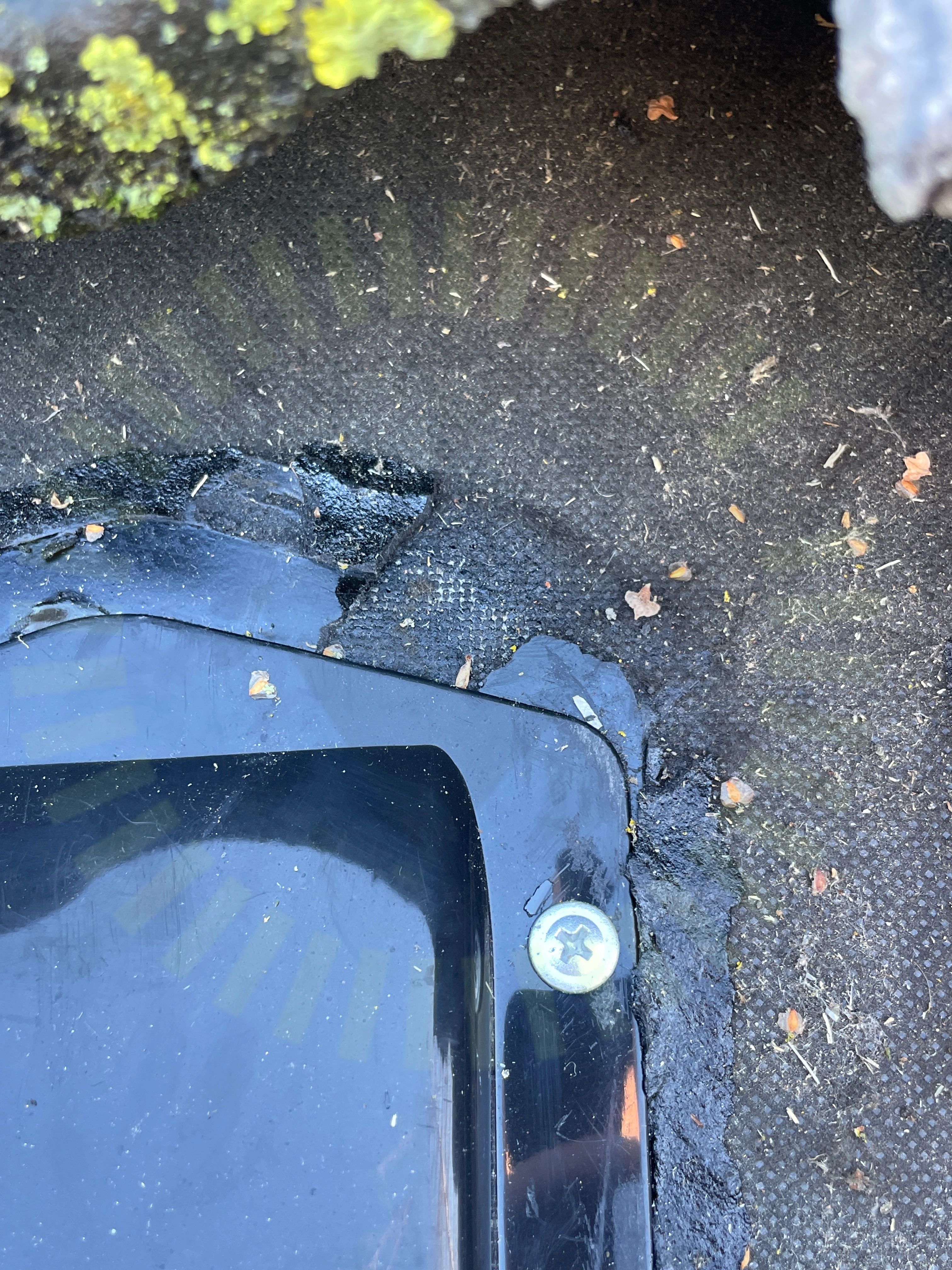

4.2 Takgenomföring

Inte godkänd

Installerad mögelstopper är skadad. Vilket gör att den tappar sin funktion att avleda vatten bort från det tagna hålet.

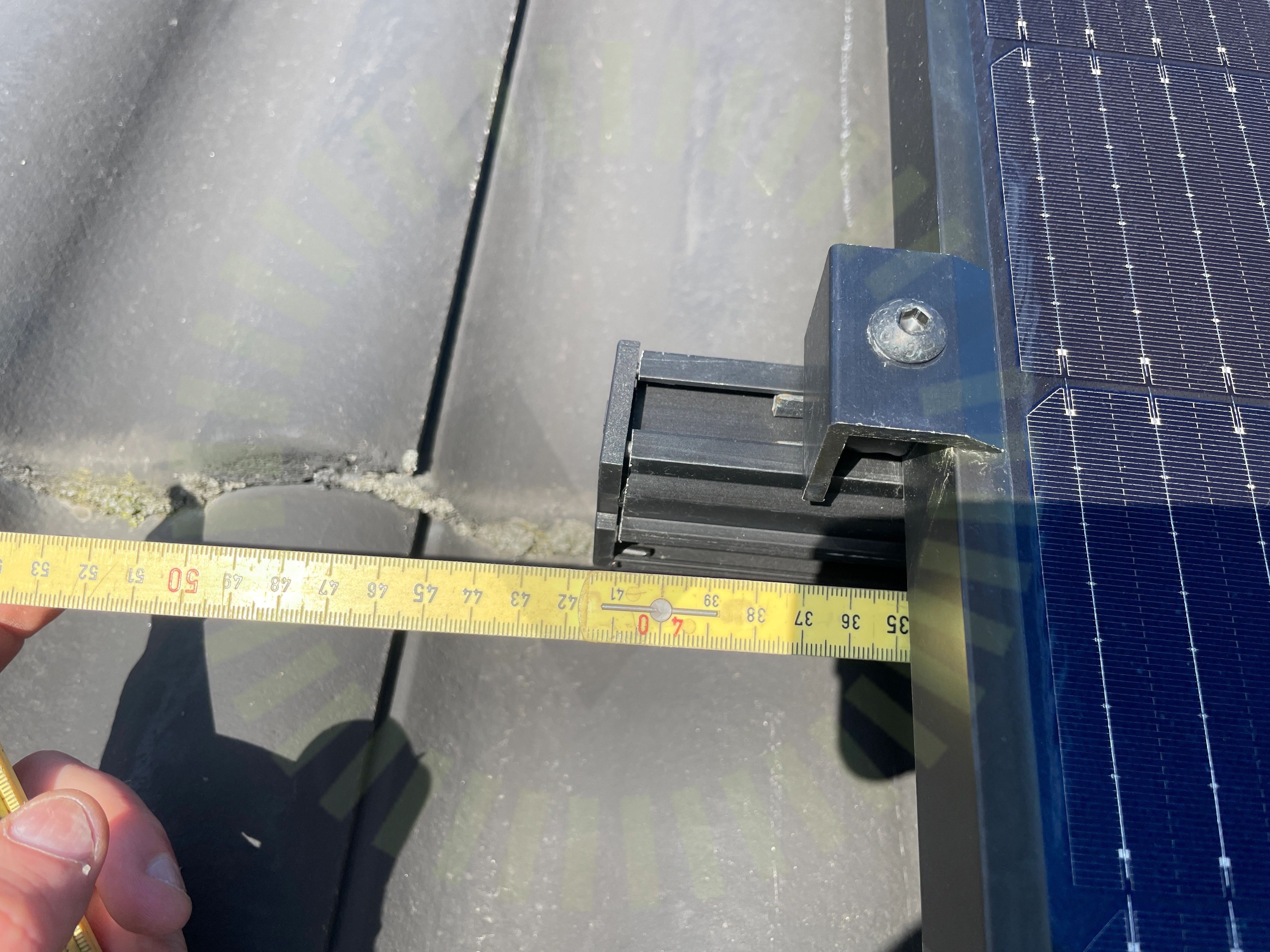

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takstolar sitter med 1200mm mellanrum.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenskarvarTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/23

Råspontsinfästning Takstolsinfästning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

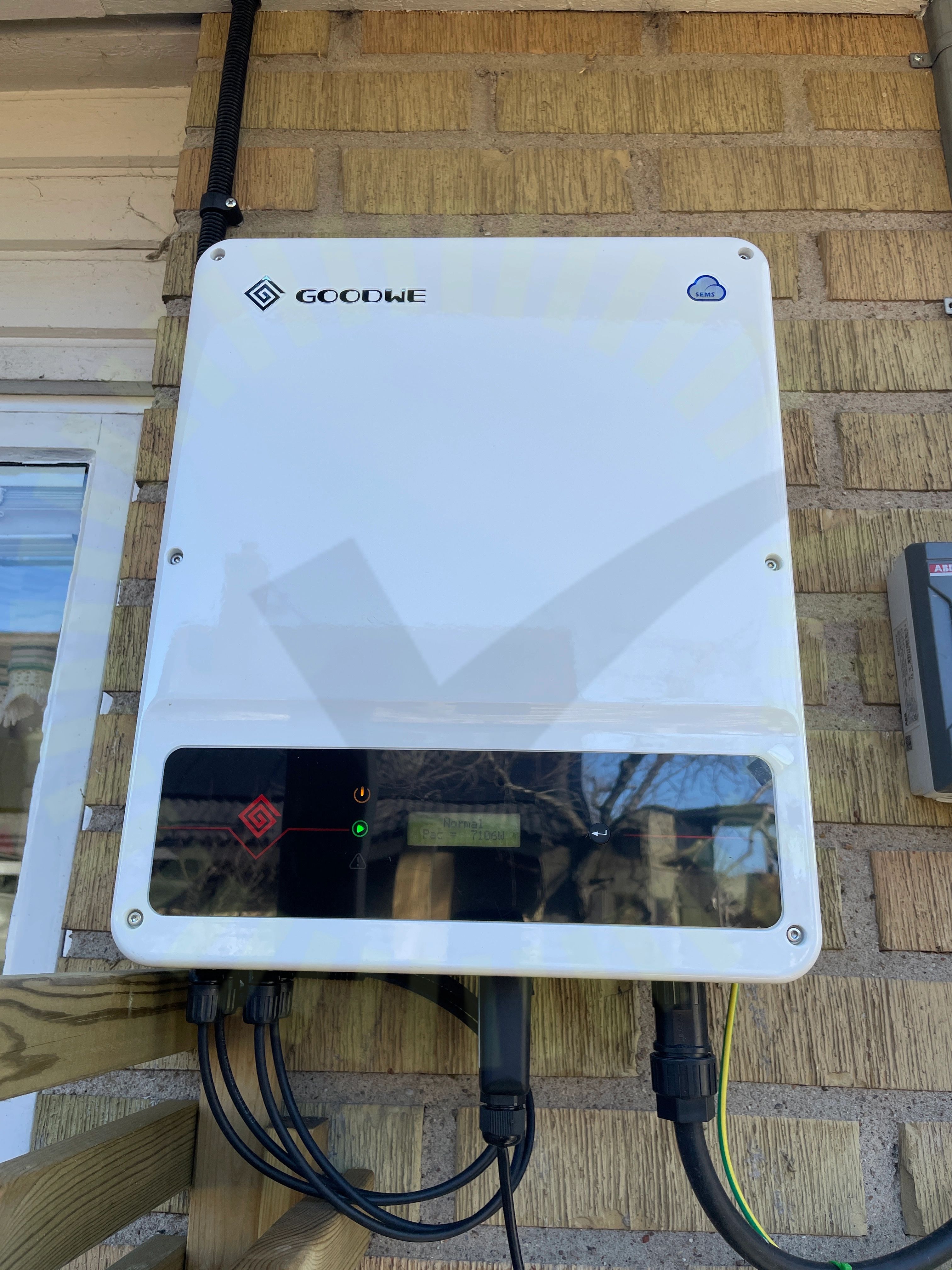

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/36

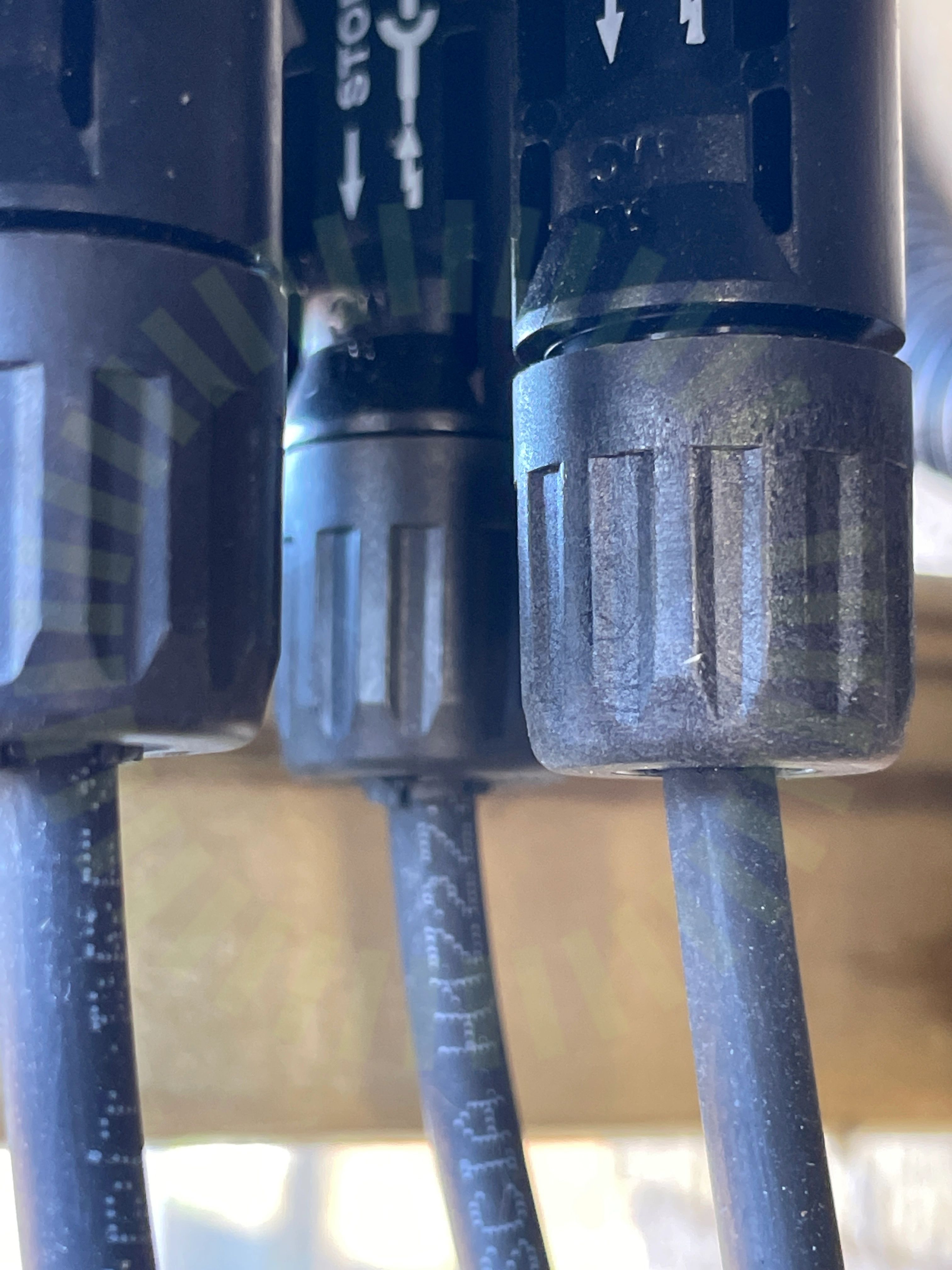

7.1 DC Kontakter

Inte godkänd

Kontakter får ej bottnas.

STÄUBLI MA231 ver 03.2023 sid 10

7.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

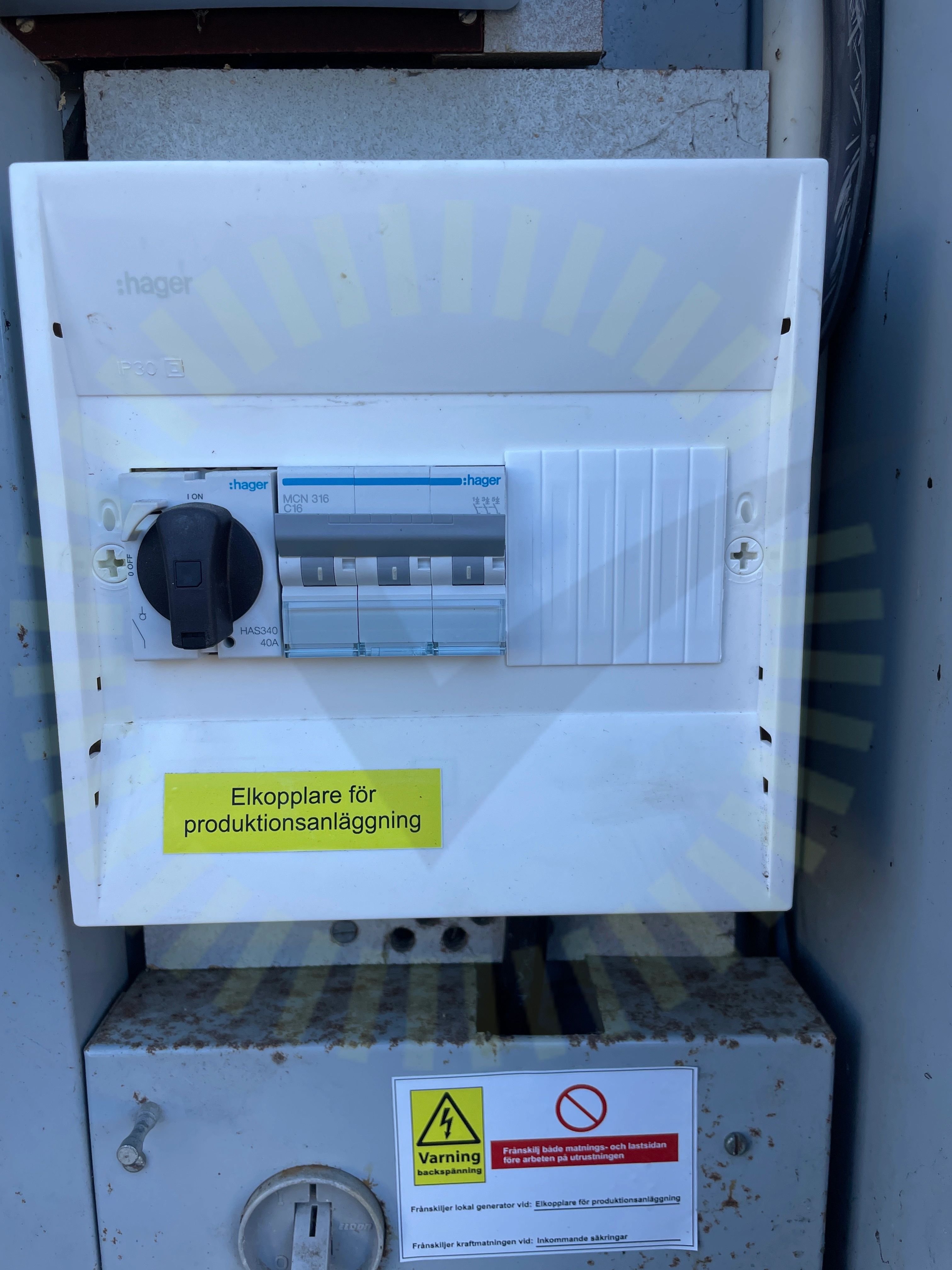

7.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar.

SS 436 40 00 (514.1)

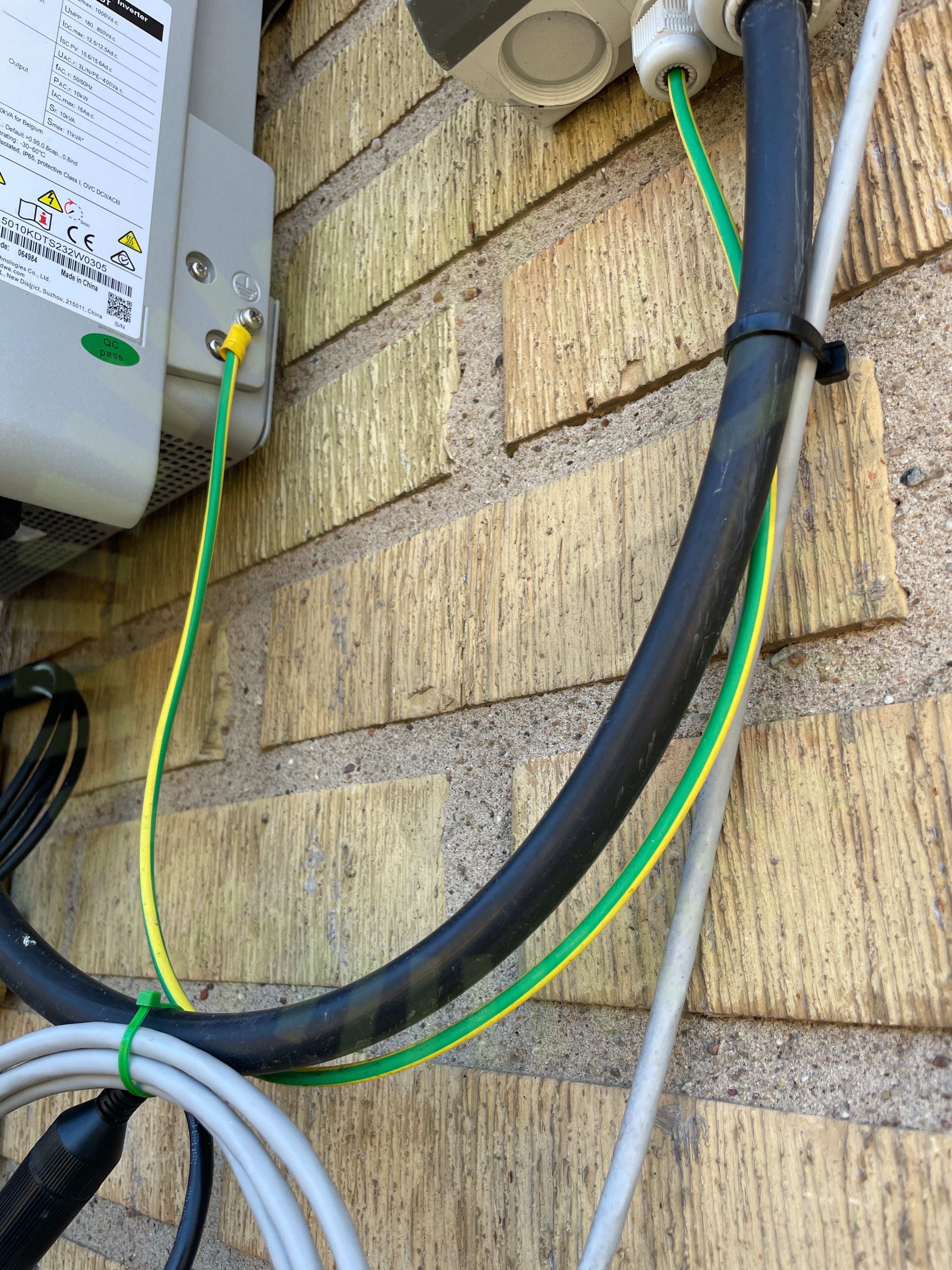

7.4 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. PE kabel är inte anpassat för att vara oskyddad i utomhusmiljö.

Godkända kontrollpunkter

32/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
