Besiktningsrapport
8.6
Installation genom
Sesol
Datum
18 januari 2023
Ort
Torslanda, Västra Götalands län
Dragavlastade
Infästningar CC mått
Skenornas avstånd

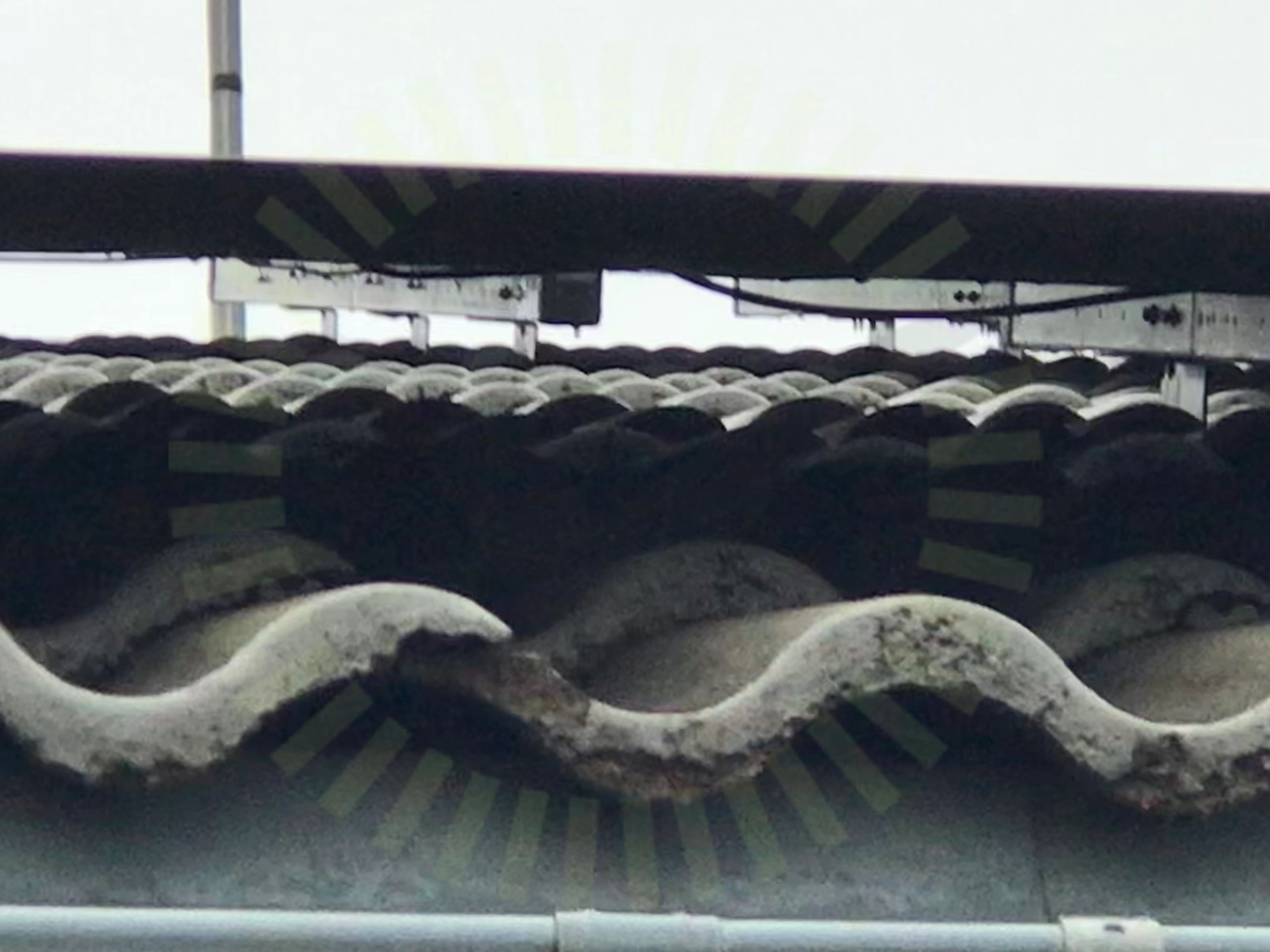

+ 3
88% godkända
12% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/14
1.1 Utrymme
Inte godkänd
bara 380m till öppet hav
SS 436 40 00 (551.8)
Godkända kontrollpunkter
13/14
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Väderskydd
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/13
2.1 Dragavlastade
Inte godkänd
kabel är spänd
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/13
Avstånd till tak
Dräneringshål
Fästens placering
Föremål mot bakstycke
Höjdskillnad
Mellanrum
Skador
Skador
Skugga
Strängförläggning
Överlappning
Ej tillgängligt vid besiktning
1/13
Förbindelse av kontakter
Tak 1, Weland Stål: Råspont
Anmärkningar
5/22

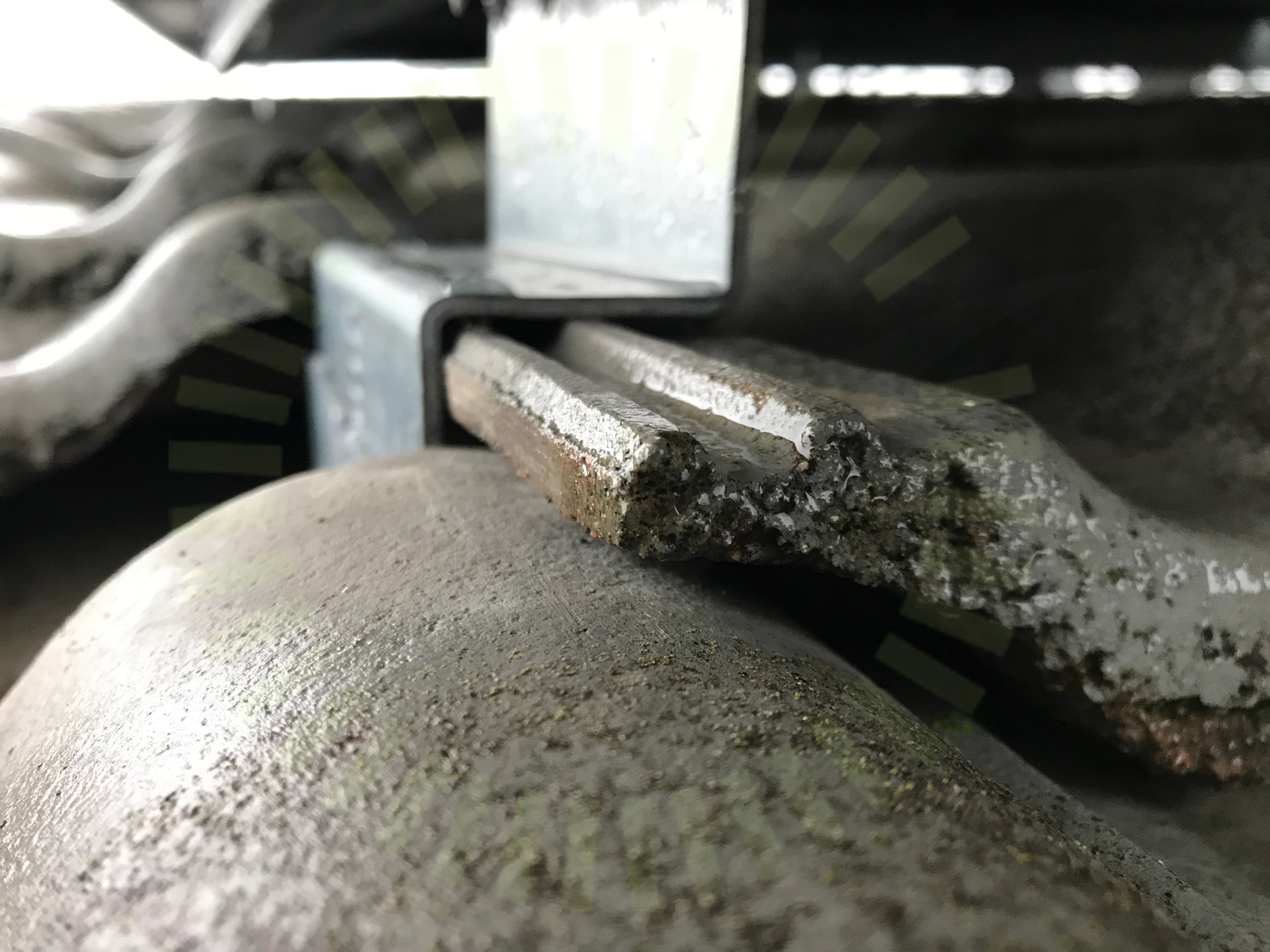

3.1 Avstånd panna
Inte godkänd
fäste ligger mot panna
MA5102 Sid 1 (1) | Version 3 - 221101

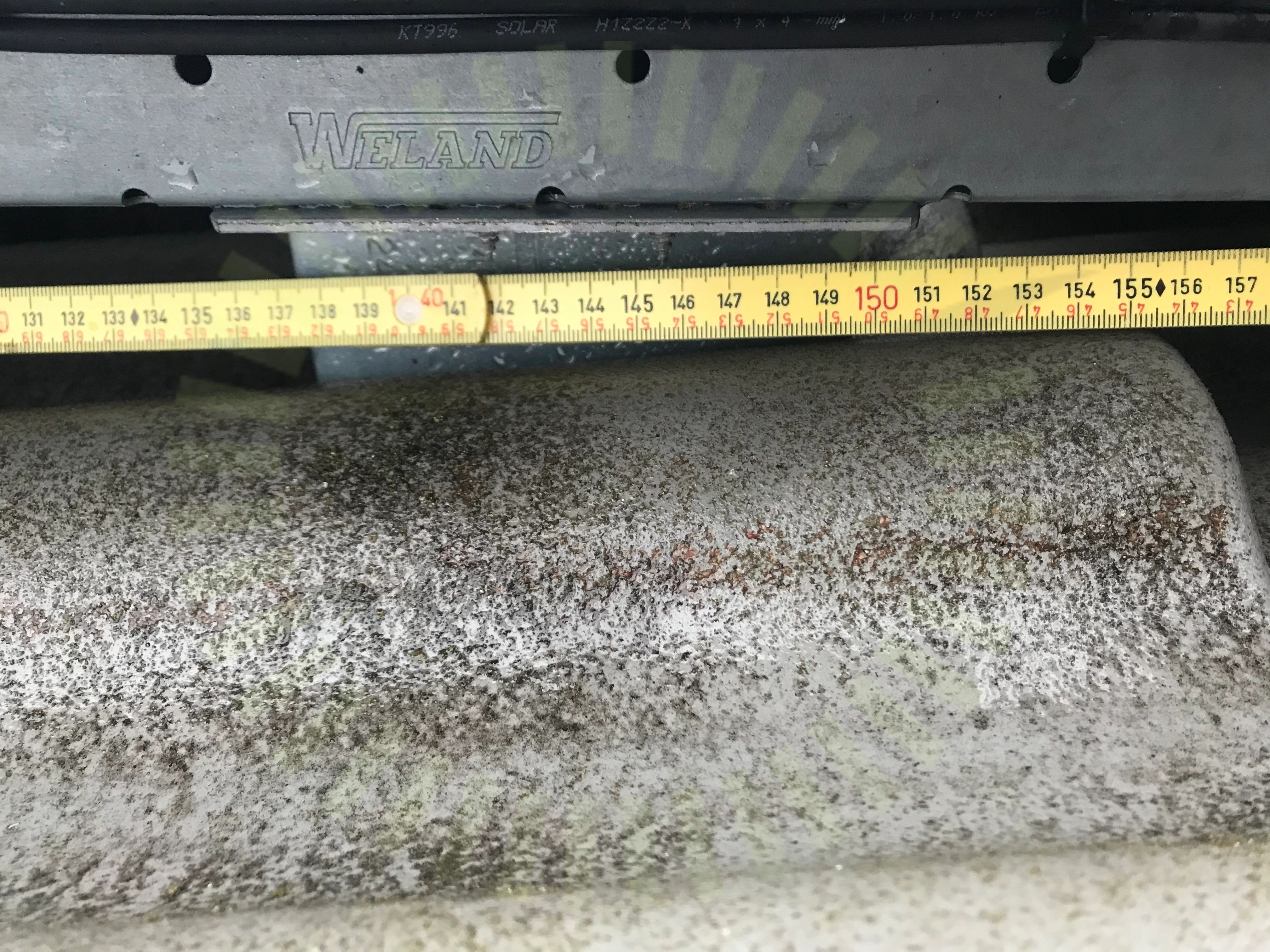

3.2 Infästningar CC mått
Inte godkänd
för långa avstånd på olika ställen på denna bild står det i beräkning att det ska vara 132cm
MA5102 Sid 1 (1) | Version 3 - 221101
3.3 Kabeluppfästning
Inte godkänd
lösa kablar under panelerna
SS 436 40 00 (712.521.101 och 522.8.4)

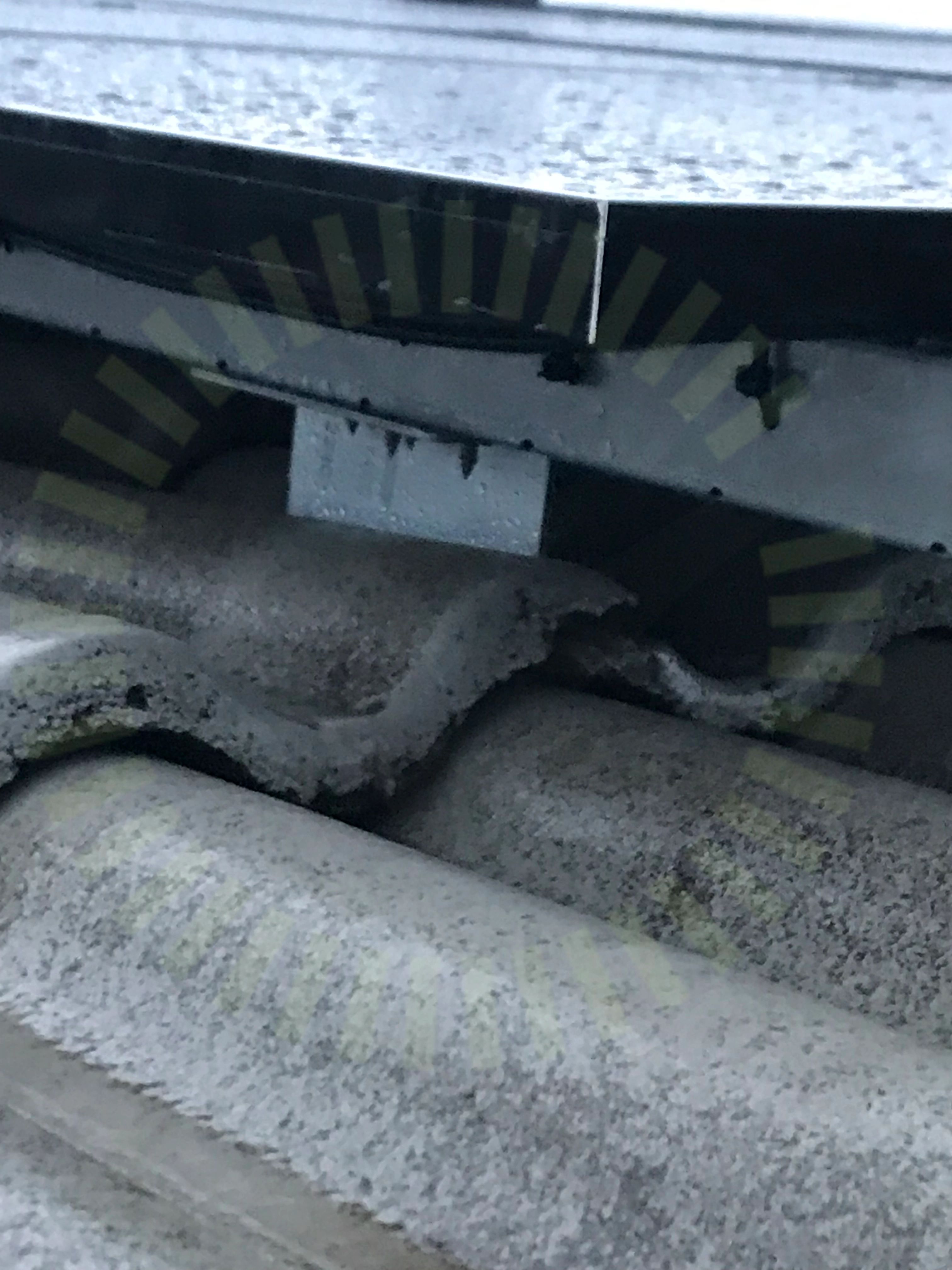

3.4 panna
Inte godkänd
pannor hänger i luften

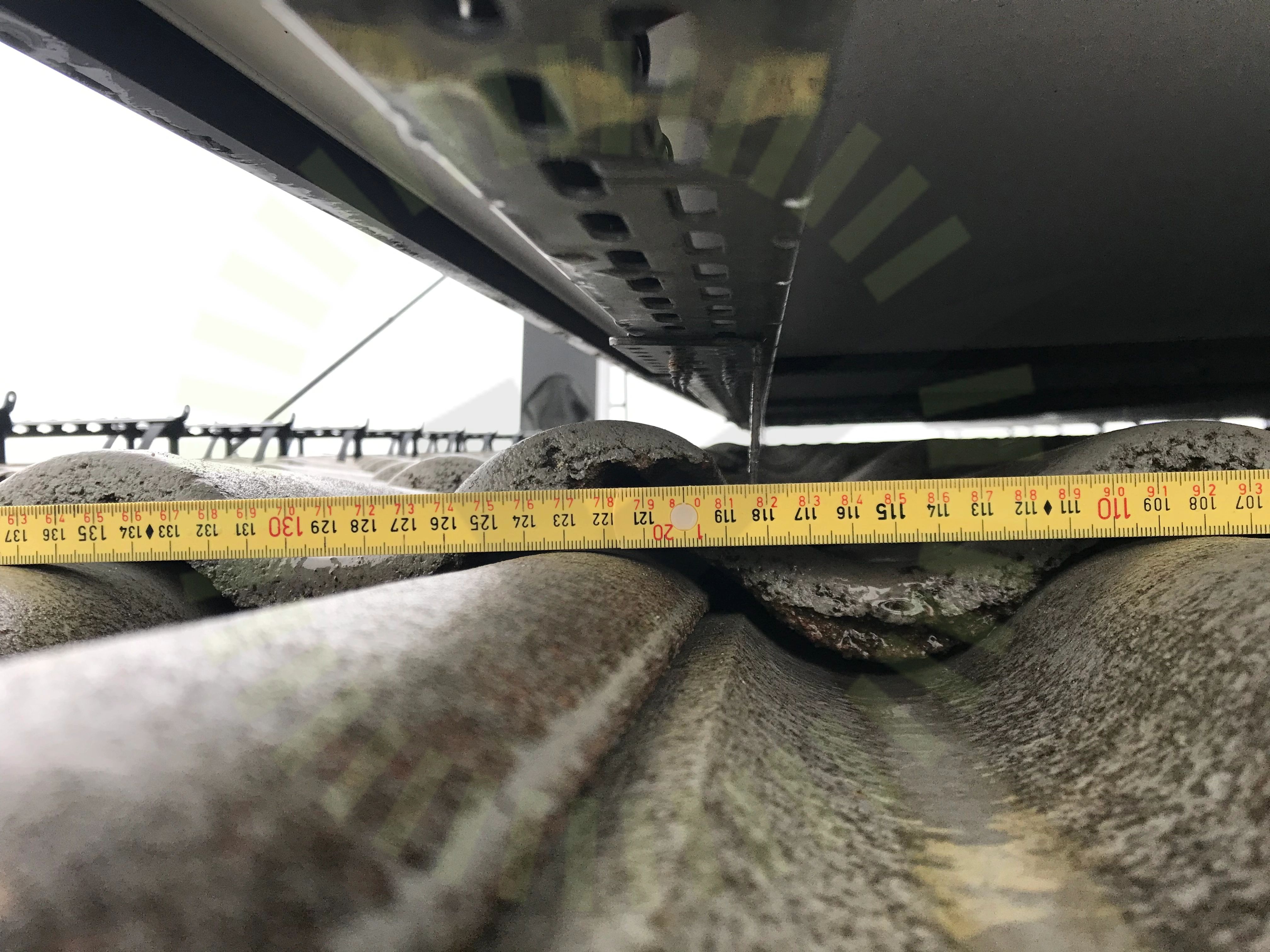

3.5 Skenornas avstånd
Inte godkänd
för långt avstånd
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
17/22
Främmande material
Infästning Råspont
Mittklämma rätt förläggning
Mittklämma skruv
Mittklämmor
Shims
Skador
Skarp kant
Skenornas infästning
Skenskarvar
Skydd
Snö- och Vindlastberäkning
Takgenomföring
Väderbeständigt material
Ändklämmor rätt förläggning
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/29
5.1 AC kabel skarp kant
Inte godkänd
vass kant
5.2 Avstånd till hav
Inte godkänd
bara 380 m till havet
Huawei User Manual Issue 04 (2021-08-10), Sida 20
5.3 Mätprotokoll DC
Inte godkänd
mätprotokoll finns ej
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
26/29
AC Anslutning
AC Böjradie
AC Förläggning
AC Genomföringar
AC Skador på kabel
Avstånd
Brännbart underlag
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av produkt
Huvudsäkring
Infästning
Internet
Kabel
Kontakter
Ledare fastspända
Märkning
PE Chassi
Skador
Strängschema
Säkring
Ventilation
Vinkel
