Besiktningsrapport

8.3

Installation genom

Solarsurf Sverige AB

Datum

6 september 2023

Ort

Knivsta, Uppsala län

Skenornas infästning

Föremål mot bakstycke

DC Kablage förläggning

+ 12

85% godkända15% ej godkända

Om installationen

PanelerCecep Solar: CEC6-54MHV

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareSolplanet: ASW08-12KH-T1

VäxelriktareSolplanet: ASW(3-10)K-LT-G2 Pro

BatteriPYLONTECH: FORCE-H2 (6,7-13,5kWh)

Installerad av Solarsurf Sverige AB som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

8/9

Fastsäkring av modulerKommunikationLåsning av modulMiljöPEPlaceringSkadorTemperatur

Ej tillgängligt vid besiktning

1/9

Infästning

Tak 1, Cecep Solar: CEC6-54MHV

Anmärkningar

2/19

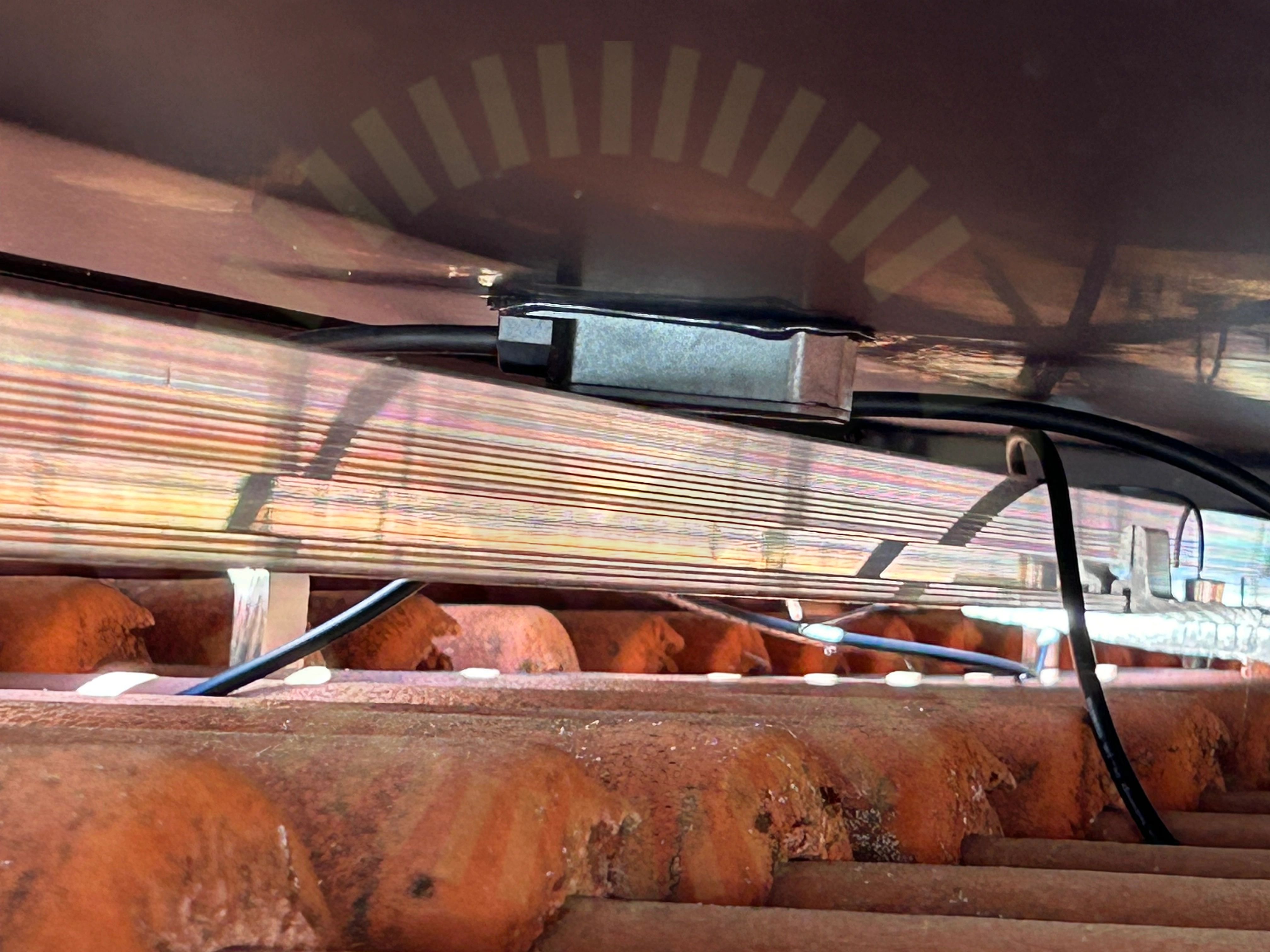

3.1 Föremål mot bakstycke

Inte godkänd

Panelens kopplingslåda kläms mellan panelens bakstycke och skenan.

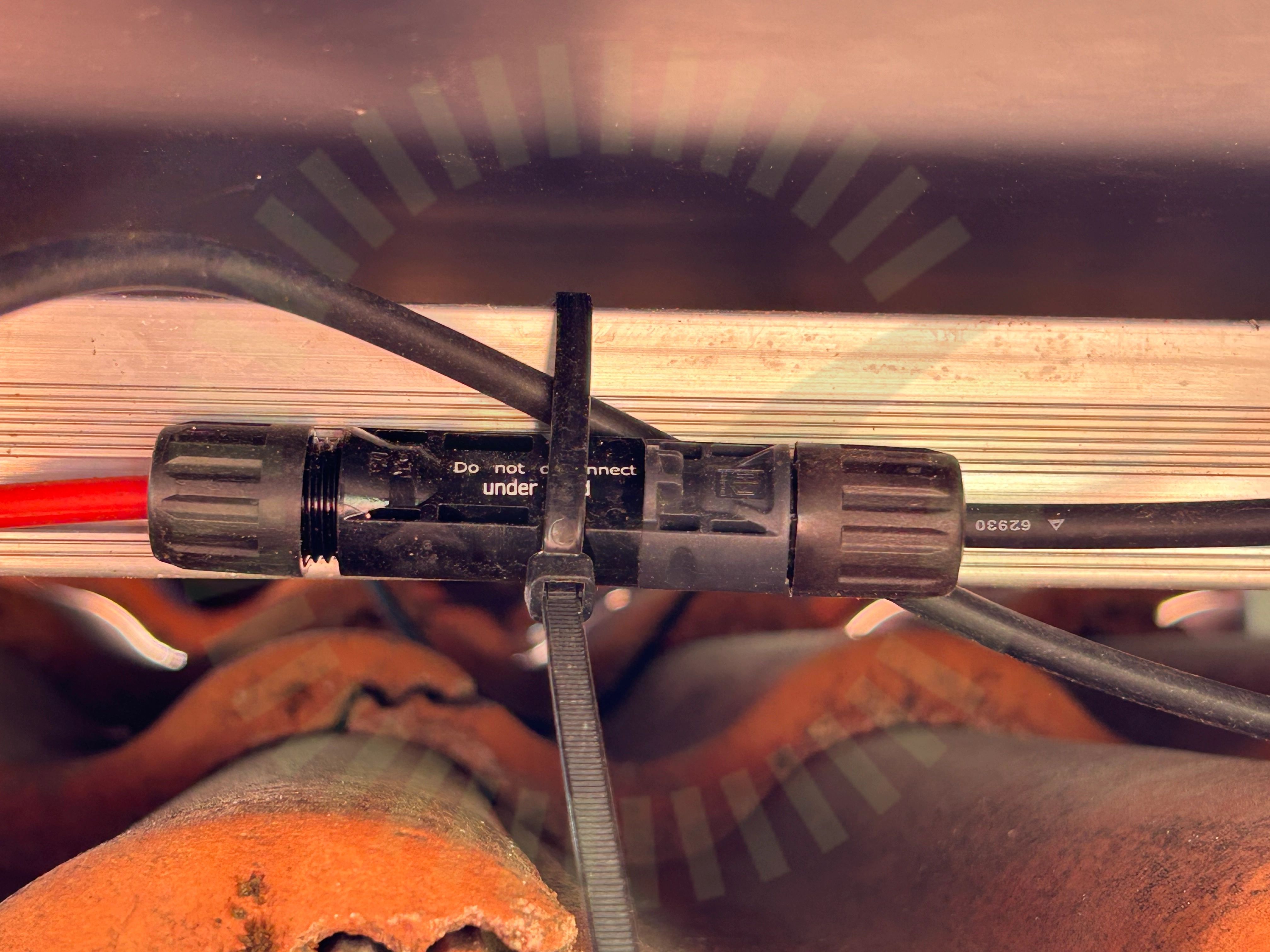

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

17/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

9/26

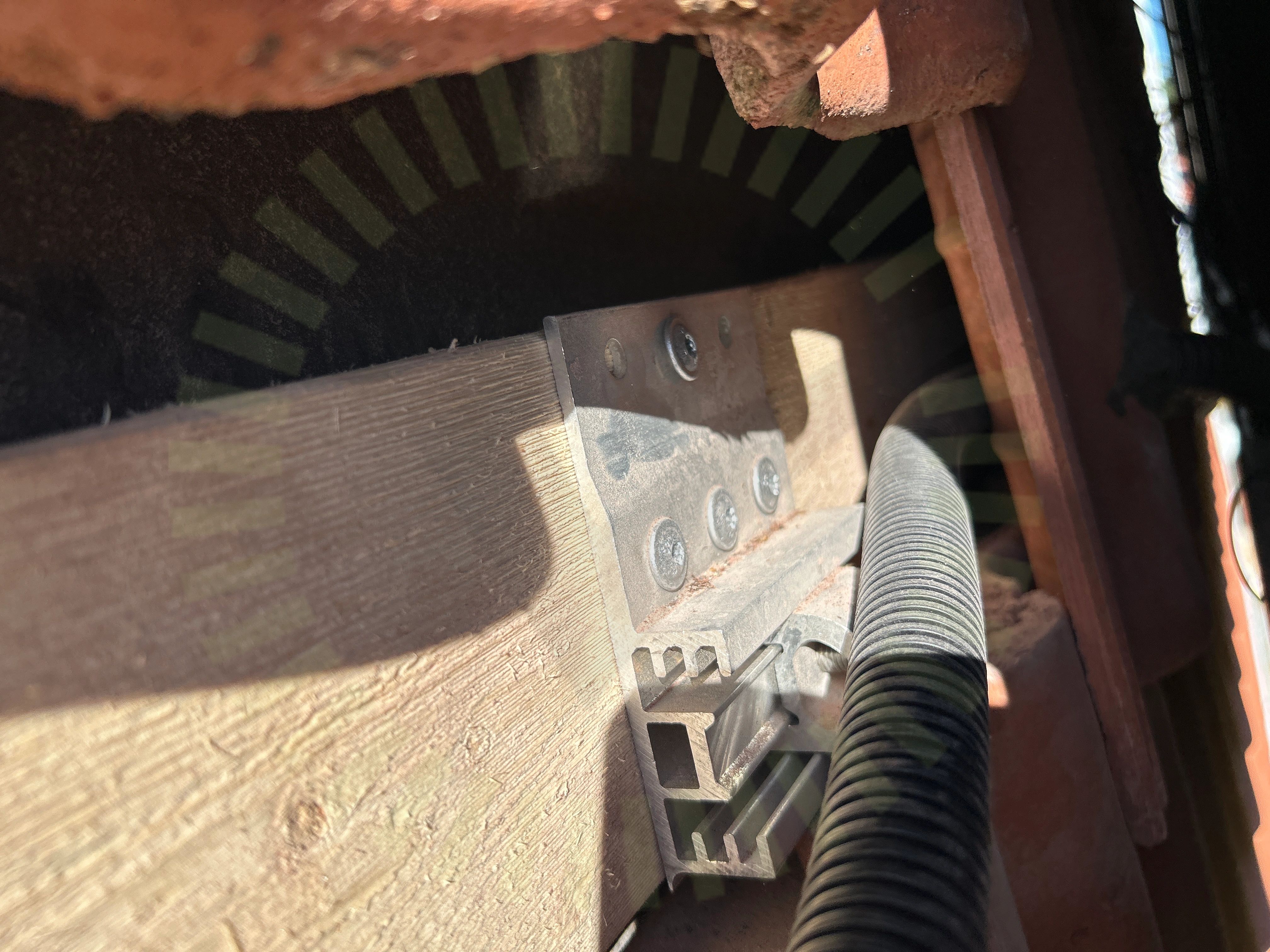

4.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

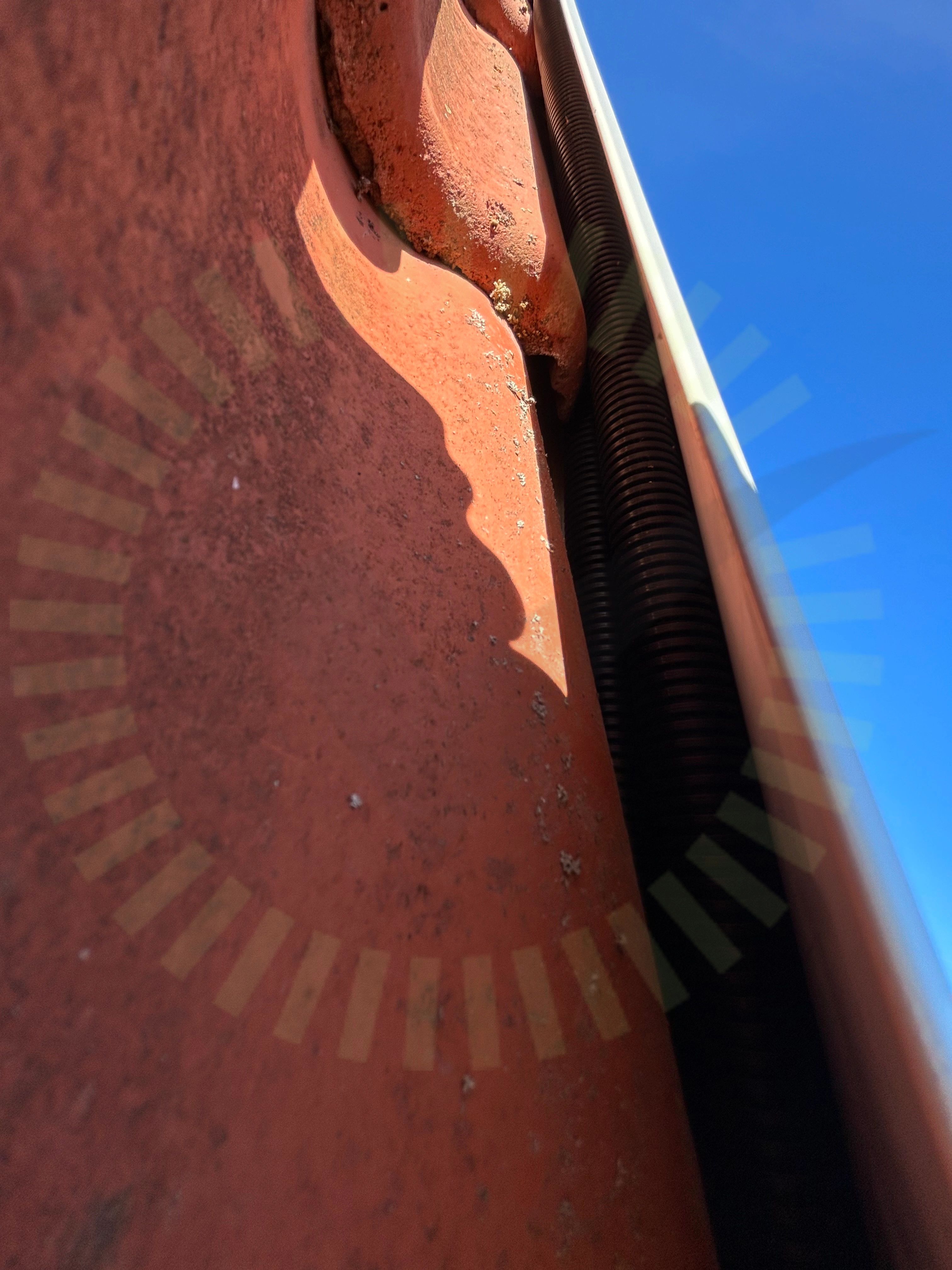

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

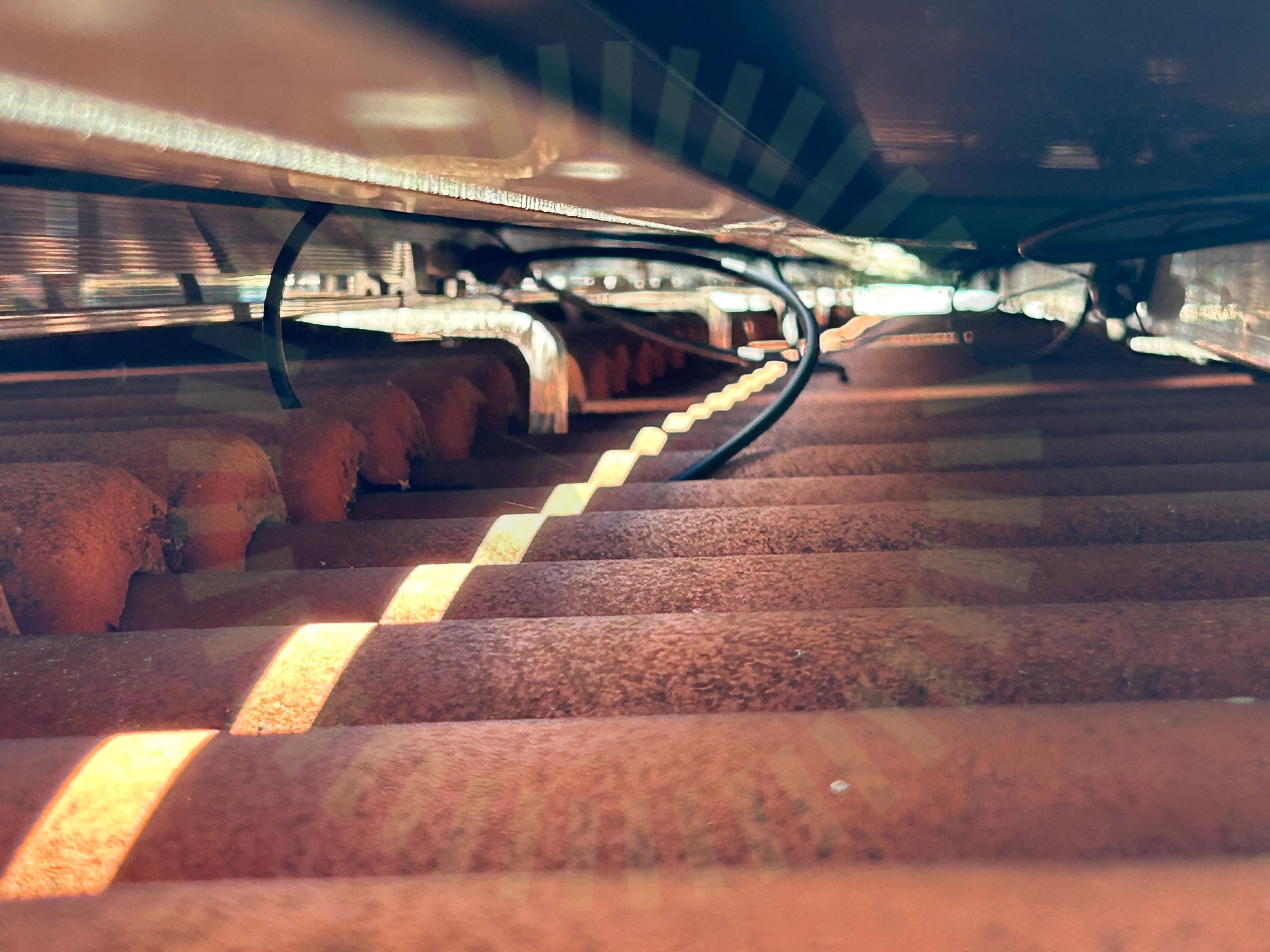

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

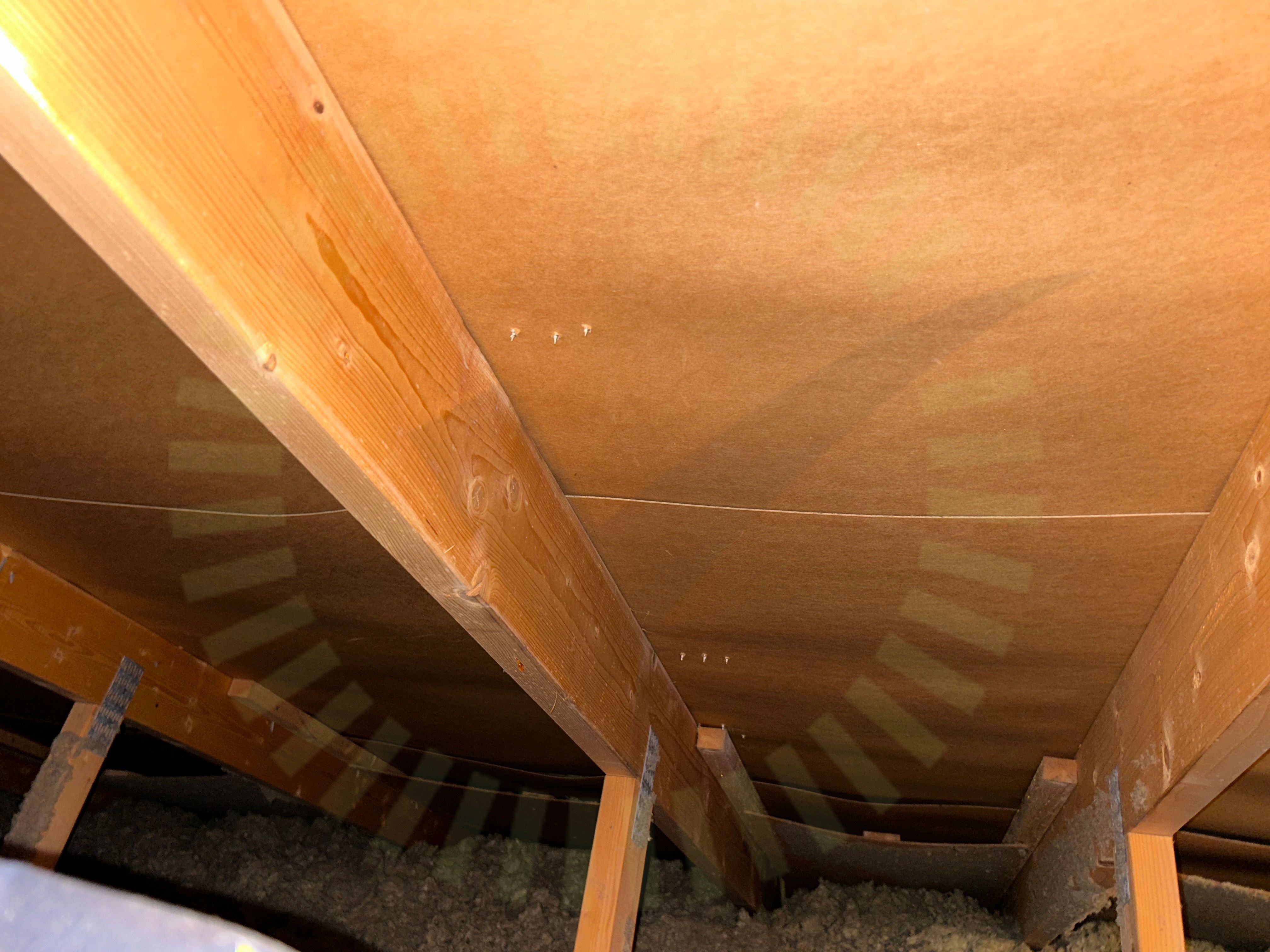

4.4 Skador

Inte godkänd

Skruvar har penetrerat undertaket.

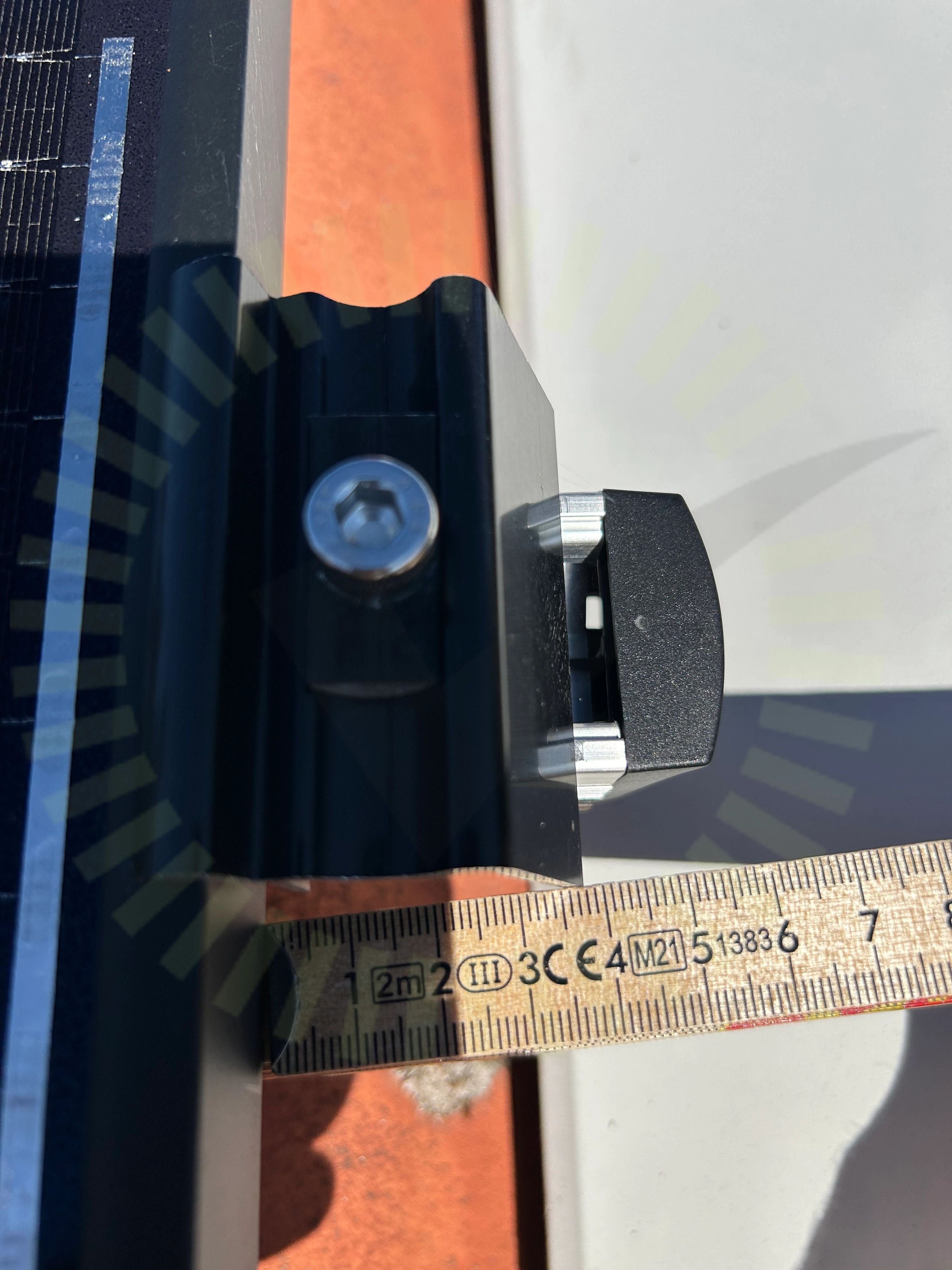

4.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15

4.6 Skenornas infästning

Inte godkänd

Skenans infästning är inte korrekt utförd.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

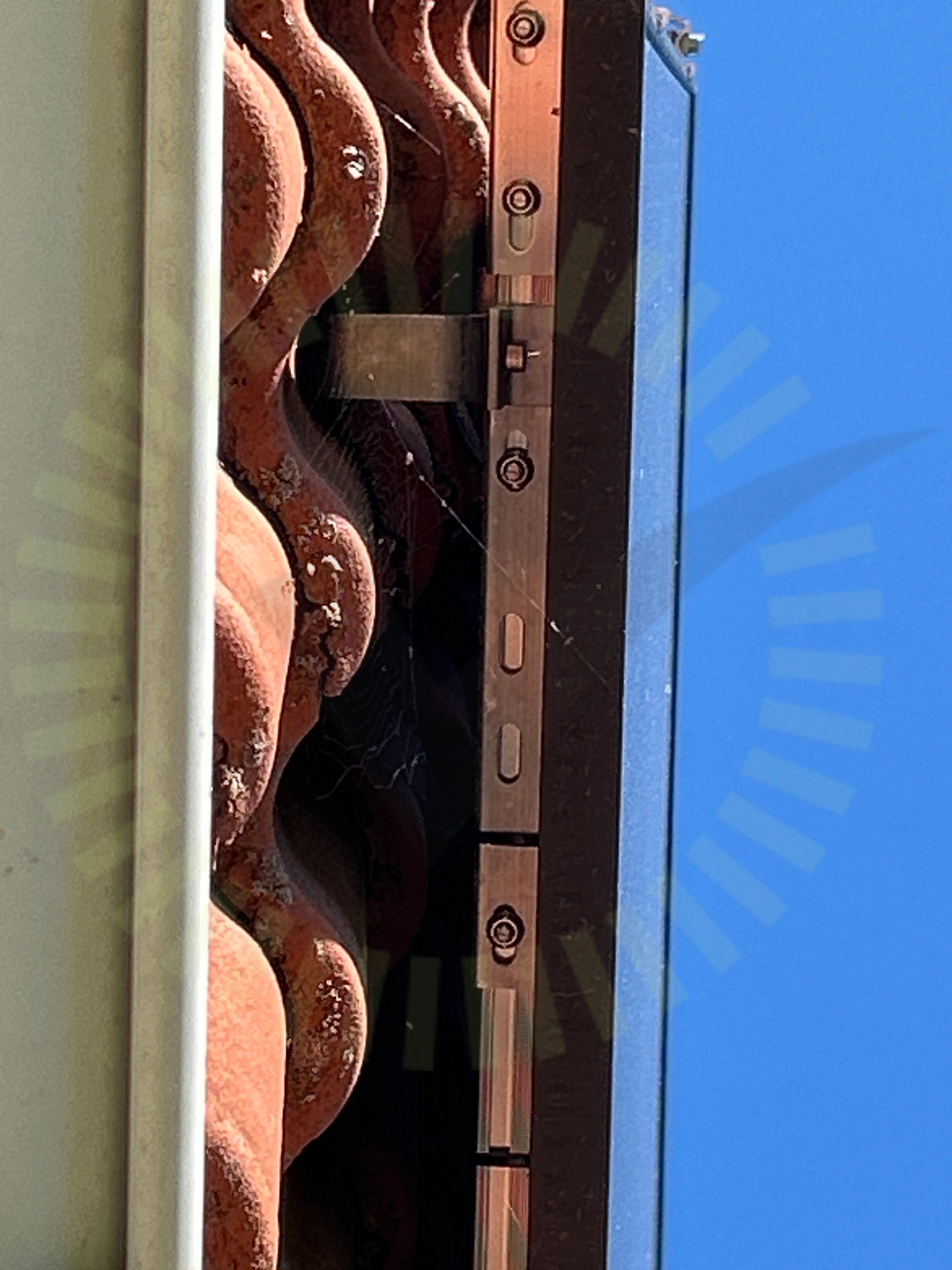

4.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas bultar.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

4.8 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

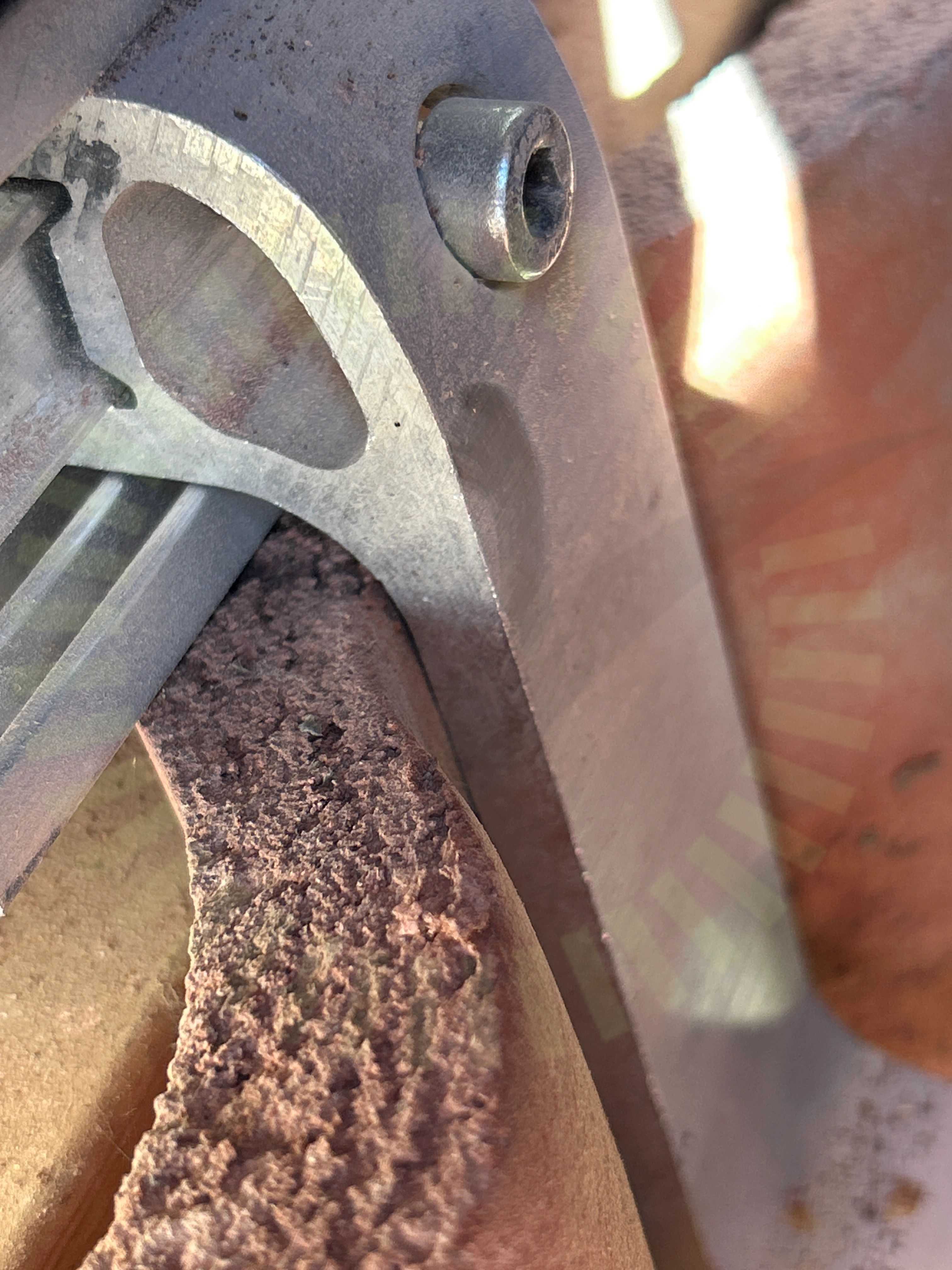

4.9 Underliggande takpanna

Inte godkänd

Det är för kort avstånd mellan takkrok och underliggande takpanna.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

Godkända kontrollpunkter

17/26

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkenornas överhängSkruvar korrektTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

2/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

8/64

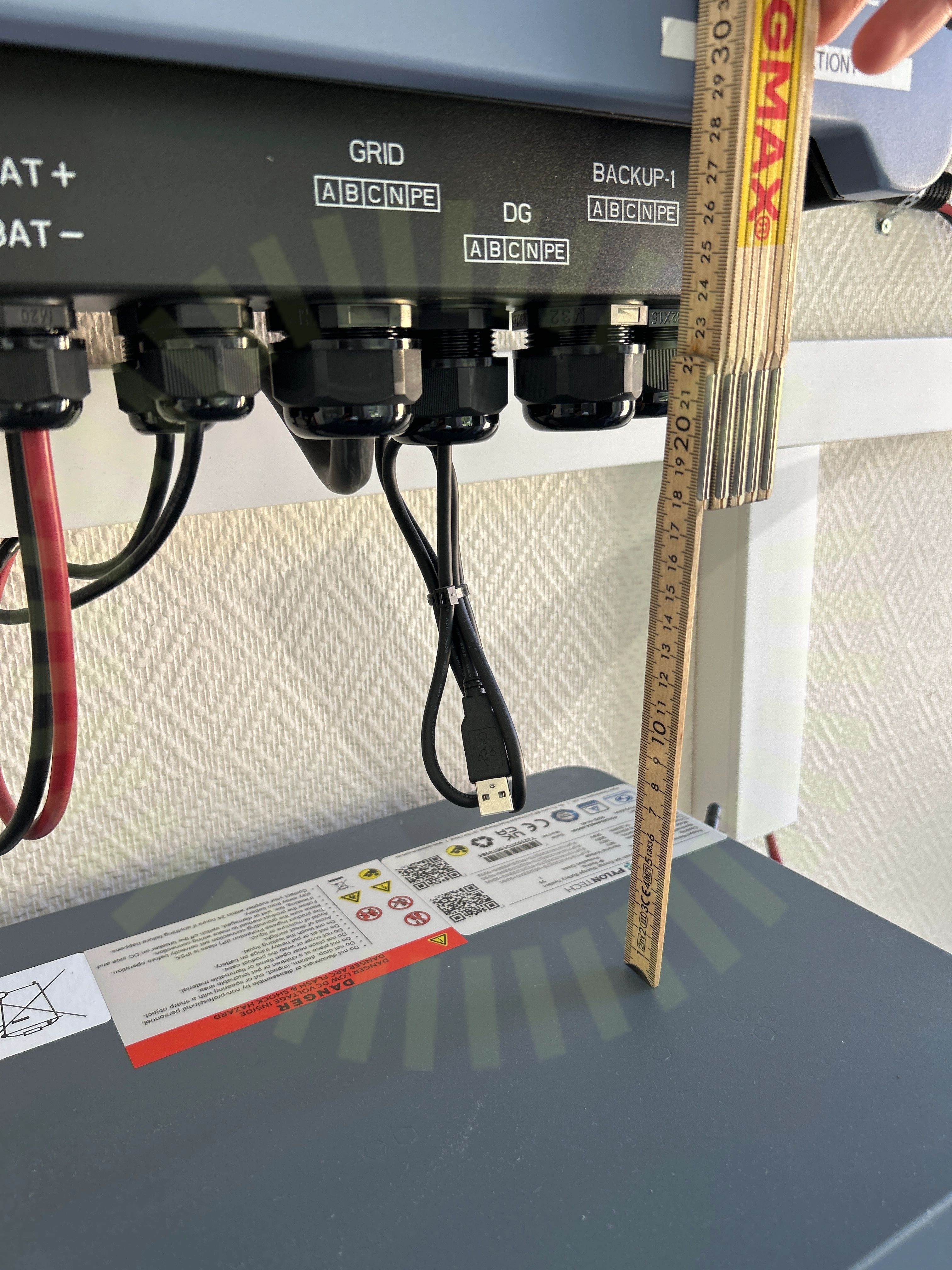

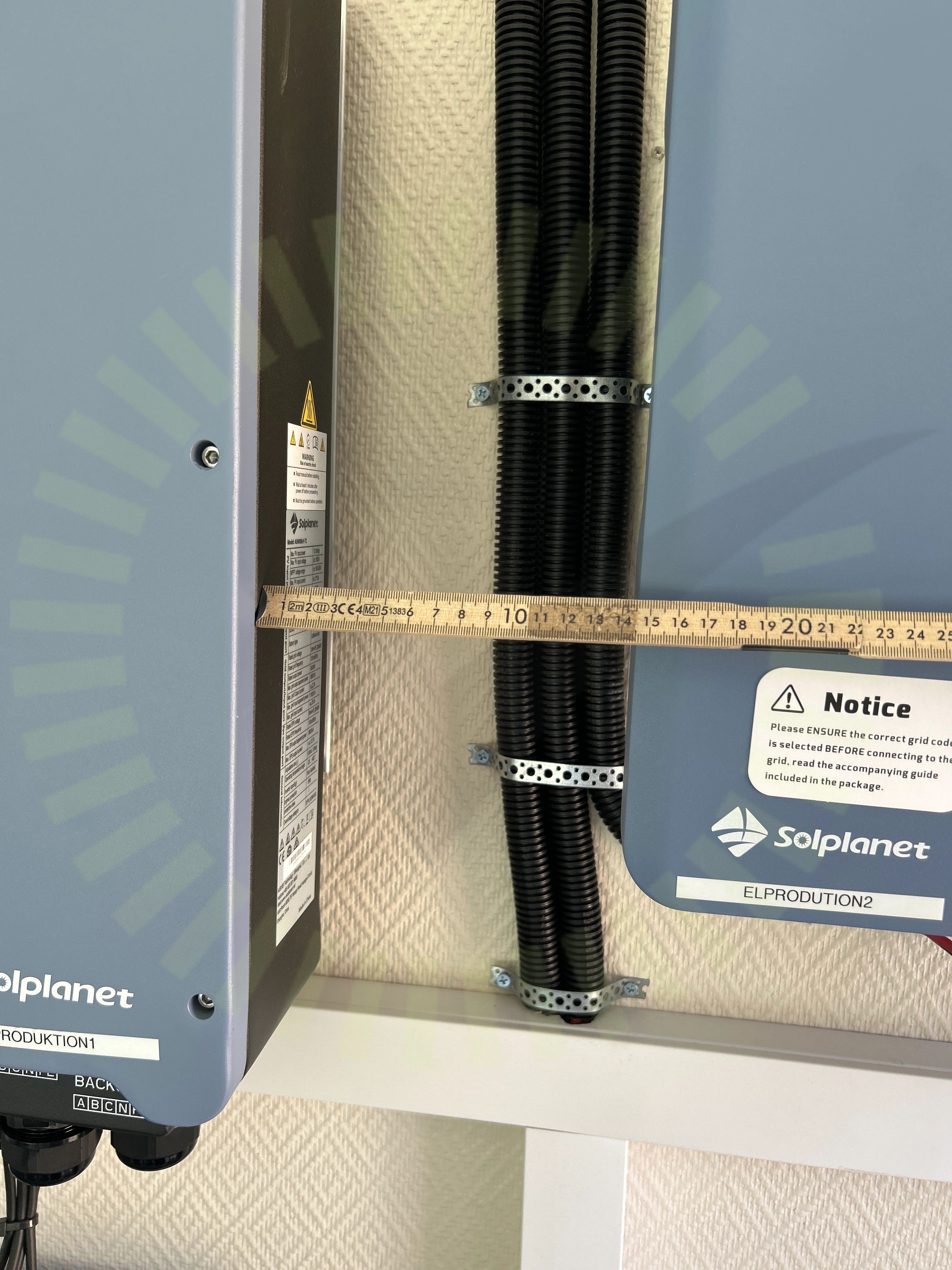

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Solplanet: ASW08-23KH-T1 User Manual, Sida 19

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

User Manual UM0014_ASW 3K-20K-LT-G2 PRO_EN_V02_0622, Sida 14

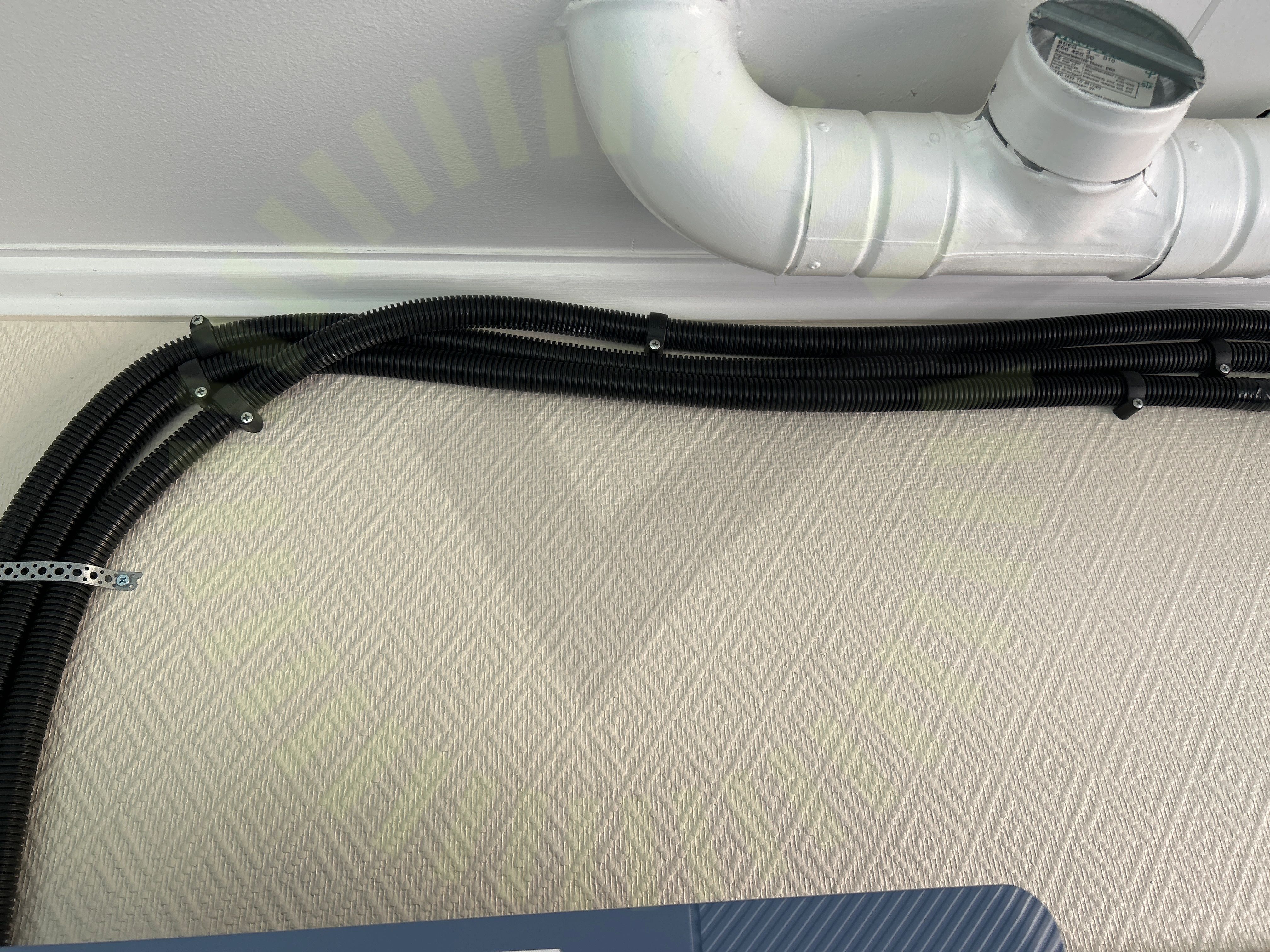

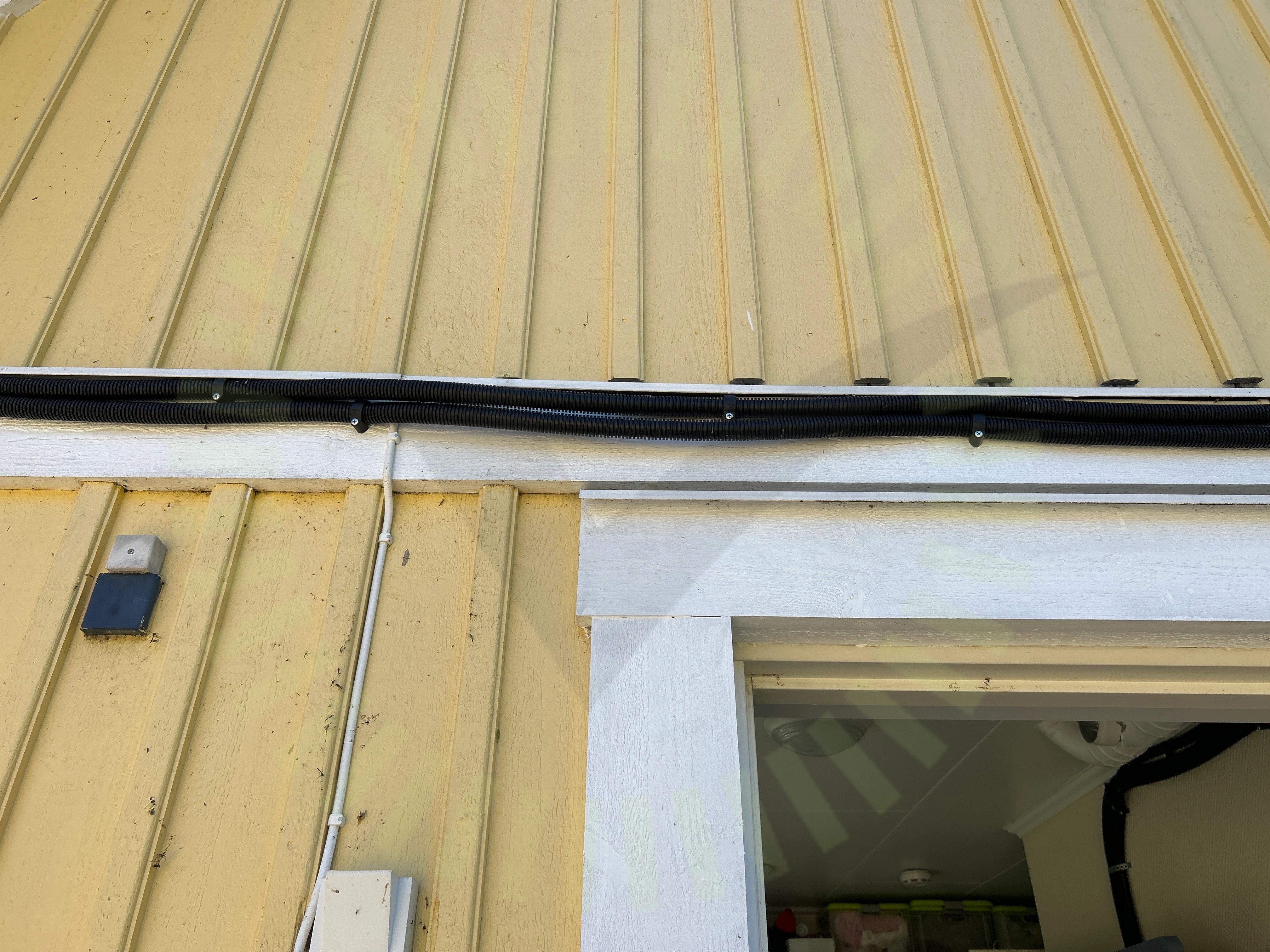

6.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

6.4 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

6.5 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

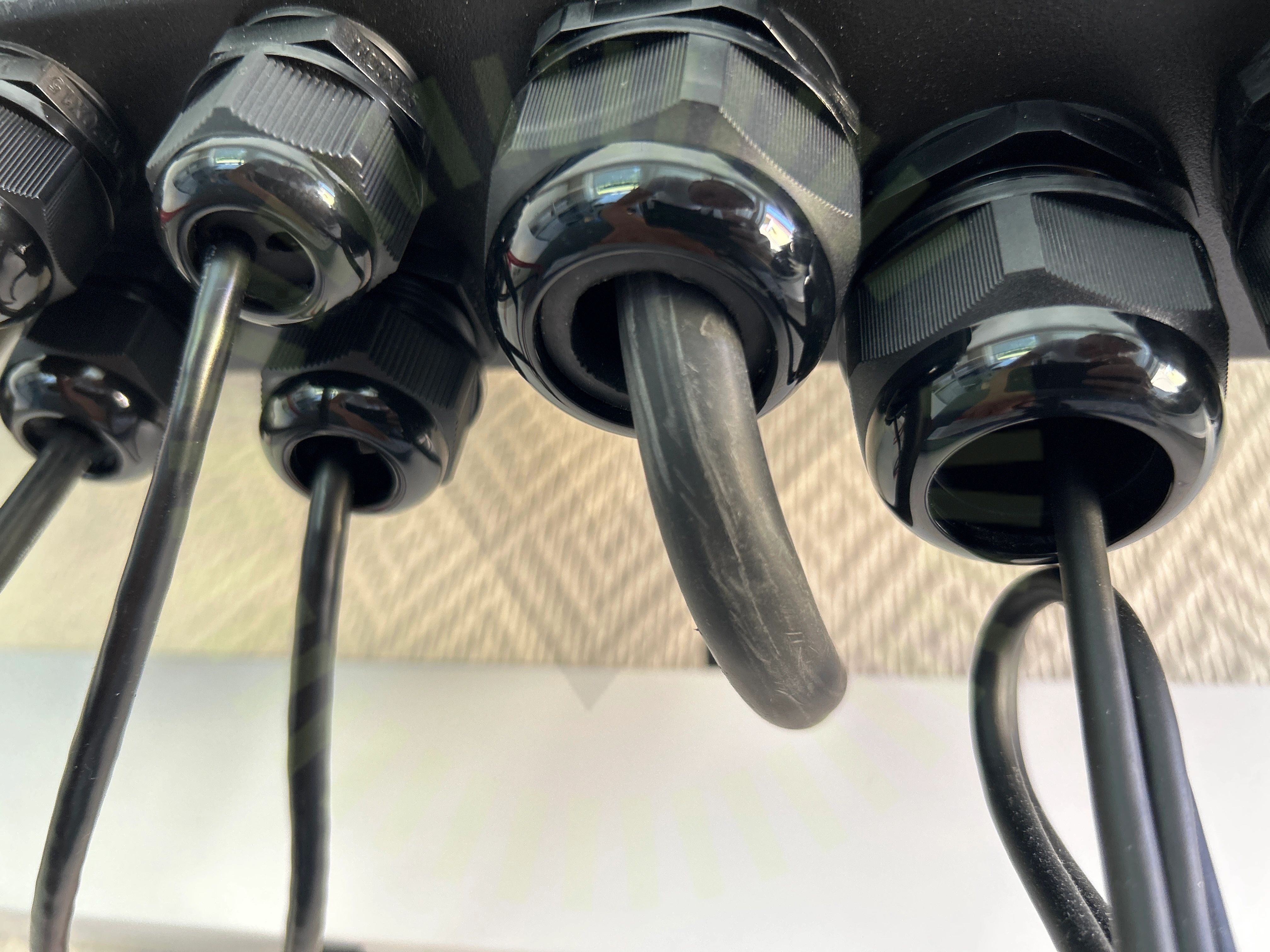

6.6 Förskruvning

Inte godkänd

Förskruvning håller ej fast kablaget.

Solplanet: ASW08-23KH-T1 User Manual, Sida 25

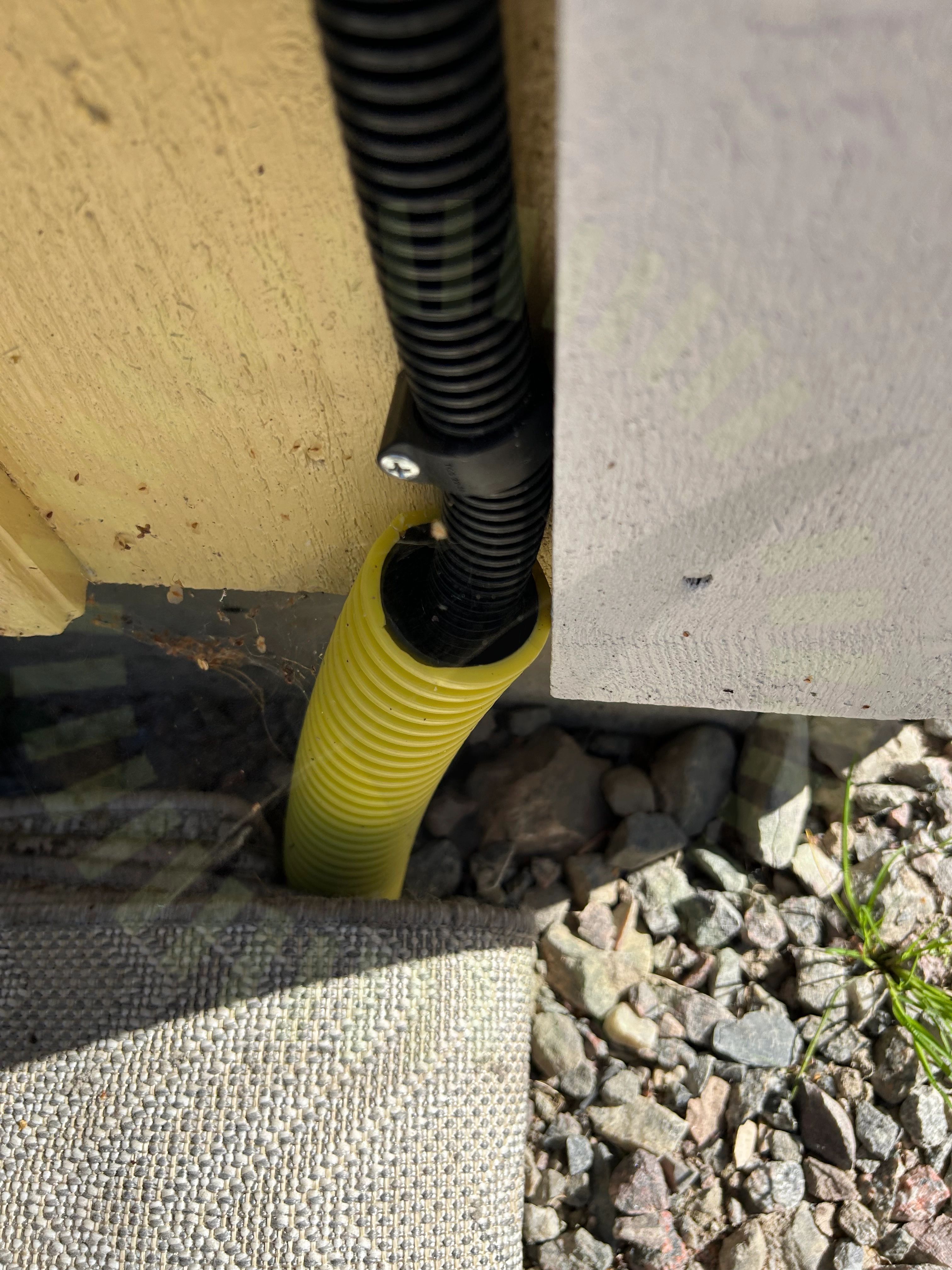

6.7 Genomföringar

Inte godkänd

Markrör är inte tätat.

6.8 Säkring dimension

Rekommendation

Tillverkaren beskriver i installationsmanualen vilken storlek som ska eller rekommenderas att användas.

Solplanet: ASW08-23KH-T1 User Manual, Sida 20

Godkända kontrollpunkter

56/64

AC Anslutning VäxelriktareAC Anslutning VäxelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktFörskruvningHuvudsäkringInfästningInfästningKabeldimensioneringKabeldimensioneringLedare anslutnaLedare anslutnaLikspänningskomponenterLikspänningskomponenterMax total effektMax total effektMärkningMärkningPlaceringPlaceringSkadat kablageSkadat kablageSkarp kantSkarp kantSmartmätare - CTStress på kontakterStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareUppskalad ledareVentilationVentilationVäderbeständigt materialVäderbeständigt materialVäderskyddVäderskyddVäxelriktarens IP klassningVäxelriktarens IP klassning
