Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

1KOMMA5°

Datum

25 juli 2023

Ort

Färjestaden, Kalmar län
DC Kablage förläggning
DC Kablage skydd
Genomföringar
89% godkända11% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Enligt snö och vindlastberäkning samt faktura ska ESDEC vara monterat. Ett blandat system bestående av Mafi och K2 är installerat.

Avtal

1.2 Strängschema

Inte godkänd

Av strängschemat framgår ej vilken sträng som är kopplad till vilken MPPT

Godkända kontrollpunkter

1/3
Mätprotokoll DC

Batteri

Anmärkningar

1/8
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/35
DC Kablage förläggning

4.1 DC Kablage förläggning

Inte godkänd

Fastsättning har utförts så att panel spruckit i underkant. Spräckt ändträ leder till att panelen suger fukt och förstörs

DC Kablage skydd

4.2 DC Kablage skydd

Inte godkänd

Fasadens vattenavledning förstörd. Risk för inträngande fukt

4.3 Dubbel matning

Rekommendation

Kablar mellan fasadmätarskåp och undercentral ej avsäkrade för dubbel matning. Kabeln in till huset tål eventuellt inte den sammanlagda effekten. Ledningsdimensionering rekommenderas.

Genomföringar

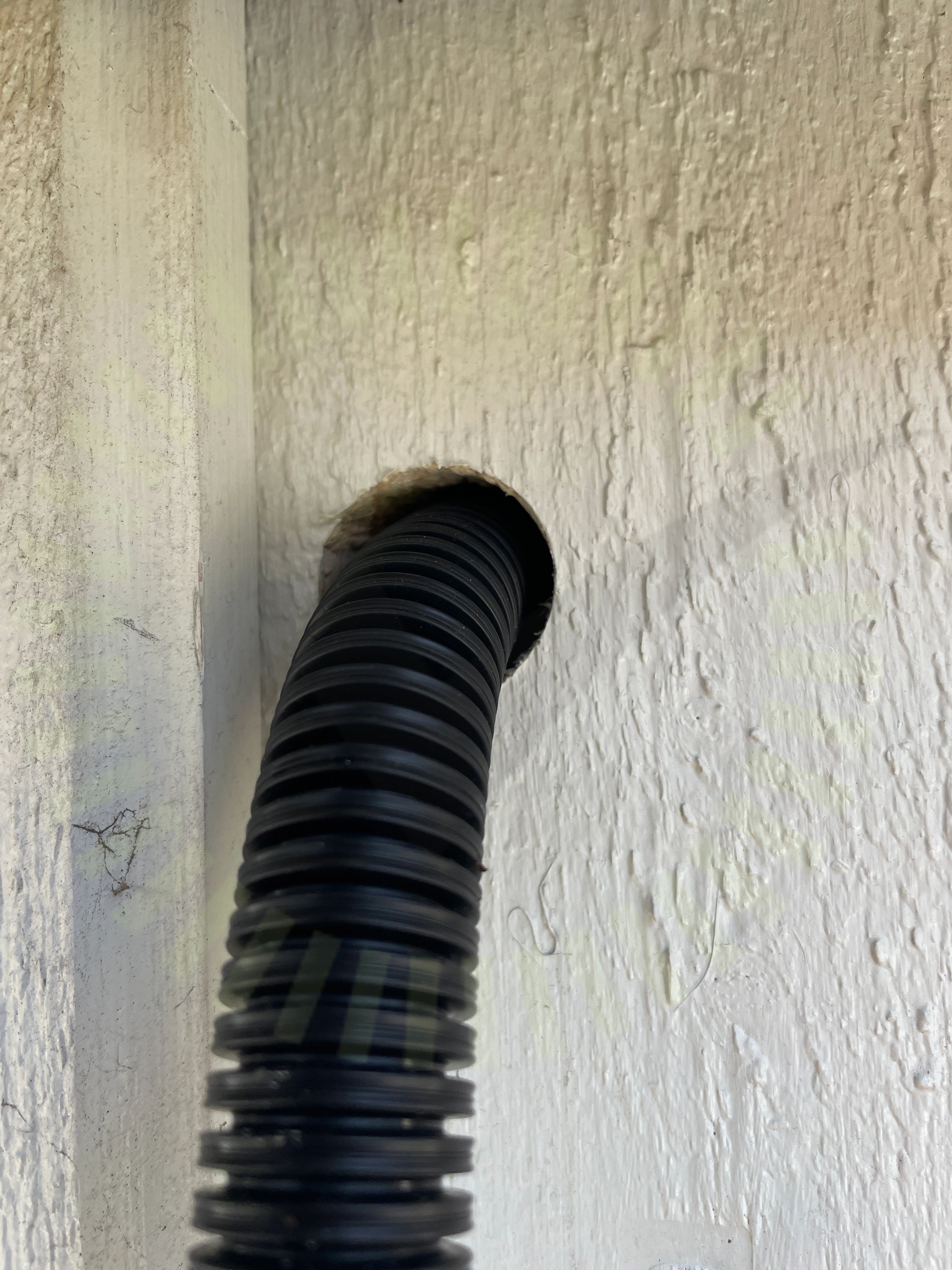

4.4 Genomföringar

Inte godkänd

Varken tätat från in eller utsida. Fuktig luft från tvättstuga kan tränga in och kondensera i isoleringen med fuktskada som följd

Godkända kontrollpunkter

31/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
