Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

25 juli 2023

Ort

Färjestaden, Kalmar län

Kontaktdon

Fästens placering

Kopplingslåda

+ 5

81% godkända

19% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2 SingleRail med MAFI infästning

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Säkerhetsbrytare AC (6)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (15)Tak 1, K2 SingleRail med MAFI infästning (27)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Enligt snö och vindlastberäkning samt faktura ska ESDEC vara monterat. Ett blandat system bestående av Mafi och K2 är installerat.

Avtal

1.2 Strängschema

Inte godkänd

Av strängschemat framgår ej vilken sträng som är kopplad till vilken MPPT

Godkända kontrollpunkter

1/3

Mätprotokoll DC

Batteri

Anmärkningar

1/8

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

4/15

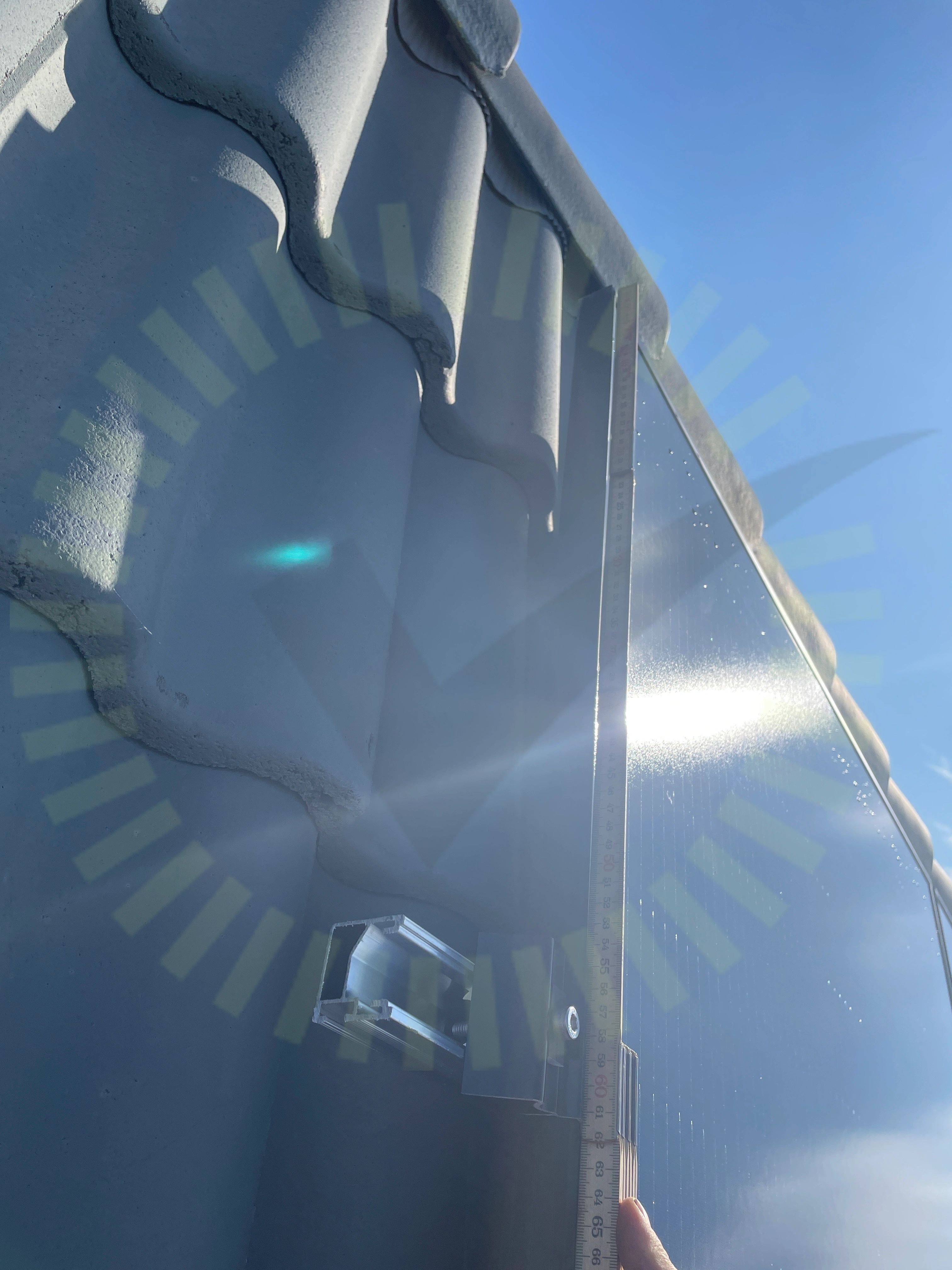

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt 58 cm

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

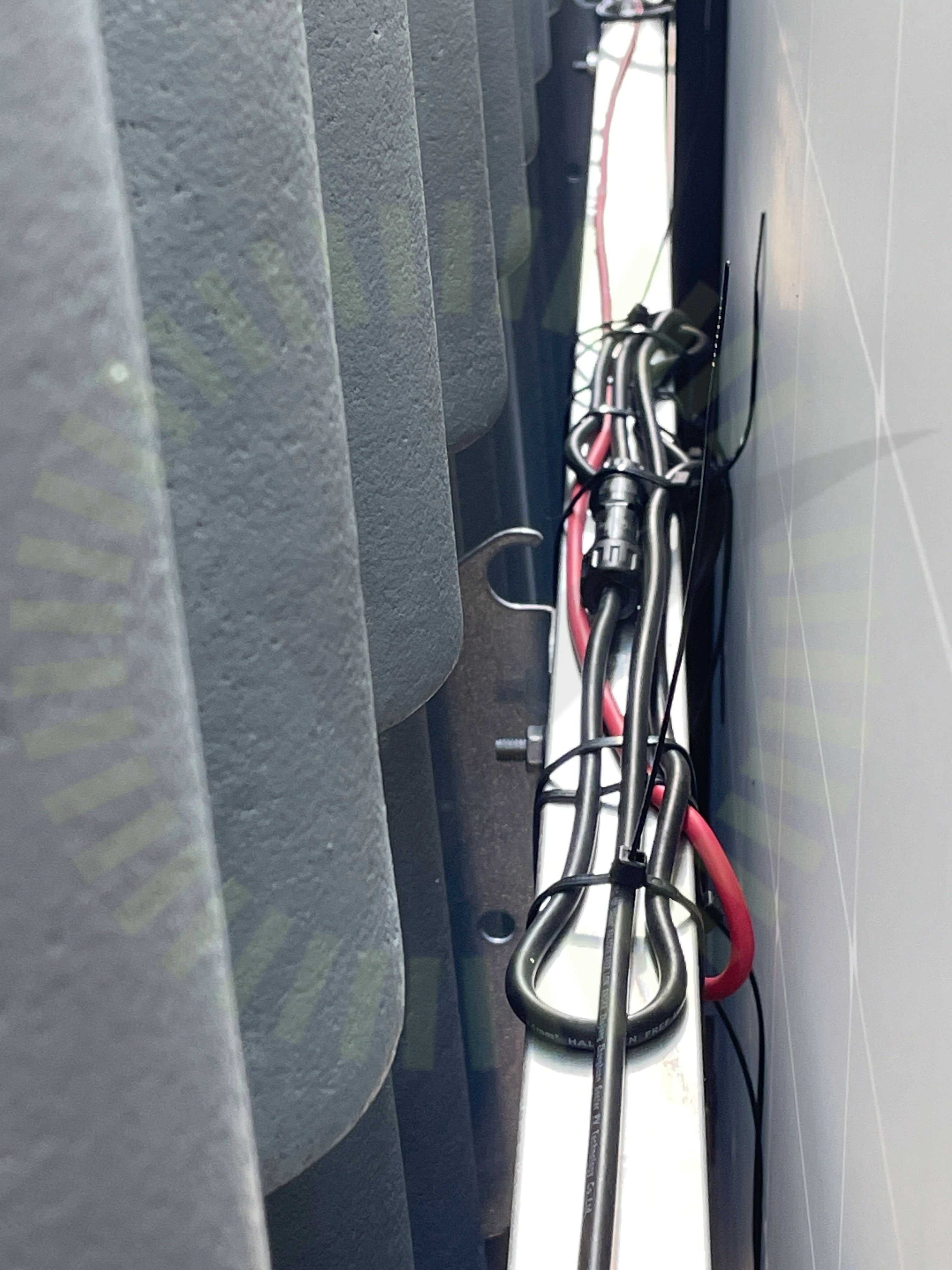

4.2 Panelkablagets böjradie

Inte godkänd

Minsta tillåtna böjradie för DMEGC panelkablar är 60 mm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

4.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisningar MA711 (se_en)

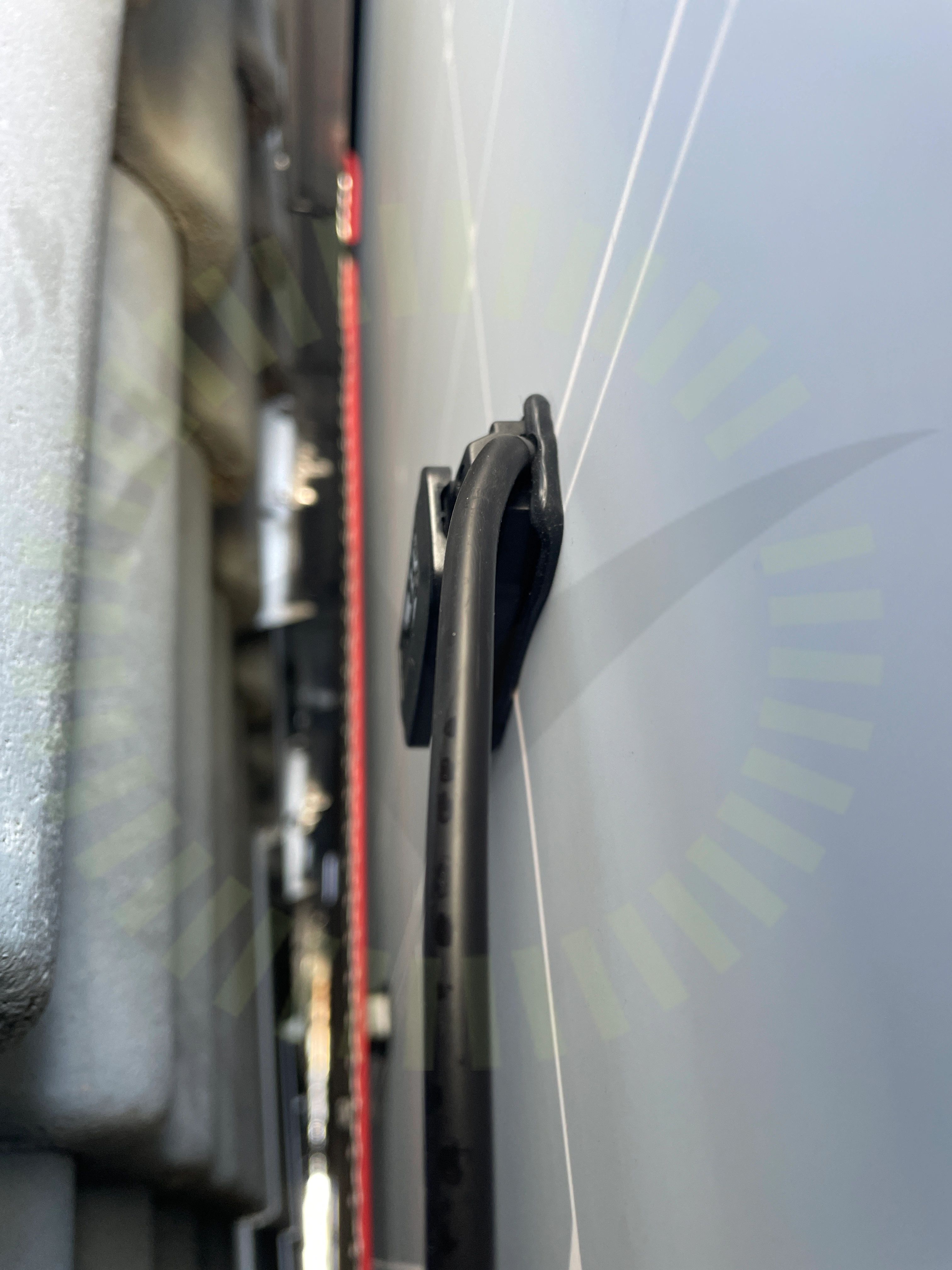

4.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

10/15

Dräneringshål

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/15

Förbindelse av kontakter

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar

6/18

5.1 Blandade montagesystem

Inte godkänd

Avtalad produktgaranti på 12 år saknas. Varken K2 eller Mafi godkänner att monteringsdetaljer från olika tillverkare blandas

5.2 Skenornas infästning

Inte godkänd

Skena och infästning är från två olika tillverkare. Korrekt infästning mellan de båda saknas.

5.3 Skenornas överhäng

Inte godkänd

Lastberäkning som påvisar maximalt överhäng saknas.

5.4 Heavy Brackets

Inte godkänd

Överlämnad lastberäkning är för annat system. Underlag för om och i så fall var en Heavy Brackets behövs saknas.

5.5 Snö- och Vindlastberäkning

Inte godkänd

Översänd Lastberäkning avser Esdec, ett annat system än vad som används

Tillverkarens montageanvisningar

5.6 Takkrokarnas CC

Inte godkänd

Översänd Lastberäkning avser Esdec

Snö- och vindlastberäkning

Godkända kontrollpunkter

12/18

DC kabel förläggning

Föremål mellan skena och panelram

Mittklämmor

Placering

Kabeluppfästning

Läktinfästning

Skador

Skenskarvar

Takgenomföring

Underbyggnad

Väderbeständigt material

Ändklämmor

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/36

7.1 DC Kablage förläggning

Inte godkänd

Fastsättning har utförts så att panel spruckit i underkant. Spräckt ändträ leder till att panelen suger fukt och förstörs

7.2 DC Kablage skydd

Inte godkänd

Fasadens vattenavledning förstörd. Risk för inträngande fukt

7.3 Dubbel matning

Rekommendation

Kablar mellan fasadmätarskåp och undercentral ej avsäkrade för dubbel matning. Kabeln in till huset tål eventuellt inte den sammanlagda effekten. Ledningsdimensionering rekommenderas.

7.4 Genomföringar

Inte godkänd

Varken tätat från in eller utsida. Fuktig luft från tvättstuga kan tränga in och kondensera i isoleringen med fuktskada som följd

Godkända kontrollpunkter

32/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
