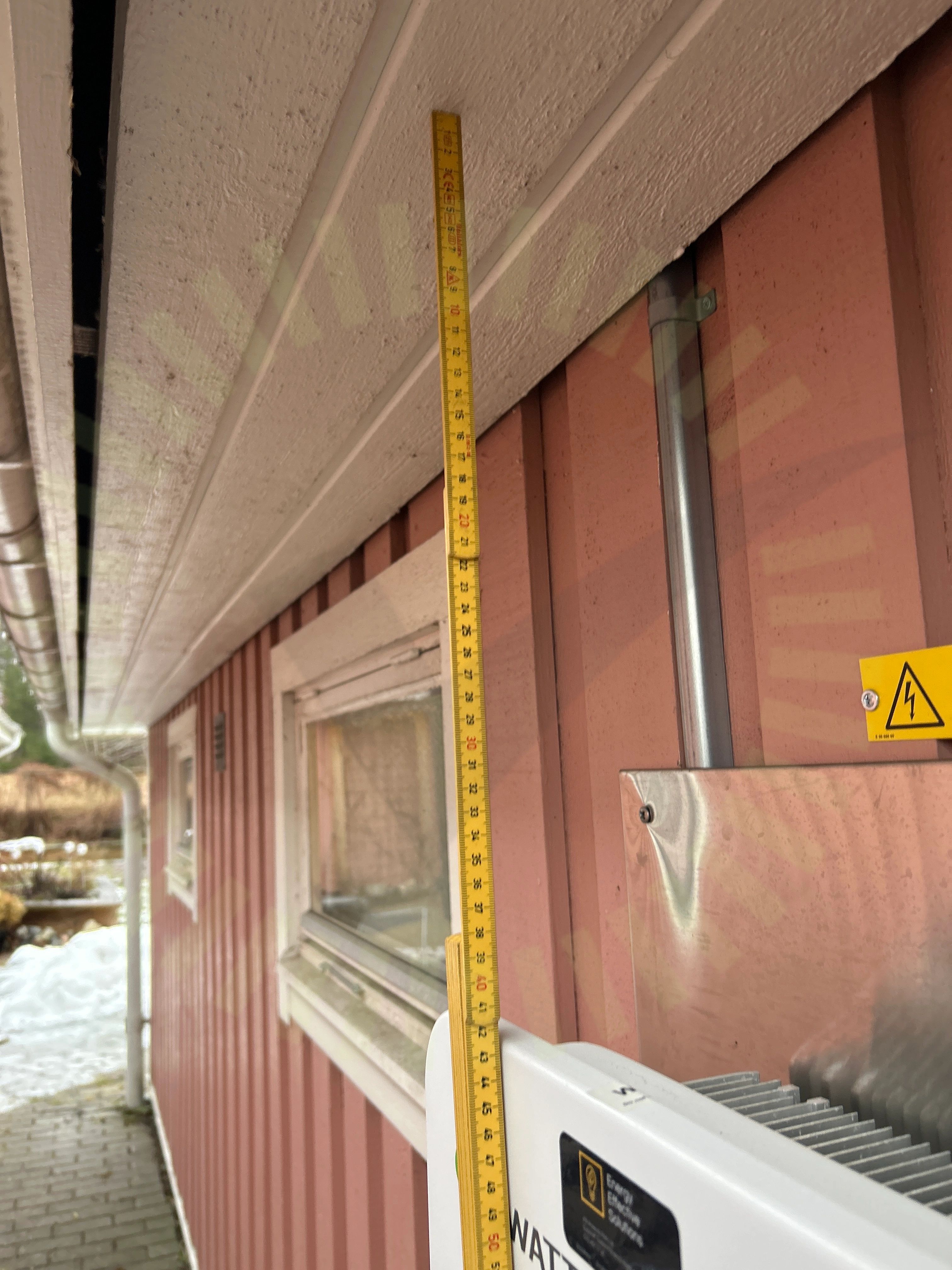

3.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 12
Besiktningsrapport
8.9
Installation genom
Energy Effective Solutions
Datum
31 januari 2024
Ort
bålsta , Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSäkerhetsbrytare AC
TillbehörÖverspänningsskydd DC
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: Growatt DTSU666
Godkända kontrollpunkter
4/4Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
GroWatt: MOD 10-15KTL3-X
Anmärkningar
3/40

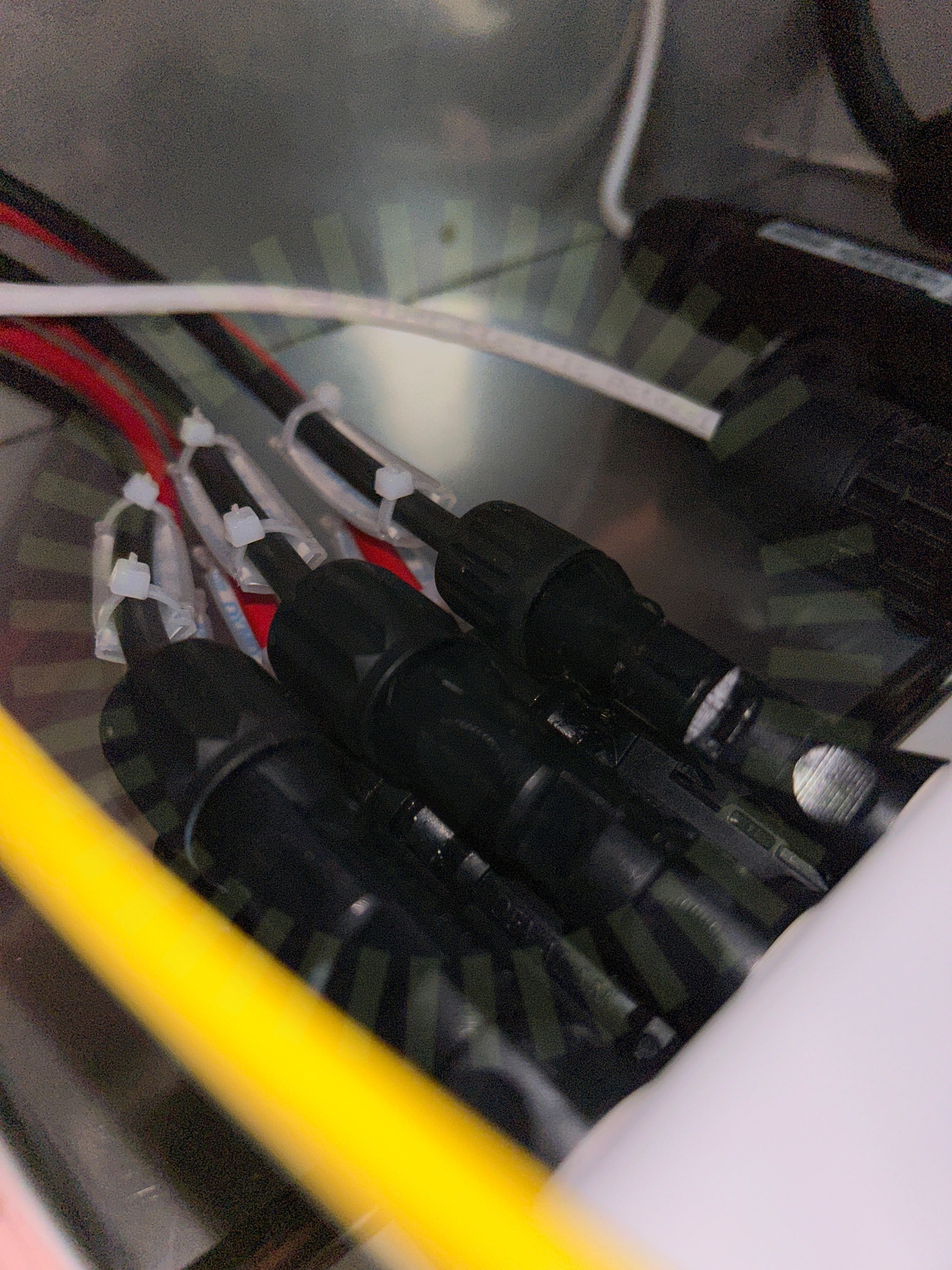

3.2 DC Kontakter
Inte godkändKontakter i förbindelse på växelriktaren är från olika tillverkare.

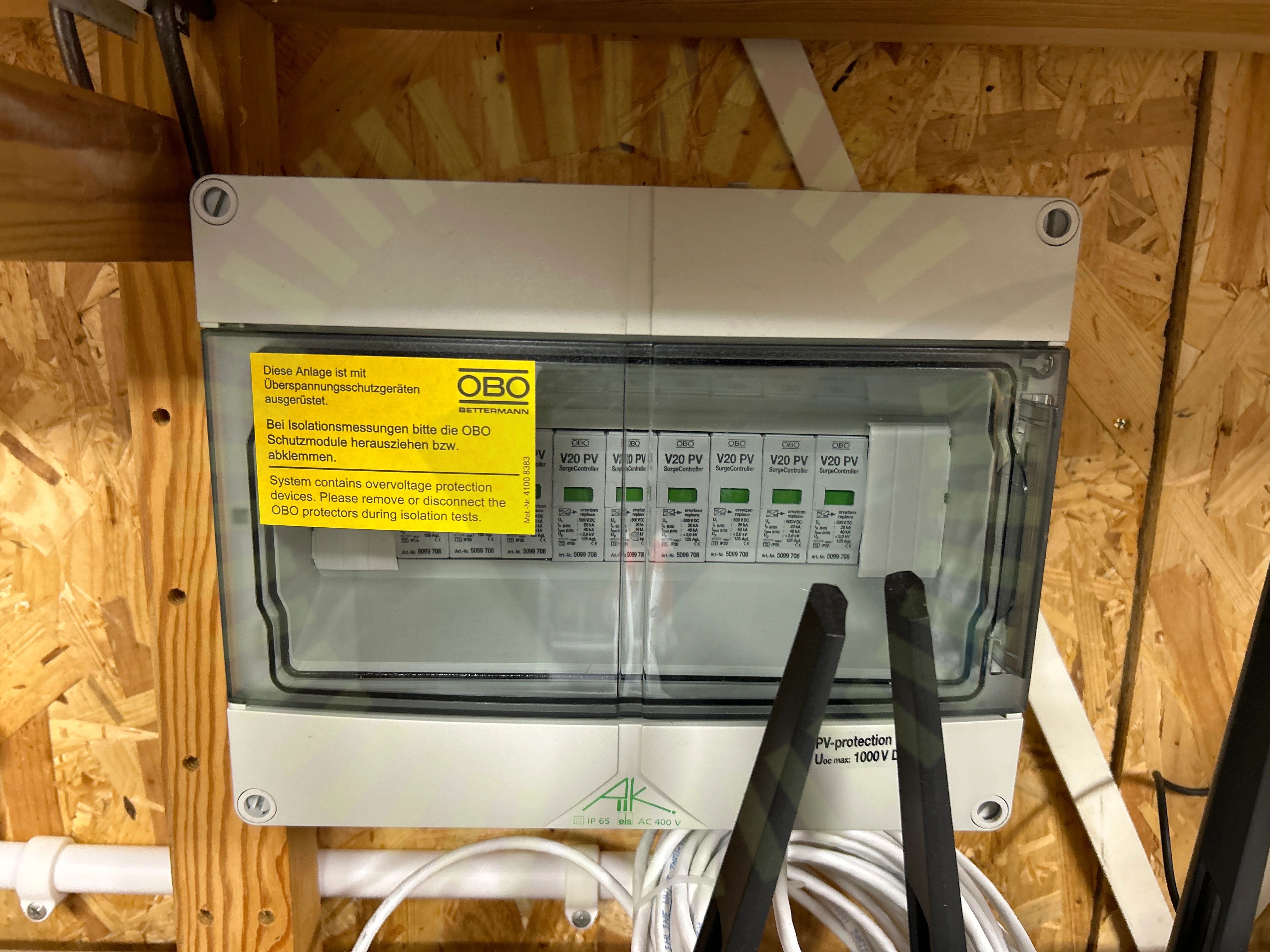

3.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid överspänningsskydd.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
37/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Longi: LR5-54HPB
Anmärkningar
1/17

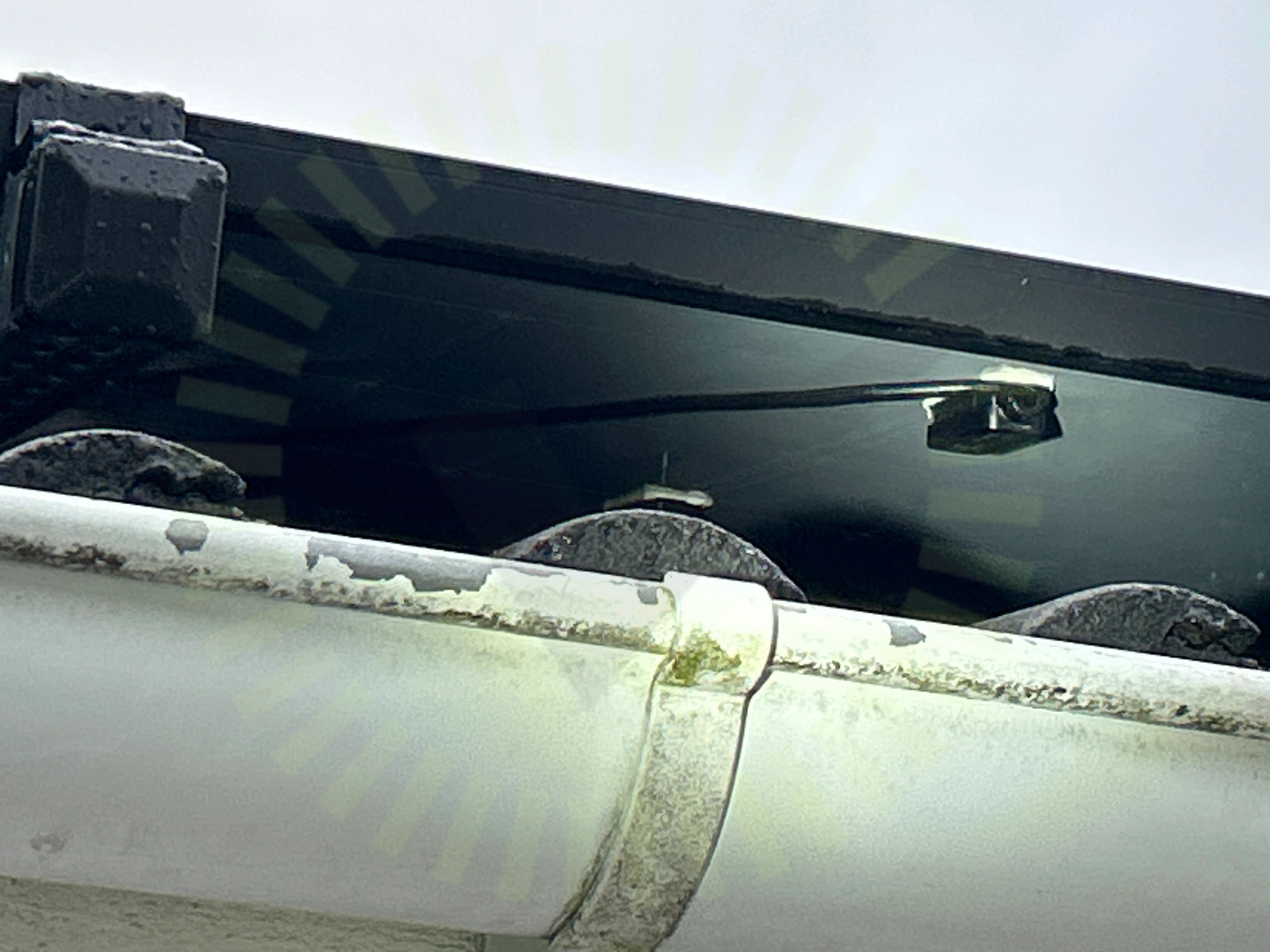

4.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Säkerhetsbrytare AC
Anmärkningar
1/7

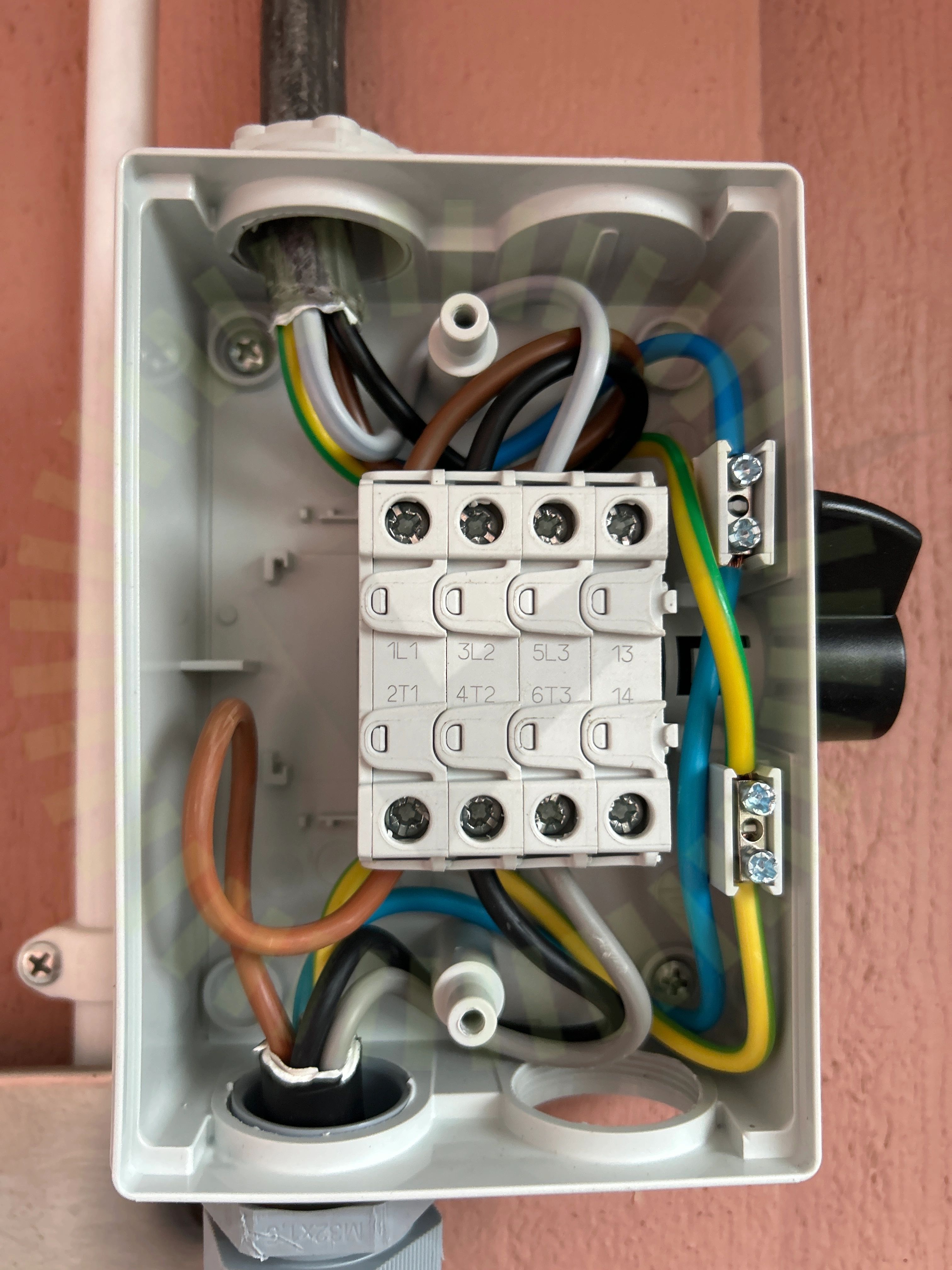

5.1 Kabelinföringar
Inte godkändMan har tagit ut för en förskruvning men inte skruvat dit någon så nu är inte beröringsskyddet tillräckligt.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Anmärkningar
1/7
6.1 Fasskena
Inte godkändFasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.
Godkända kontrollpunkter
6/7InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Weland Stål: Råspont
Anmärkningar
4/22

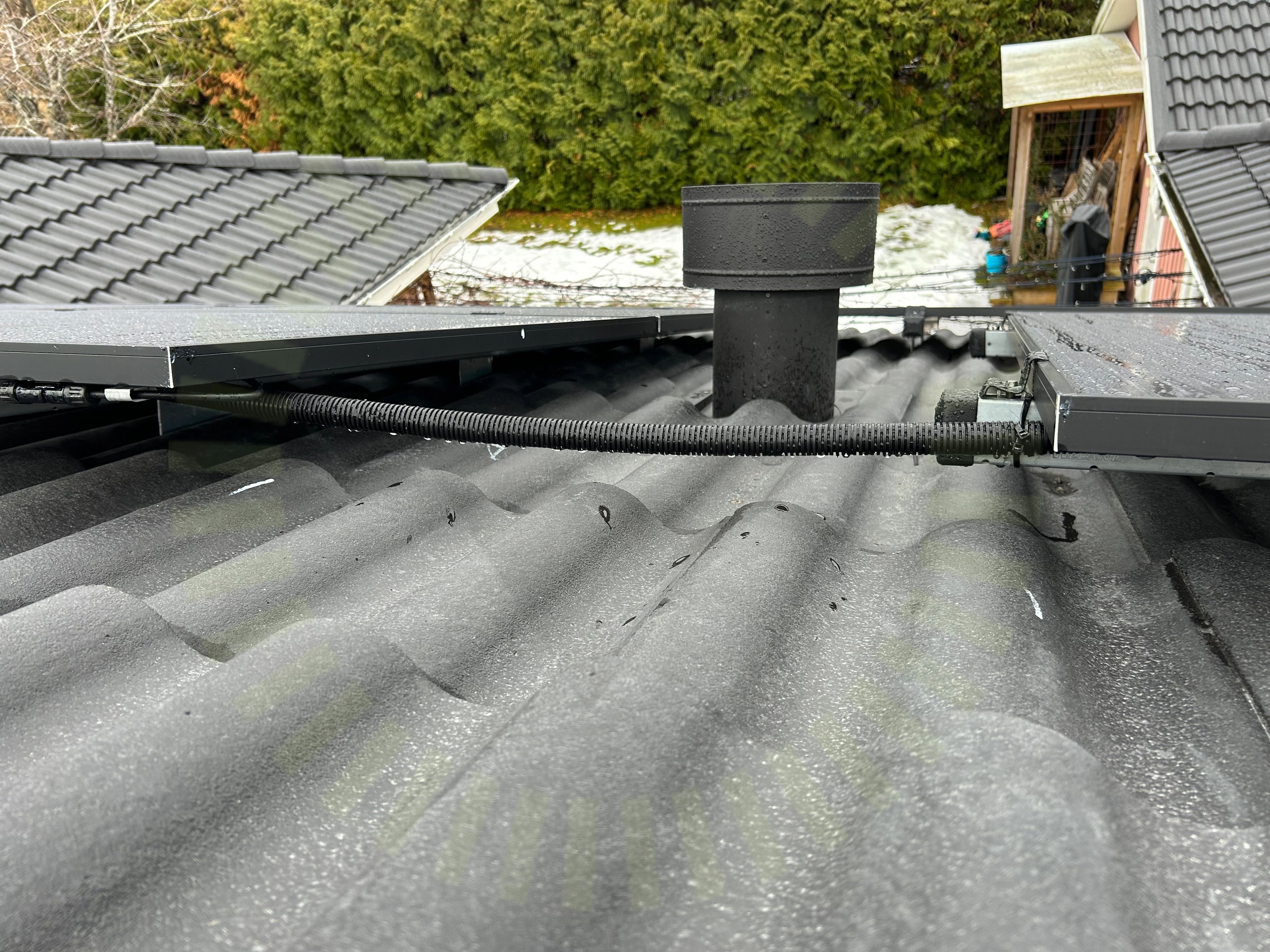

7.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält är inte uppfäst med tillräckligt stöd.
SS 436 40 00 (712.522.101)

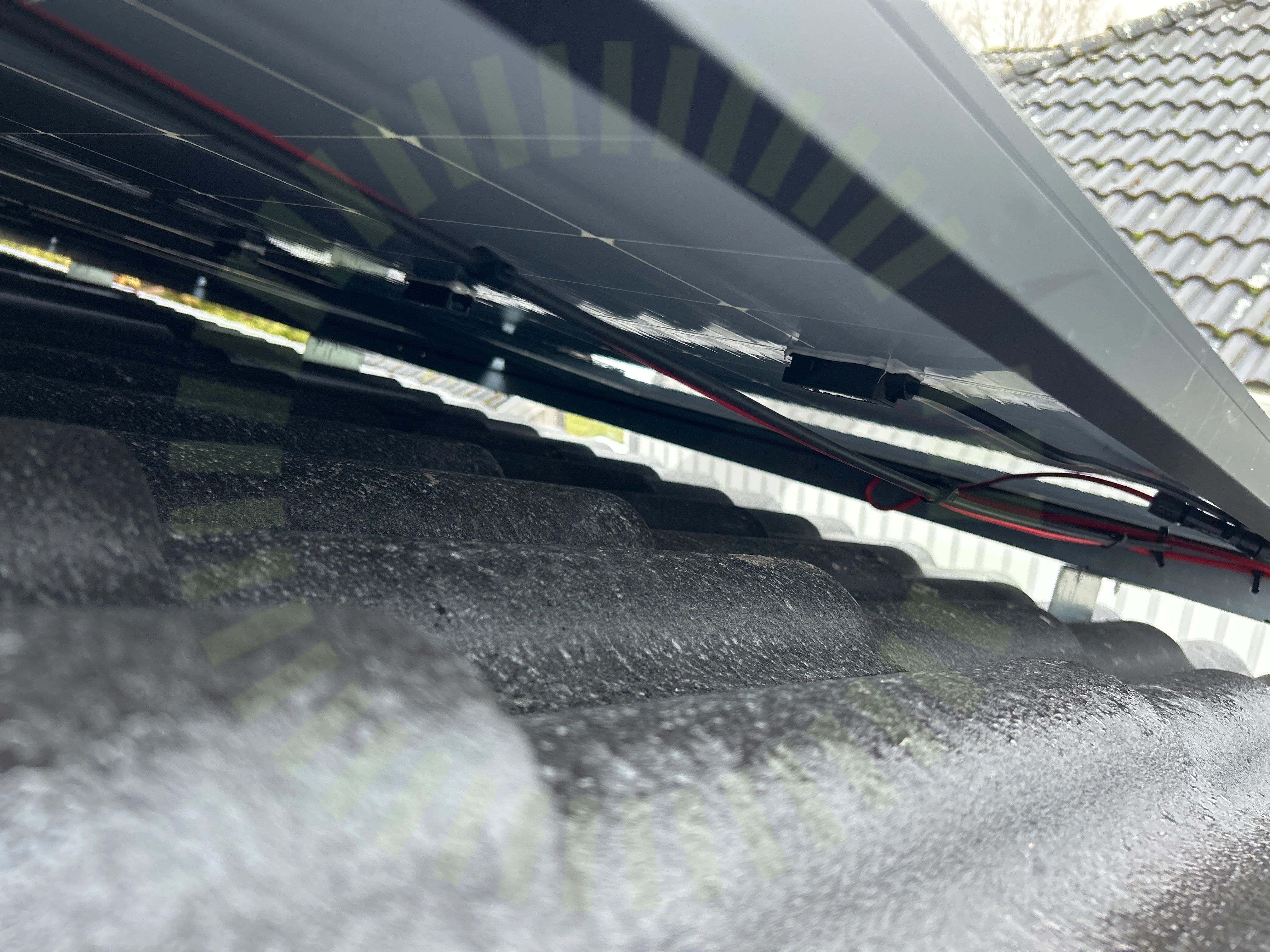

7.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
7.3 Snö- och Vindlastberäkning
Inte godkändPanellayout och antal paneler i lastberäkningen för en av takytorna stämmer inte med verkligheten.
Tillverkarens montageanvisningar

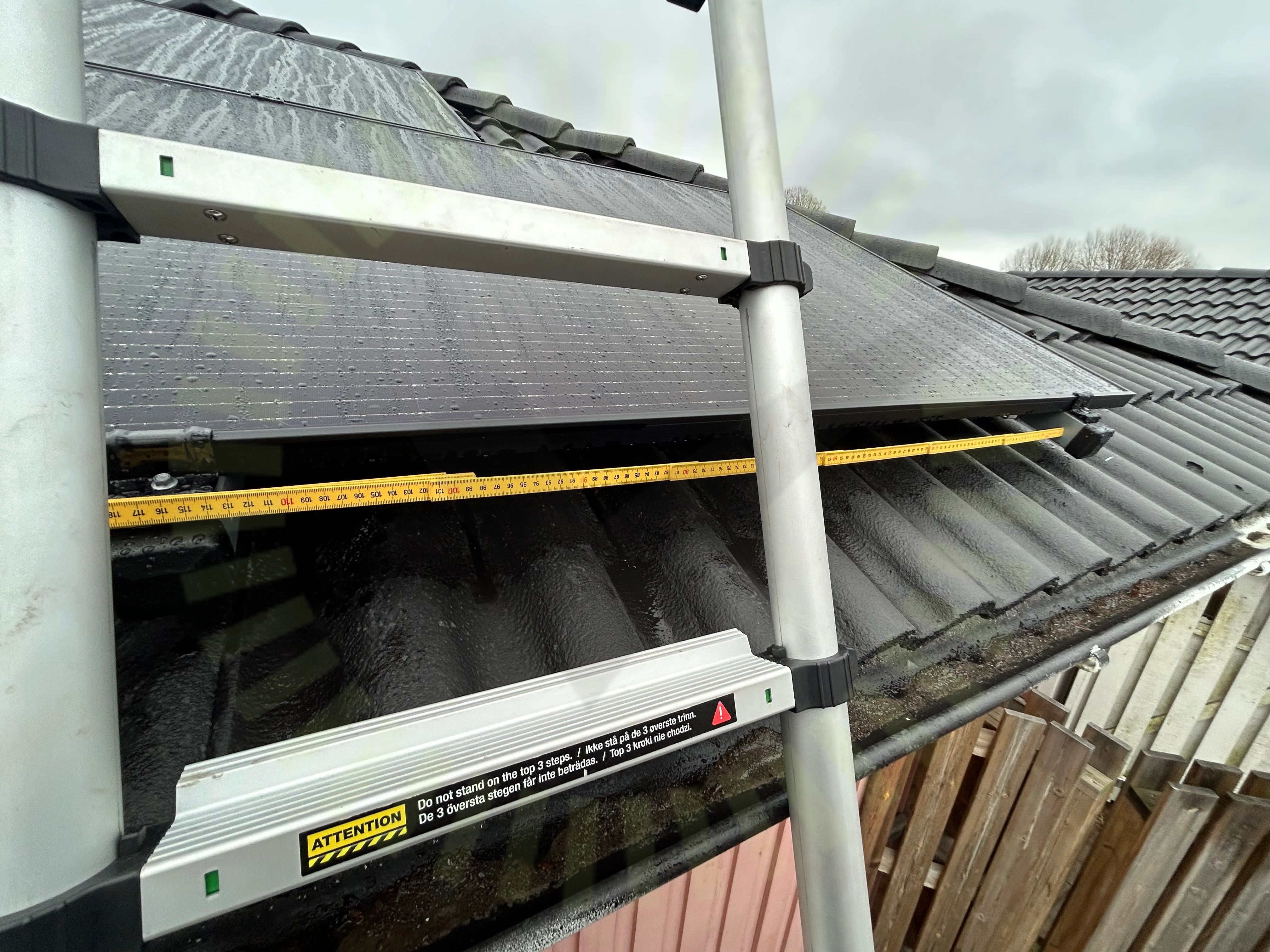

7.4 Skenors avstånd till varandra
Inte godkändAvståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
17/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Underbyggnad
Överspänningsskydd DC
Godkända kontrollpunkter
1/1Överspänningsskydd Jordning
