1.1 Mätprotokoll DC
RekommendationMätprotokoll finns och värdena ser ok. Önskvärt med ett tydligare och mer korrekt dokument där det framgår var mätningen är tagen samt signerat från leverantör.
Besiktningsrapport
9.6
Installation genom
Sesol
Datum
17 oktober 2023
Ort
Oxie, Skåne län
95% godkända5% ej godkända
Om installationen
PanelerLongi: LR5-54HABB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
11/11AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymme
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
2/36
3.1 DC Kablage förläggning
Inte godkändKablaget ligger oskyddat vid skarp kant.
3.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas säkerhetsbrytare. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
34/36AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för likspänningVentilationVäderbeständigt material
Longi: LR5-54HABB
Anmärkningar
1/17

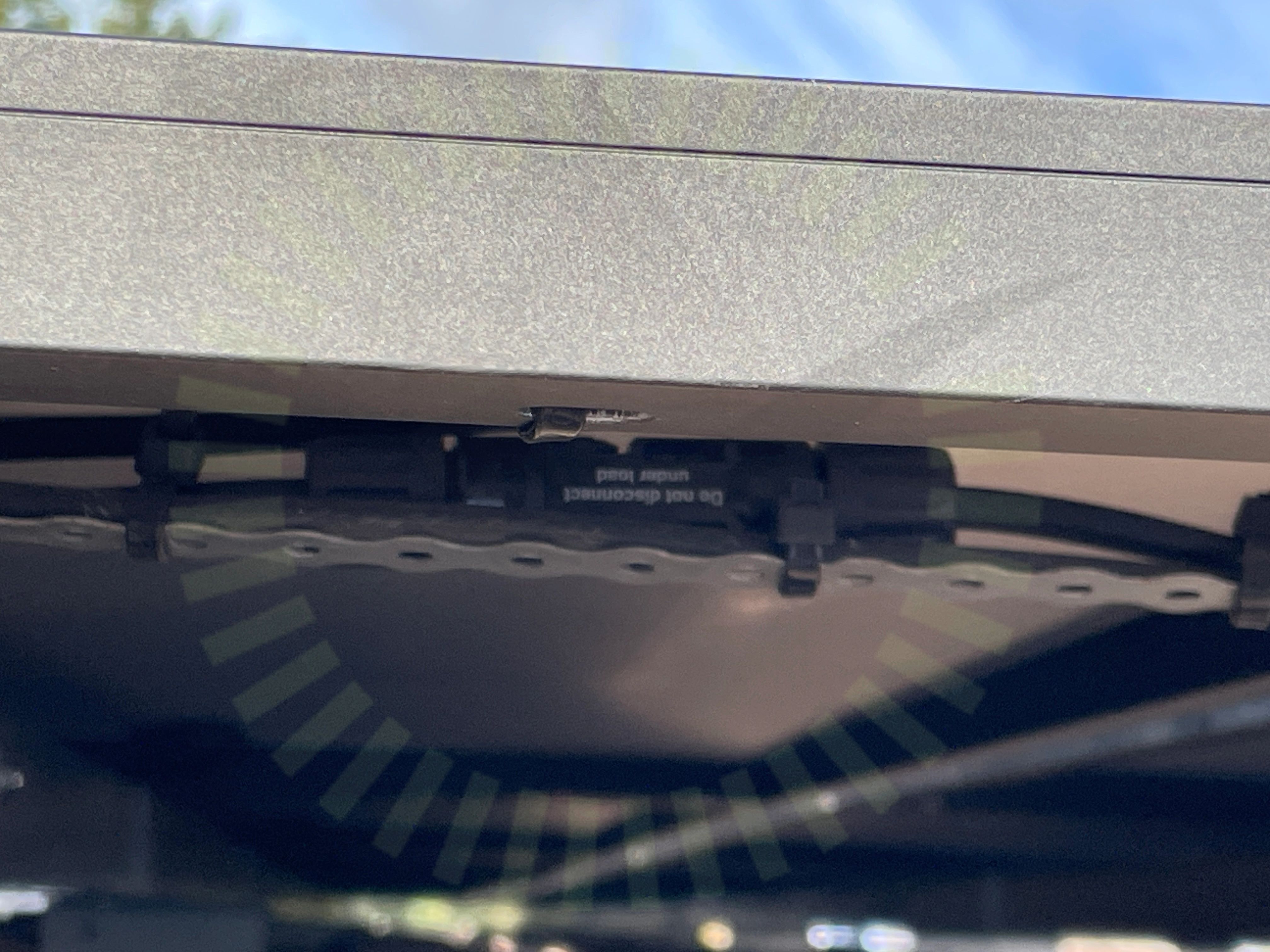

4.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Smartmätare: CHINT DTSU666
Godkända kontrollpunkter
1/1Smartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan
Undercentral
Godkända kontrollpunkter
6/6BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Weland Stål: Läktfästen
Anmärkningar
3/21
8.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan generellt. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

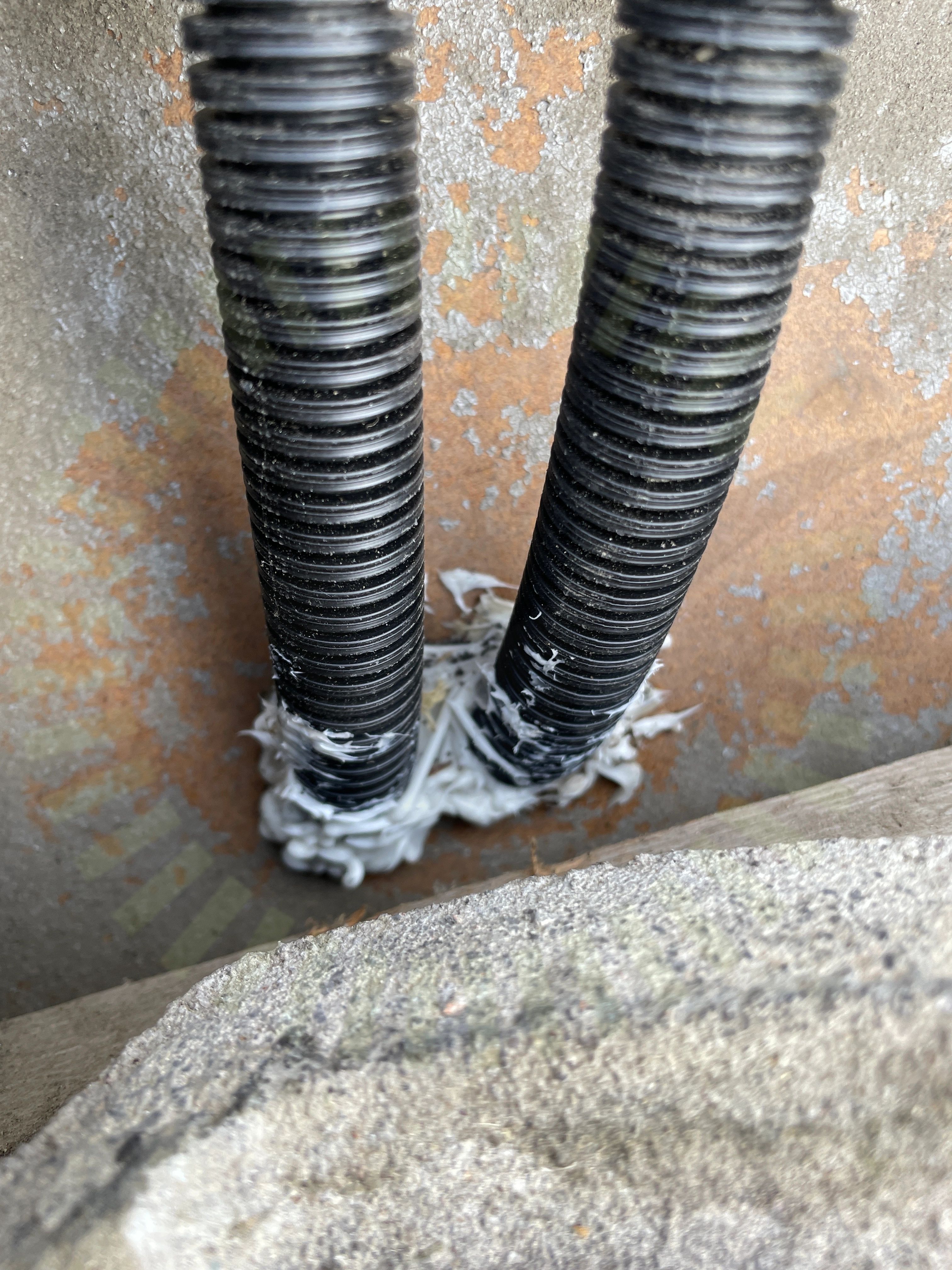

8.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

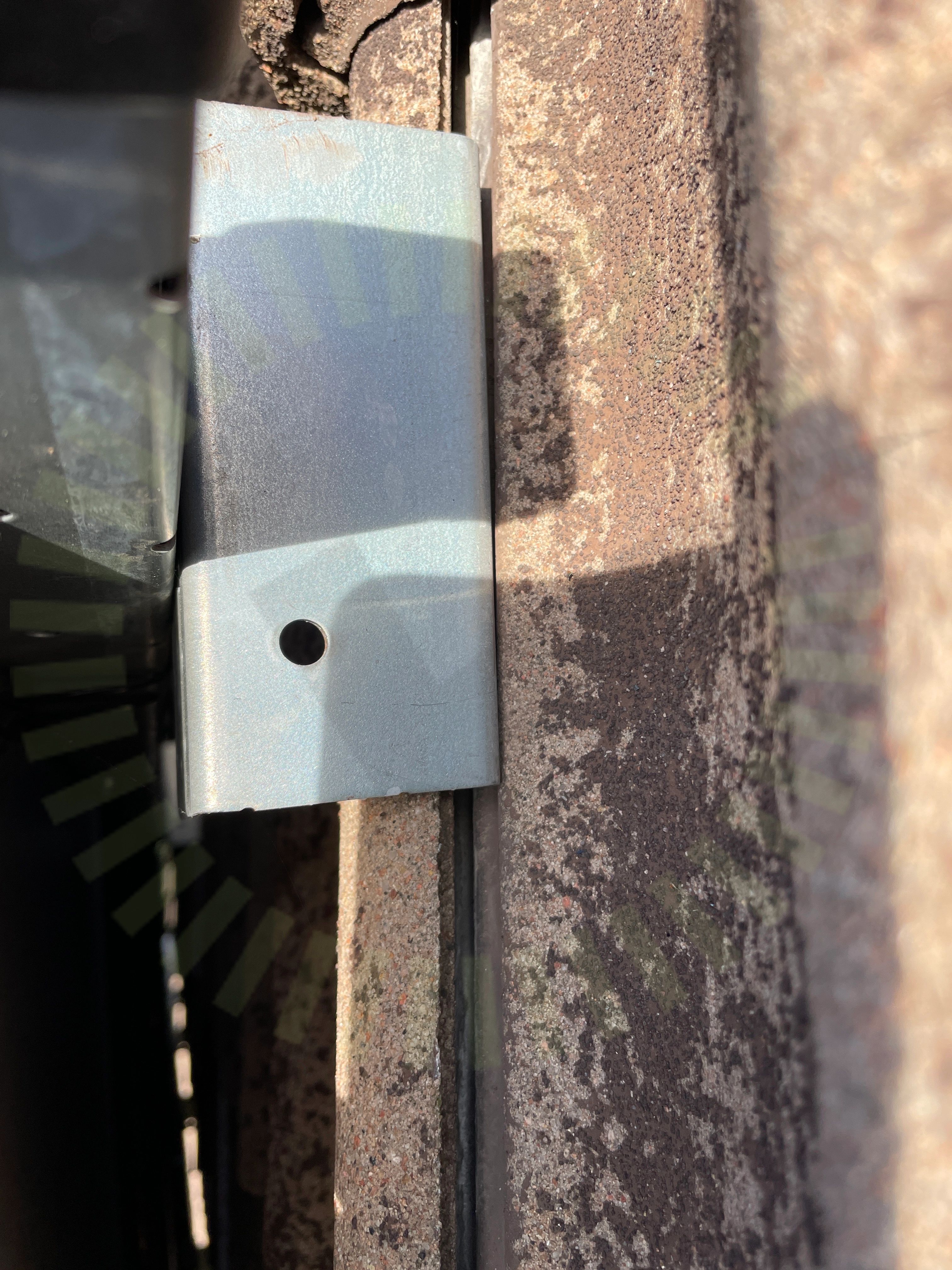

8.3 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
18/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningLäktinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena
