Besiktningsrapport

8.8

Installation genom

AH Energy AB

Datum

24 juni 2024

Ort

Stenungsund, Västra Götalands län

Skruvar korrekt

Takstolsinfästning

Fästens placering

+ 1

94% godkända

6% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B54HBT

Montagesystem

K2: SingleRail: Single/CrossHook 3S

Växelriktare

SunGrow: SH5-10RT

Batteri

BYD: HVS Battery-Box Premium (5.1-12.8)

Tillbehör

Undercentral

Tillbehör

CHINT: Sungrow DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av AH Energy AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Smartmätare (4)Säkerhetsbrytare AC (7)Tak 1, DMEGC: DM(XXX)M10RT-B54HBT (18)Tak 1, K2: SingleRail: Single/CrossHook 3S (25)Undercentral (6)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

13/13

Bakomliggande material

Batteri PE

DC anslutning

Fastsäkring av produkt

Förläggning av moduler

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

1/18

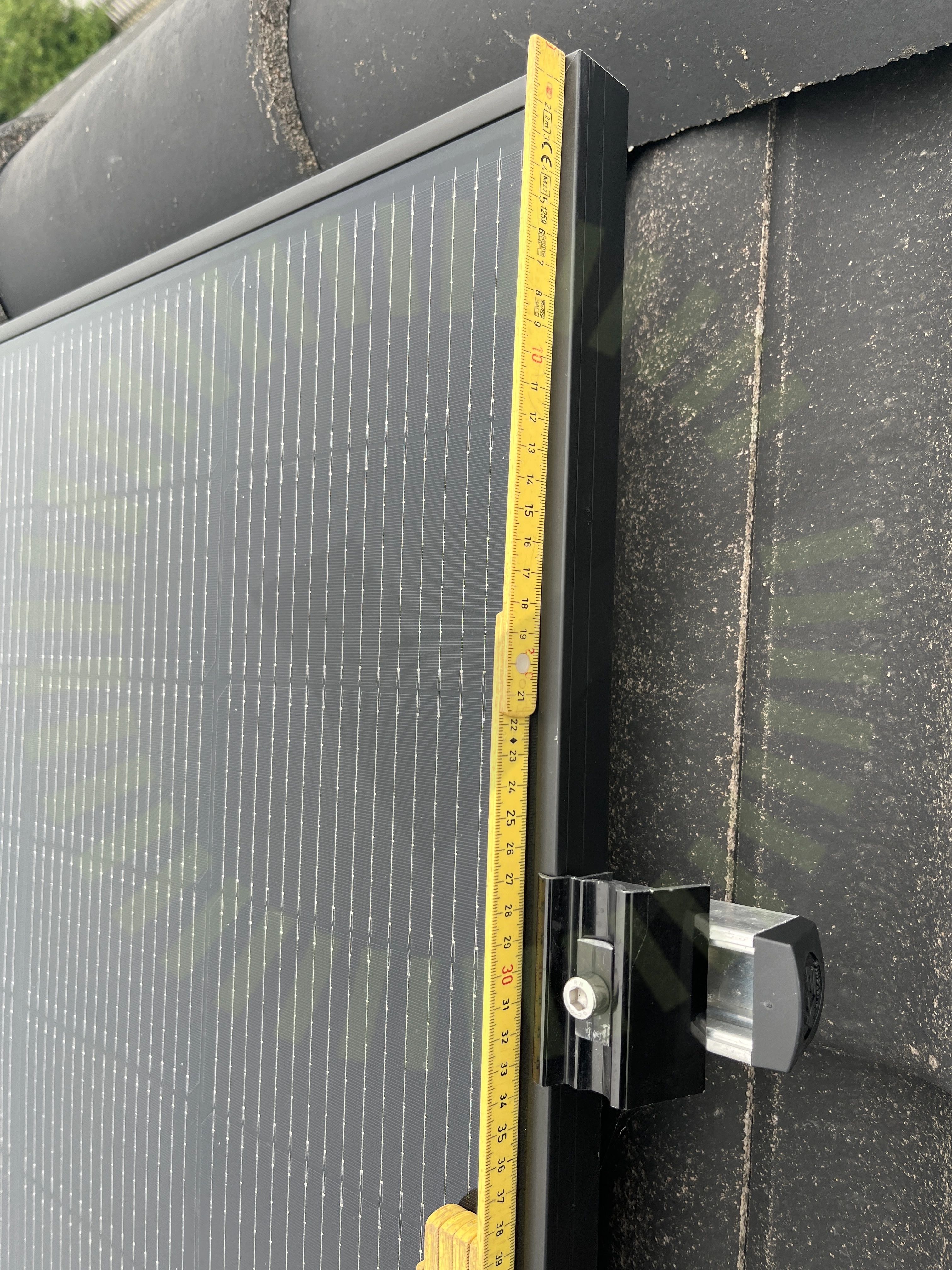

5.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

Godkända kontrollpunkter

16/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

4/25

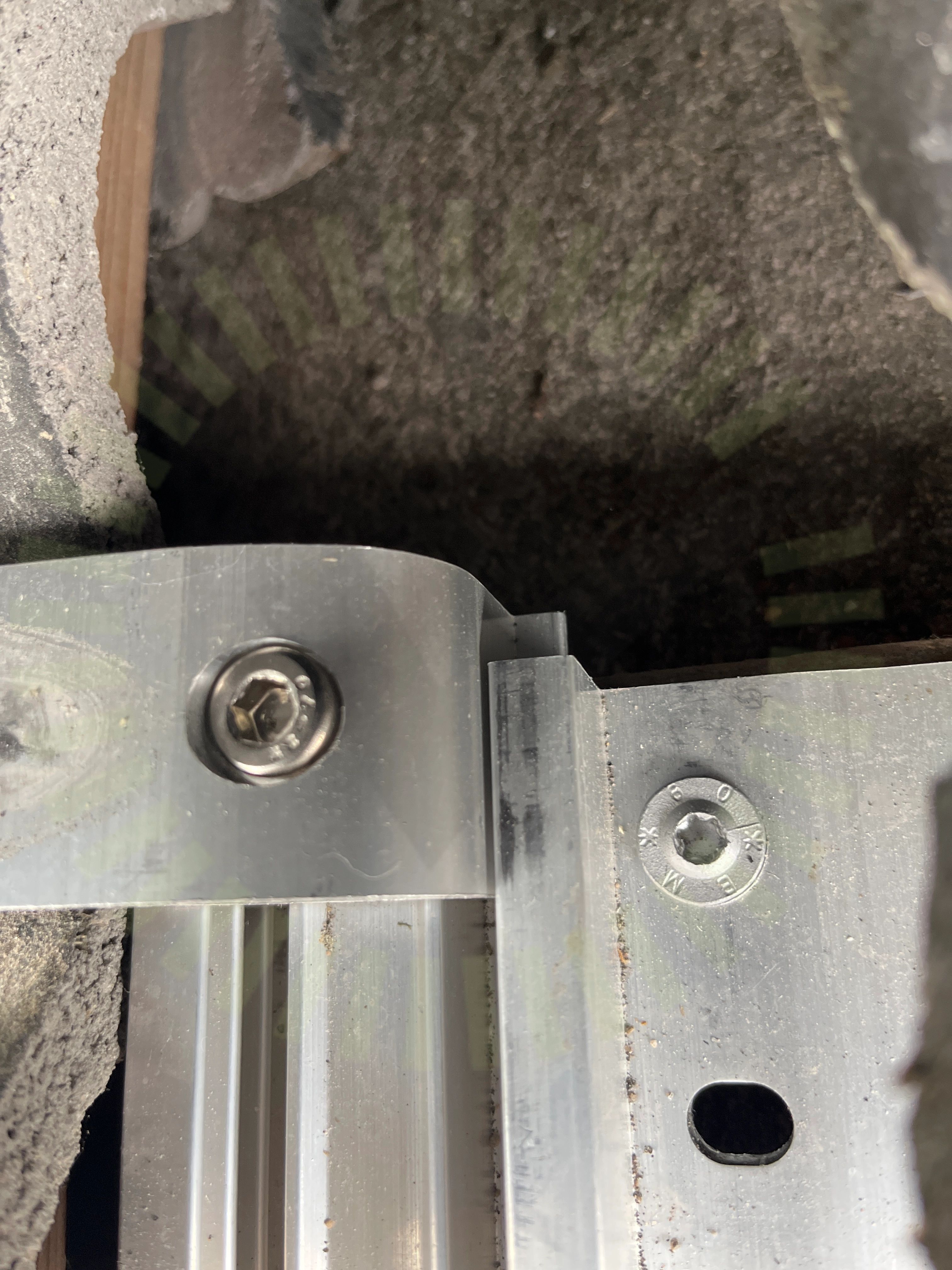

6.1 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

6.2 Tvådelad takkrok

Inte godkänd

Krokar är inte placerade innanför basplattan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 10

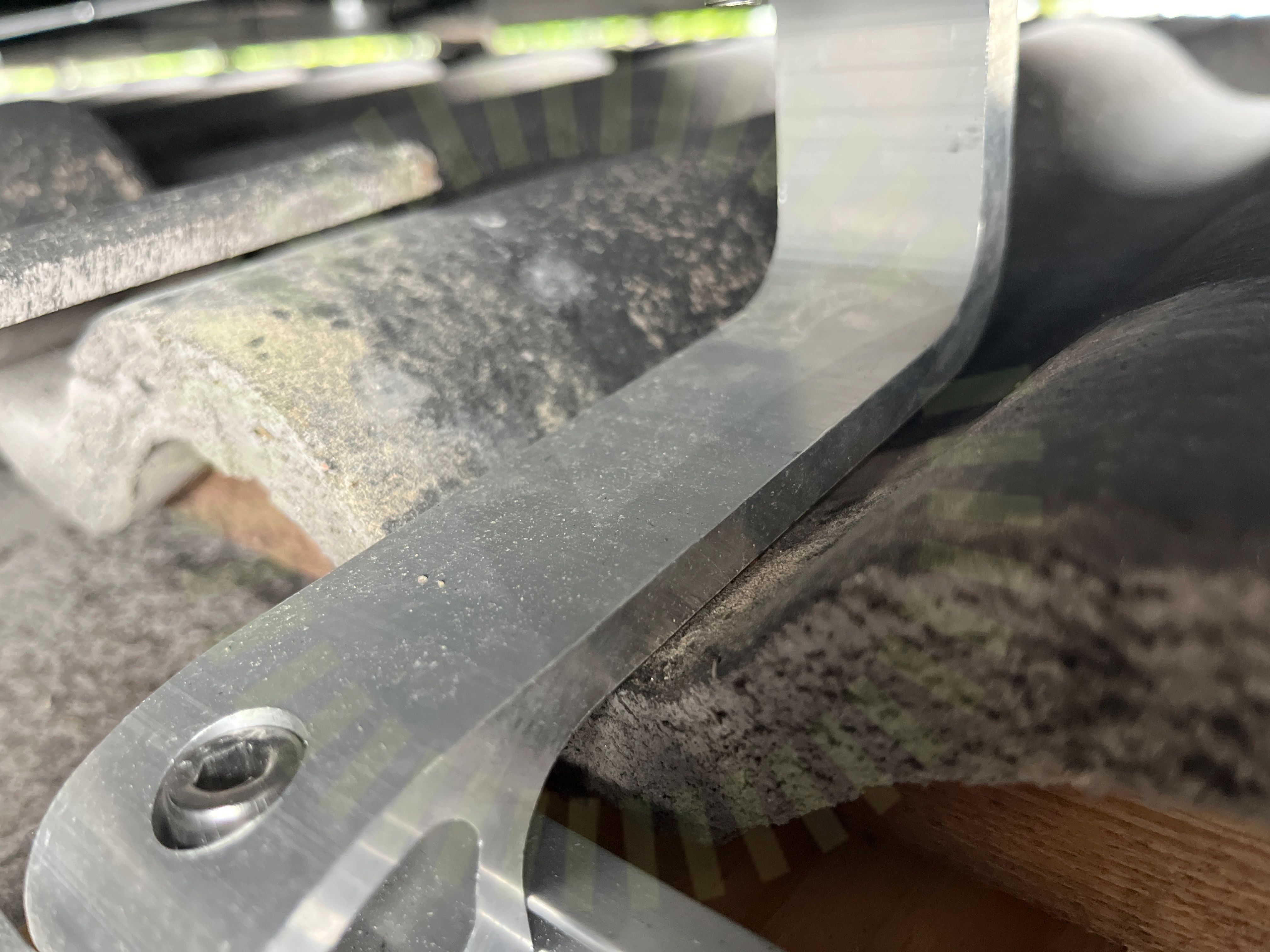

6.3 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

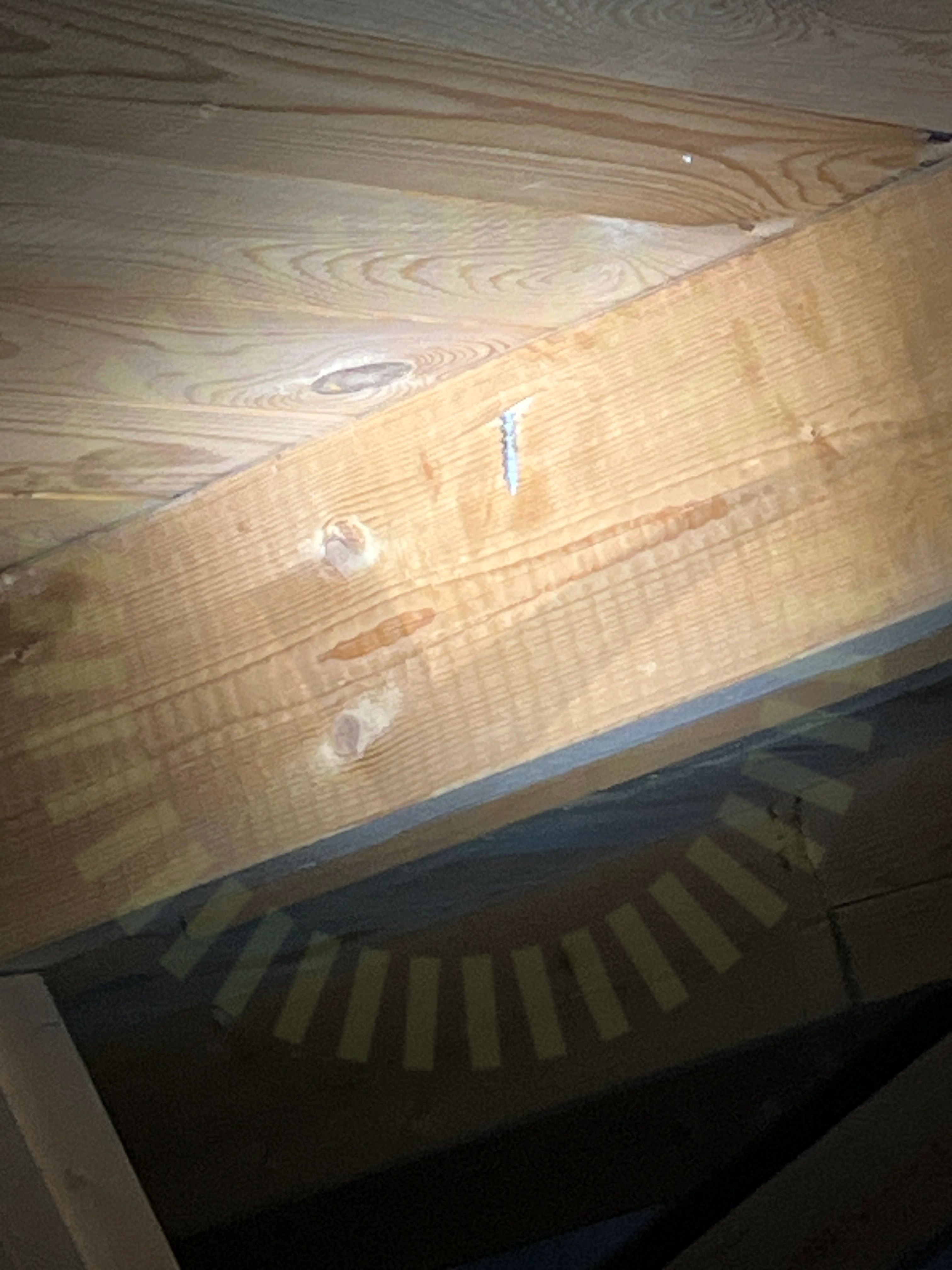

6.4 Takstolsinfästning

Inte godkänd

Skruvar har missat takstol.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

Godkända kontrollpunkter

21/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning utanför takstol

Infästningar

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

33/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max Spänning

DC Min Spänning

Strängdesign
