Institutet för Solenergikvalitet

Besiktningsrapport

9.8
x

Installation genom

Nova Solar

Datum

28 november 2023

Ort

Kullavik, Hallands län
Växelriktarens IP klassning
Dubbel matning
Identifiering
98% godkända2% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

19/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/22
Bärläktens dimensionLäktinfästningTakgenomföring

Tak 2, Longi: LR5-54HPB

Godkända kontrollpunkter

15/17
Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/17
Föremål mot bakstyckeSträngförläggning

Tak 2, Nordmount: Falsad/Klickplåt

Godkända kontrollpunkter

14/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

6/20
CC mått InfästningKlämmans kontakt med takSkenornas infästningSkenskarvarTakgenomföringVal av klämma

Varselmärkning

Godkända kontrollpunkter

8/8
Informering av solcellerMissvisande varselmärkningTillförlitligt fästTillförlitligt fästVarning för backspänningVarning för backspänningVarning för likspänningVarning för likspänning

Växelriktare

Anmärkningar

3/72
Dubbel matning

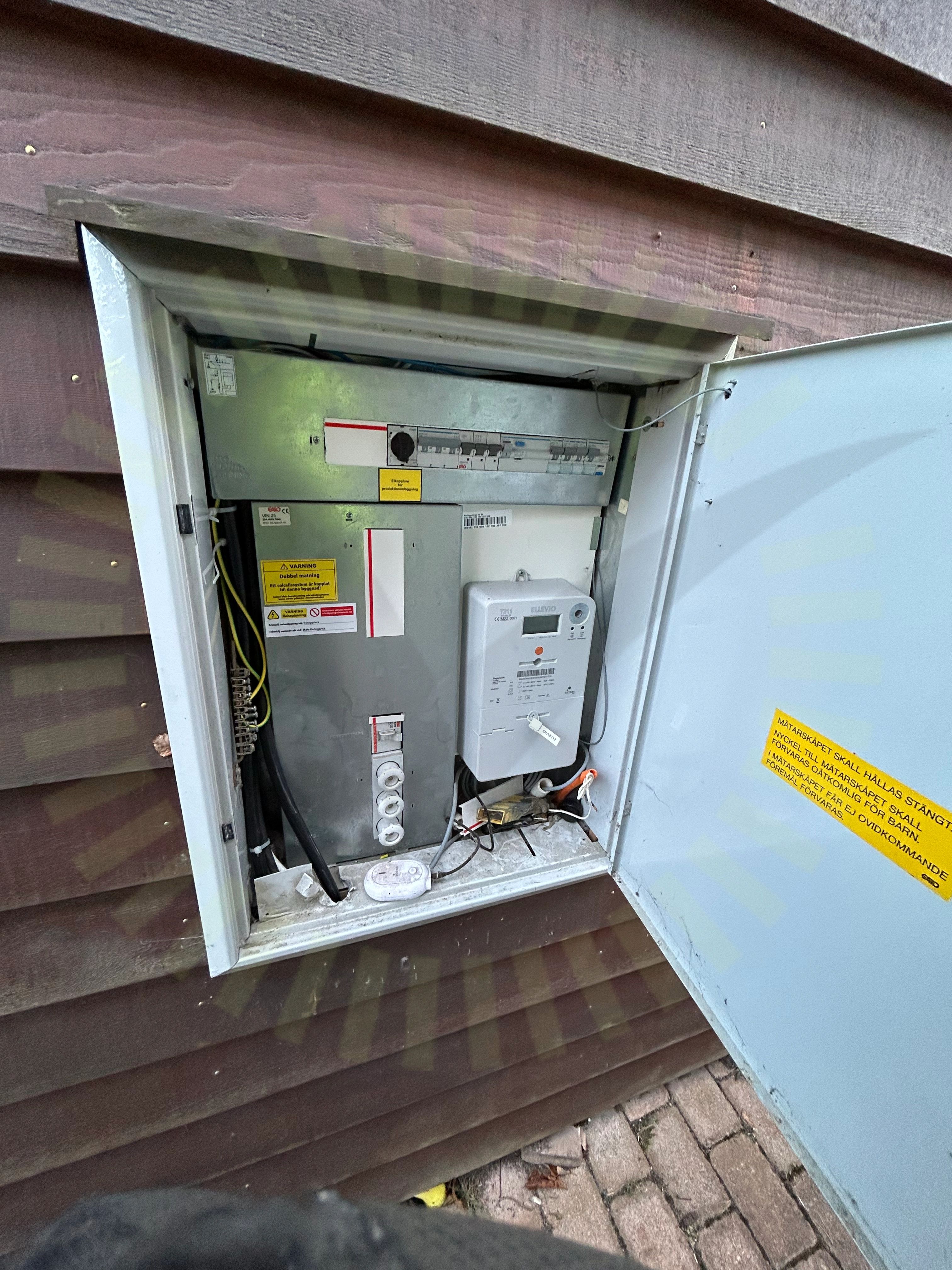

8.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Identifiering

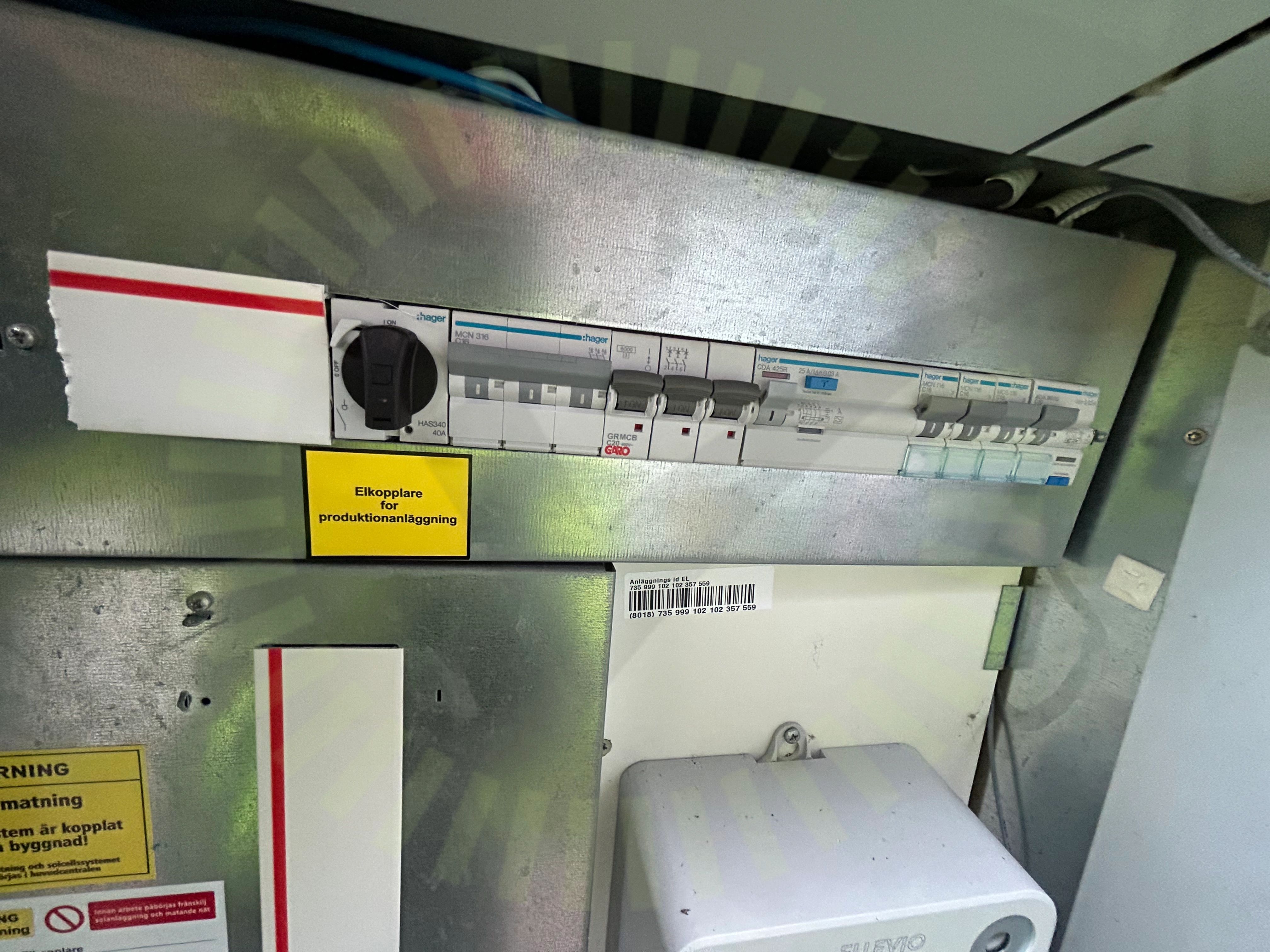

8.2 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Växelriktarens IP klassning

8.3 Växelriktarens IP klassning

Inte godkänd

IP Klassning har påverkats, oanvända ingångar är inte tätade.

Godkända kontrollpunkter

69/72
AC anslutning växelriktareAC kablage förläggningAC kablage förläggningAC Kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd närliggande objektAvstånd till havAvstånd till havetBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDC Kontakter anslutningDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningEnkelisolerade ledareEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarGenomföringarHuvudsäkringHuvudsäkringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringKablagets böjradieKablagets böjradieLikspänningskomponenterLikspänningskomponenterMax total effektMekanisk påverkanMekanisk påverkanPlaceringPlaceringSkadat kablageSkadat kablageSkarp kantSkarp kantStress på kontakterStress på kontakterSträngdesignSträngdesignSäkringsdimensionSäkringsdimensionTillgänglighetTillgänglighetVentilationVäderbeständigt materialVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
