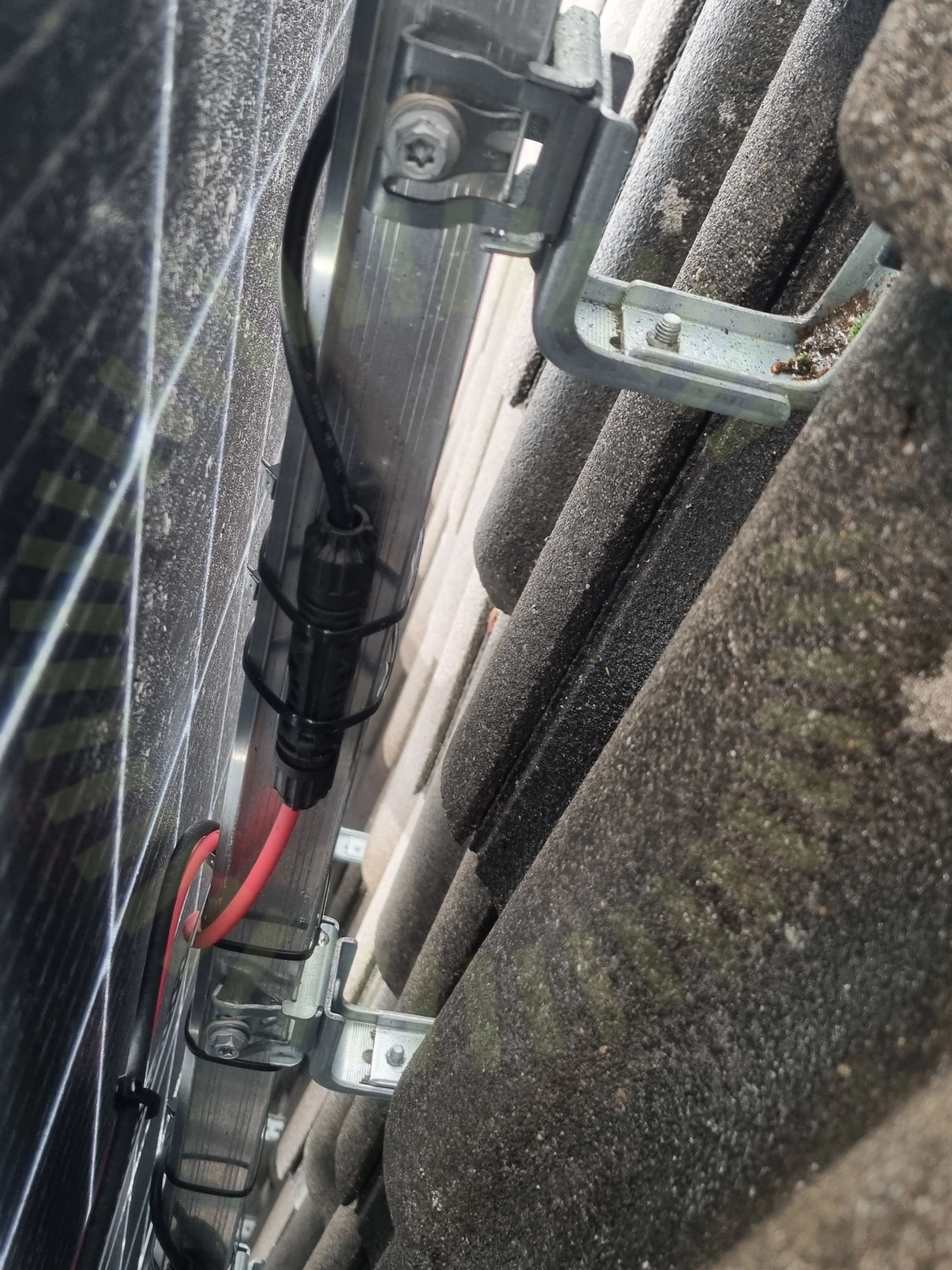

2.1 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
MA711 (se_en) Monteringsanvisningar, Sida 4
Besiktningsrapport
9.4
Installation genom
HERO Solkraft
Datum
8 november 2023
Ort
Strömsholm, Västmanlands län
93% godkända7% ej godkända
Om installationen
PanelerDenim: U M3 405-410 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareSolax X3-Hybrid Series
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
Installerad av HERO Solkraft som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Denim: U M3 405-410 108H
Anmärkningar
2/14
2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Denim-installation-manual-BB-BW-20220829, Sida 8-10
Godkända kontrollpunkter
12/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePlacering kontakterPunktbelastningSkuggaSpänningar i ramSträngförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
3/27

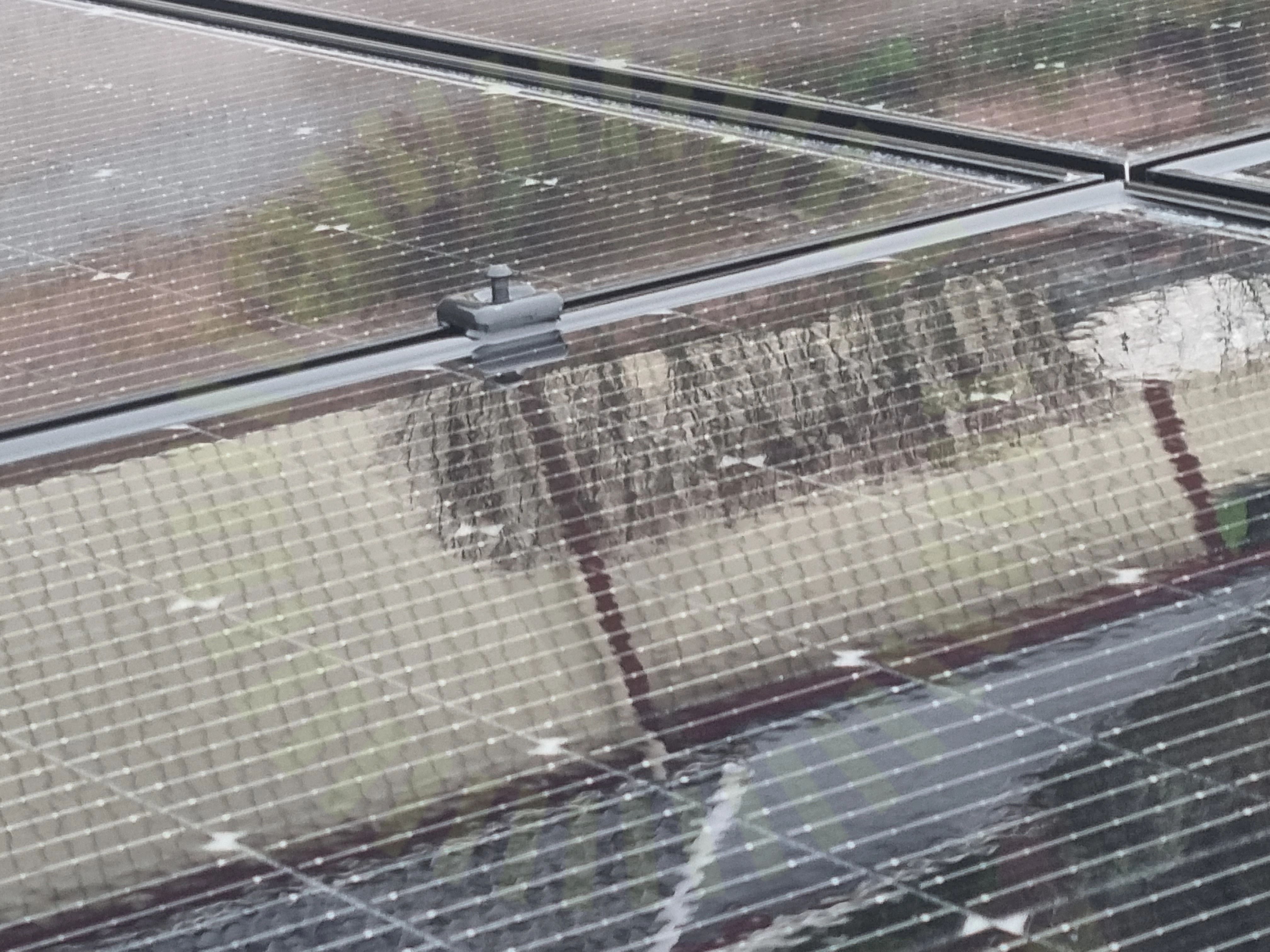

3.1 Mittklämma
Inte godkändMittklämmor är inte åtdragna

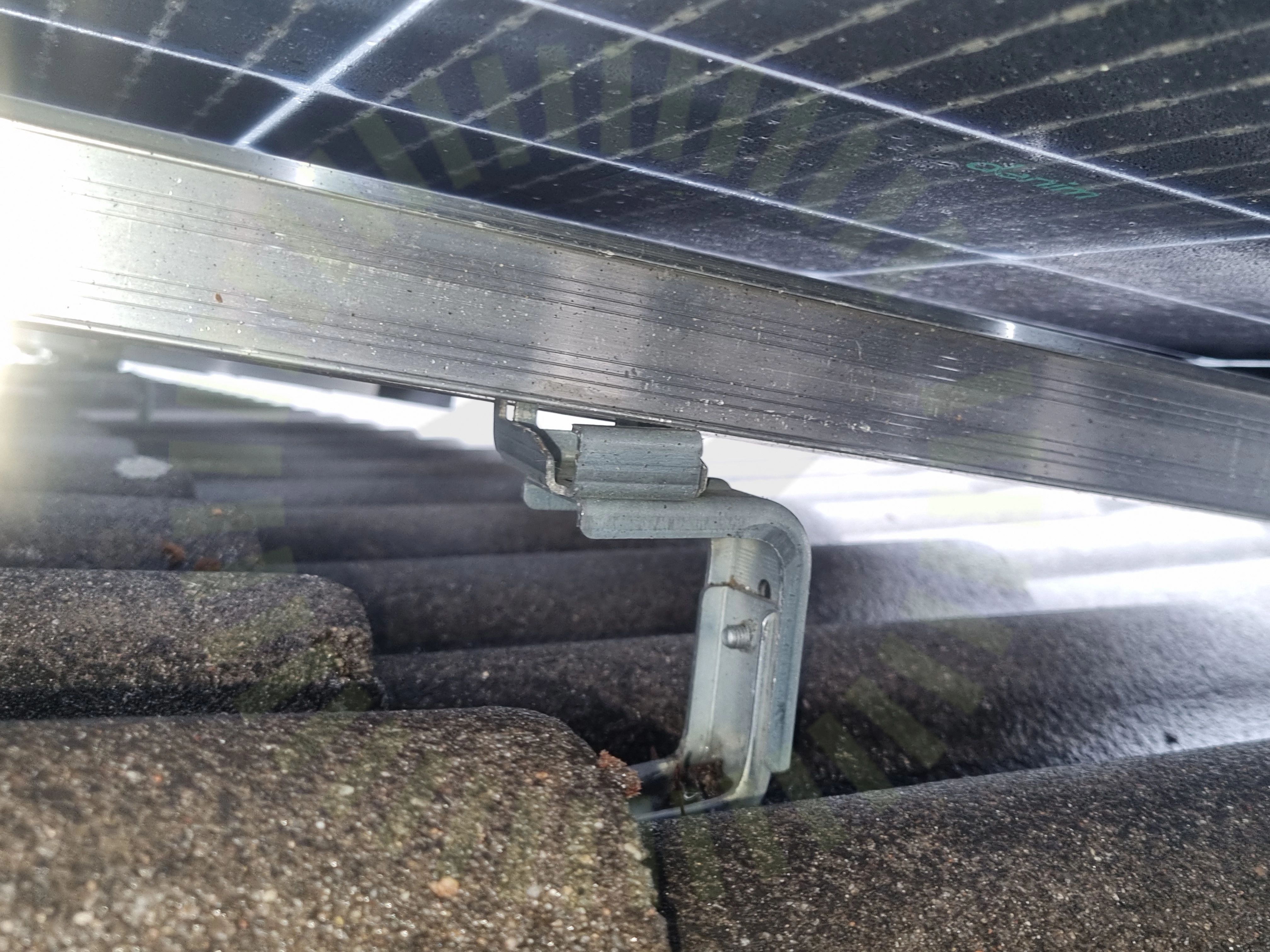

3.2 Skenornas infästning
Inte godkändSkenan ligger inte korrekt i infästningen.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

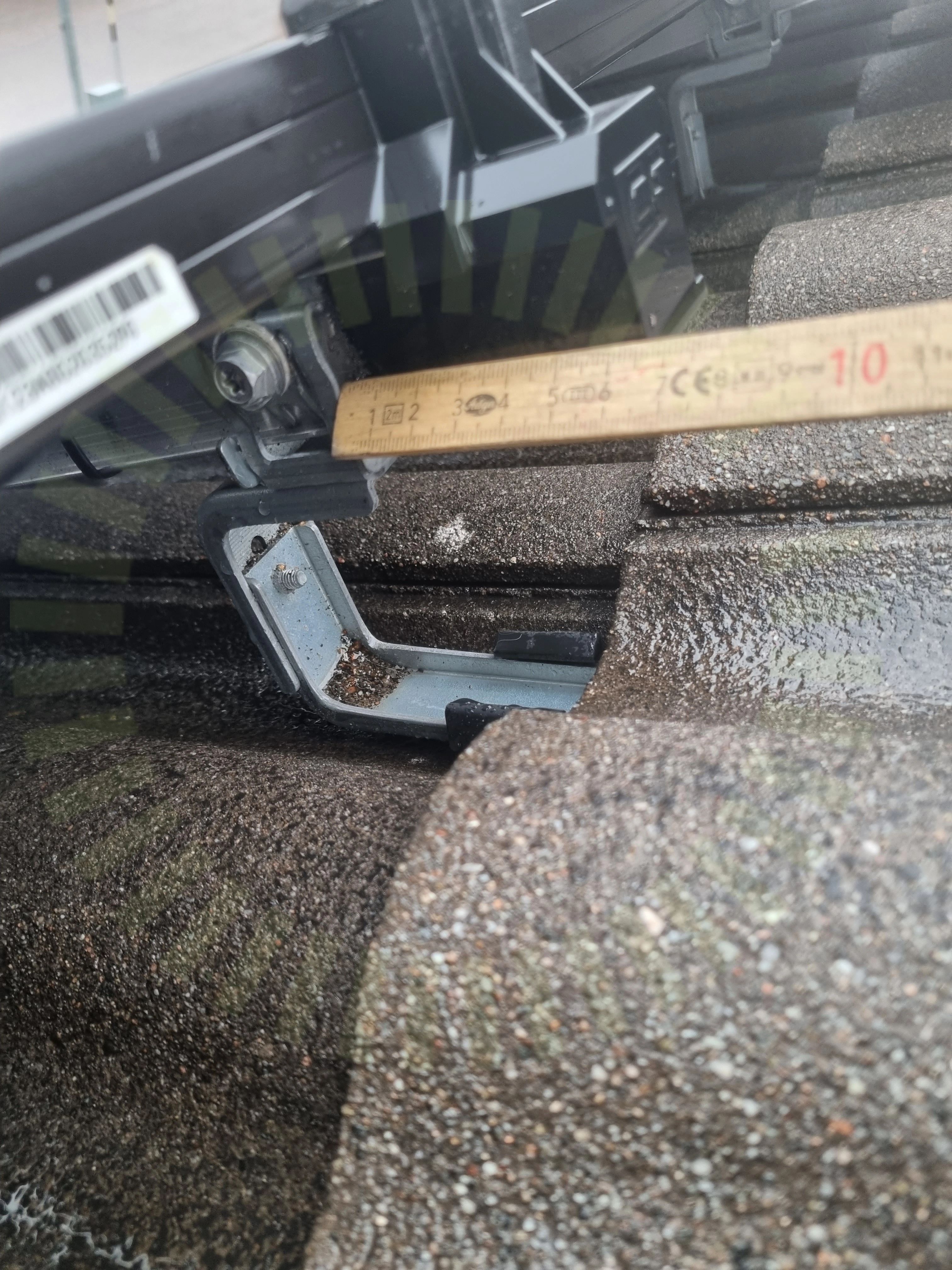

3.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Godkända kontrollpunkter
24/27DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
7/7BrytareBöjradieInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/33

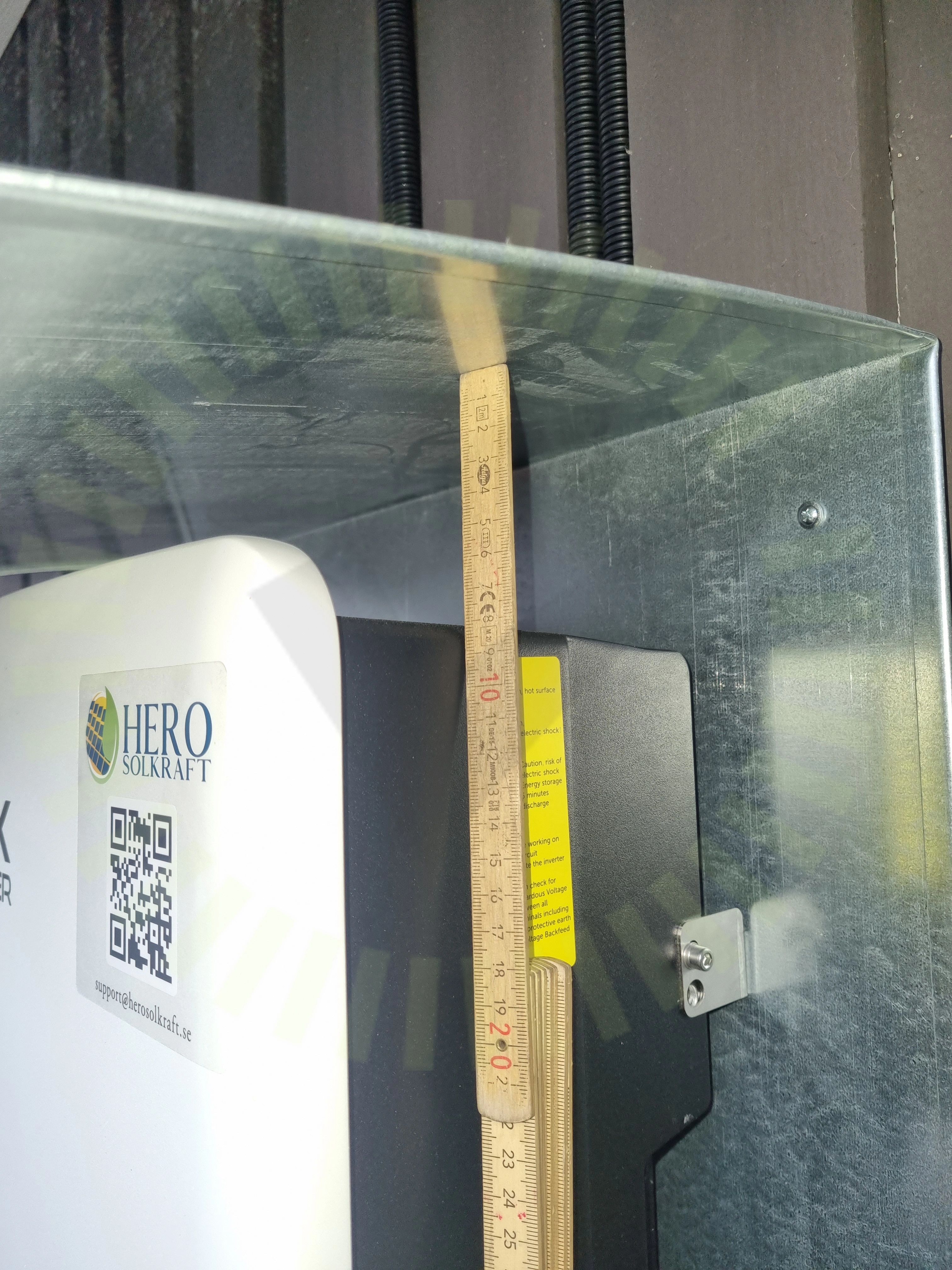

6.1 Avstånd
Inte godkändVäxelriktaren är inte placerad enligt tillverkarens anvisningar.
Godkända kontrollpunkter
32/33AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPESkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVinkelVäderbeständigt materialVäderskydd
