Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
18 april 2023
Ort
Torslanda, Västra Götalands län
Förskruvningar
Underliggande takpanna
Varning för likspänning
+ 2
92% godkända
8% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas för två strängar.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Panntak, Longi: LR5-54HPB 390-410M
Anmärkningar
1/17

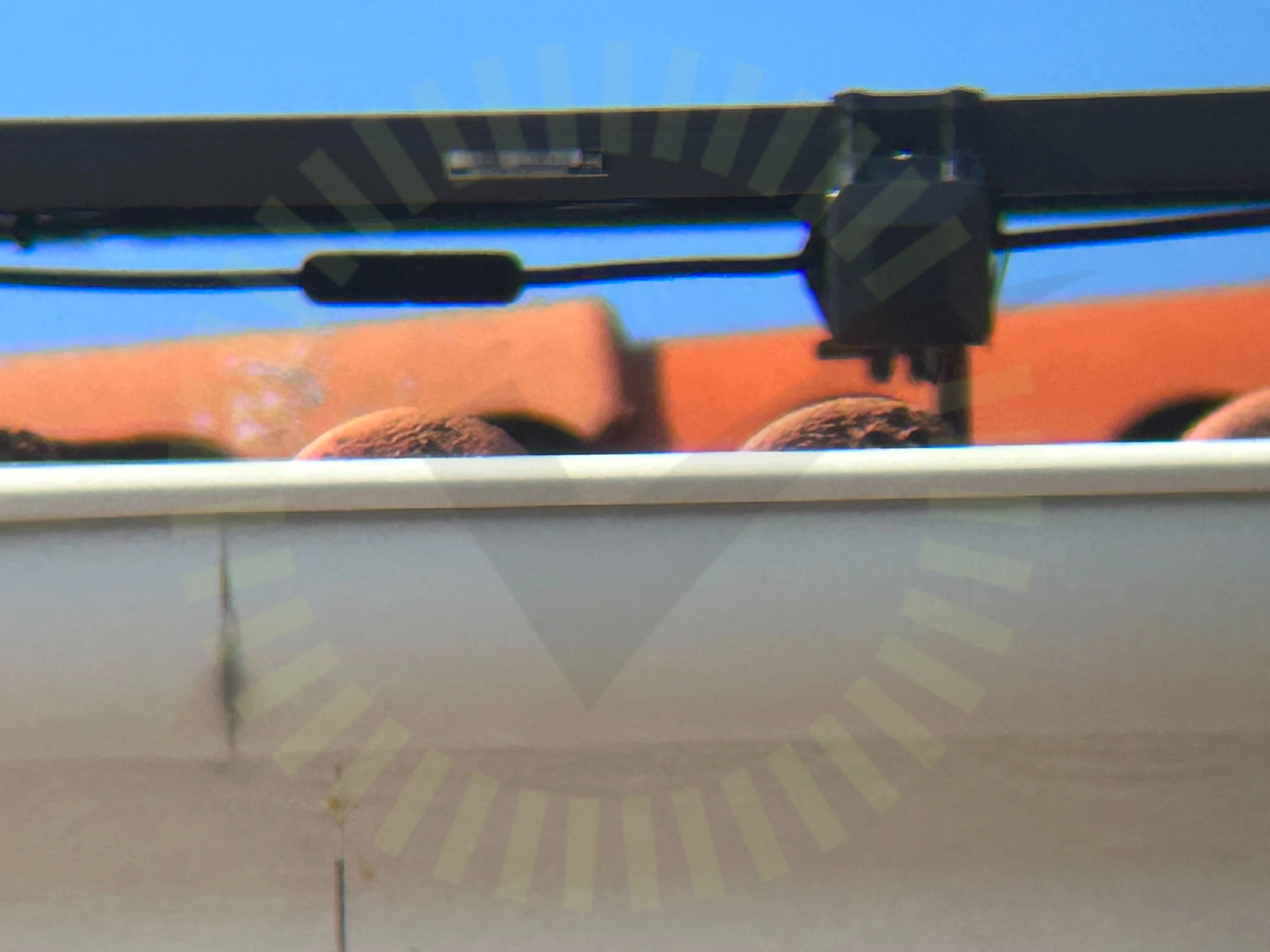

2.1 Stress på kontakter
Inte godkänd
Kontakter hänger i spänn mellan paneler.
Godkända kontrollpunkter
14/17
Avstånd till tak
Dräneringshål
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontakter
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador
Skugga
Spänningar i ram
Strängförläggning
Överlappning
Ej tillgängligt vid besiktning
2/17
Förbindelse av kontakter
Kopplingslåda
Panntak, Weland Stål: Råspont
Anmärkningar
1/23
3.1 Underliggande takpanna
Inte godkänd
Flertalet takkrokar ligger mot tegelpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
19/23
DC kabel förläggning
Främmande material
Kabeldragning mellan takytor
Kabeluppfästning
Mittklämma skruv
Mittklämmor
Placering
Råspontsinfästning
Shims
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
3/23
Klämmor rätt förläggning
Takgenomföring
Underbyggnad
Säkerhetsbrytare AC
Anmärkningar
1/6

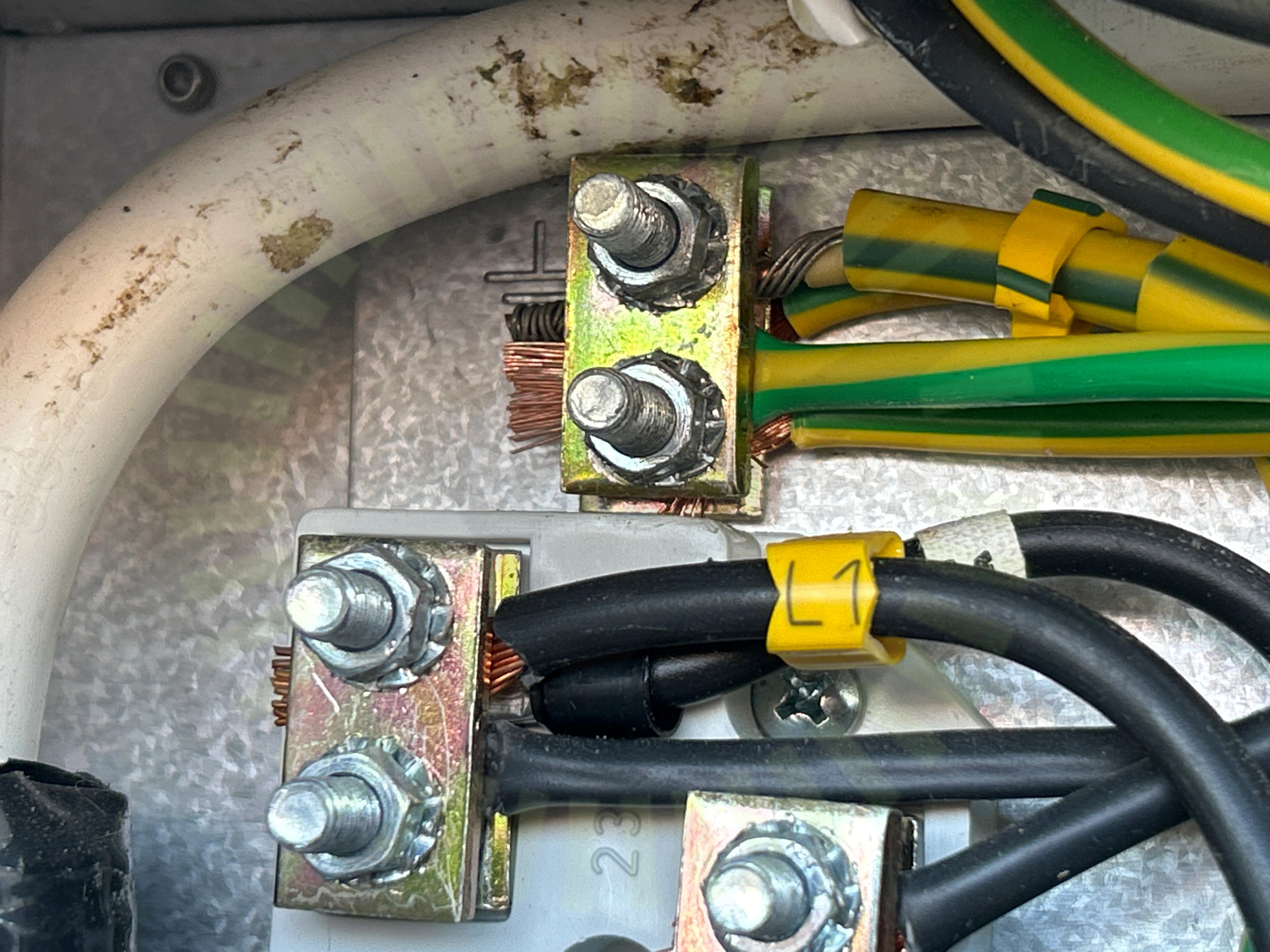

4.1 Förskruvningar
Inte godkänd
Förskruvning för skyddsjord ej åtdragen.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
5/6
Böjradie
Egenskaper
Infästning
Placering
Rakt monterad
Varselmärkning
Anmärkningar
2/5

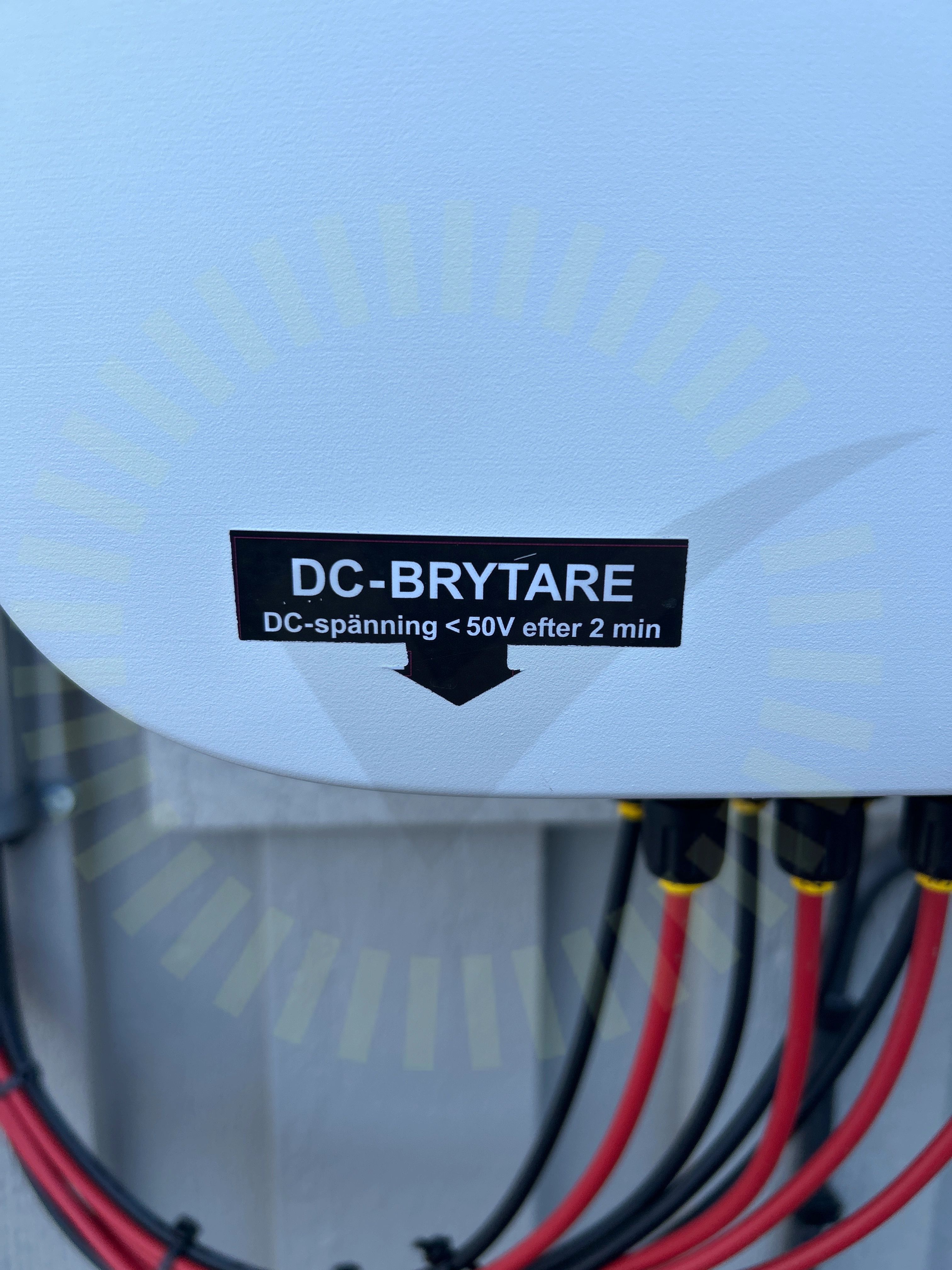

5.1 Missvisande varselmärkning
Inte godkänd
DC spänning <50V stämmer ej då ej optimerare.

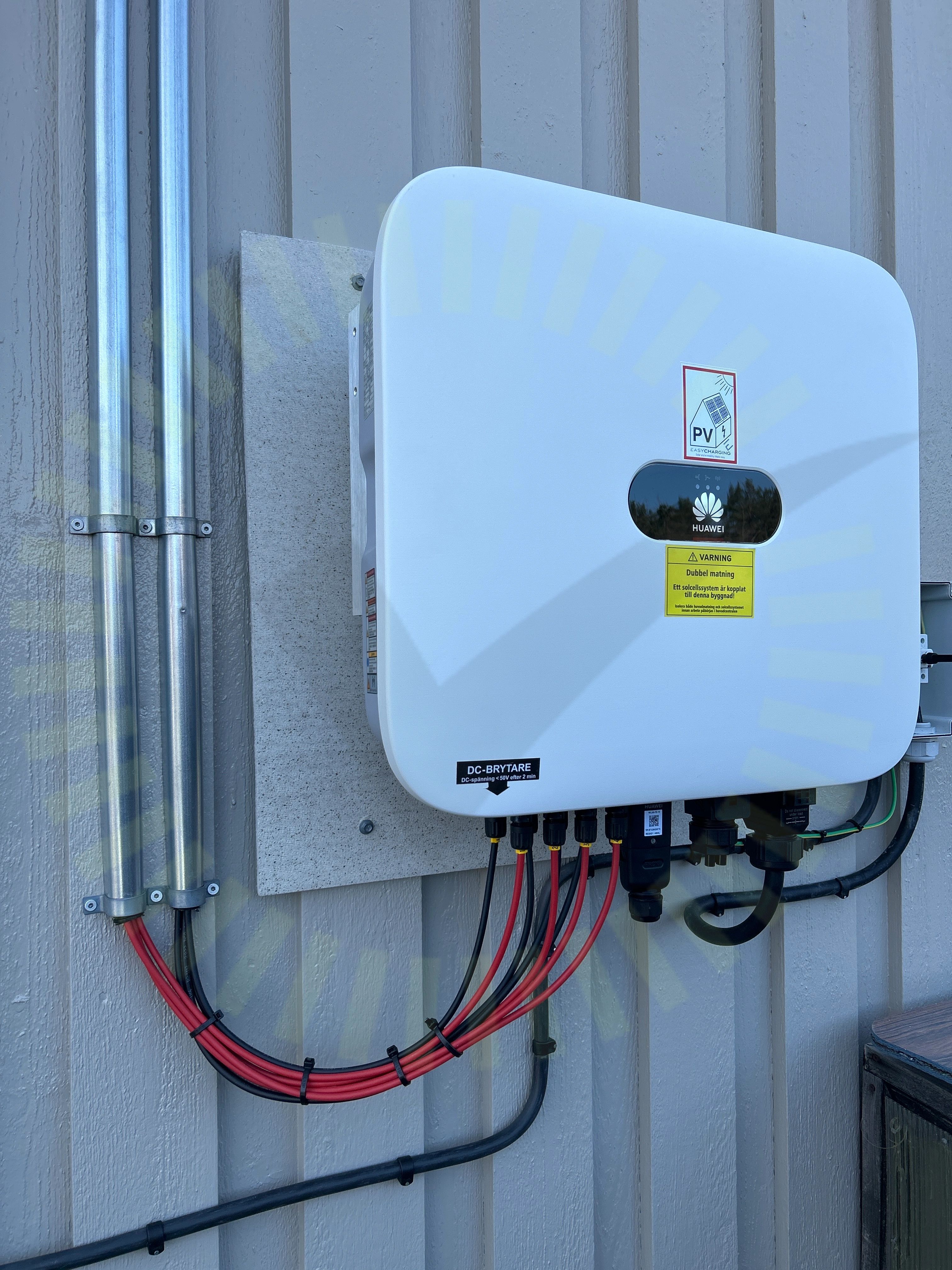

5.2 Varning för likspänning
Inte godkänd
Skylt saknas vid DC kablar till växelriktaren.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/5
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
1/35
6.1 AC Anslutning Växelriktare
Inte godkänd
Isolering är fastklämd i bleck.
Godkända kontrollpunkter
34/35
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter förskruvning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Ledare Fastspända
Likspänningskomponenter
Märkning
Säkringsdimension
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
