Institutet för Solenergikvalitet

Besiktningsrapport

7.5
x

Installation genom

E.ON

Datum

13 september 2023

Ort

Klågerup, Skåne län
Jordning av chassi
Väderskydd
AC Kablage förläggning
81% godkända19% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Läktfästen
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/17

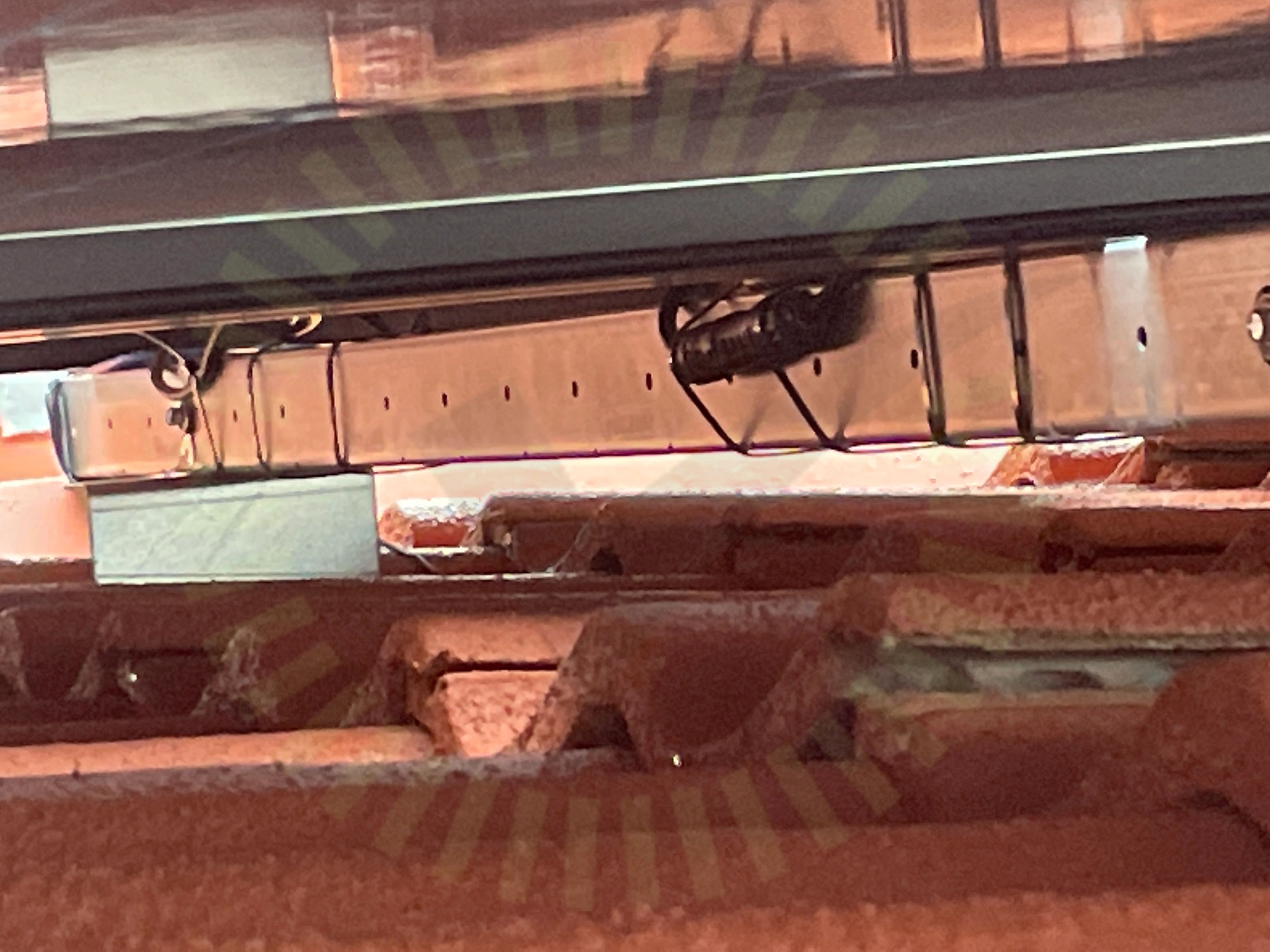

Panelkablagets böjradie

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

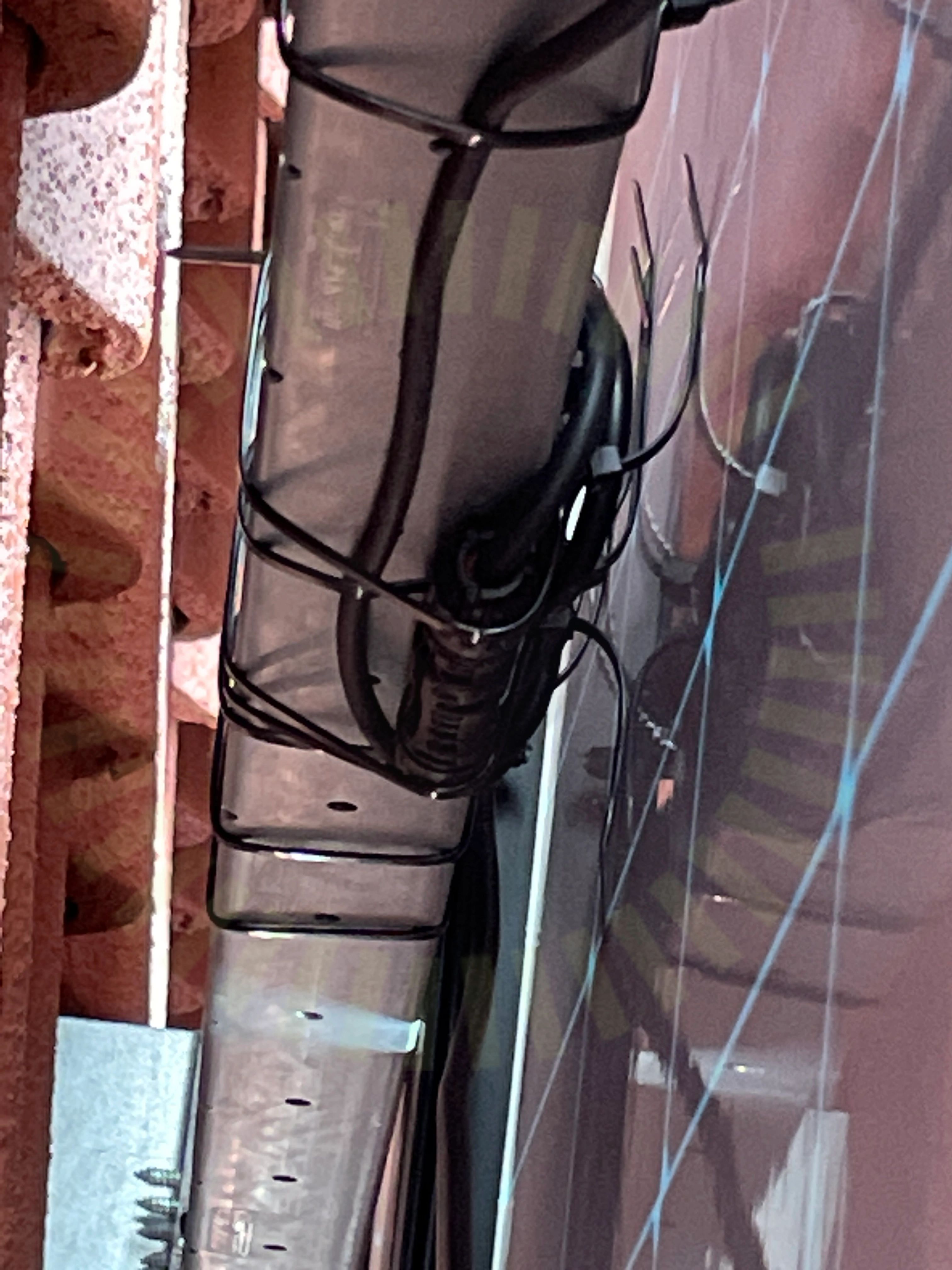

Kontaktdon

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4

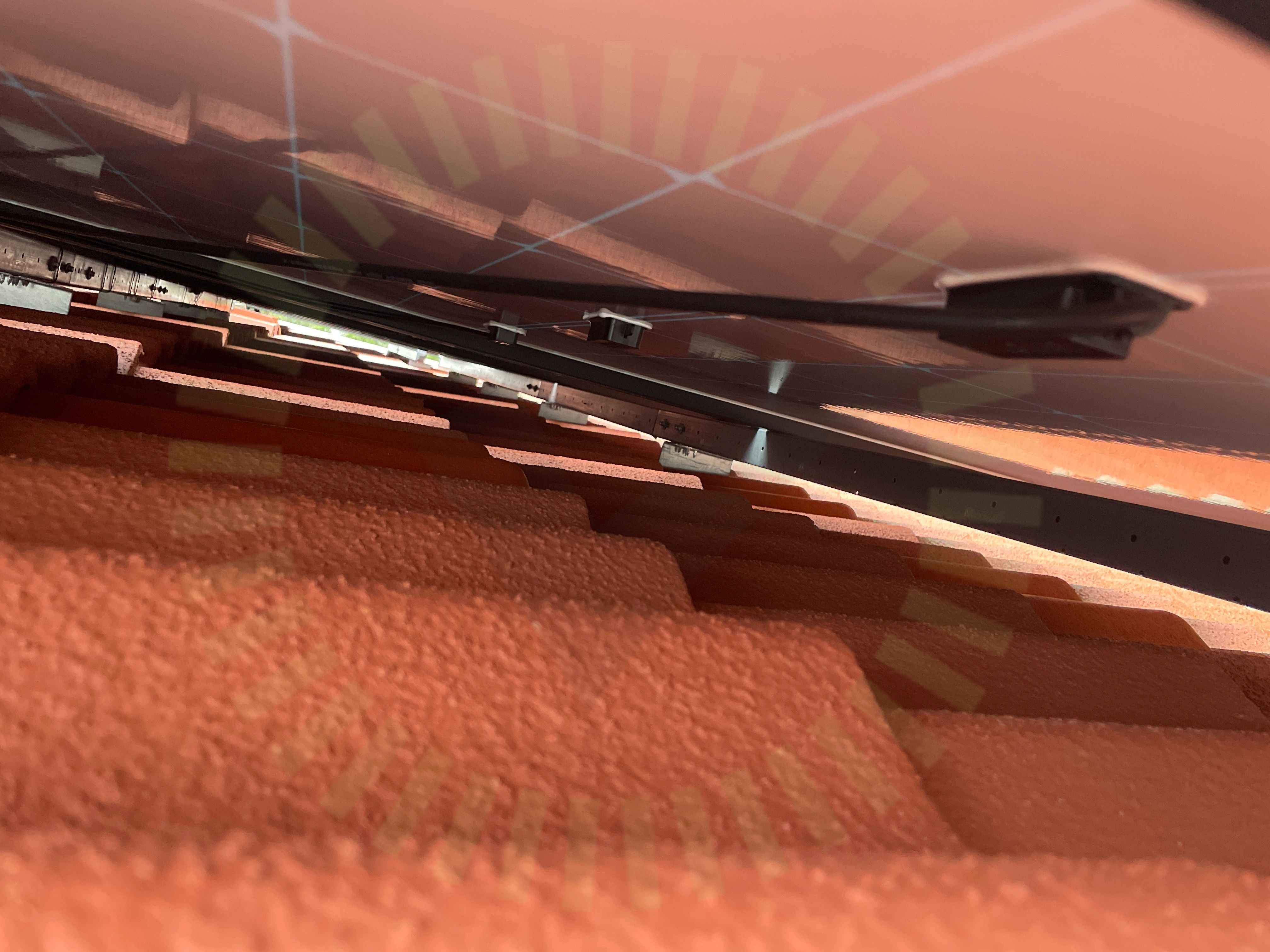

Kopplingslåda

3.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Godkända kontrollpunkter

13/17
Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17
Förbindelse av kontakter

Tak 1, Weland Stål: Läktfästen

Anmärkningar

10/25
Klämmor rätt förläggning

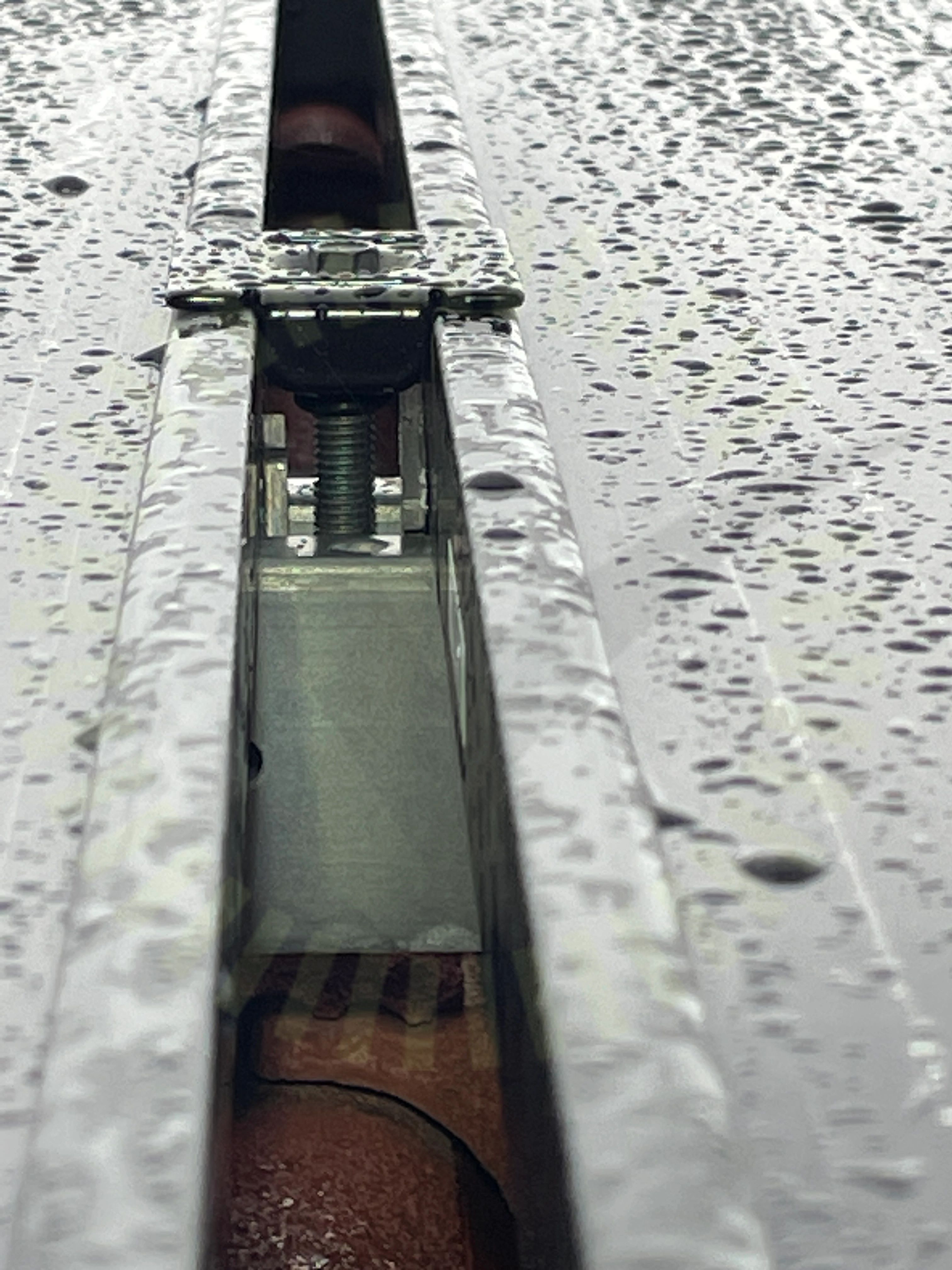

4.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Ovanliggande takpanna

4.2 Ovanliggande takpanna

Inte godkänd

För stor glipa till ovanliggande panna vid takkrok. Detta ökar risk för sprickbildning i takpanna.

AMA HUS 21 (JUC.1/JUE.1)
Mittklämmor

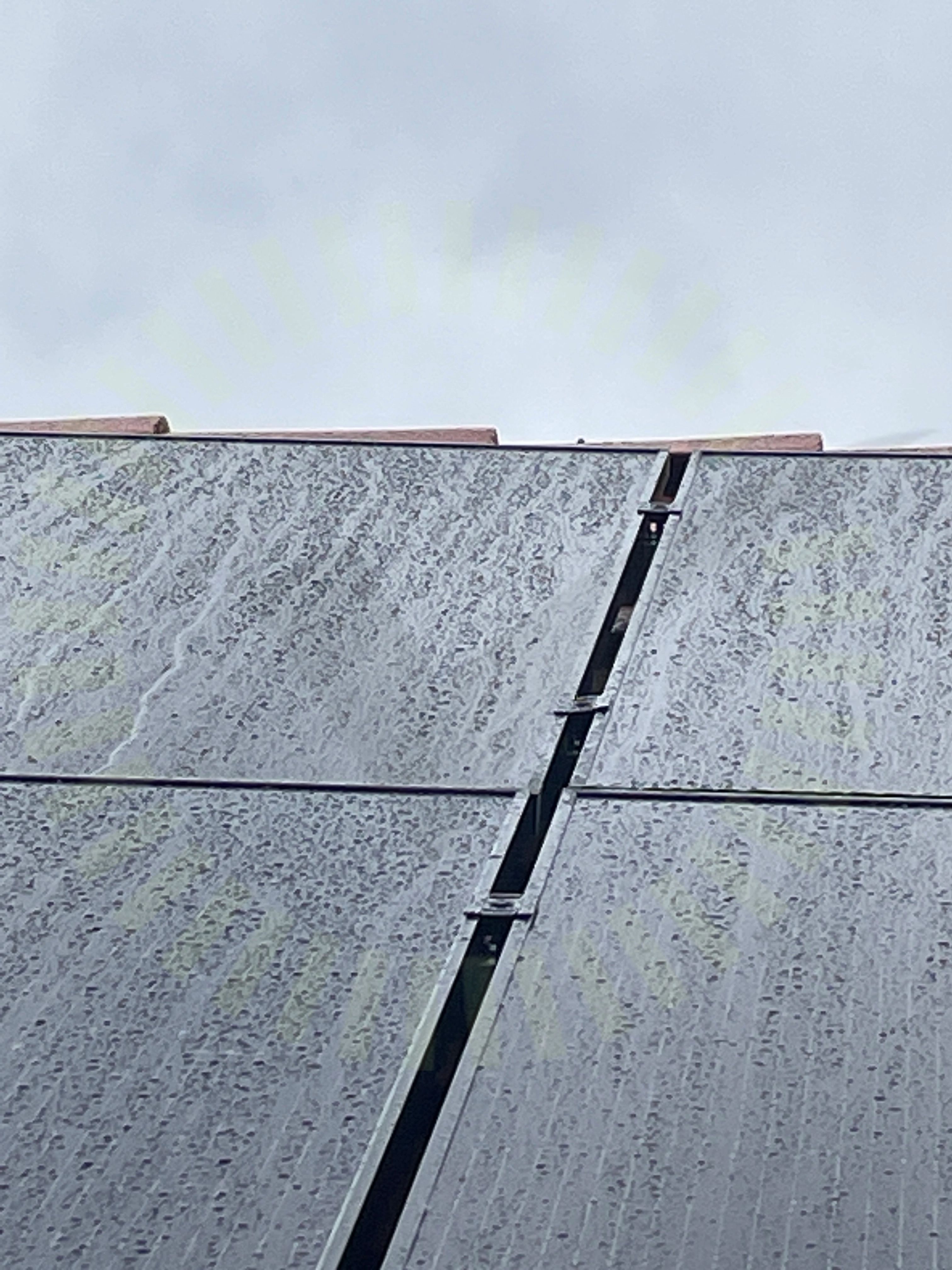

4.3 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

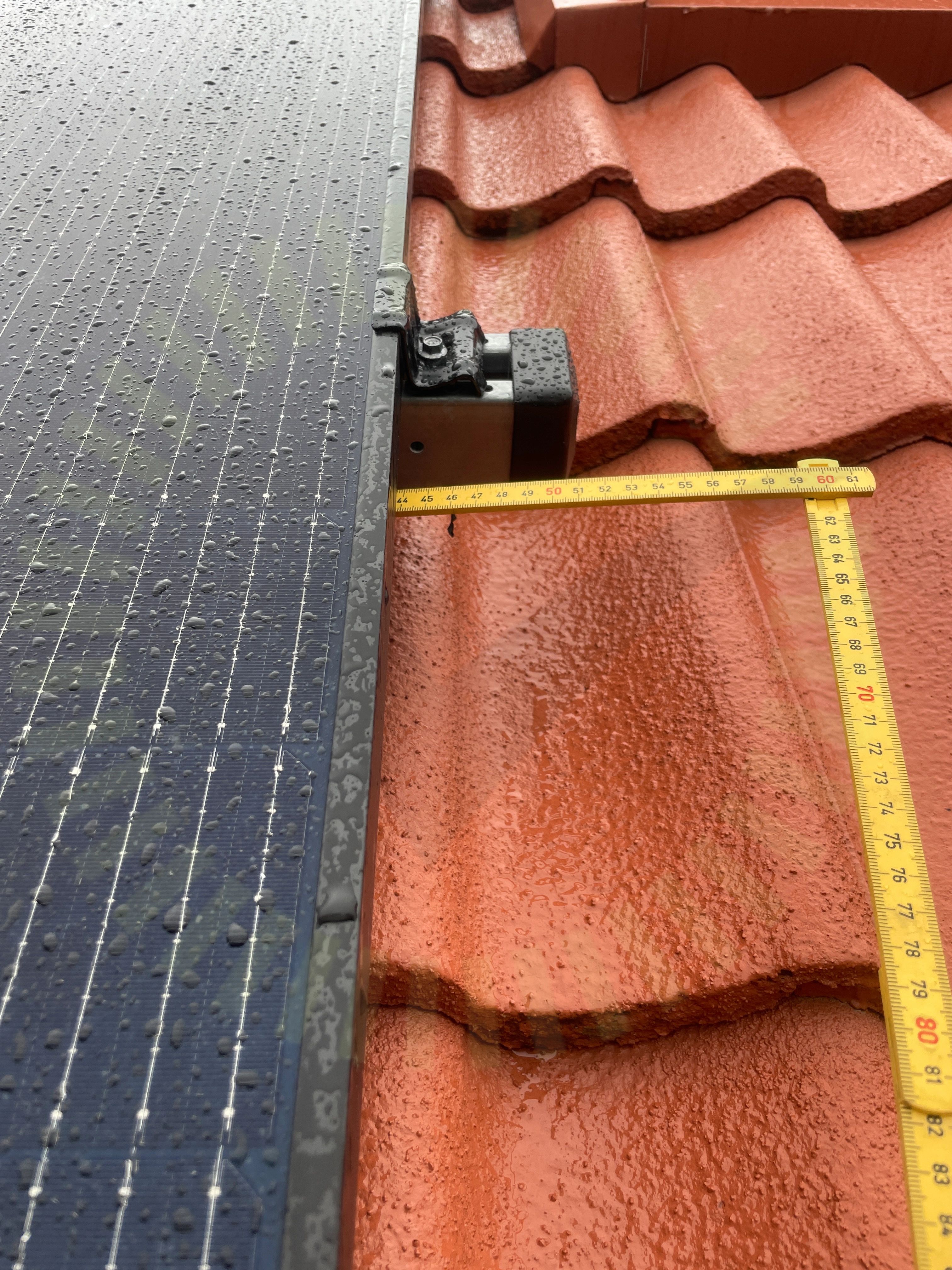

Skenornas överhäng

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt mått 440mm.

Tillverkarens anvisningar

4.5 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt mått 1000mm.

Snö- och vindlastberäkning

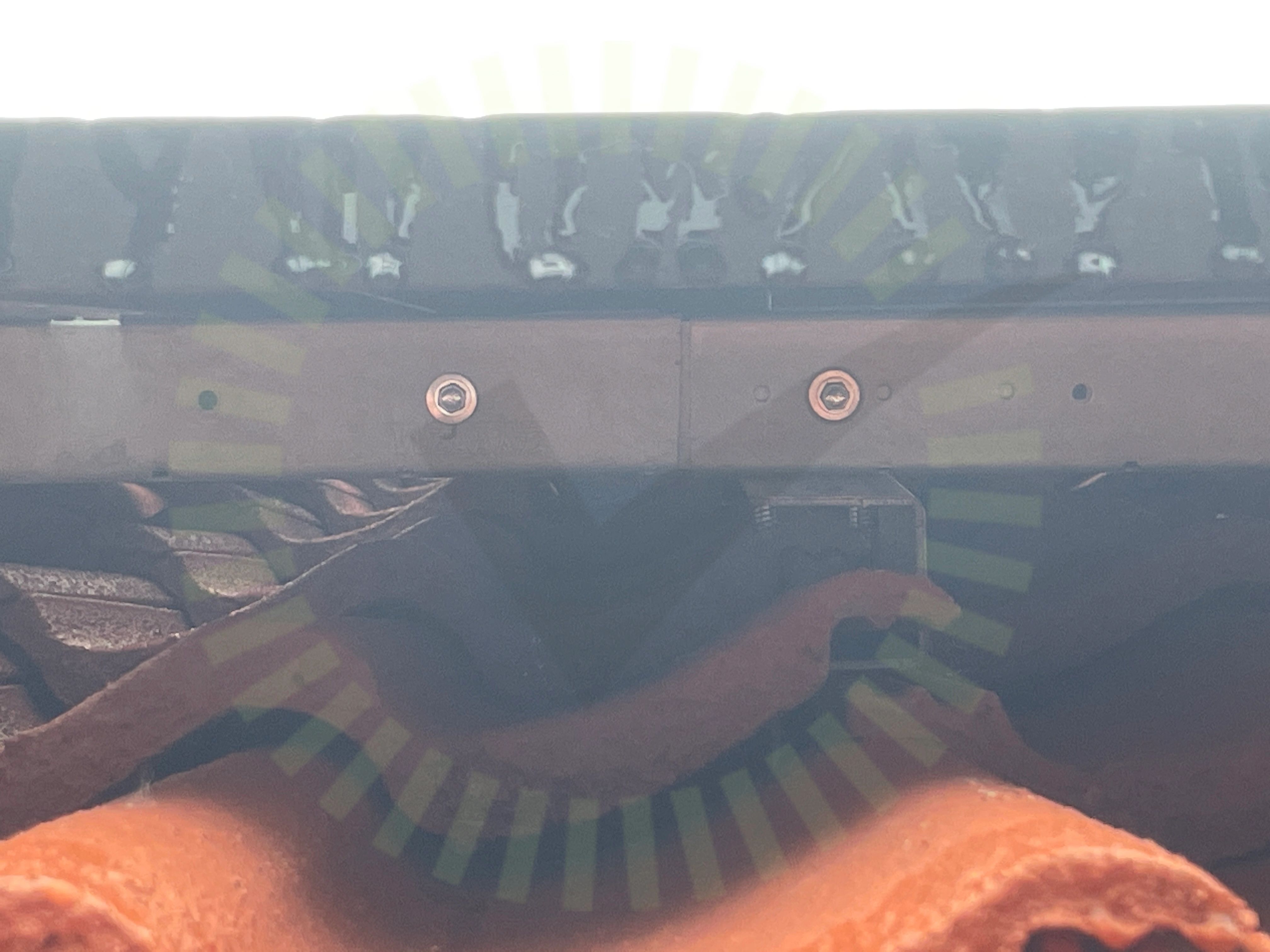

Skenskarvar

4.6 Skenskarvar

Inte godkänd

Skruvar är felplacerade i skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.8 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

PD5109 | Version 4 - 221028 | Sid 1 (1)

4.9 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt.

MA5104. Sid 1 (1) | Version 4 - 221101
Underliggande takpanna

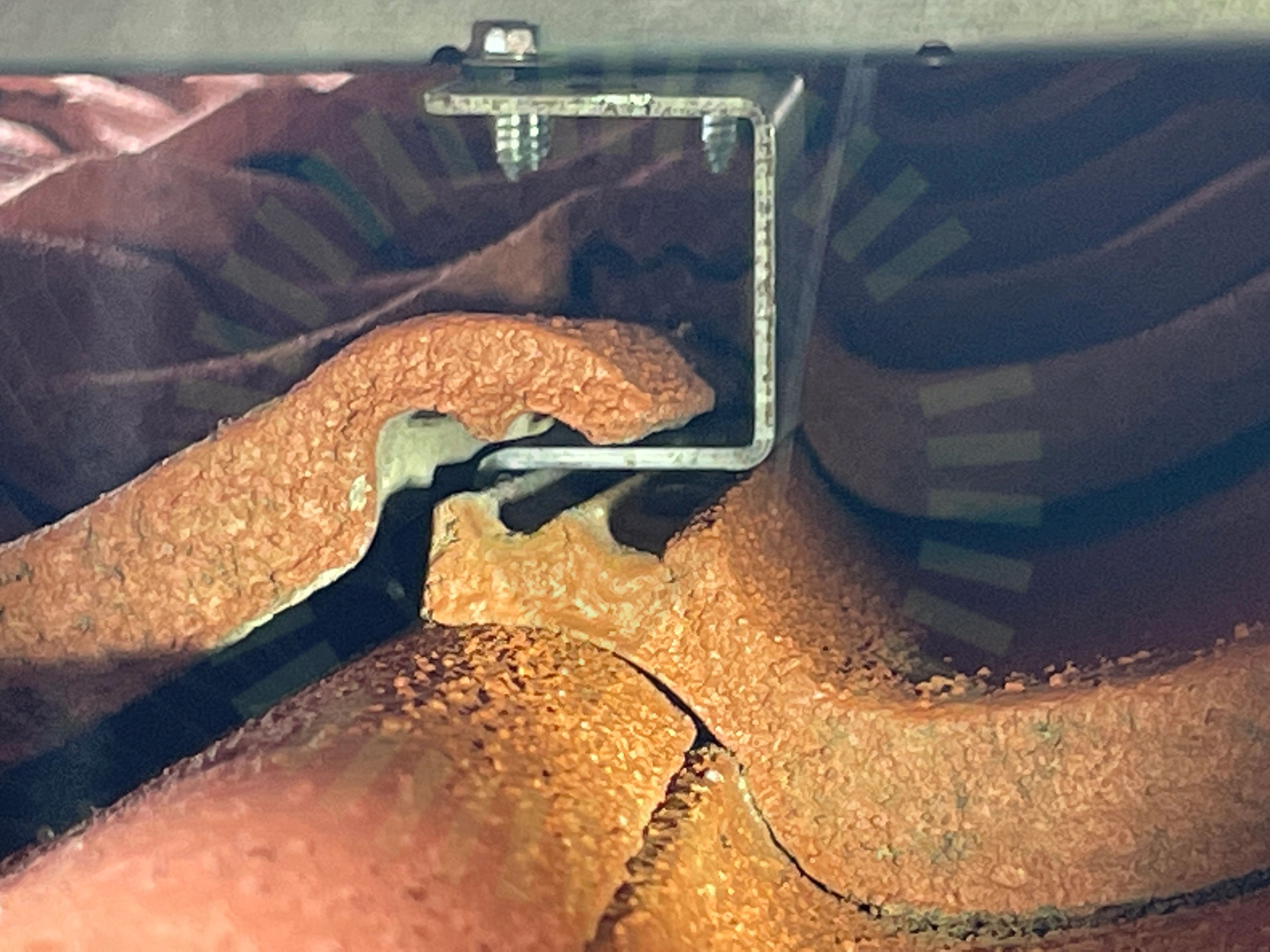

4.10 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

13/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvPlaceringSkadorSkenornas infästningTakgenomföringVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/25
LäktinfästningTvådelad Takkrok

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för backspänning

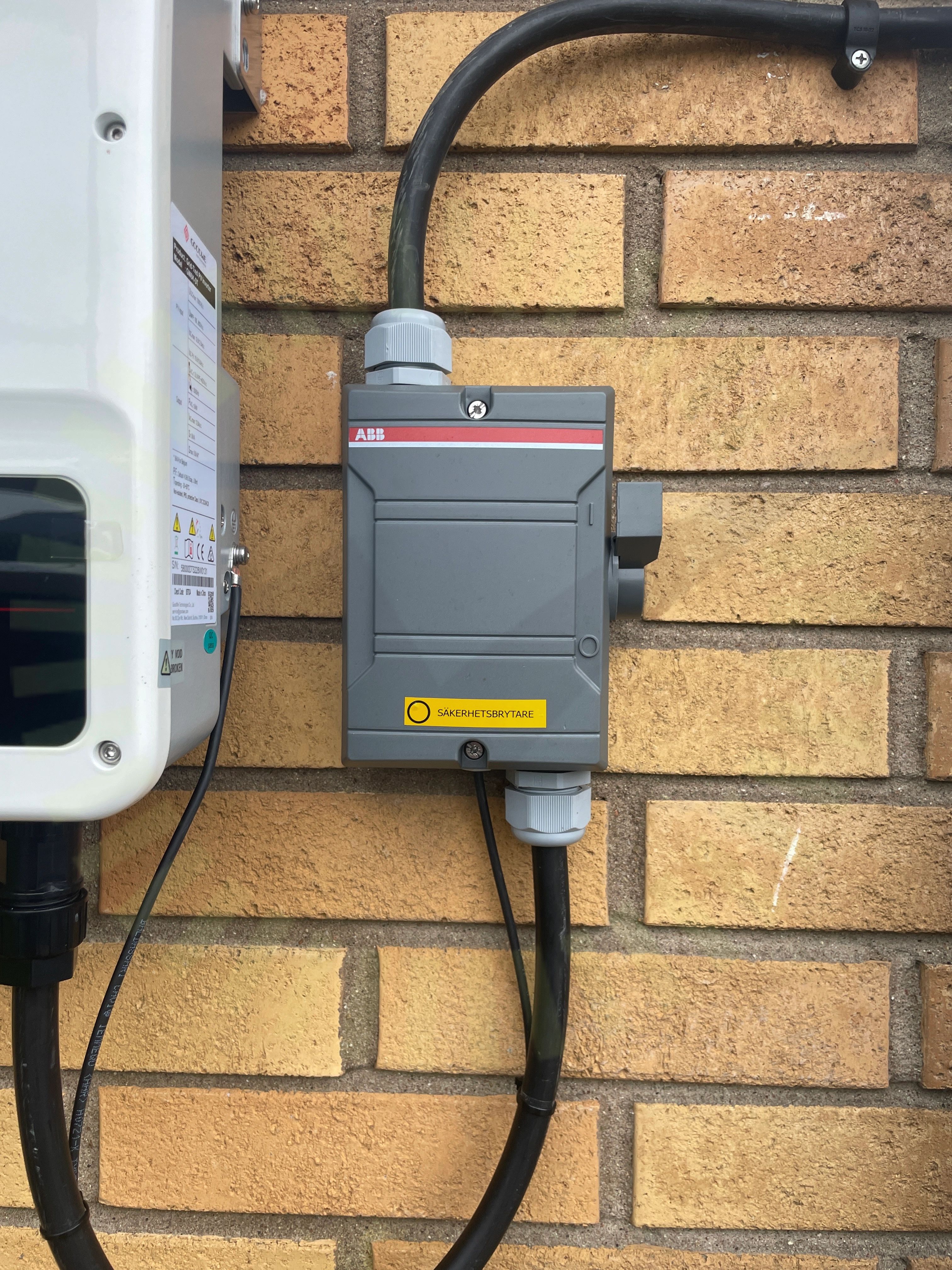

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

3/34

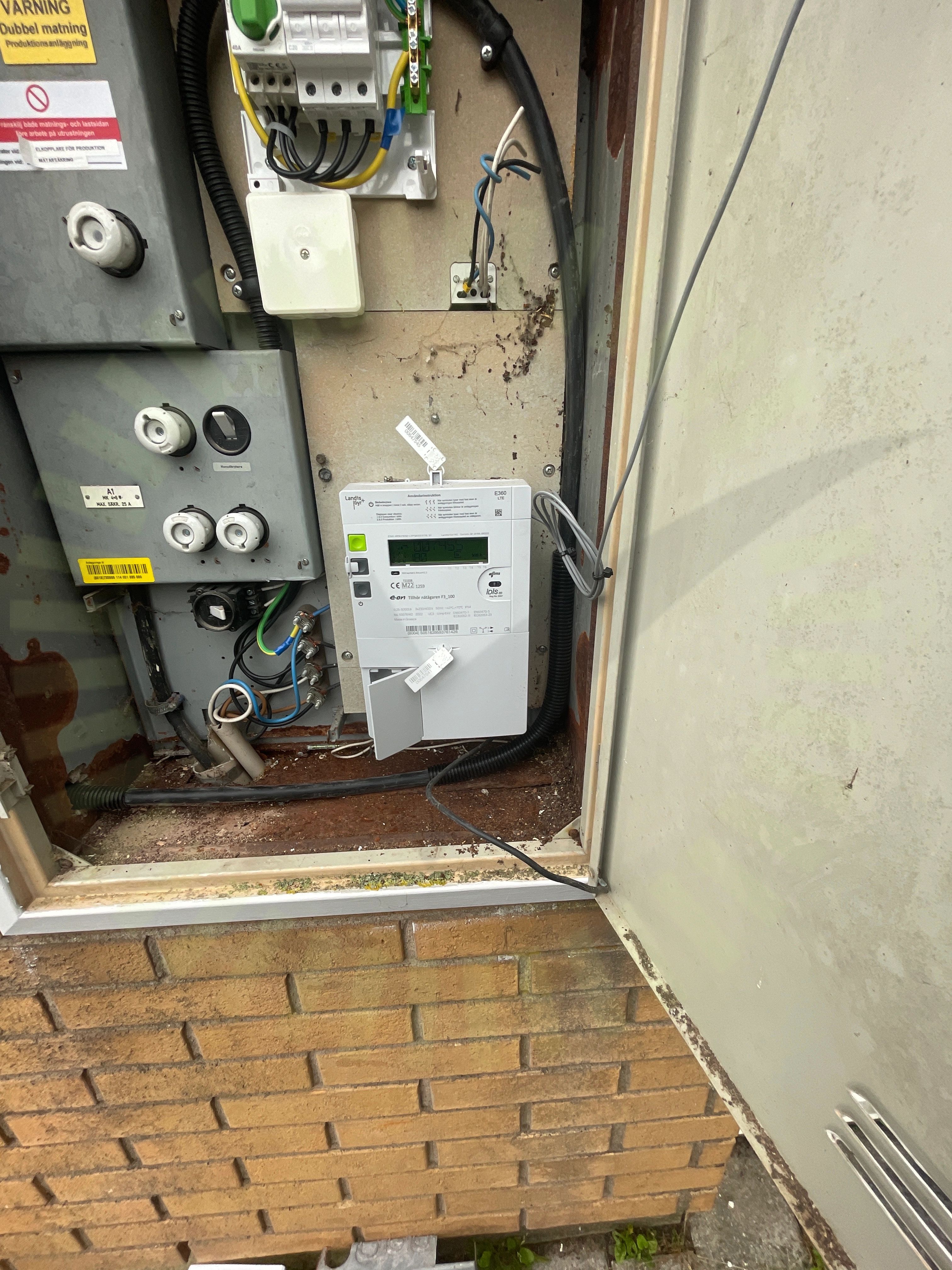

AC Kablage förläggning

7.1 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt uppfäst.

Jordning av chassi

7.2 Jordning av chassi

Inte godkänd

Jordkabel skall vara grön/gul efter hela sin längd.

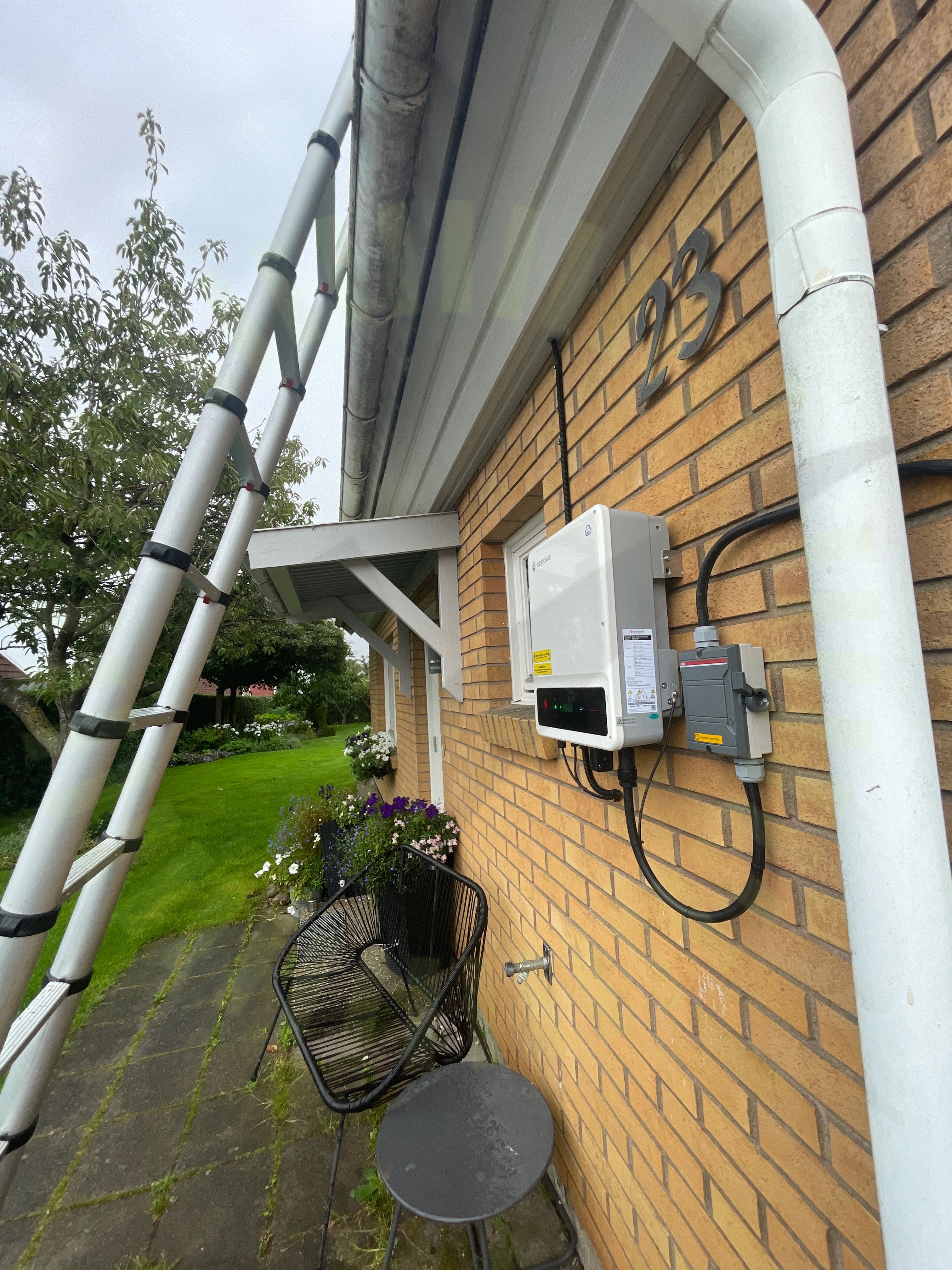

Väderskydd

7.3 Väderskydd

Inte godkänd

Växelriktaren får inte placeras oskyddad för väder.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

29/34
AC Anslutning VäxelriktareAC BöjradieAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/34
DC Max StrömSträngdesign
