Institutet för Solenergikvalitet

Besiktningsrapport

9.7
x

Installation genom

Solvision

Datum

11 september 2023

Ort

Strängnäs, Södermanlands län
Takgenomföring
Spänningar i ram
Stress på kontakter
91% godkända9% ej godkända

Om installationen

PanelerQCells: Q.PEAK DUO BLK M-G11S
OptimerareTigo: TS4
OptimerareFerroAmp: SSO 8kW
MontagesystemVan der Valk: Clamp: Mebrane
VäxelriktareFerroAmp: FerroAmp 14kVA
Solvision

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Optimerare

Godkända kontrollpunkter

9/9
Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

Tak 1, QCells: Q.PEAK DUO BLK M-G11S

Anmärkningar

2/17
Spänningar i ram

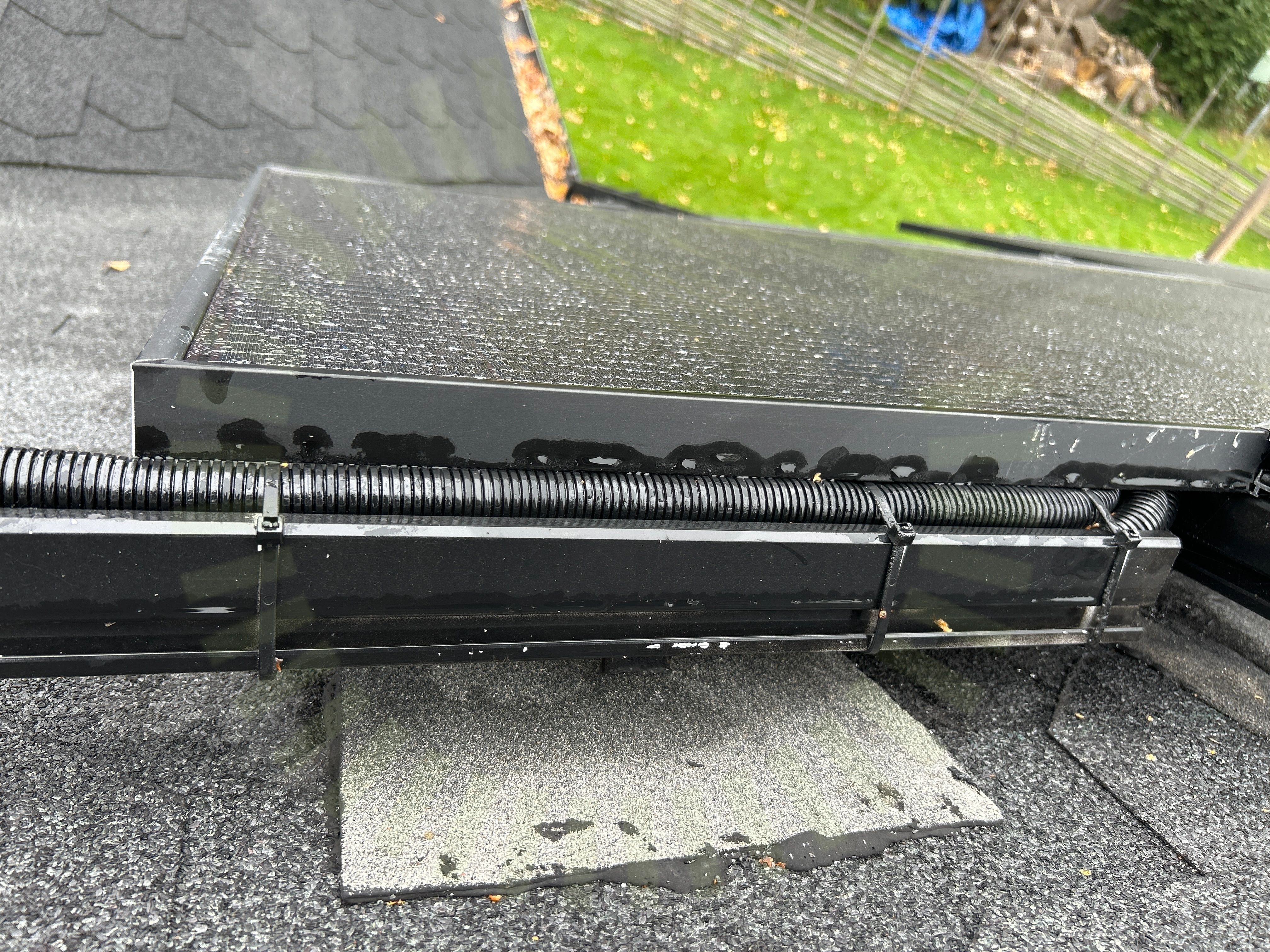

3.1 Spänningar i ram

Inte godkänd

Panelerna är monterade så spänningar skapas i ramen.

Qcells: Installation Manual Q.PEAK DUO M-G11S.X modules series 2023.03 Rev01 EN, Sida 6
Stress på kontakter

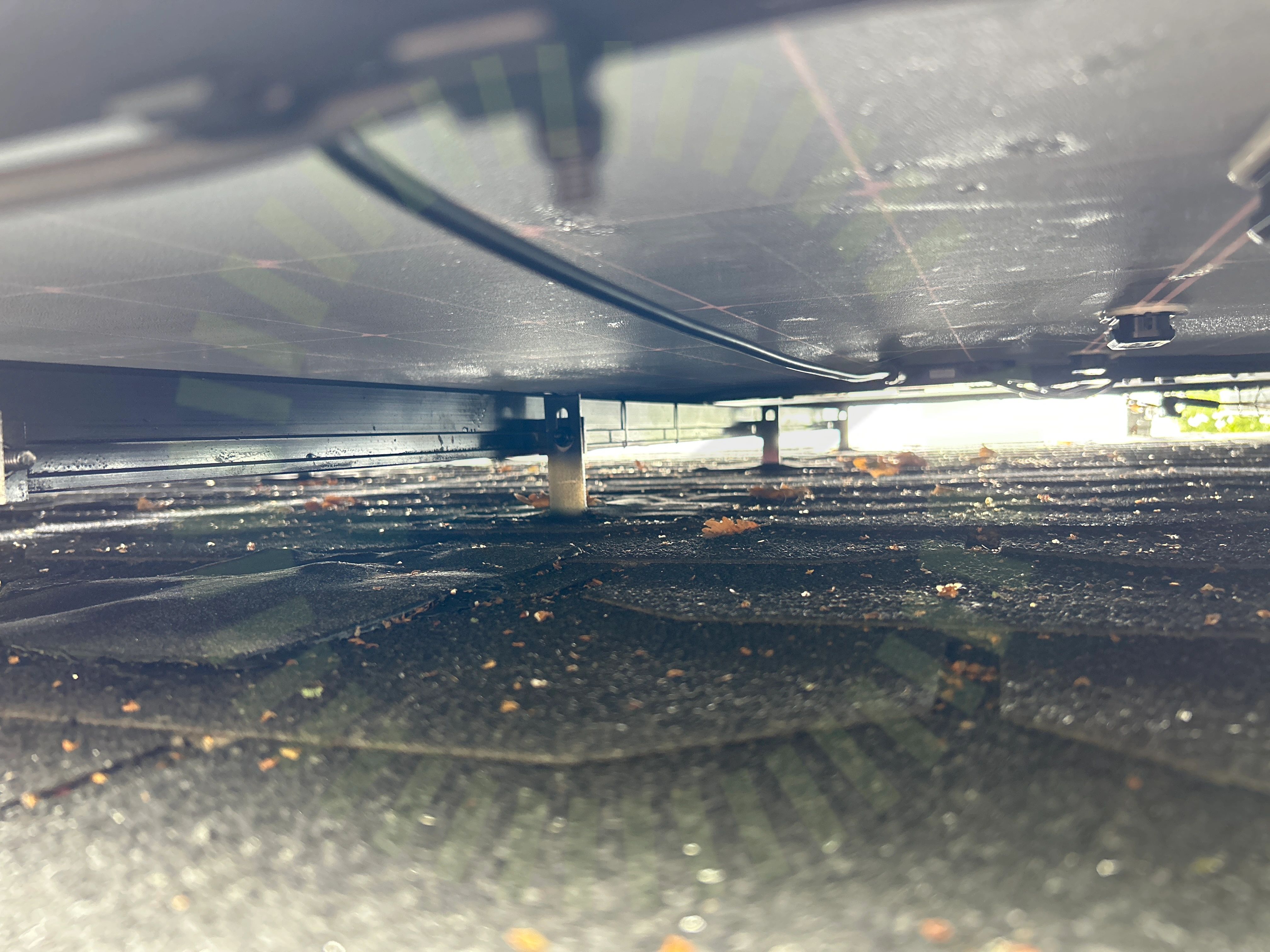

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan optimerare och panelram, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

15/17
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSträngförläggning

Tak 1, Tigo: TS4

Godkända kontrollpunkter

4/4
Optimerare: Fastsäkring av produktOptimerare: KabelOptimerare: KontakterOptimerare: Placering

Tak 1, Van der Valk: Clamp: Mebrane

Anmärkningar

2/22

5.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för altantaket saknas vid besiktning.

Tillverkarens montageanvisningar
Takgenomföring

5.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

20/22
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning RåspontInfästningarnas CC måttKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSvetsning av pappVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

3/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid ansluten central.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas vid ansluten central.

SEK 457, Sida 42

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid SSOer.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

2/32
Förskruvning

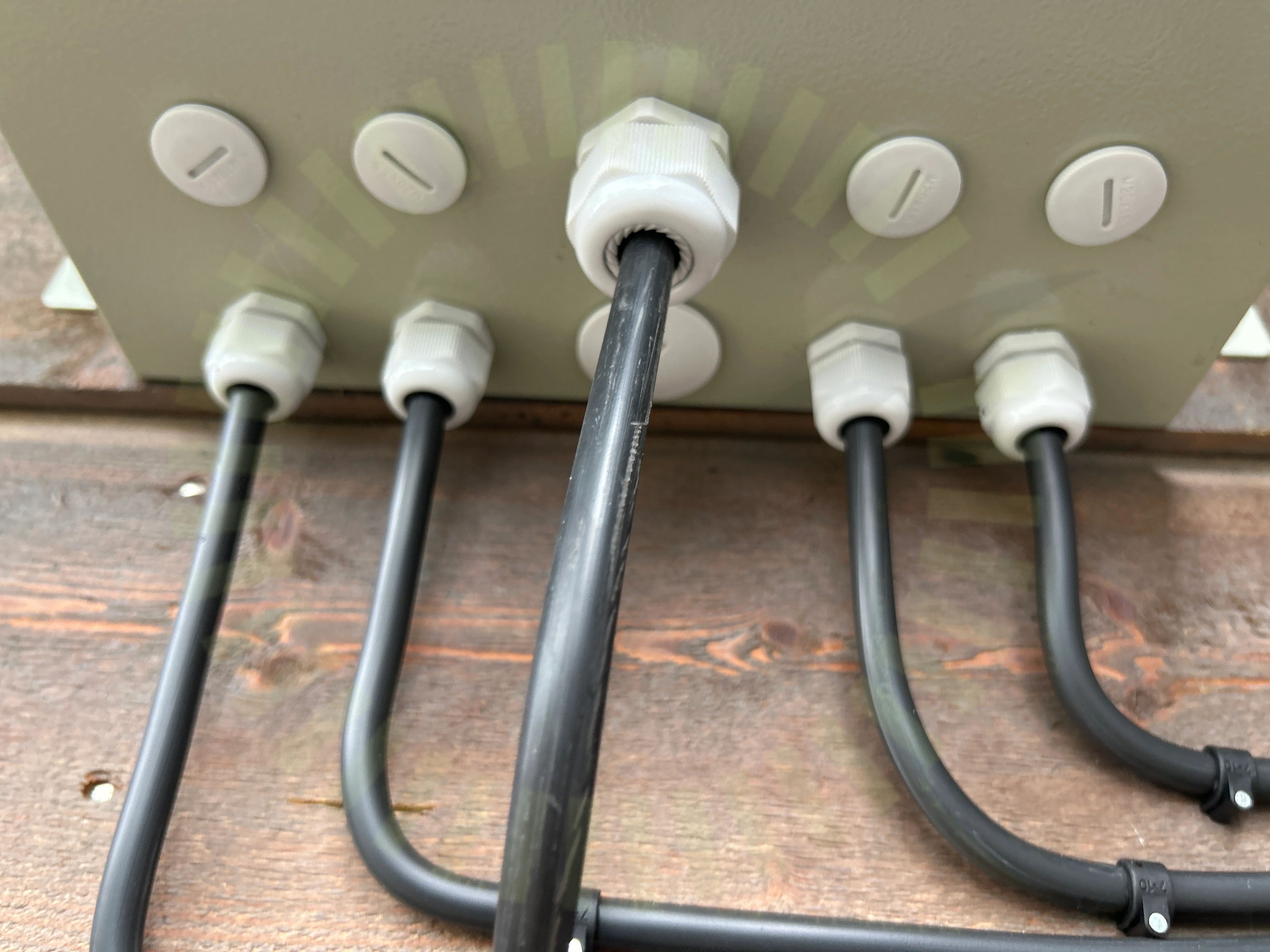

7.1 Förskruvning

Inte godkänd

Förskruvning i distributionsbox håller inte om kablage.

7.2 PEN

Inte godkänd

PEN i fasadskåp är felaktigt dimensionerad.

Godkända kontrollpunkter

28/32
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvståndBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningFastsäkring av produktHuvudsäkringInfästningInternetKabelKabeldimensioneringLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterStrömtransformatorerSäkringVentilationVinkelVäderbeständigt materialVärmeutveckling

Ej tillgängligt vid besiktning

2/32
GenomföringarSträngdesign
