Besiktningsrapport
9.5
Installation genom
Sesol
Datum
23 maj 2024
Ort
Ekerö, Stockholms län
DC Kontakter
Kabeluppfästning
Genomföringar
+ 1
94% godkända
6% ej godkända
Om installationen
Paneler
Longi LR5-66HPH
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SunGrow: SH5-10RT
Tillbehör
Undercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Tak 1, Longi LR5-66HPH
Anmärkningar
1/18

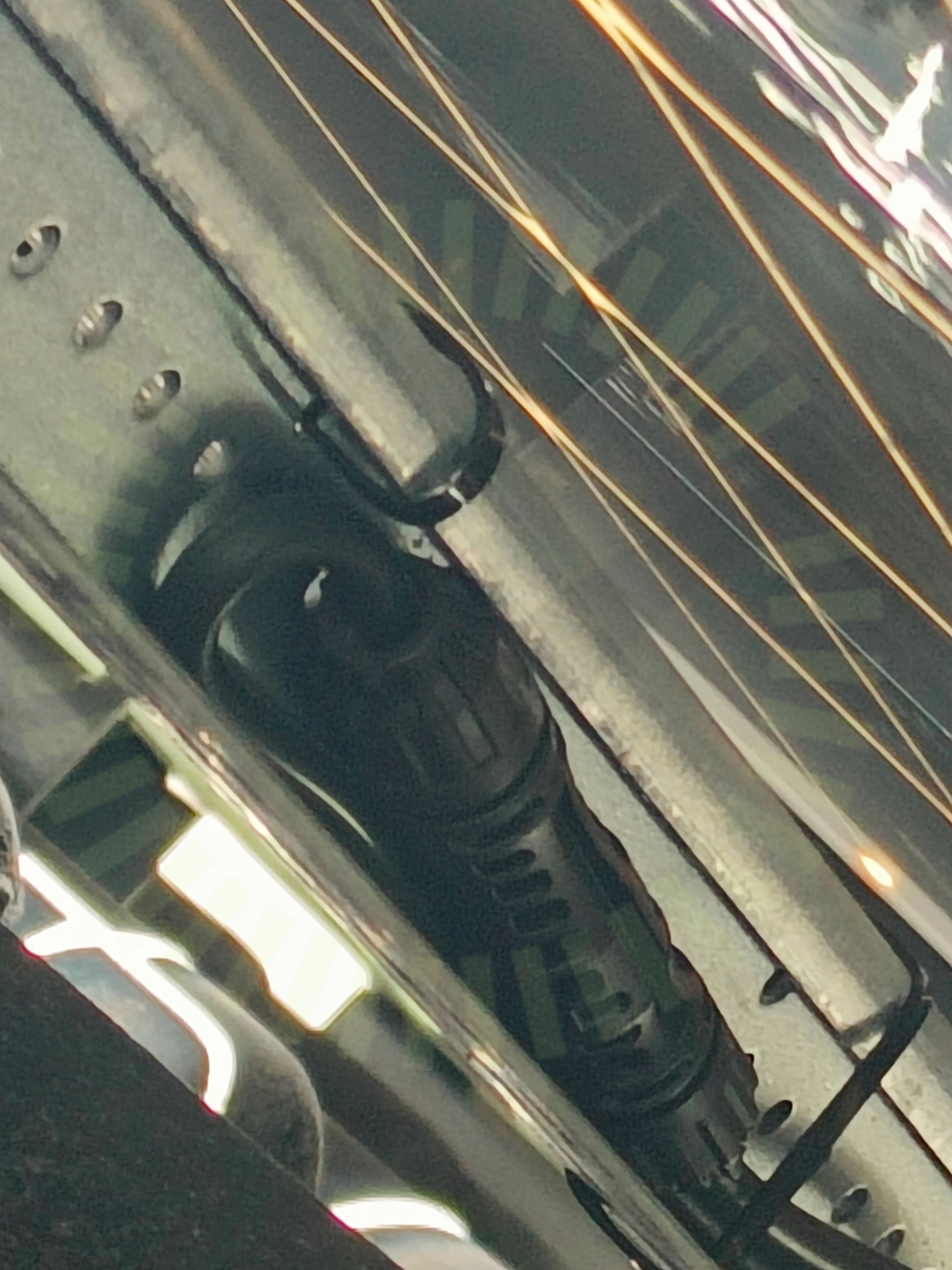

2.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie, gäller kablage ut från kontakt.
Installation Manual for LONGi Solar PV Modules V18, Sida 21
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till tak
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelramar separerade
Skador på panel
Skuggning
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/23

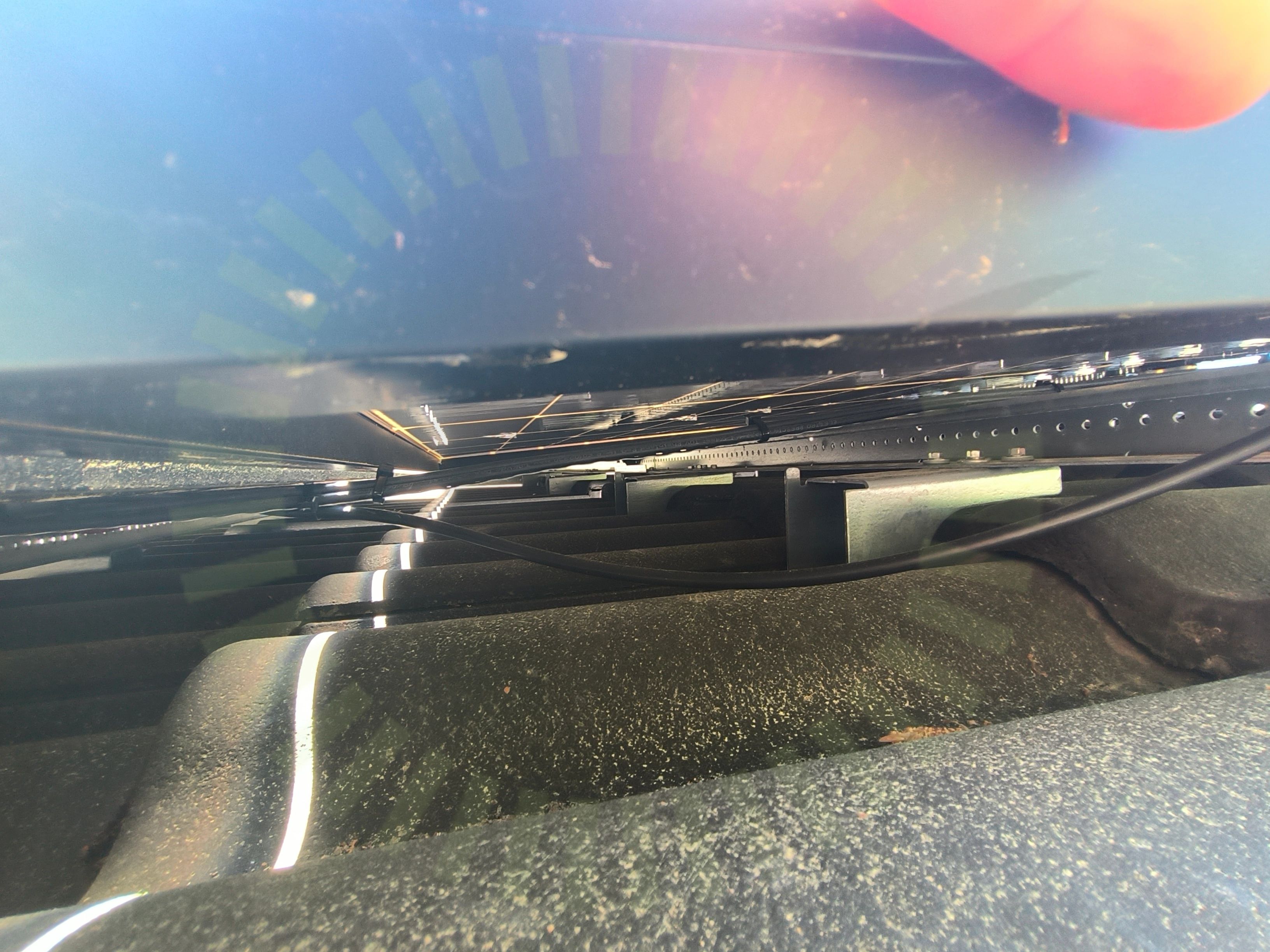

3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
22/23
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4
5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
2/36

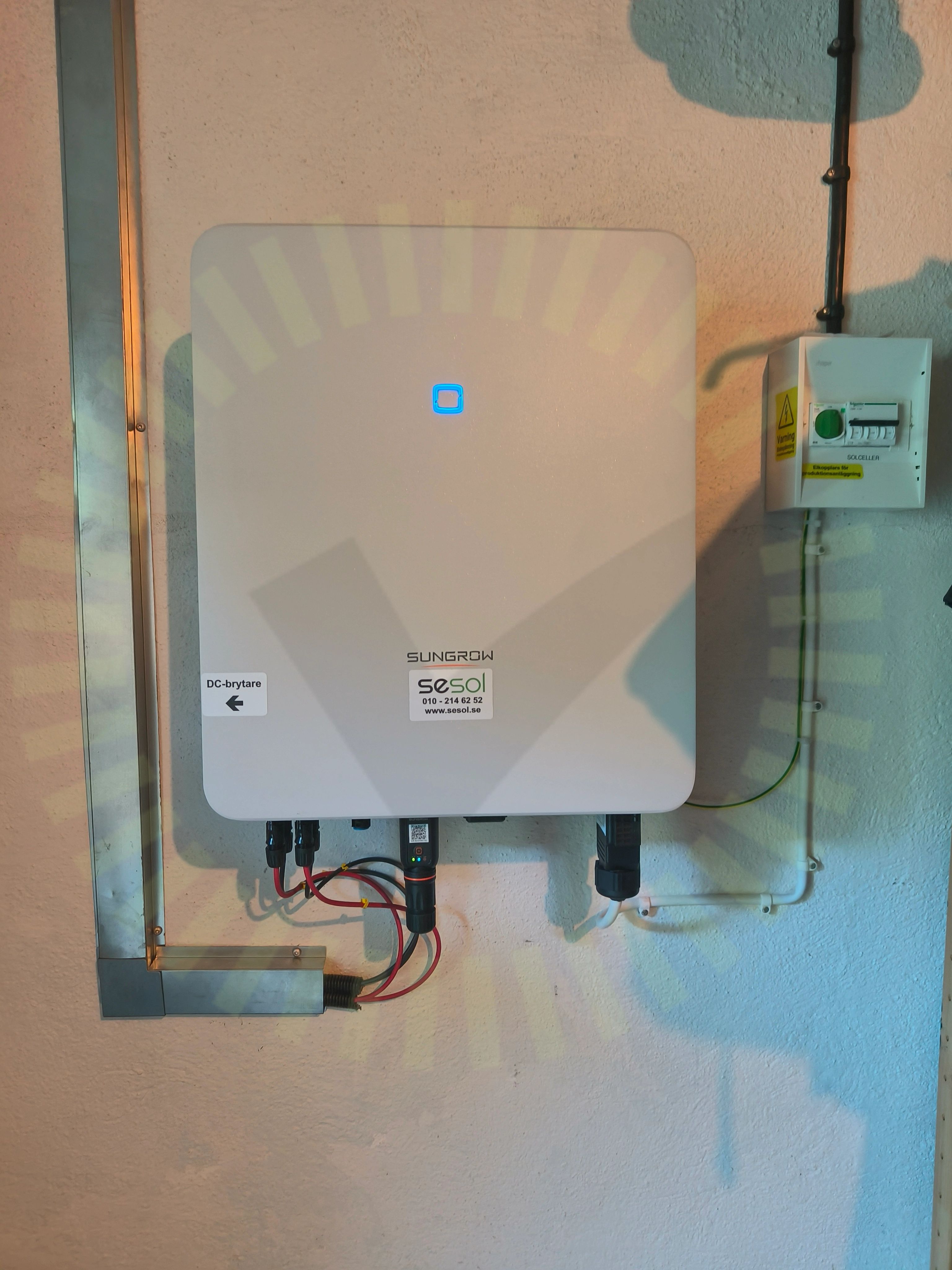

6.1 DC Kontakter
Inte godkänd
Kontakter avviker från anvisningar. Kontakts förskruvning sitter snett.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43 / 71-74

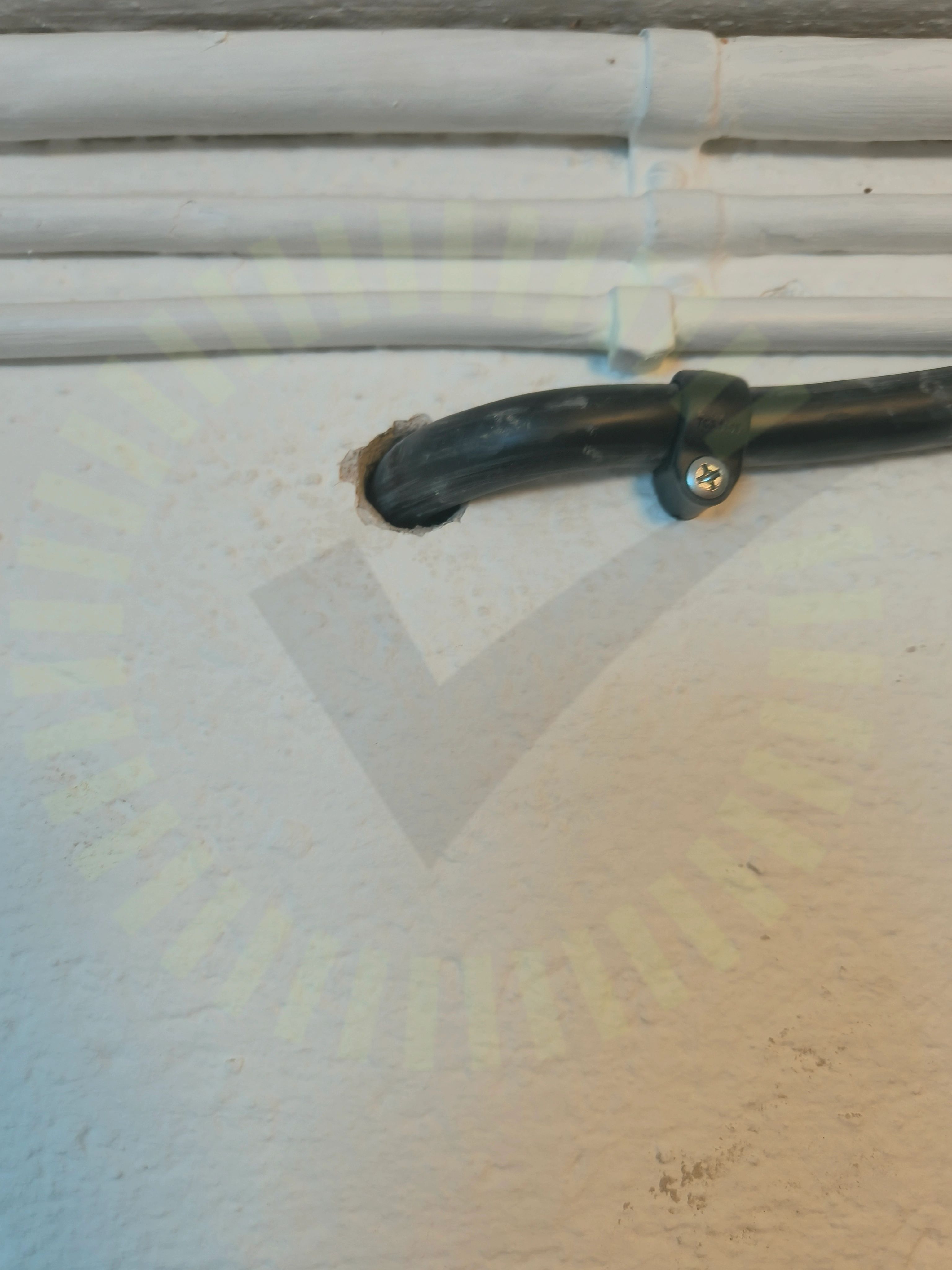

6.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)
