Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Kalmar VVS & EL Montage AB

Datum

5 juni 2023

Ort

Borgholm , Kalmar län
Klämmor rätt förläggning
Förskruvningar
Avstånd närliggande objekt
92% godkända8% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
Kalmar VVS & EL Montage AB

Installerad av Kalmar VVS & EL Montage AB som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Säkerhetsbrytare AC

Anmärkningar

1/6
Förskruvningar

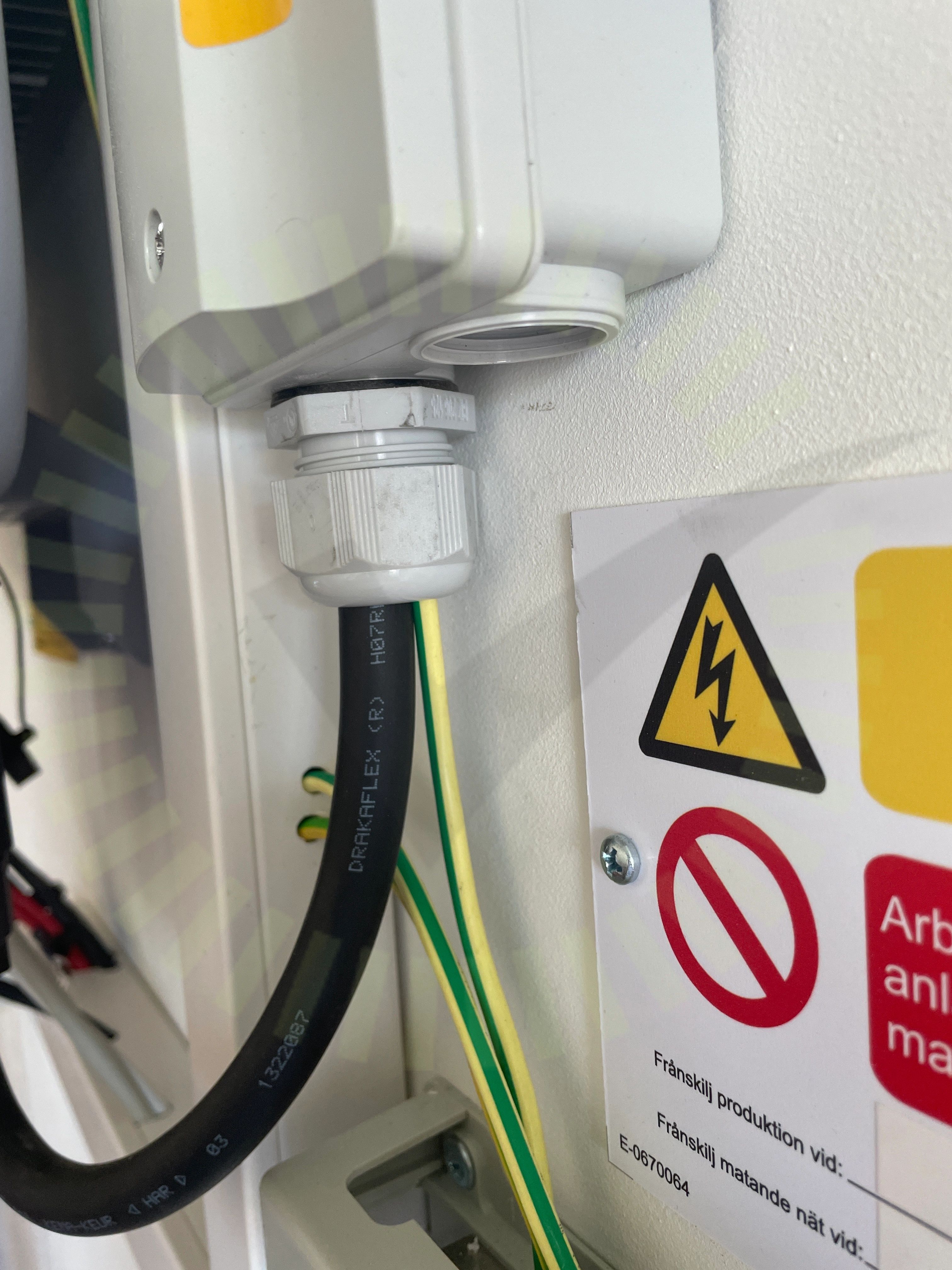

3.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut. Förskruvning ej avsedd för två kablar

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, JA Solar: JAM54S31 (395-420) MR

Godkända kontrollpunkter

15/15
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Plåttak

Anmärkningar

3/17
Kabeluppfästning

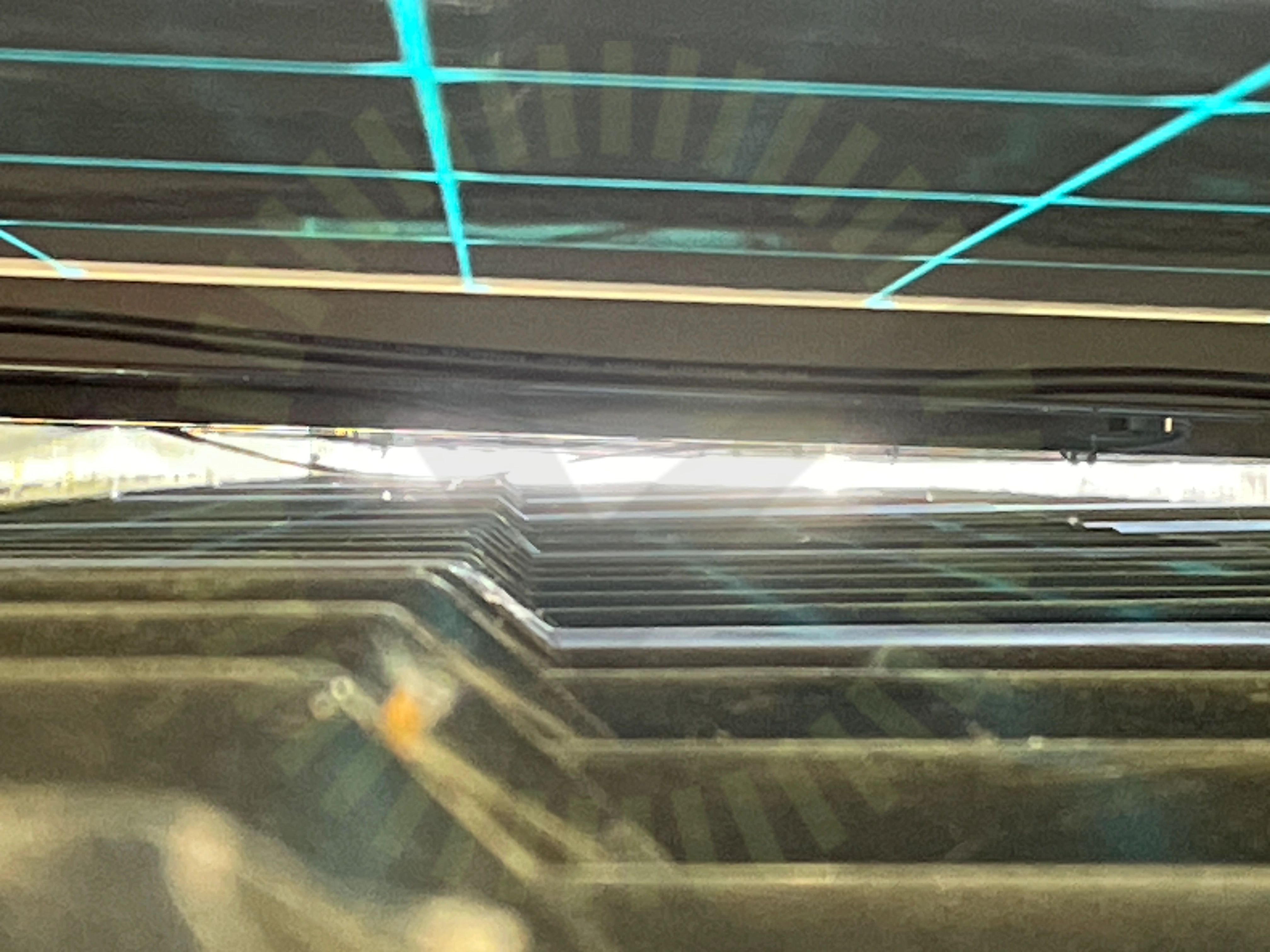

5.1 Kabeluppfästning

Rekommendation

Generellt ser kabeluppfästning bra ut men enligt bild är vissa kablars uppfästning under panelerna gles, ca 60 cm, 30 cm rekommenderas. I dagsläget ligger de ej emot yttertaket men årlig kontroll rekommenderas för att säkerställa att detta inte ändras.

SS 436 40 00 (712.521.101 och 522.8.4)
Klämmor rätt förläggning

5.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Skenskarv

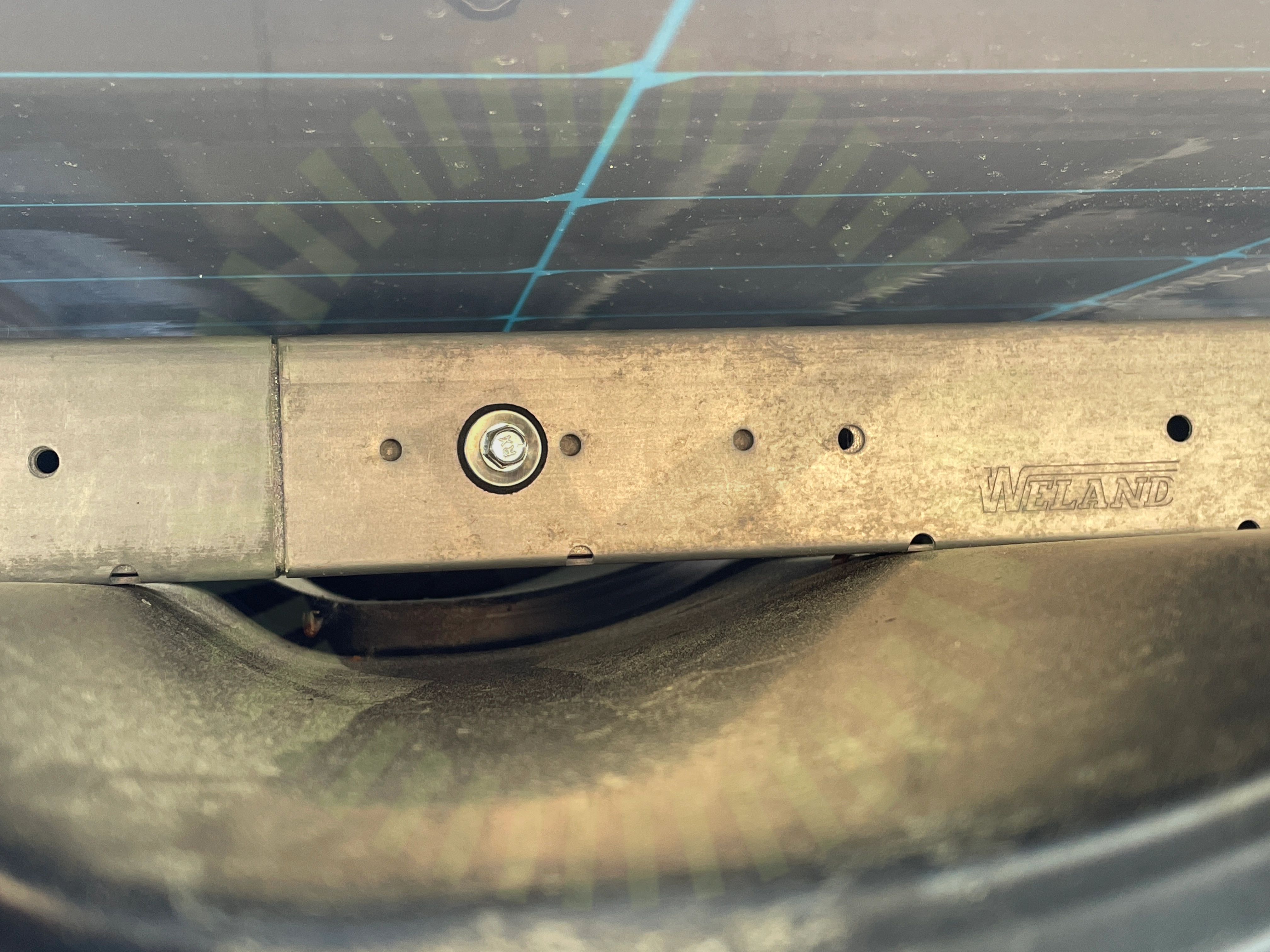

5.3 Skenskarv

Inte godkänd

Skarv ej monterad enligt tillverkarens anvisningar. Flertalet skarvar saknar skruvar.

Weland monteringsanvisning MA5101

Godkända kontrollpunkter

12/17
Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/17
InfästningInfästning skena

Varselmärkning

Anmärkningar

1/5
Informering av solceller

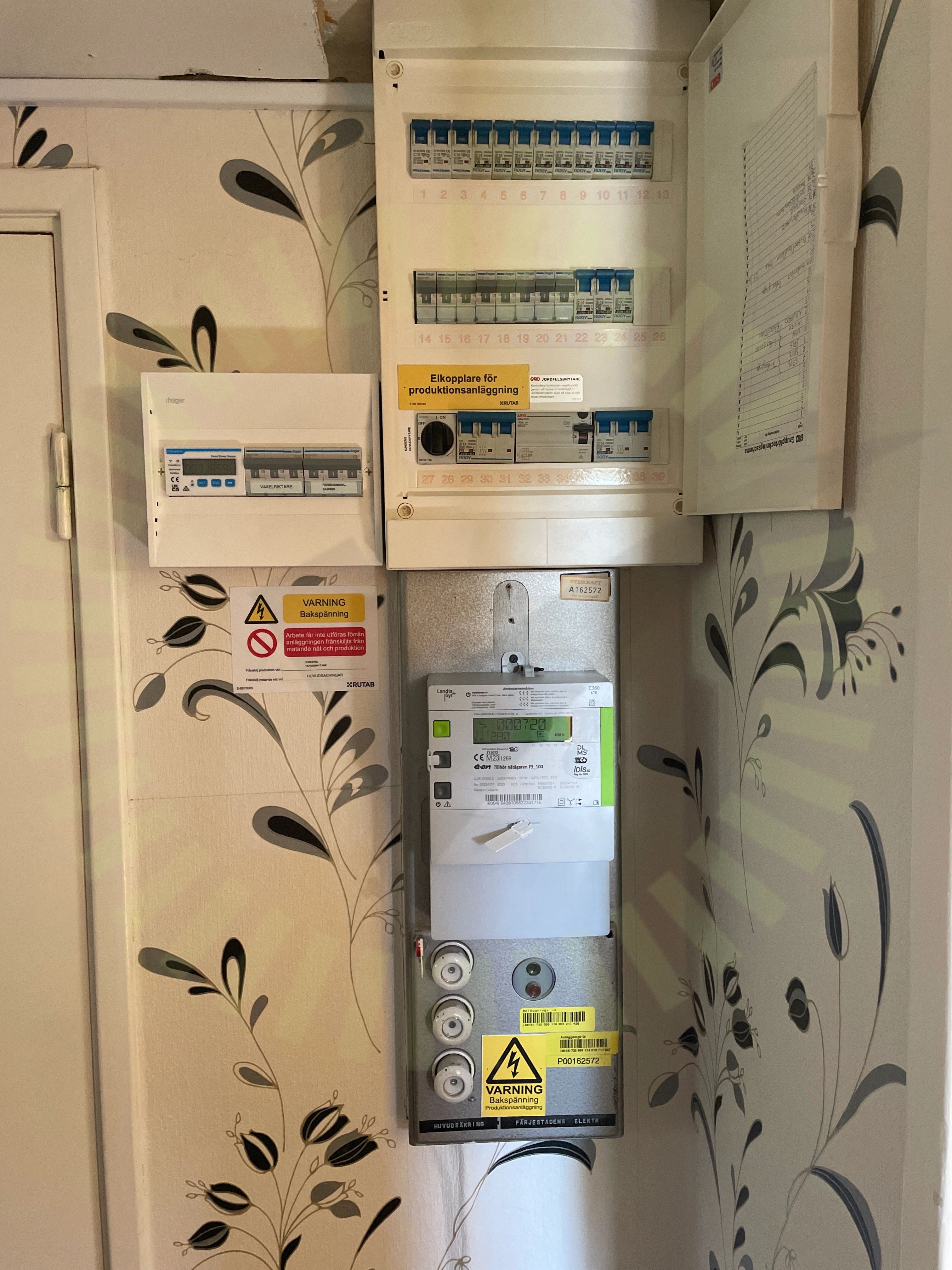

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/34
Avstånd närliggande objekt

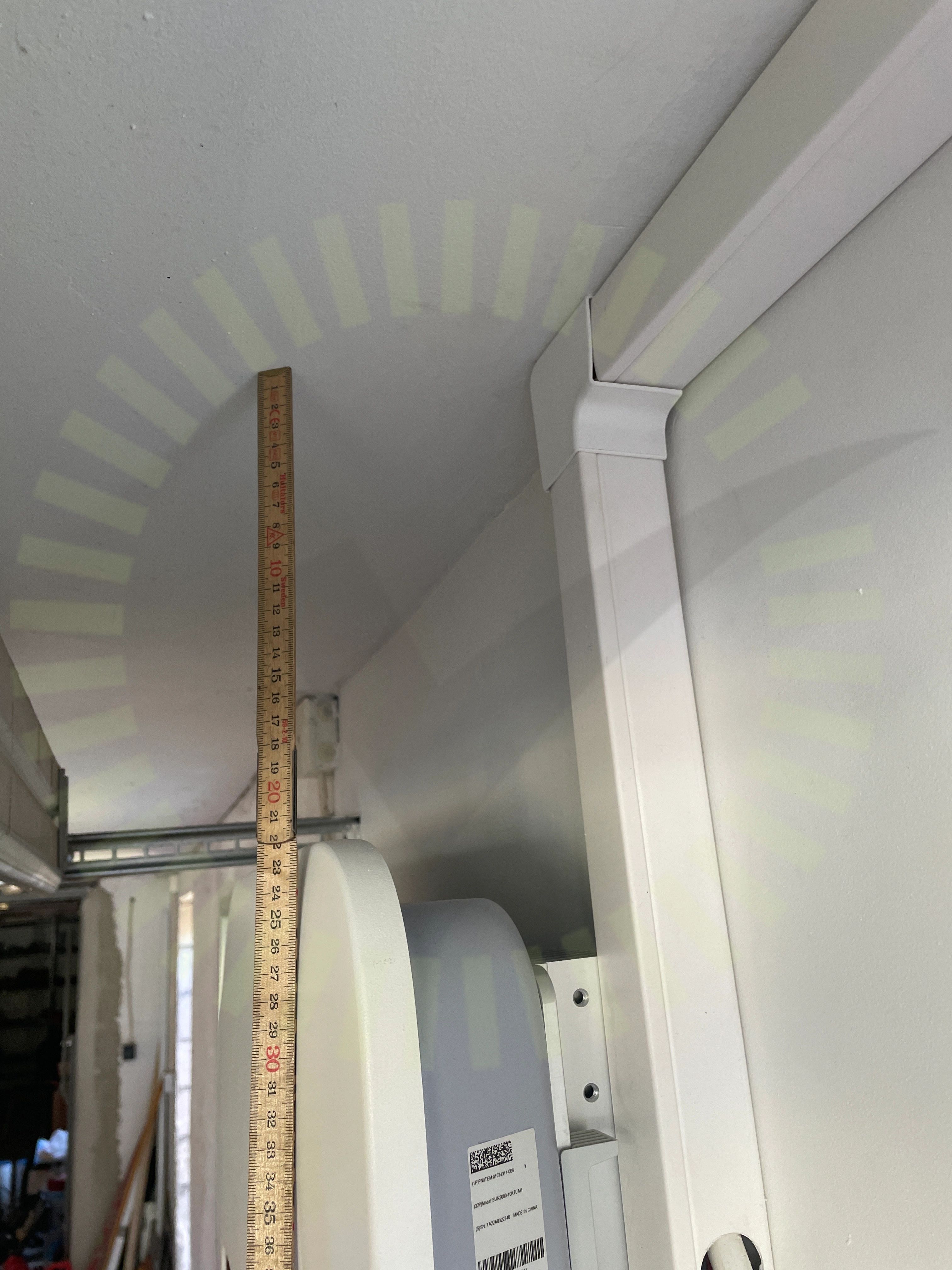

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

7.2 PEN Ledare

Inte godkänd

PEN ledare i ny central har inte blå märkning i ändar.

Godkända kontrollpunkter

30/34
AC anslutning växelriktareAC Kablage förläggningAC kablage skarp kantAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

2/34
AC BöjradieGenomföringar
