Besiktningsrapport

8.9

Installation genom

Nova Solar

Datum

15 juni 2023

Ort

Torslanda, Västra Götalands län

Infästning skena

AC Kablage förläggning

Kabeluppfästning

+ 1

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410

MontagesystemWeland Stål: Råspont

MontagesystemWeland Stål: Plåttak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Garage, Longi: LR5-54HIB 390-410

Anmärkningar

1/16

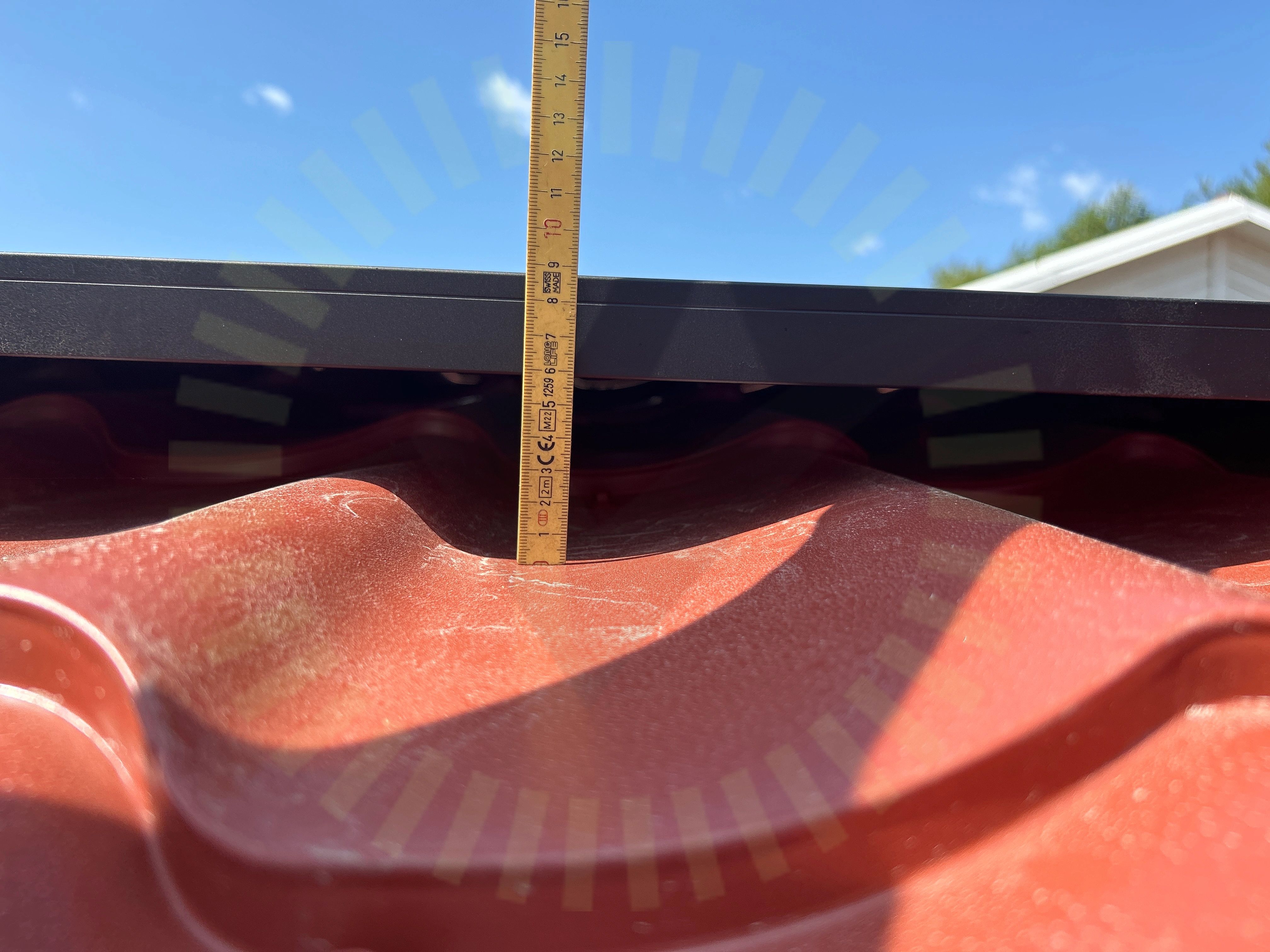

2.1 Avstånd till tak

Inte godkänd

Avståndet mellan panelenrna och taket uppfyller inte tillverkarens krav.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

13/16

DräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/16

Förbindelse av kontakterKontaktdon

Garage, Weland Stål: Plåttak

Anmärkningar

3/16

3.1 Infästning skena

Inte godkänd

Skenorna är fästa i plåtens dal.

MA5101 Sid 1 (1) | Version 4 - 220829

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/16

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Varselmärkning

Anmärkningar

3/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkningTillförlitligt fäst

Villatak, Longi: LR5-54HIB 390-410

Anmärkningar

1/16

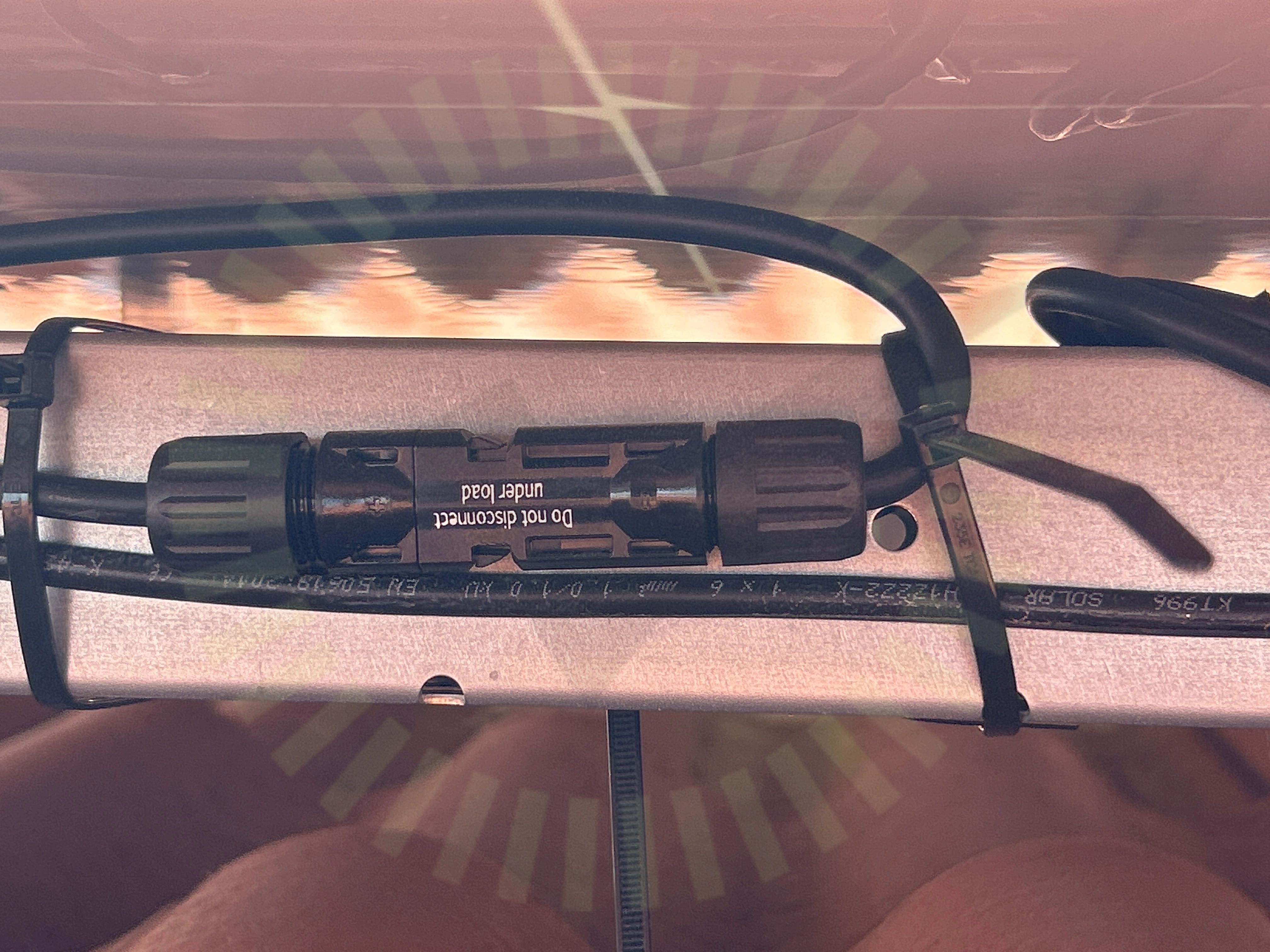

6.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

15/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Villatak, Weland Stål: Råspont

Anmärkningar

3/23

7.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

7.2 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

MA5102 Sid 1 (1) | Version 3 - 221101

7.3 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

Godkända kontrollpunkter

20/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Växelriktare

Anmärkningar

2/36

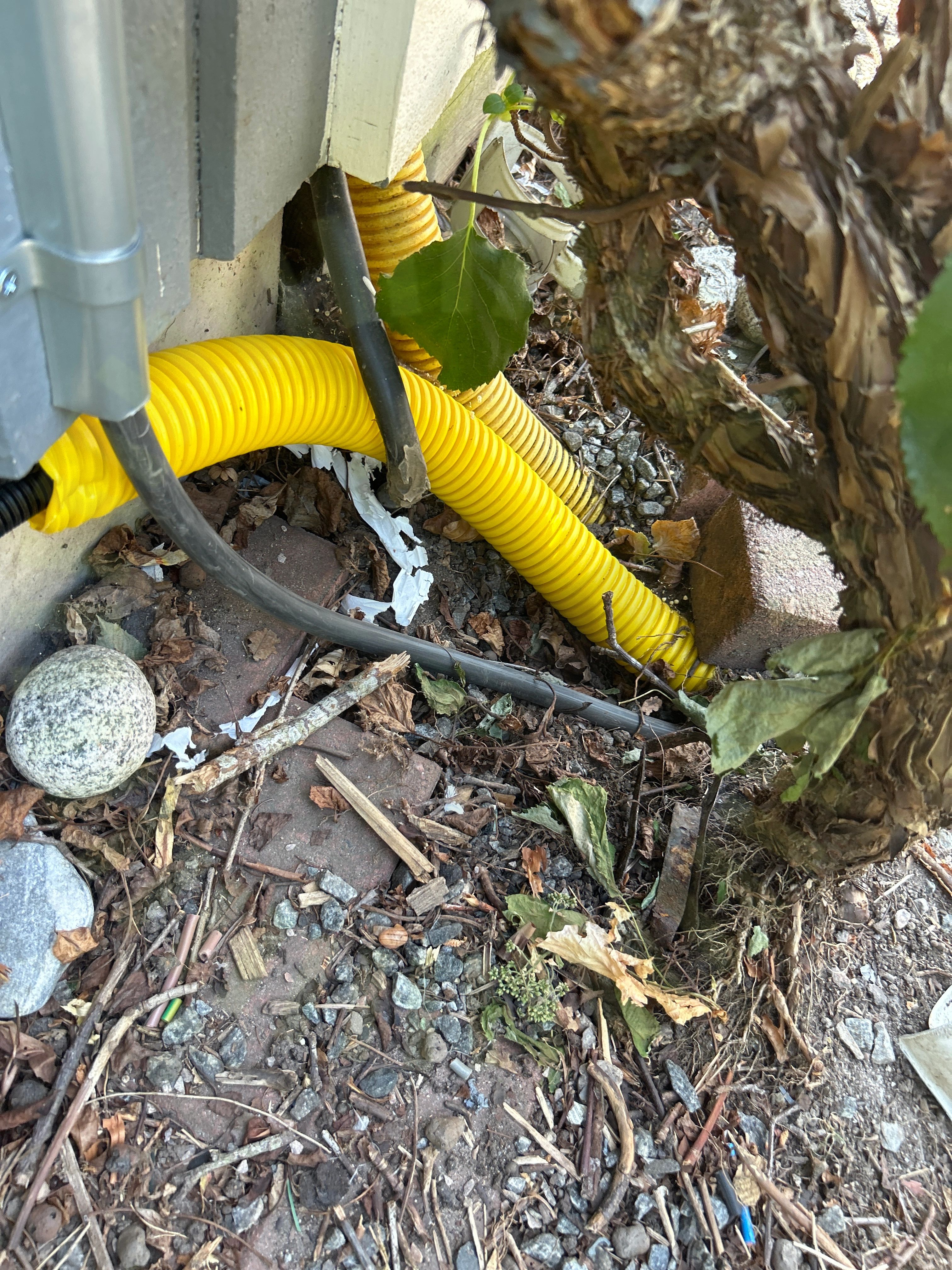

8.1 AC Kablage förläggning

Inte godkänd

AC kablage ligger oskyddat vid marknivå och markrör är inte lämpligt förlagt.

8.2 Märkning

Inte godkänd

Märkning saknas vid växelriktarens säkring.

Godkända kontrollpunkter

31/36

AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max StrömDC Min SpänningSträngdesign
