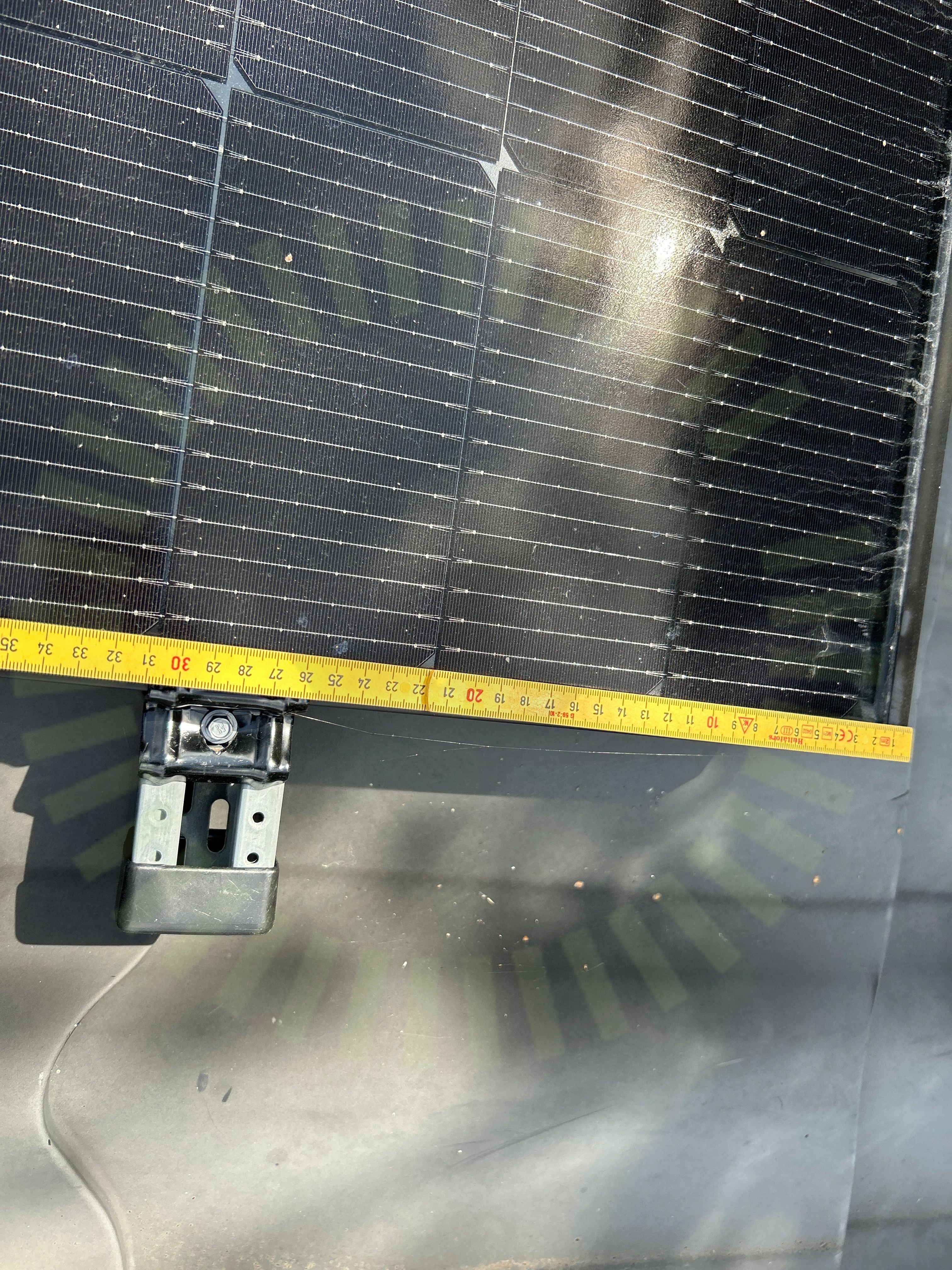

2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Besiktningsrapport
9.3
Installation genom
Takkraft
Datum
27 augusti 2024
Ort
Vendelsö, Stockholms län
96% godkända4% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemESDEC Lutande Panntak
MontagesystemWeland Stål: Plåttak Långskena
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DM(XXX)M10RT-B54HBT
Anmärkningar
2/36
2.2 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Godkända kontrollpunkter
34/36Avstånd till havAvstånd till havAvstånd till ytaAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmans överlappningKlämmans överlappningKlämmornas storlekKlämmornas storlekKontaktdonKontaktdonKopplingslåda böjradieKopplingslåda böjradiePanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradeSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning
Eastron: Sigen Sensor TP-CT120-DH
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
ESDEC Lutande Panntak
Anmärkningar
1/24

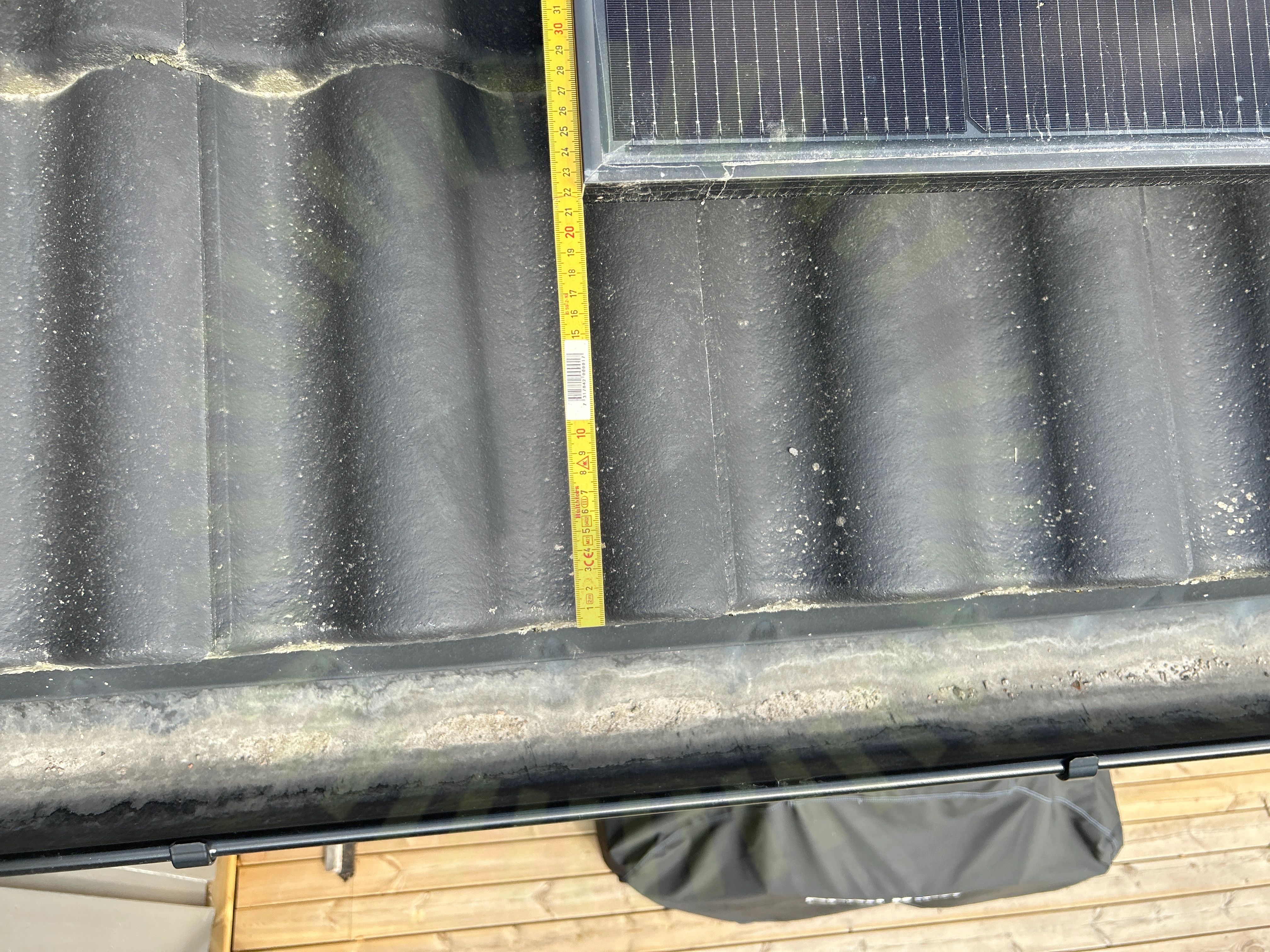

4.1 Säkerhetsavstånd
Inte godkändPaneler är monterade för nära takets kant.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Godkända kontrollpunkter
23/24DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
SigenEnergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
1/46
5.1 DC Kontakter
Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
45/46AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Växelriktare
Anmärkningar
1/1

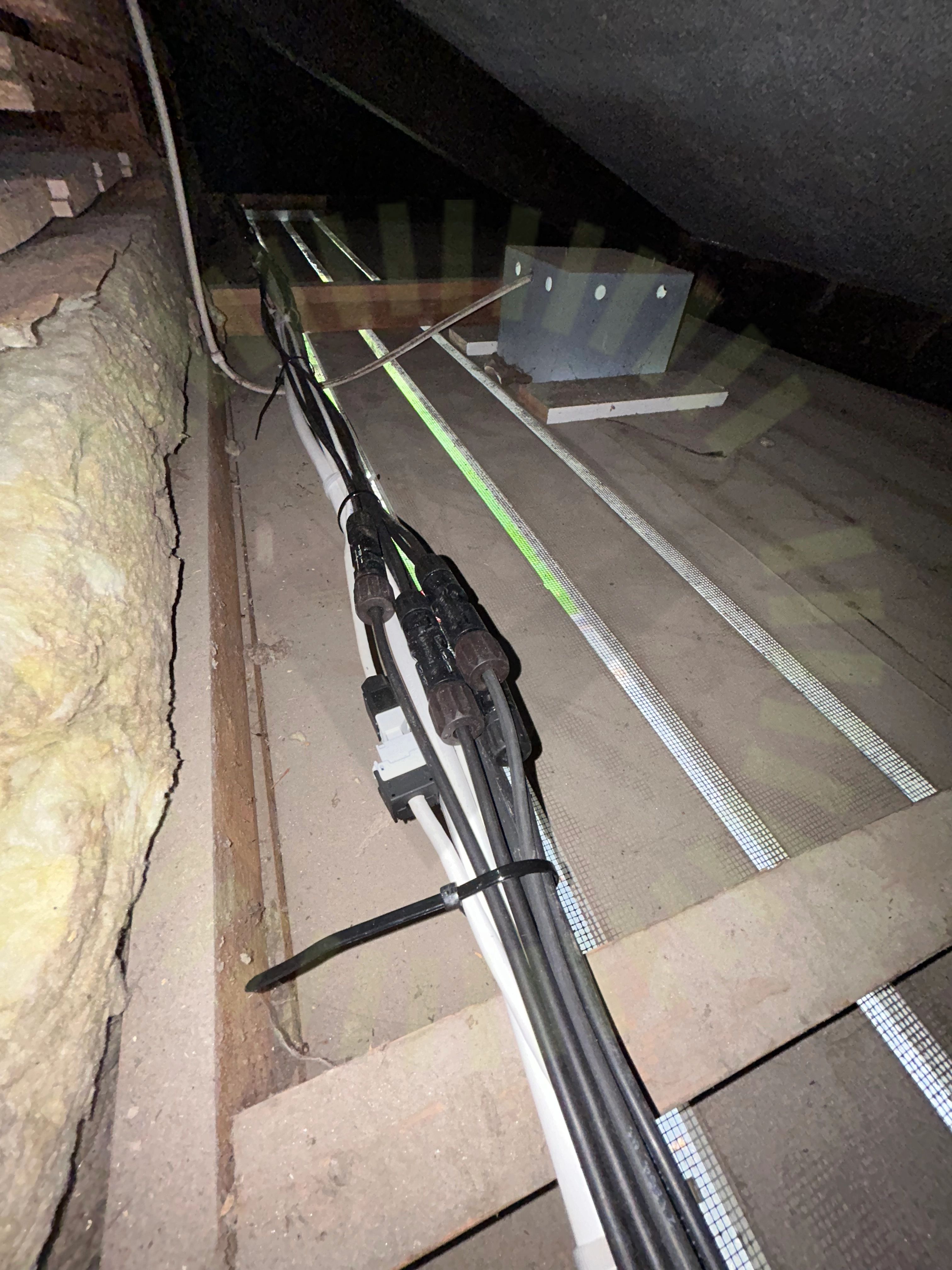

8.1 DC kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
Weland Stål: Plåttak Långskena
Anmärkningar
2/15

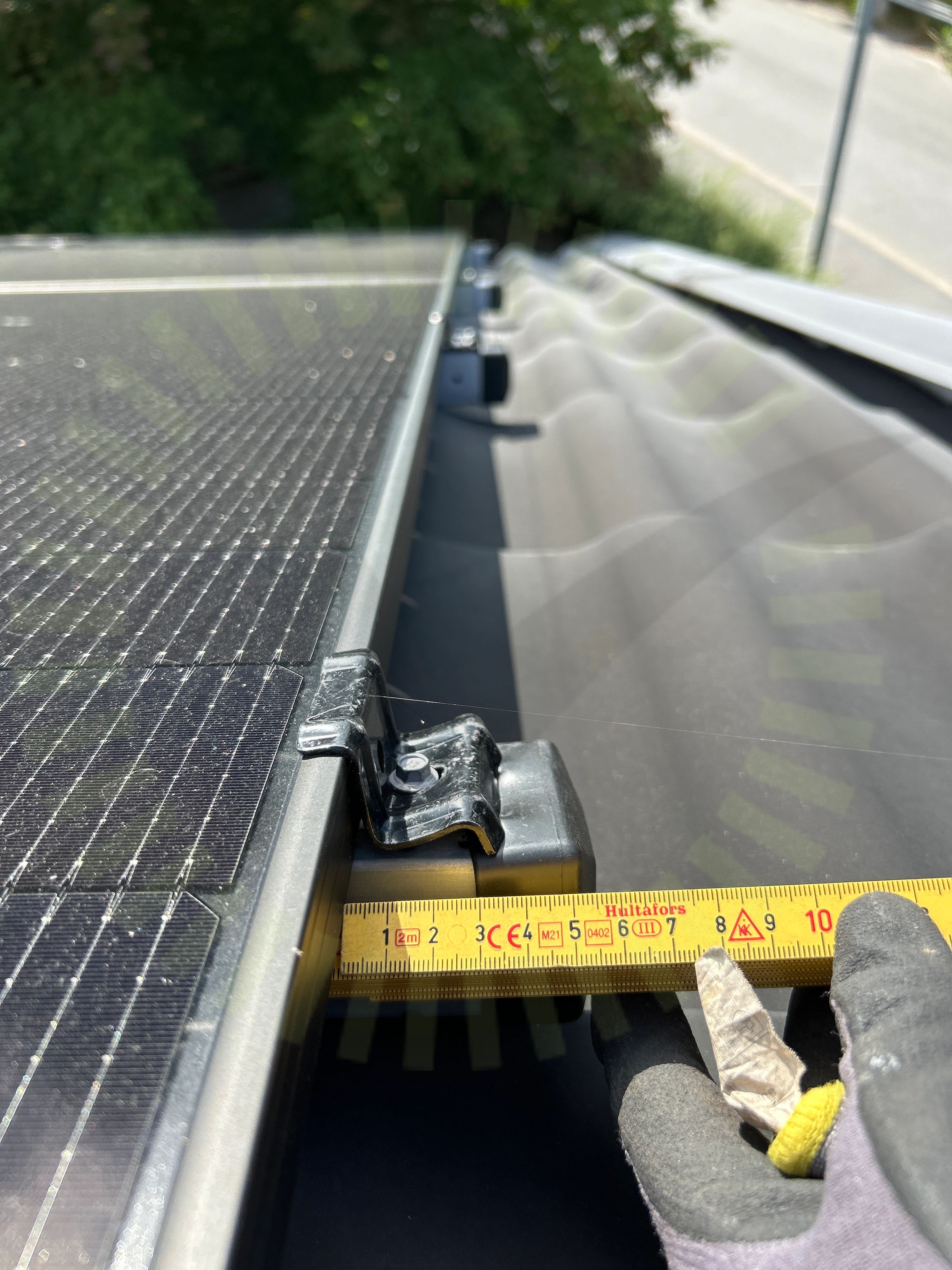

9.1 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109

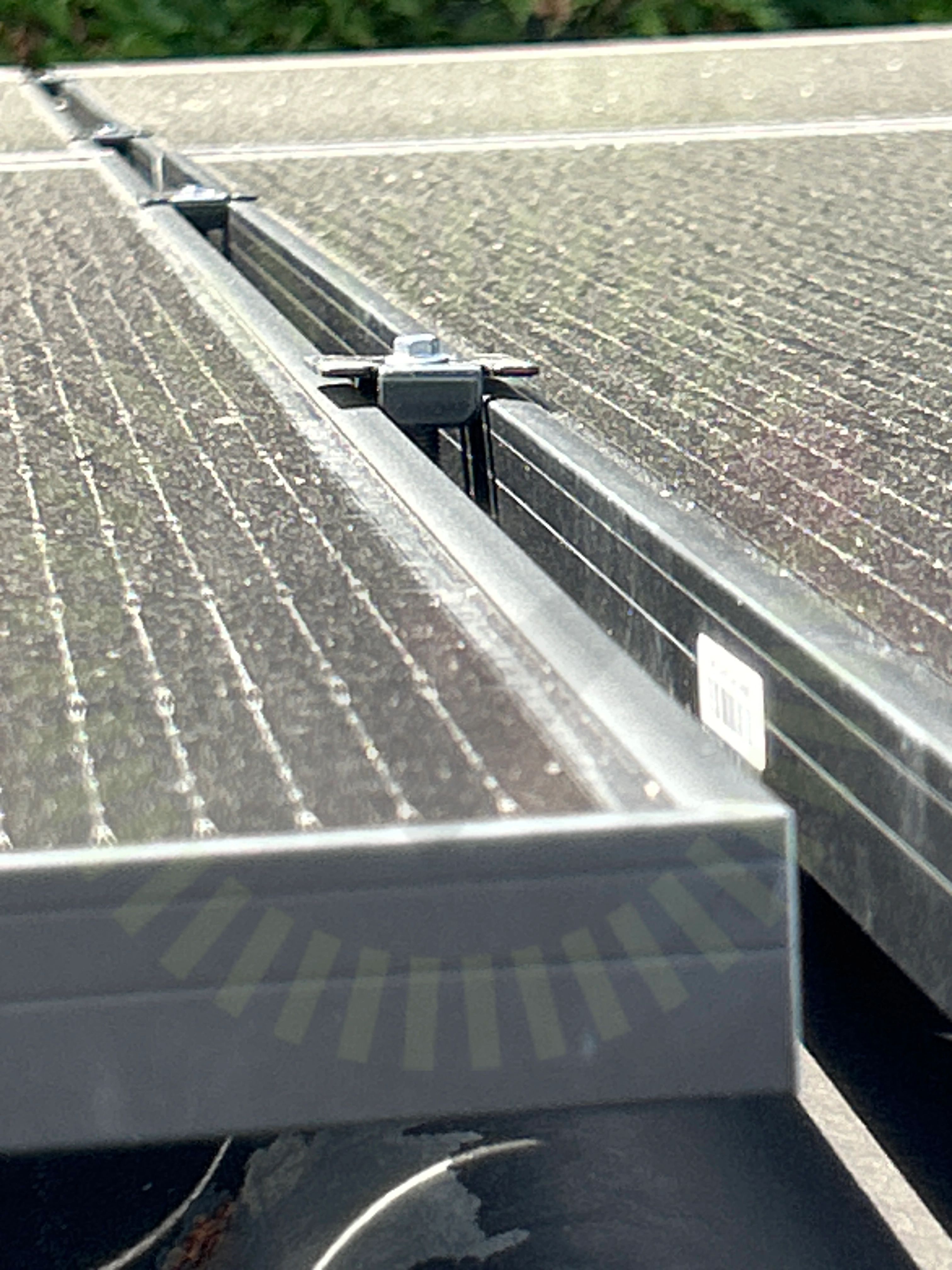

9.2 Mittklämmor
Inte godkändMittklämma är inte åtdragen.
MA5111 Sid 1 (1) | Version 5 - 231109
Godkända kontrollpunkter
13/15DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningSkadorVäderbeständigt materialPlaceringSkenornas infästningSkenornas överhängSkenskarvarSnö- och Vindlastberäkning
