Besiktningsrapport

8.4

Installation genom

4TEC Sol

Datum

31 oktober 2022

Ort

Vallby, Skåne län

Skenornas skarv

Ändklämmor

Väderbeständigt material

+ 1

86% godkända14% ej godkända

Om installationen

PanelerJAM54S31 MR

MontagesystemMarkstativ

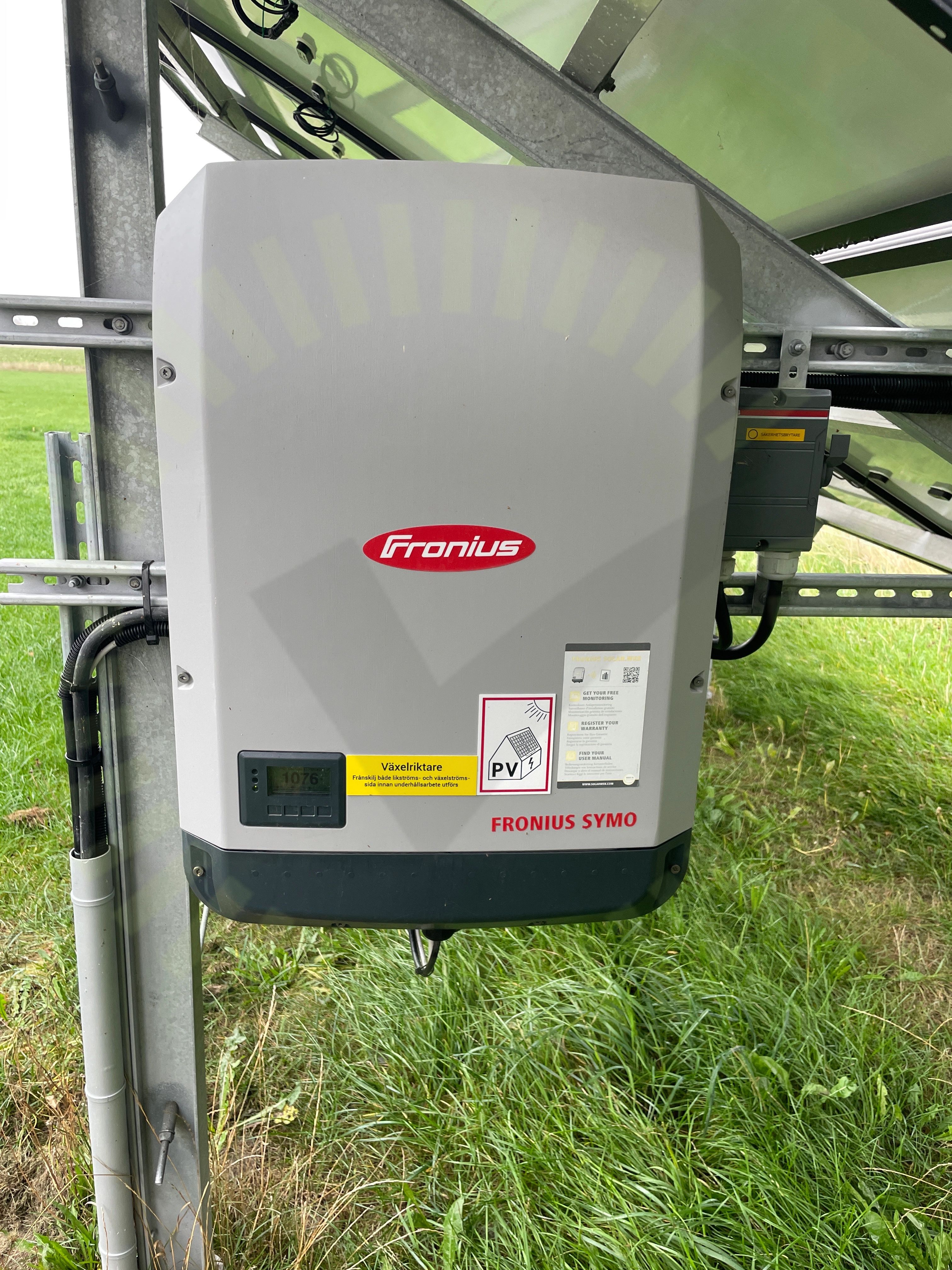

VäxelriktareFronius: SYMO 17.5-3-M

TillbehörSäkerhetsbrytare AC

Installerad av 4TEC Sol som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Fronius: SYMO 17.5-3-M

Anmärkningar

3/21

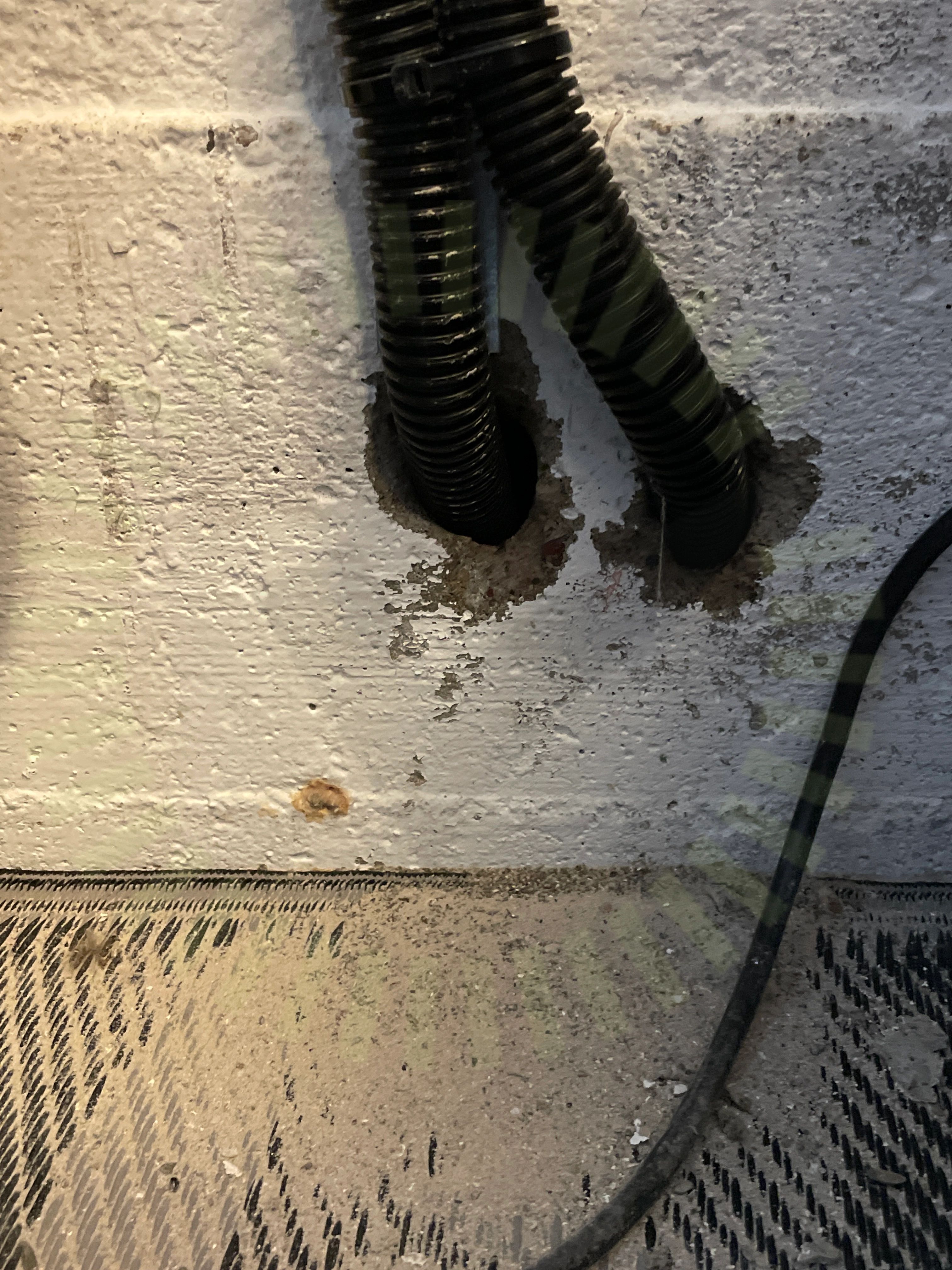

1.1 AC Genomföringar

Inte godkänd

Tätning genomföring ej utförd.

1.2 Varning för backspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

1.3 Varning för likström

Inte godkänd

Märkningen saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

18/21

AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareHuvudsäkringInformering av solcellerKabelLedare fastspändaMärkningSäkringTillförlitligt fäst

JAM54S31 MR

Godkända kontrollpunkter

9/9

DragavlastadeDräneringshålFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

Markstativ

Anmärkningar

4/13

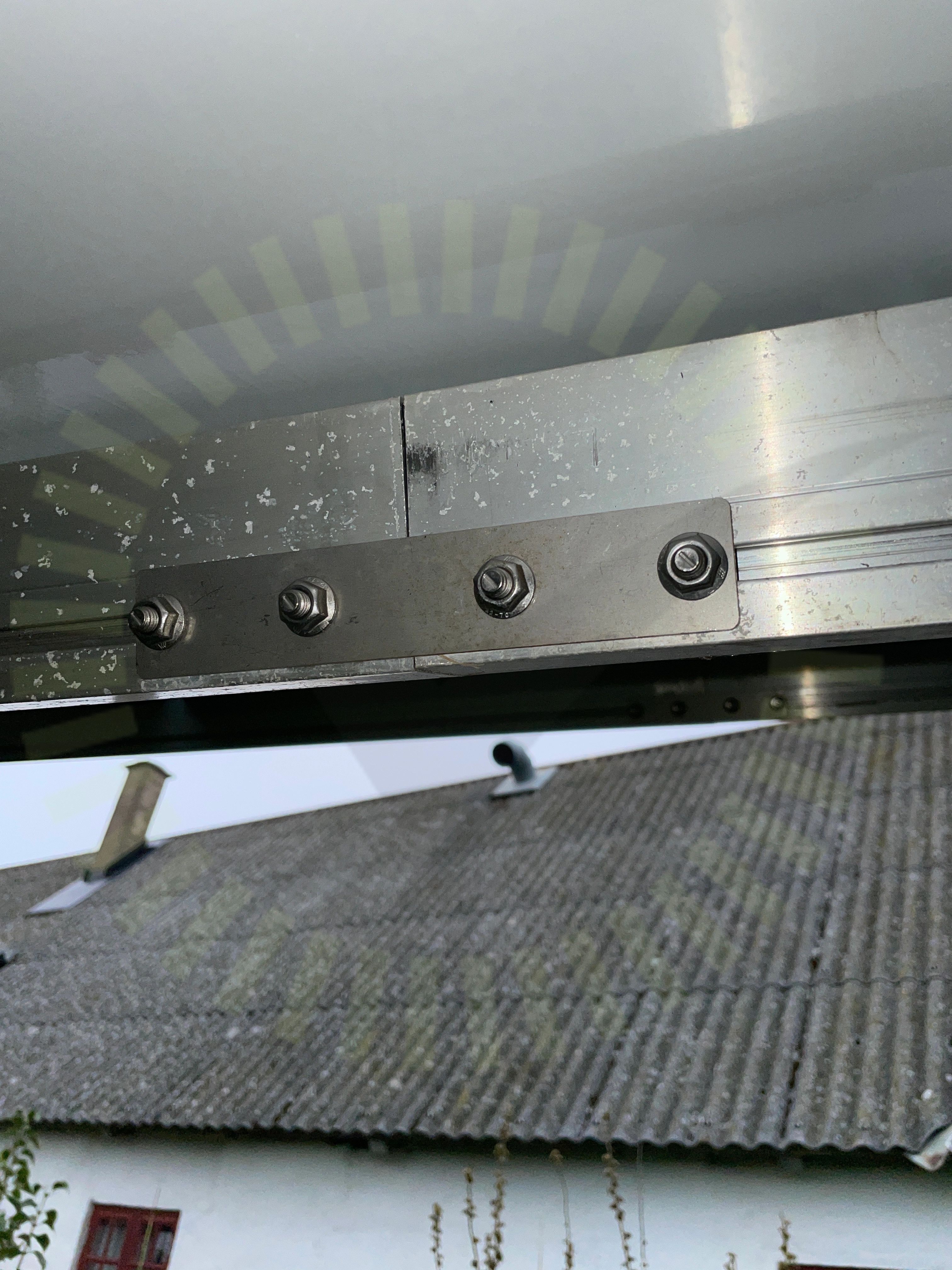

3.1 Skenornas skarv

Inte godkänd

Skenskarv ej gjord enligt tillverkarens anvisningar.

Tillverkarens anvisningar

3.2 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlastberäkning saknas

Tillverkarens montageanvisningar

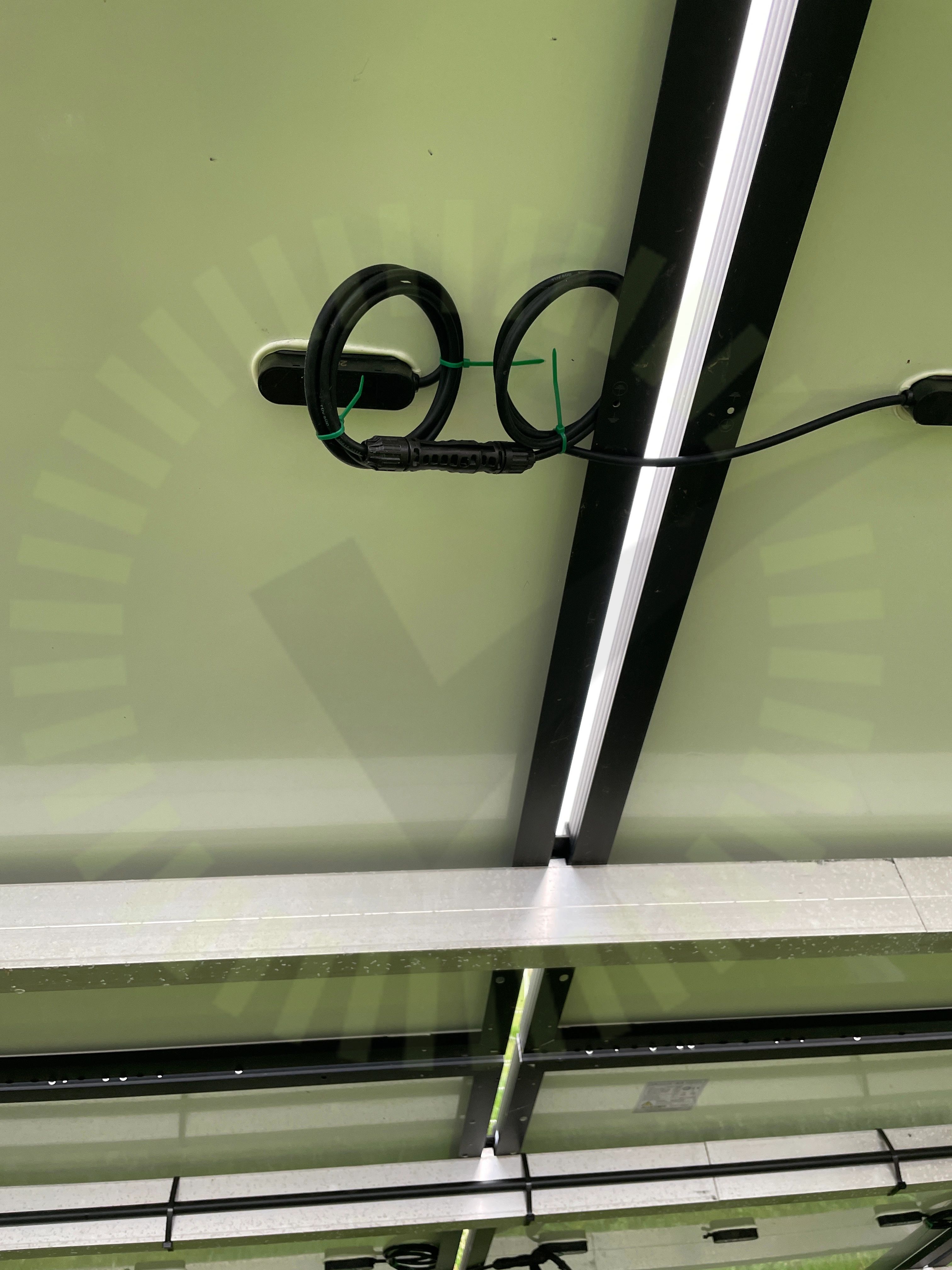

3.3 Väderbeständigt material

Inte godkänd

Förpackningsbuntband ej väderbeständiga.

SS 436 40 00 (522.11)

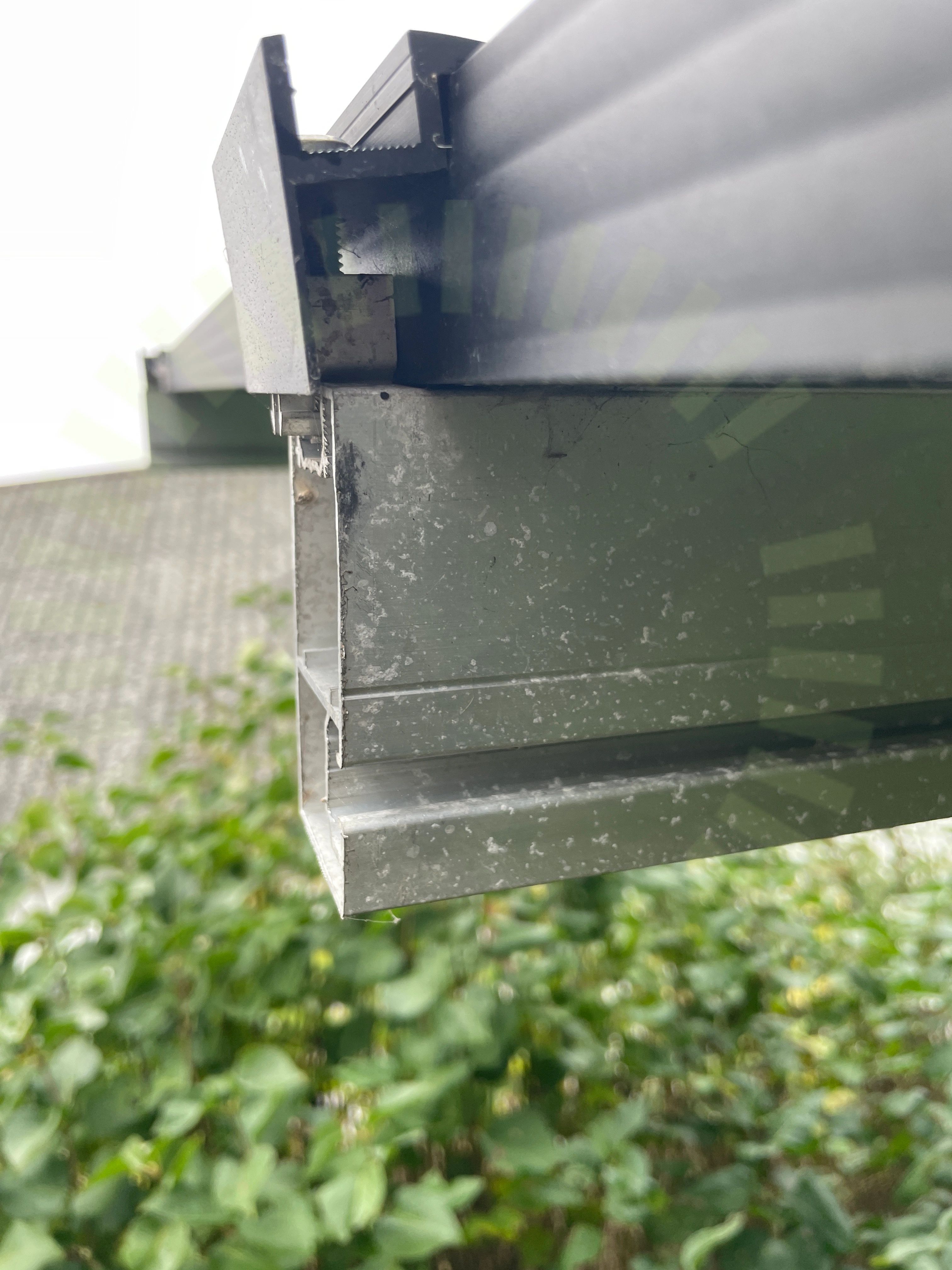

3.4 Ändklämmor

Inte godkänd

Montage ej enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/13

Främmande materialKabeluppfästningMarkinfästningMittfästeShimsSkadorSkarp kantSkenornas överhängSkydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
