Besiktningsrapport
9.7
Installation genom
Skandica Solar
Datum
18 december 2023
Ort
Mölndal, Västra Götalands län
Förskruvning
Ändklämmor
93% godkända
7% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4R-B
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Avtal
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Godkända kontrollpunkter
16/17
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/23
3.1 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.2 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

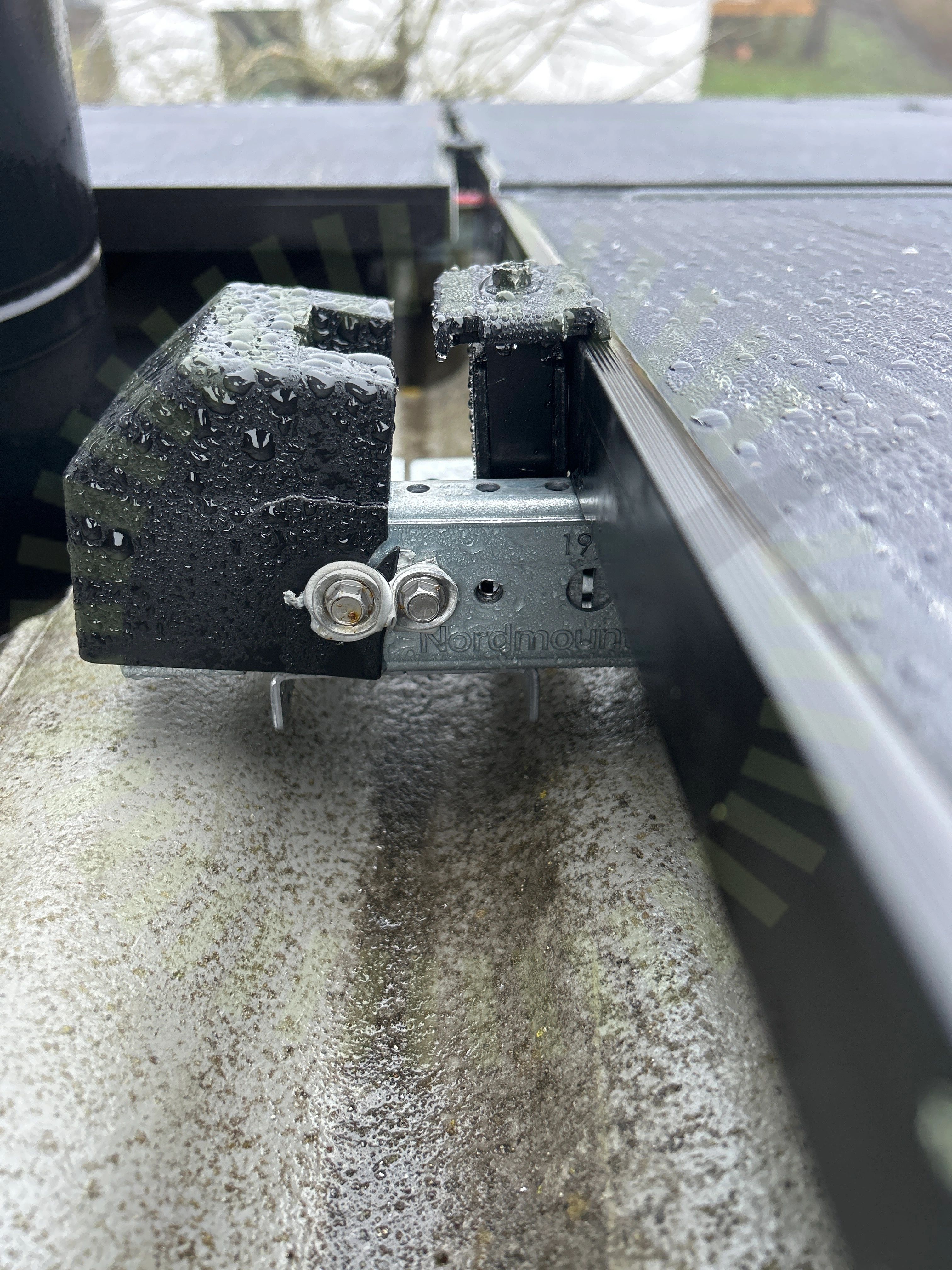

3.3 Ändklämmor
Inte godkänd
Ändklämma felmonterad, ändlock skall ligga emot klämman enligt Nordmount.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
Godkända kontrollpunkter
19/23
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Underliggande takpanna
Väderbeständigt material
Ej tillgängligt vid besiktning
1/23
Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/35

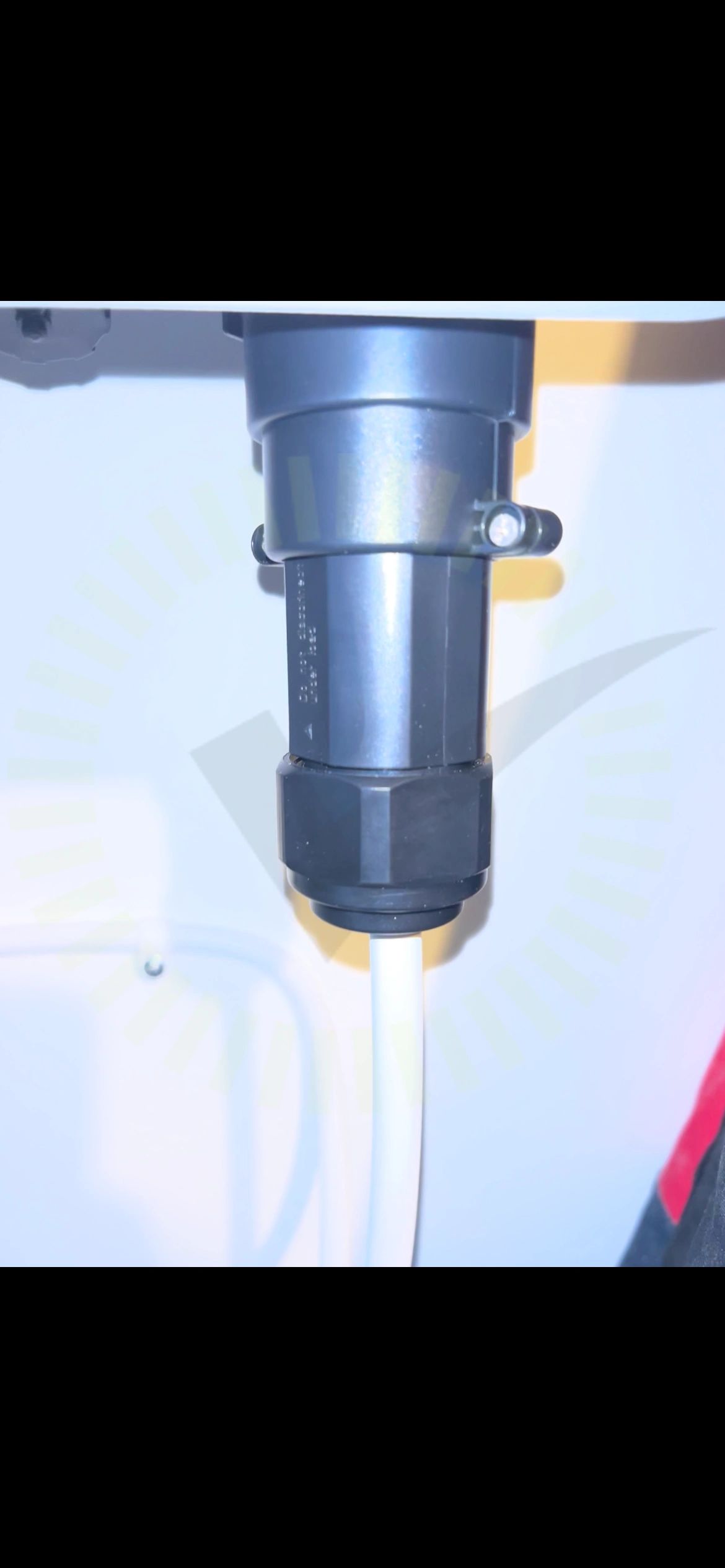

5.1 Förskruvning
Inte godkänd
Förskruvningen ska hålla tätt, inte tillräckligt åtdragen.
Godkända kontrollpunkter
33/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35
Strängdesign
