1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
6.7
Installation genom
Svea Solar
Datum
2 september 2025
Ort
Brantevik, Skåne län
76% godkända24% ej godkända
Om installationen
PanelerTrina: TSM-DD06M.05(II)
OptimerareSolarEdge: P300-P505
MontagesystemWasi med Schletter SingleFix-V infästning
VäxelriktareSolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema är otydligt. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Optimerare
Anmärkningar
1/6

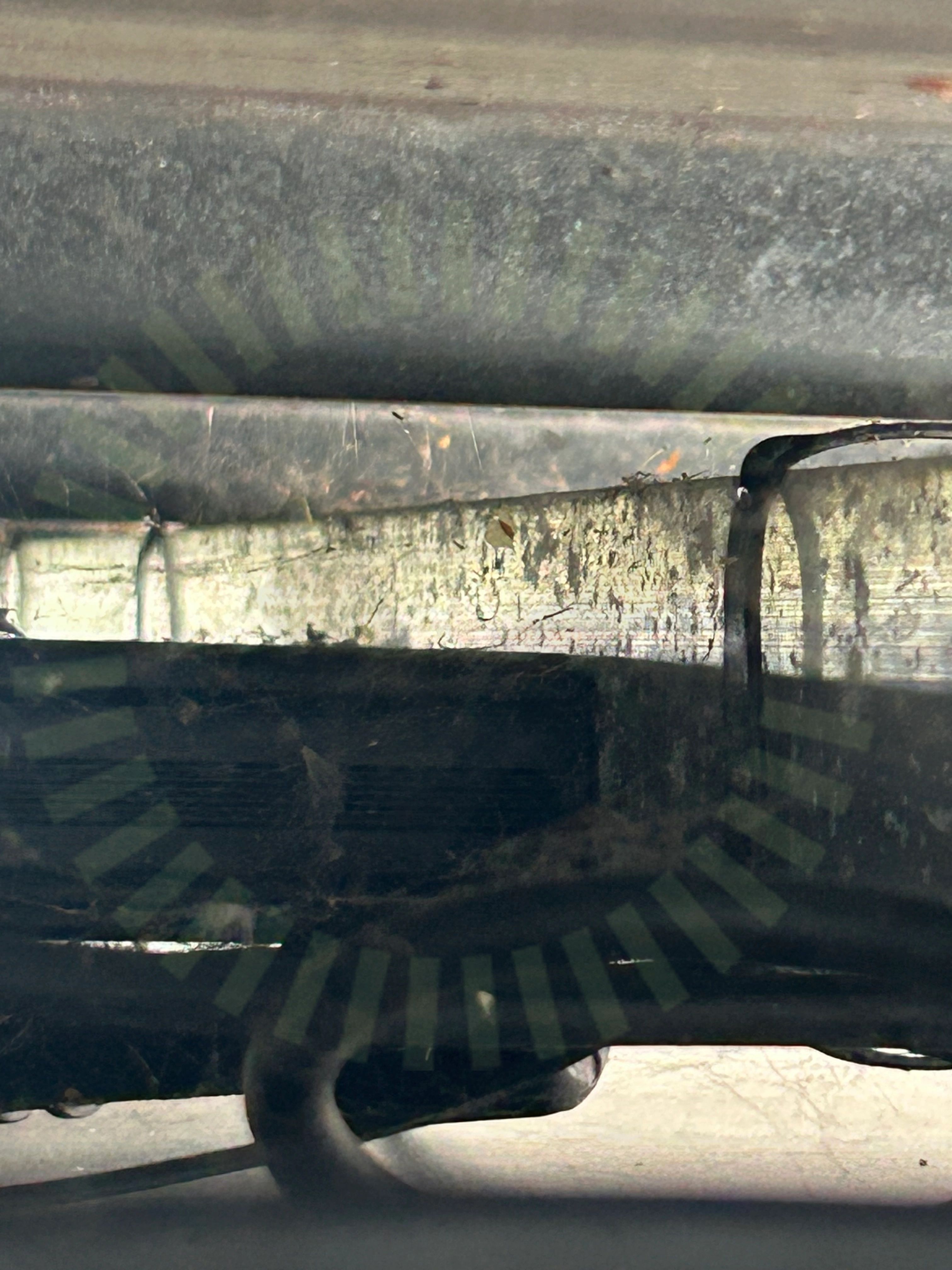

2.1 Placering
Inte godkändOptimerare ligger mot skenan. Ska finnas ett avstånd mellan.
Tillverkarens anvisningar
Godkända kontrollpunkter
3/6Fastsäkring av produktKontakterSkada
Ej tillgängligt vid besiktning
2/6DragavlastadeKompatibilitet
Tak 1: Trina: TSM-DD06M.05(II)
Anmärkningar
3/153.1 Föremål mot bakstycke
Inte godkändKontakter ligger klämda mellan panelram och optimerare. Bild ej möjligt då det är för mörkt och för långt in under panelerna.
3.2 Kontaktdon
Inte godkändKontakten ligger an mot takytan.
Stäubli MA711 sid 4
3.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Trina: PS-M-0694 H 158.75 Series User Manual Frame
Godkända kontrollpunkter
10/15Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ram
Ej tillgängligt vid besiktning
2/15Panelkablagets böjradieSträngförläggning
Tak 1: Wasi med Schletter SingleFix-V infästning
Anmärkningar
10/194.1 CC mått
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
4.2 Främmande material
Inte godkändTvå olika montagesystem är blandade.
4.3 Avsaknat underlag
Inte godkändKund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.
4.4 Infästning full kontakt
Inte godkändInfästningen sitter inte korrekt monterad på falsen. Infästningen kräver annan utformning av plåttak. Fel val av montagematerial för taktypen.
SINGLEFIX VARIO I 400421EN I V1 I PRODUCT SHEET
4.5 Kabeluppfästning
Inte godkändKablage ligger på yttertaket under samtliga paneler. Uppfästning saknas.
SS 436 40 00 (712.522.101)
4.6 Plåtinfästning
Inte godkändInfästningar pekar åt samma håll. Infästningspar måste peka mot varandra.
SINGLEFIX VARIO I 400421EN I V1 I PRODUCT SHEET
4.7 Skenornas överhäng
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
4.8 Snö- och Vindlastberäkning
Inte godkändTvå olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.
4.9 Takplåt tjocklek
Inte godkändLastberäkning saknas för att kontrollera mot.
SINGLEFIX VARIO I 400421EN I V1 I PRODUCT SHEET
4.10 Skenornas infästning
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.
Godkända kontrollpunkter
9/19DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorSkadorSkenskarvarVäderbeständigt materialÄndklämmor
Varselmärkning
Anmärkningar
1/45.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/32

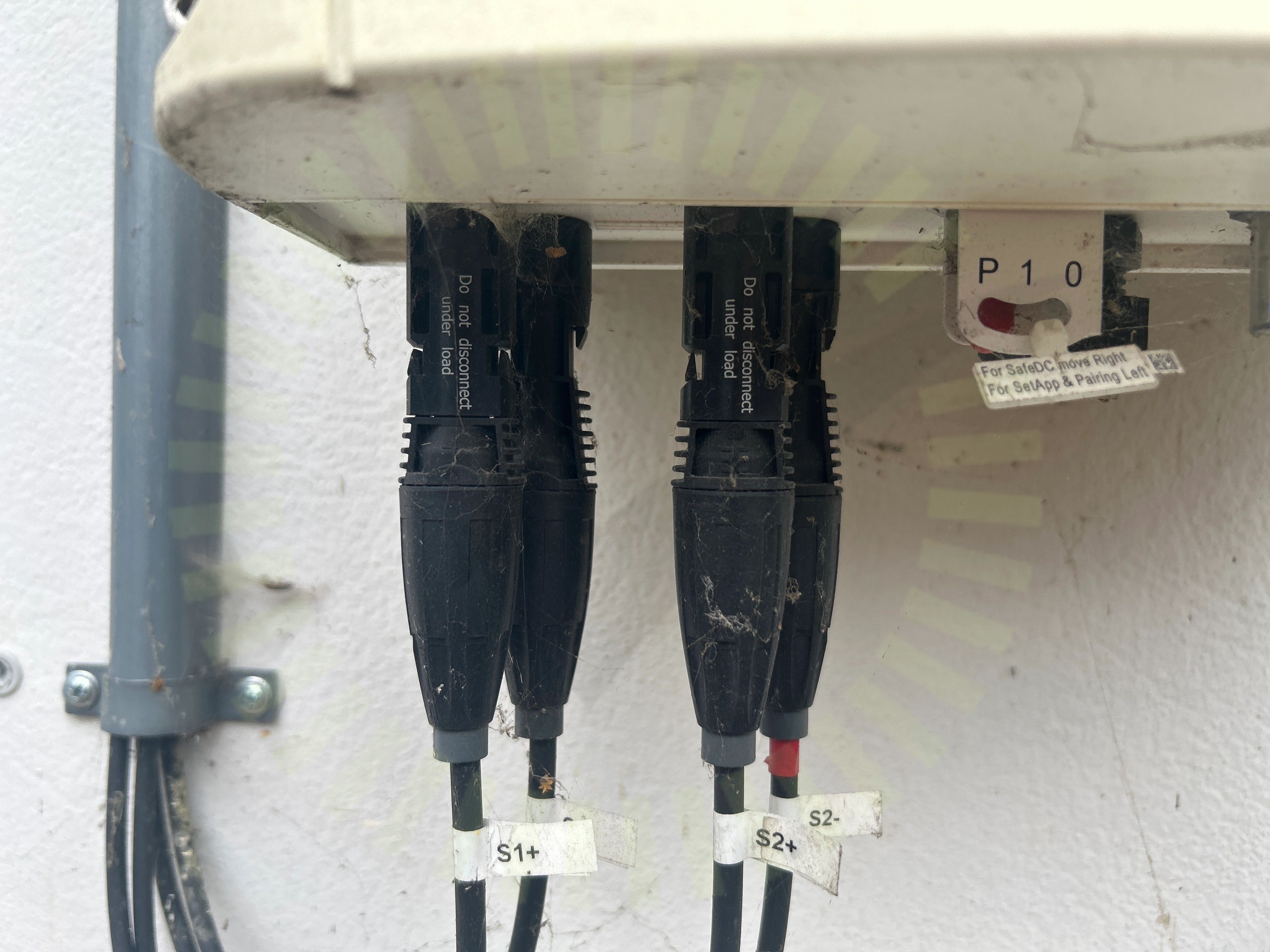

6.1 Växelriktarens kontakter
Inte godkändKontakter i förbindelse är från olika tillverkare.
MA231 Assembly Instructions, Sida 2
Godkända kontrollpunkter
30/32AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/32Strängdesign
