Besiktningsrapport

9.4

Installation genom

Delidel

Datum

20 maj 2026

Ort

Olofstorp, Västra Götalands län

Funktionsjord

Kablagets böjradie

Förskruvning

95% godkända5% ej godkända

Om installationen

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

19/19

Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktGolvinfästningLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/37

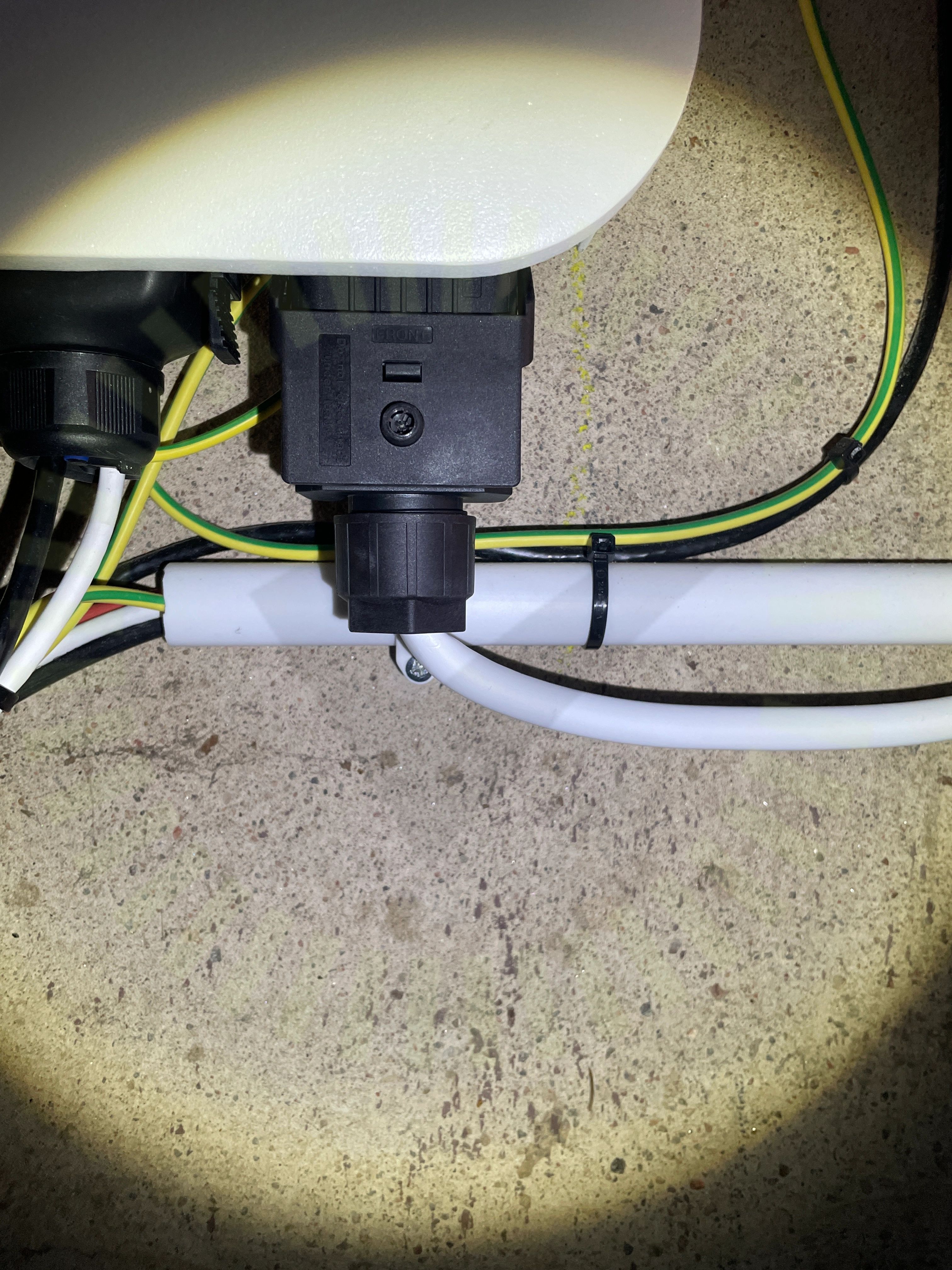

3.1 Förskruvning

Inte godkänd

Förskruvning utsätts för drag.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 12

3.2 Funktionsjord

Inte godkänd

Funktionsjorden har fel färg.

SS 436 40 00, 712.542.103

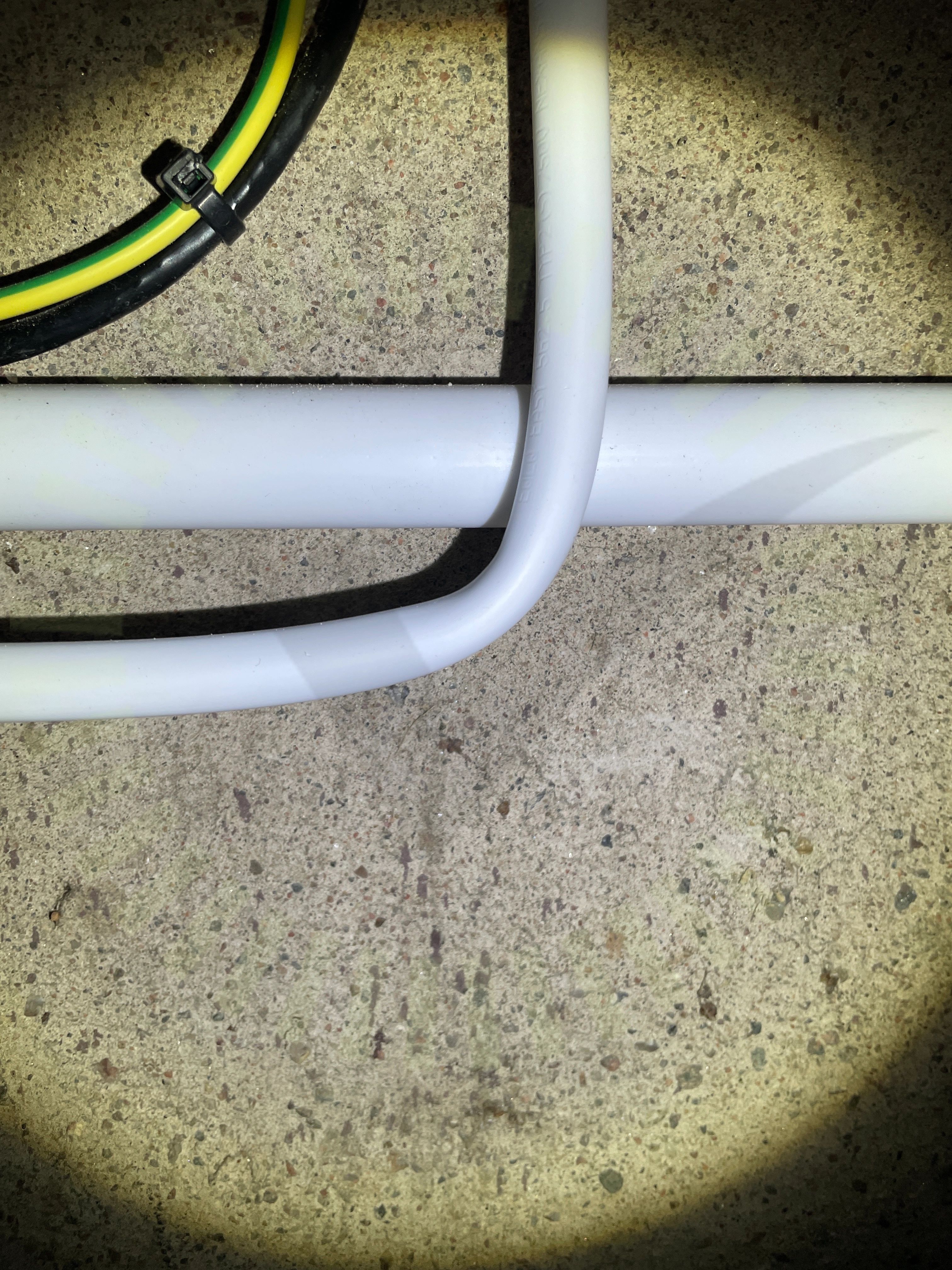

3.3 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

34/37

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
