Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Svea Solar

Datum

10 juli 2023

Ort

KLAGSHAMN, Skåne län
Kabeluppfästning
Kontaktdon
DC Kablage skydd
79% godkända21% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W
MontagesystemWasi: Papptak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Trina: TSM-DE09.08 390-405W

Anmärkningar

3/15
Föremål mot bakstycke

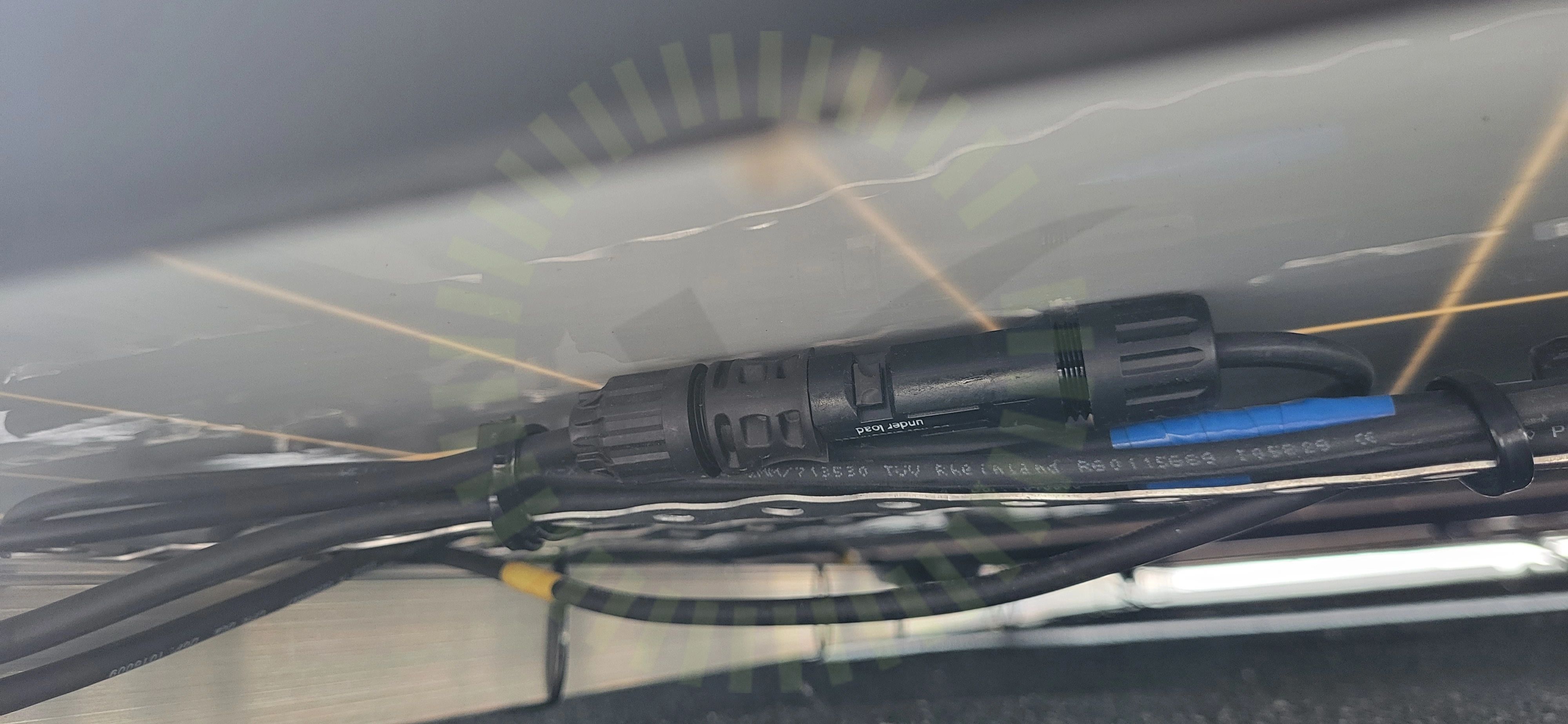

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Kontaktdon

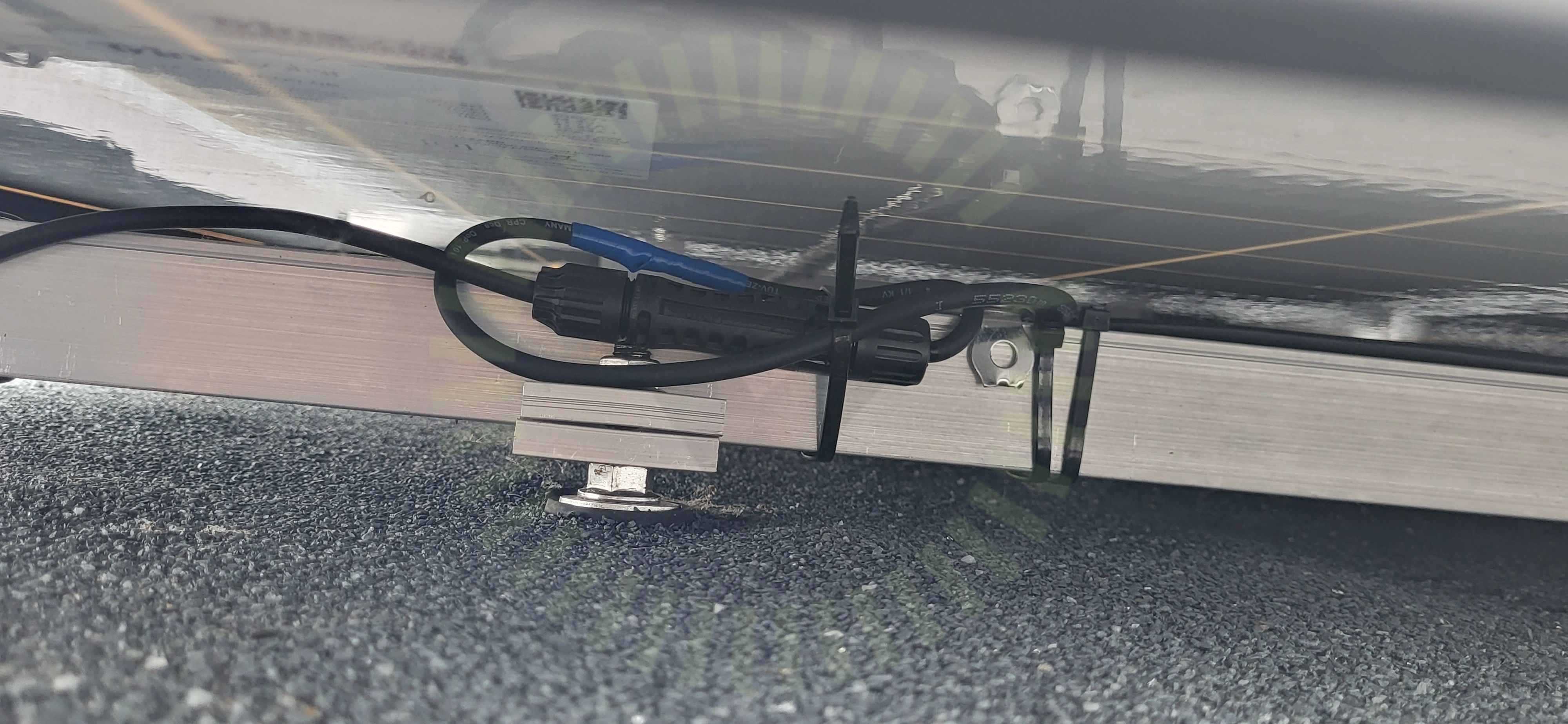

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Skador paneler

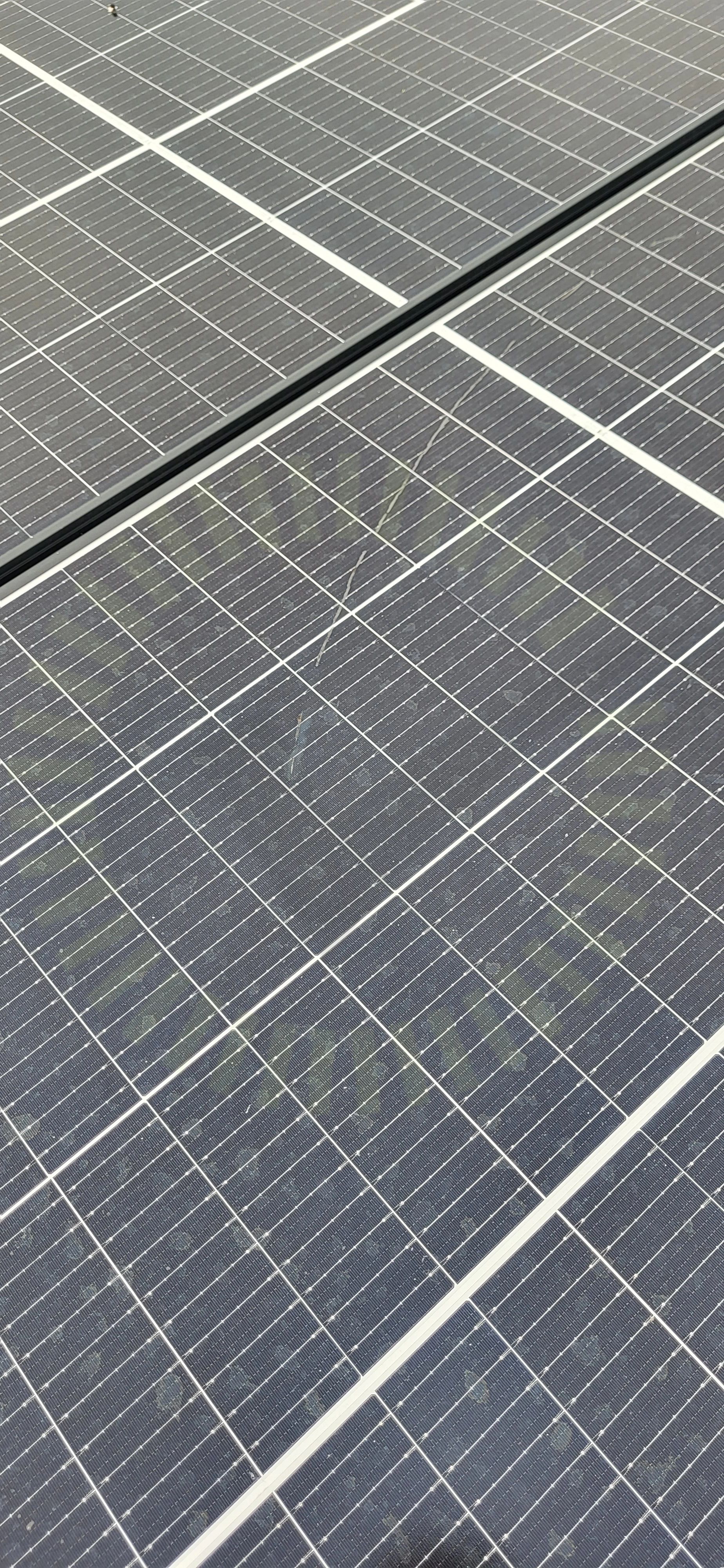

2.3 Skador paneler

Inte godkänd

Skador hittade på en del paneler.

Tillverkarens anvisningar.

Godkända kontrollpunkter

12/15
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Wasi: Papptak

Anmärkningar

5/18
Främmande material

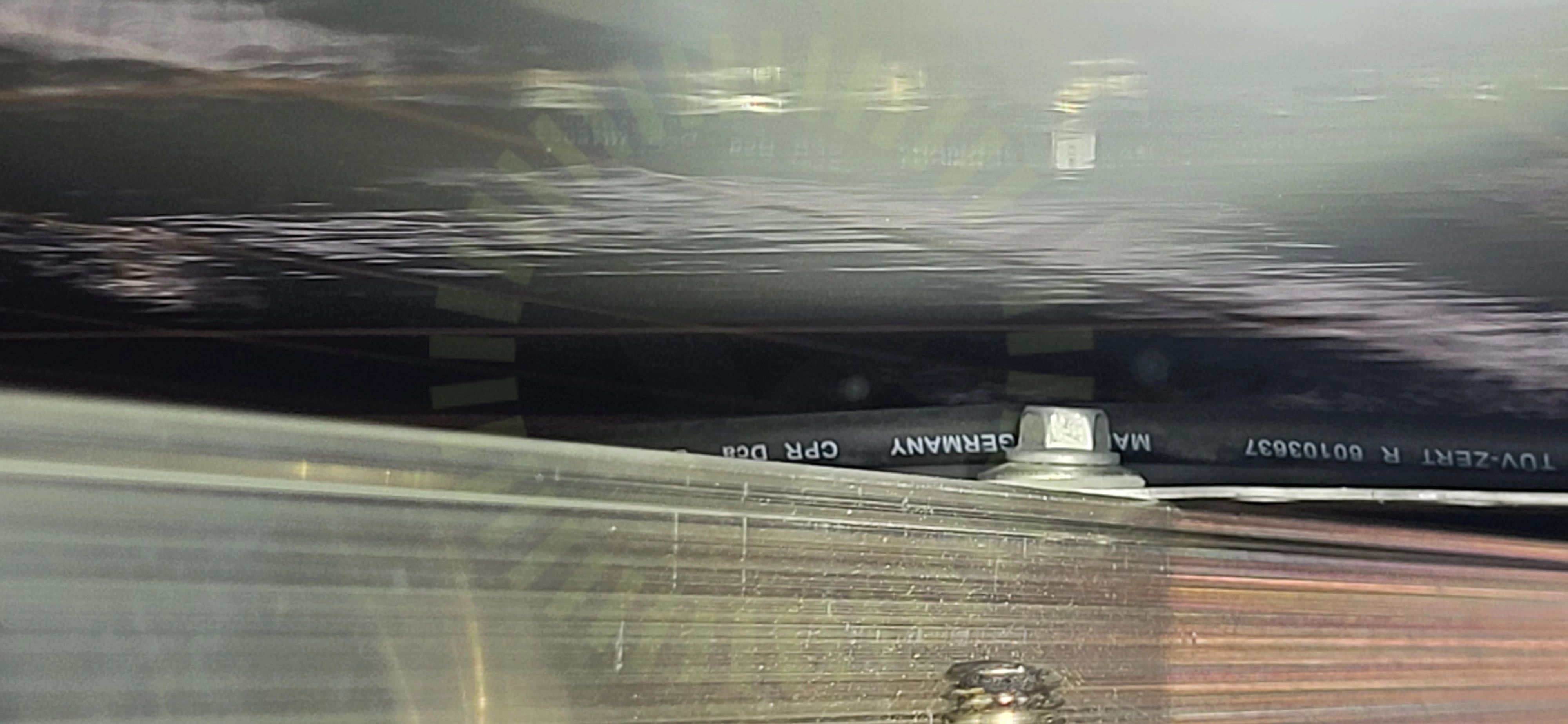

3.1 Främmande material

Inte godkänd

Annat fabrikat på skruvar till montagebanden.

Blandade montagesystem

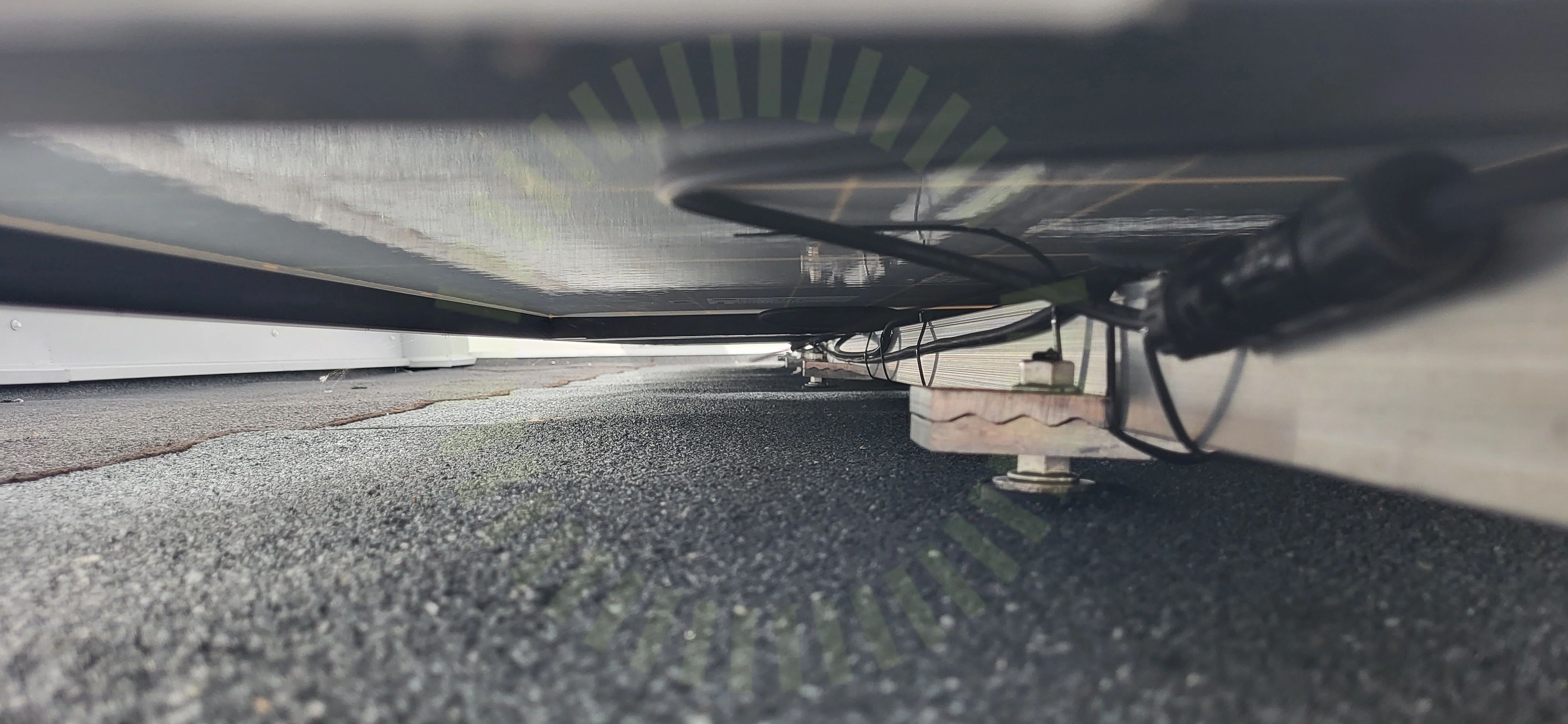

3.2 Blandade montagesystem

Inte godkänd

Tre olika montagesystem har blandats, CW Lundberg plattor, Schletter krokar och Wasi skenor. Detta påverkar tillverkarens garantier och en korrekt lastberäkning kan inte göras.

3.3 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas. Uppmätt mått 1000mm.

Tillverkarens anvisningar
Kabeluppfästning

3.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/18
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorMekanisk infästningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSvetsning av takpappVäderbeständigt materialÄndklämmor

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/31
AC Kablage förläggning

5.1 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

DC Kablage skydd

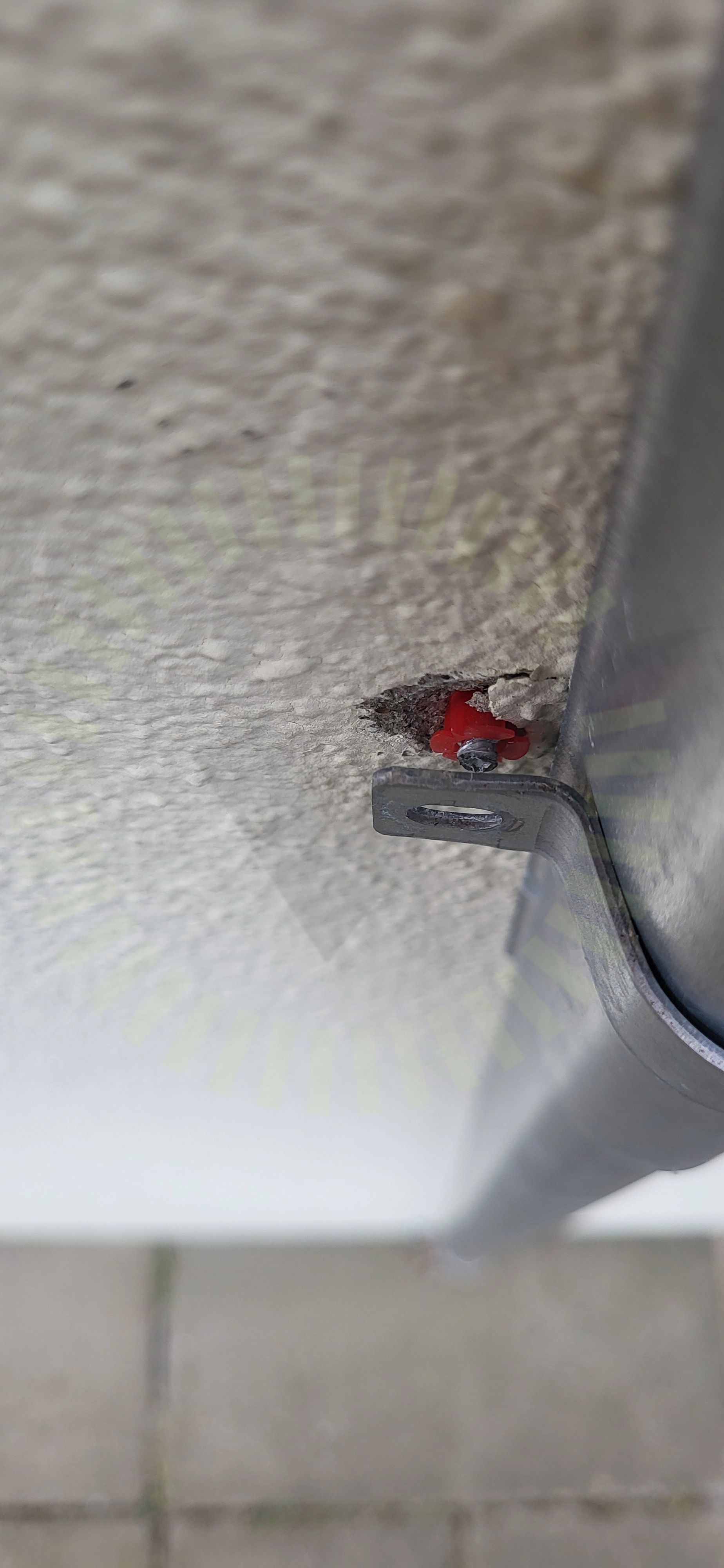

5.2 DC Kablage skydd

Inte godkänd

Skruv knäckt i vägg .

5.3 DC Max Spänning

Inte godkänd

Produtktblad saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

5.4 DC Max Ström

Inte godkänd

Produtktblad saknas

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

5.5 DC Min Spänning

Inte godkänd

Produtktblad samt mätprotokoll saknas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49
Jordning av chassi

5.6 Jordning av chassi

Inte godkänd

Jordkabel har fel färg.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

24/31
AC anslutning växelriktareAC BöjradieAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/31
Strängdesign
