Besiktningsrapport

9.2

Installation av
Sun4Energy
Datum
27 september 2024
Ort
Stora Skedvi, Dalarnas län

Kopplingslåda böjradie

Kopplingslåda böjradie

Tätning

Tätning

Kabeluppfästning

Kabeluppfästning

+ 3

+ 3
93% godkända
7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-54HBB

Montagesystem

MAFI: Plåttak Plegel

Växelriktare

GroWatt: MID (11-30)KTL3-XH

Batteri

Growatt: APX HV Battery System S2

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: Growatt DTSU666

Sun4Energy

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema

Batteri

Godkända kontrollpunkter
15/15
Avstånd närliggande objekt
Batteri PE
DC anslutning batterimodul
DC anslutning växelriktare
Fastsäkring av produkt
Lutning
Sammansättning av komponenter
Signalkabel batterikomponenter
Signalkabel växelriktare
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd

Smartmätare

Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-54HBB

Anmärkningar
2/18

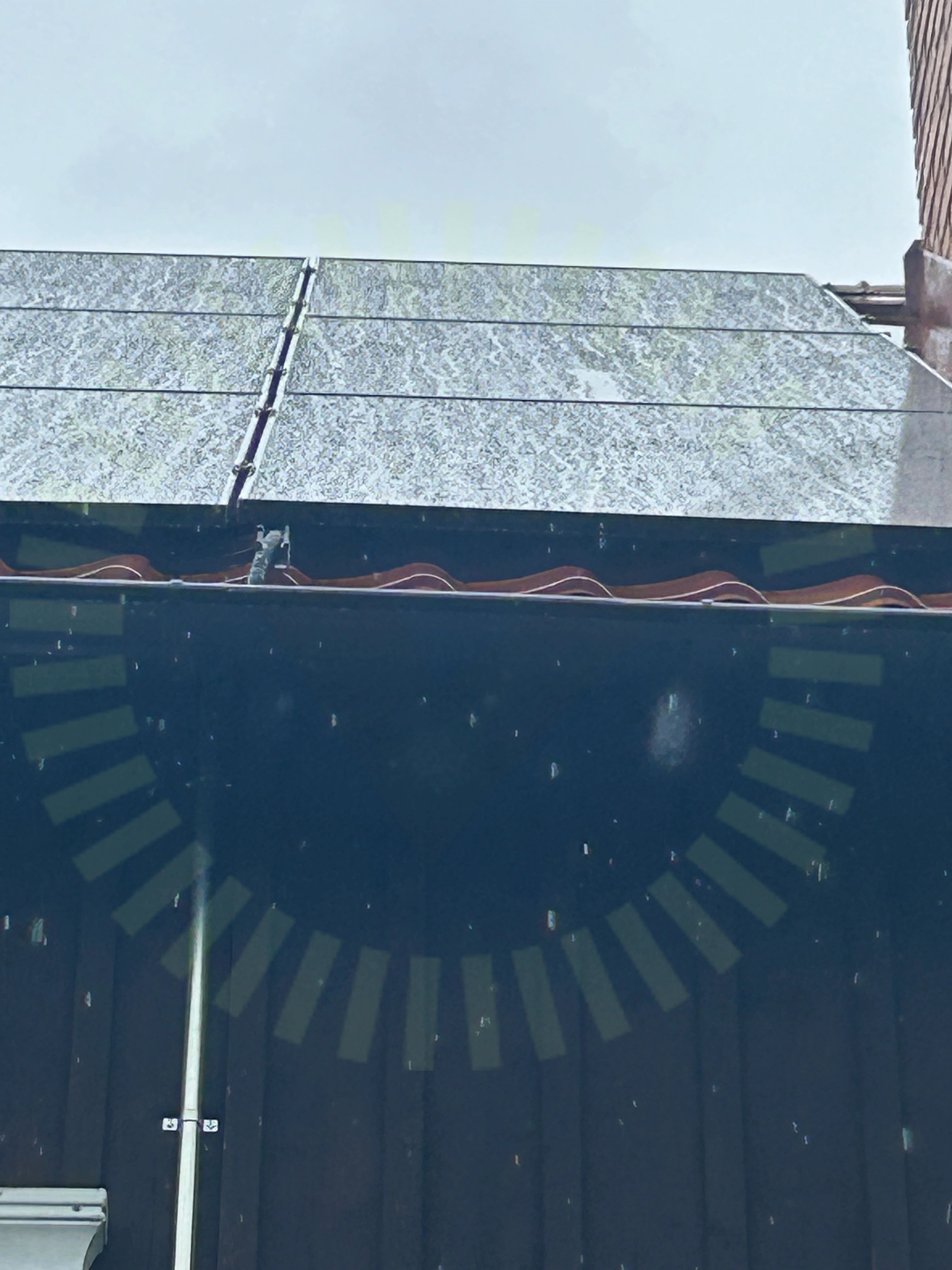

Spänningar i ram
5.1 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen. Skenan för kablaget pressar upp panelen, ej möjligt att ta en tydligare bild.

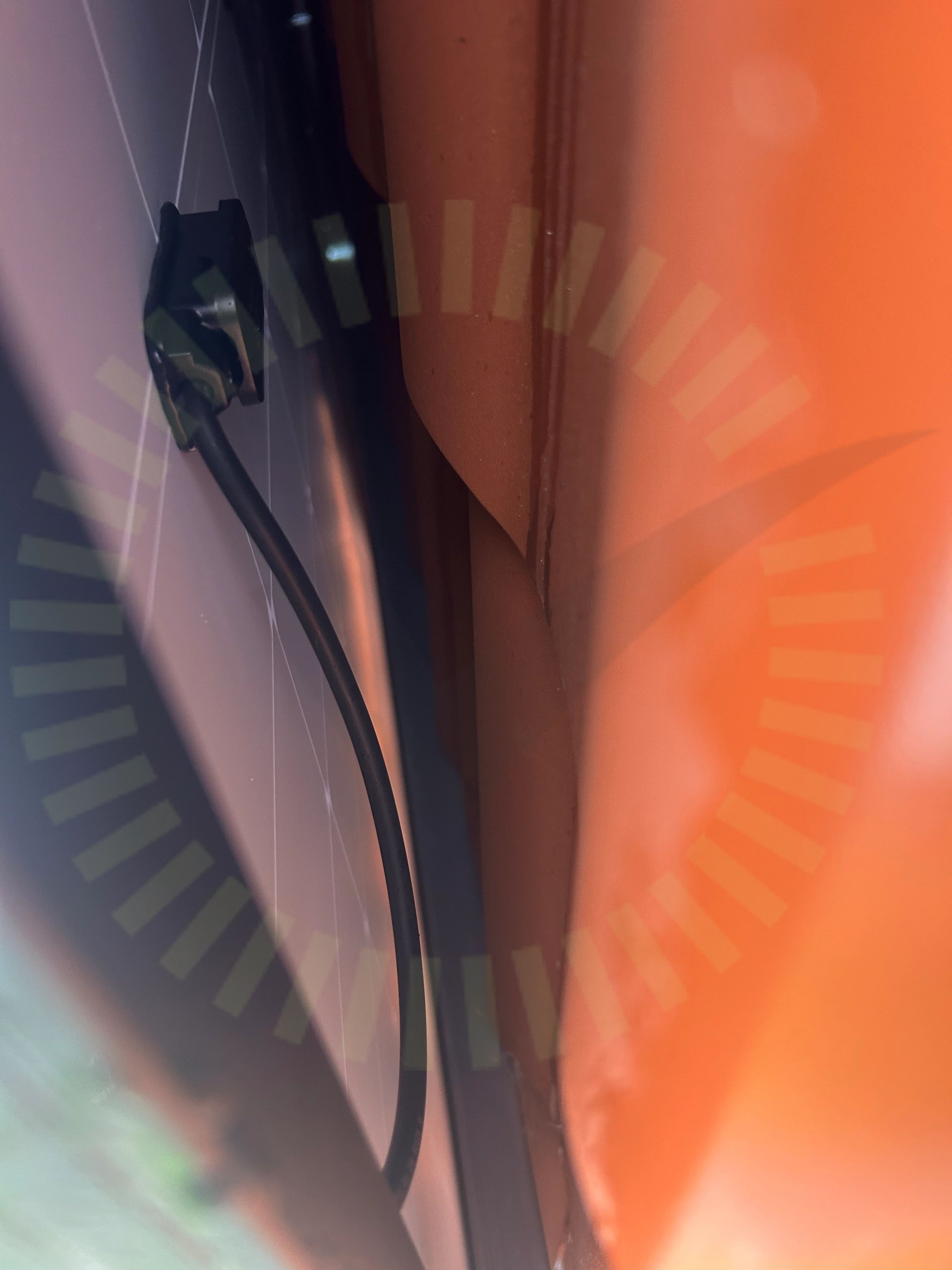

Kopplingslåda böjradie
5.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
10/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Fästens placering
Förläggning DC kontakter
Klämmans överlappning
Klämmornas storlek
Panelramar separerade
Skador på panel
Skugga
Ej tillgängligt vid besiktning
6/18
Förbindelse av kontakter
Föremål mot bakstycke
Kontaktdon
Panelkablagets böjradie
Stress på kontakter
Strängförläggning

Tak 1, MAFI: Plåttak Plegel

Anmärkningar
2/17

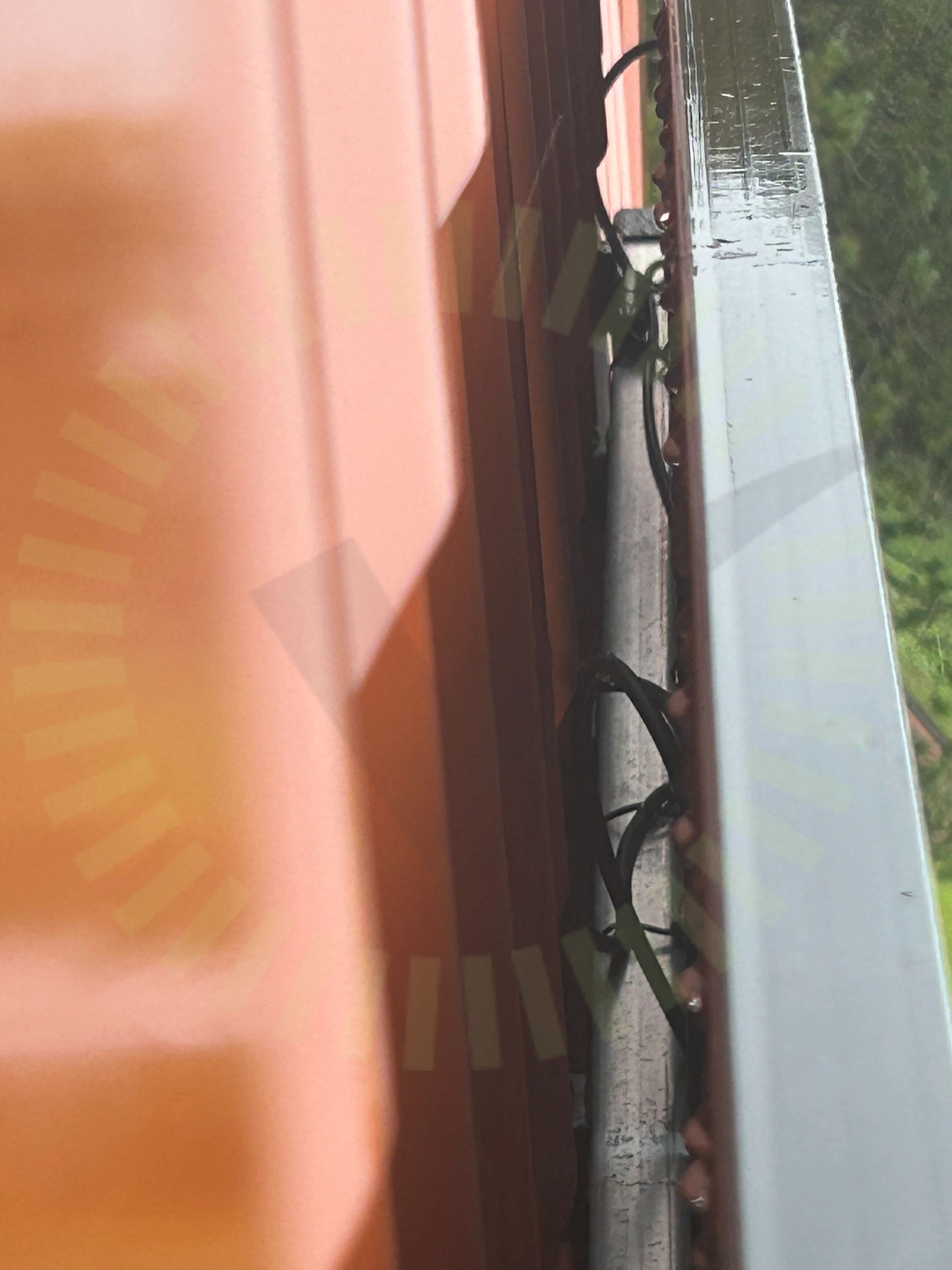

Kabeluppfästning
6.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Tätning
6.2 Tätning

Inte godkänd

Plegel spacerns avstånd till plegel-kanten är felaktigt.

MAFI Solar Montagehandbok 2023 Rev G, Sida 9
Godkända kontrollpunkter
15/17
CC mått Infästning
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Mittklämmor
Plåtens tjocklek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas placering
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Ändklämmor

Varselmärkning

Anmärkningar
1/4

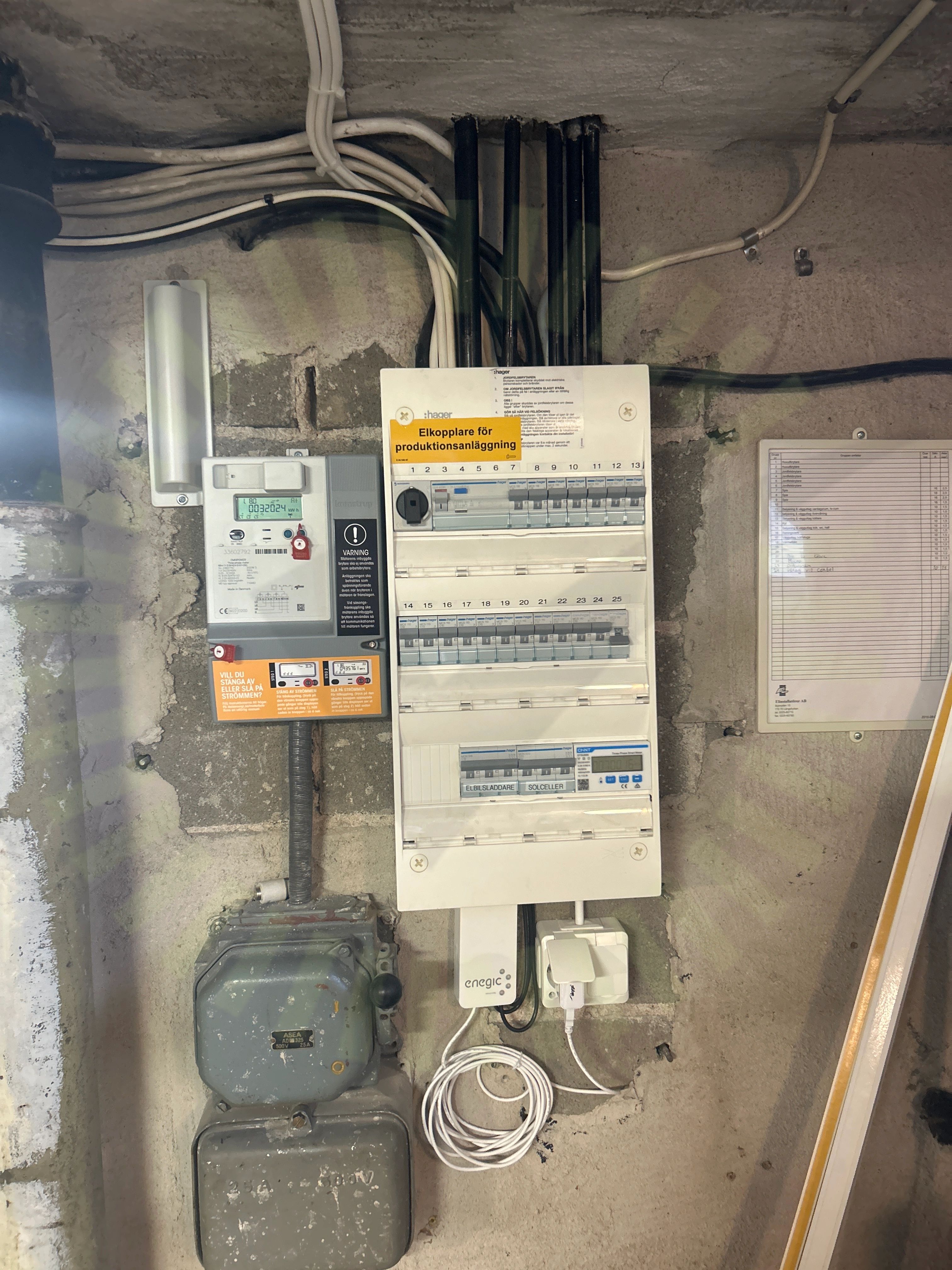

Informering av solceller
7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning

Växelriktare

Anmärkningar
2/35

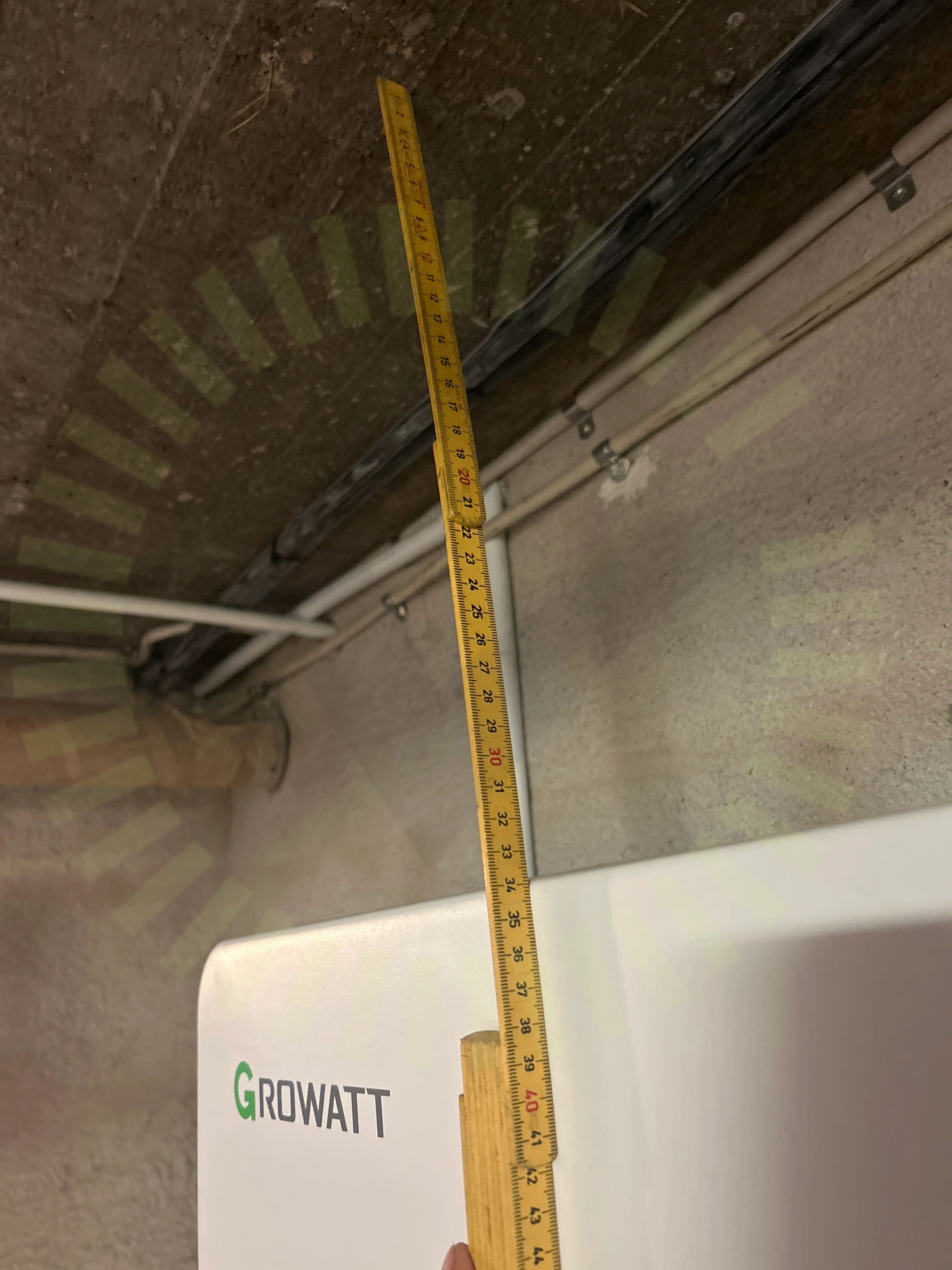

Avstånd närliggande objekt
8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket och batteriet.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

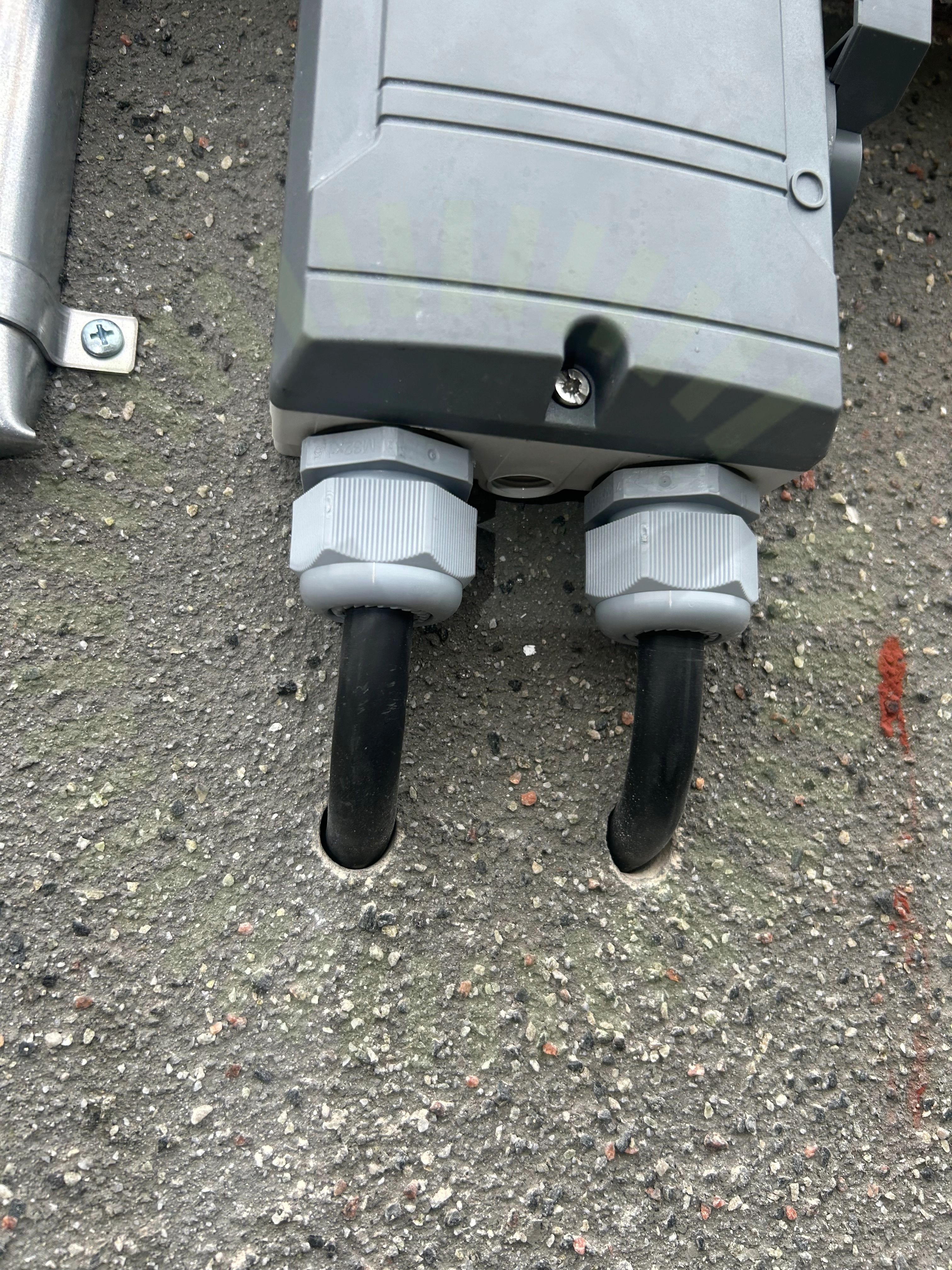

Genomföringar
8.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
33/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
