5.1 Takkrokarnas CC
Inte godkändAntal infästningar stämmer inte med lastberäkning. Saknas infästningar. Sektion 1.2 på taksida med 8 paneler saknar en infästning per skena. Står 24 infästningar sitter 20
MA5102 Sid 1 (1) | Version 3 - 221101
Besiktningsrapport
9.6
Installation genom
Takkraft
Datum
15 september 2023
Ort
Farsta, Stockholms län
98% godkända2% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Godkända kontrollpunkter
12/16DräneringshålFästens placeringFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
4/16Förbindelse av kontakterKontaktdonPanelkablagets böjradieSträngförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
1/24Godkända kontrollpunkter
21/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
2/24Kabeldragning mellan takytorTakgenomföring
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

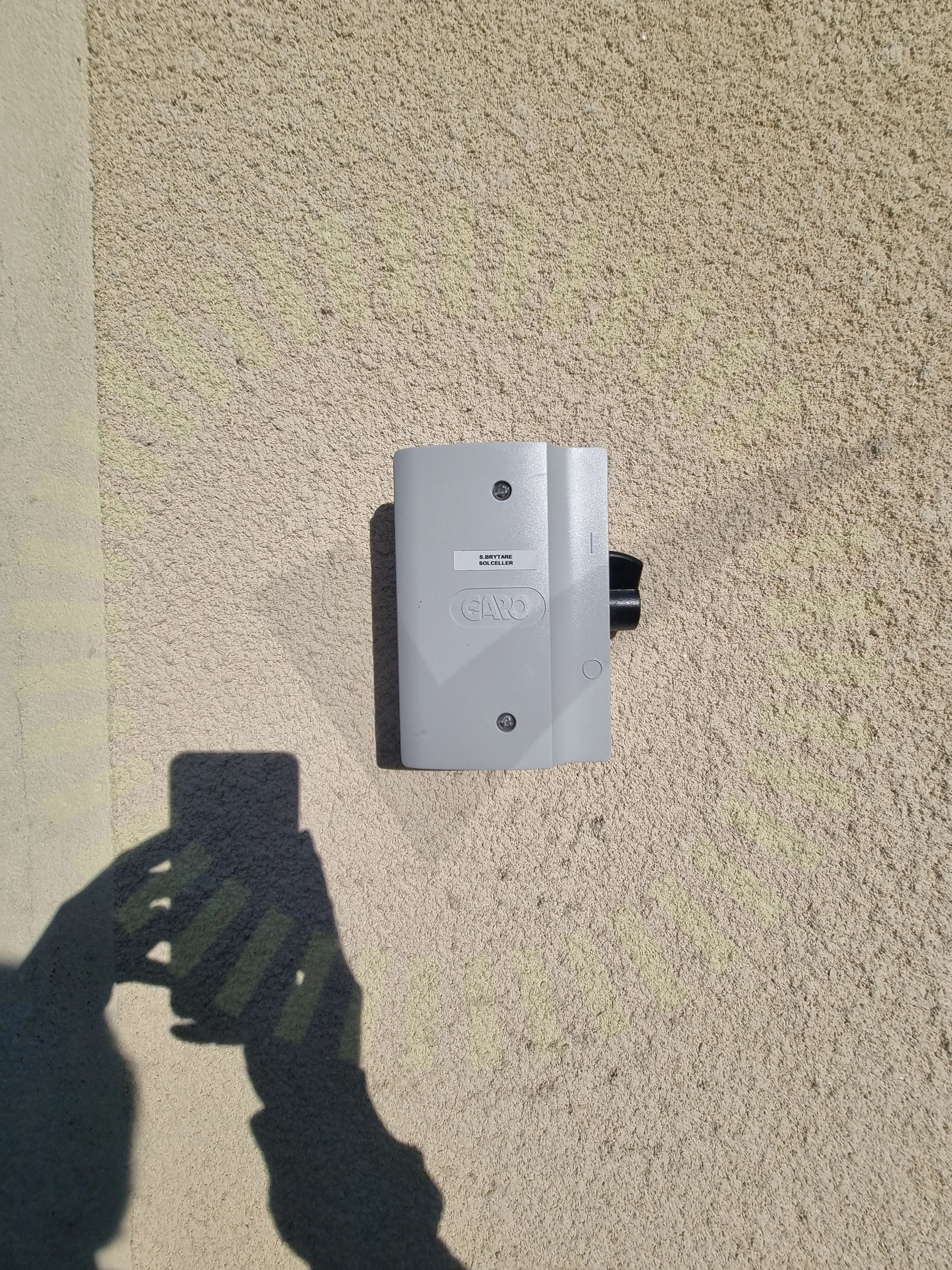

7.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytarna, enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
