1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.6
Installation genom
Soolar
Datum
13 september 2023
Ort
Steungsund, Västra Götalands län
81% godkända19% ej godkända
Om installationen
PanelerPhonoSolar: PS-(440-460W)M6-20/UH
MontagesystemESDEC Stående Falstak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, ESDEC Stående Falstak
Anmärkningar
5/252.1 CC mått Infästning
Inte godkändLastberäkning saknas.
Snö- och vindlastberäkning
2.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
2.3 Klämmans dräneringskanal
Inte godkändMittklämmans dräneringskanal ska riktas nedåt då skenorna är monterade horisontellt.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 19
2.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

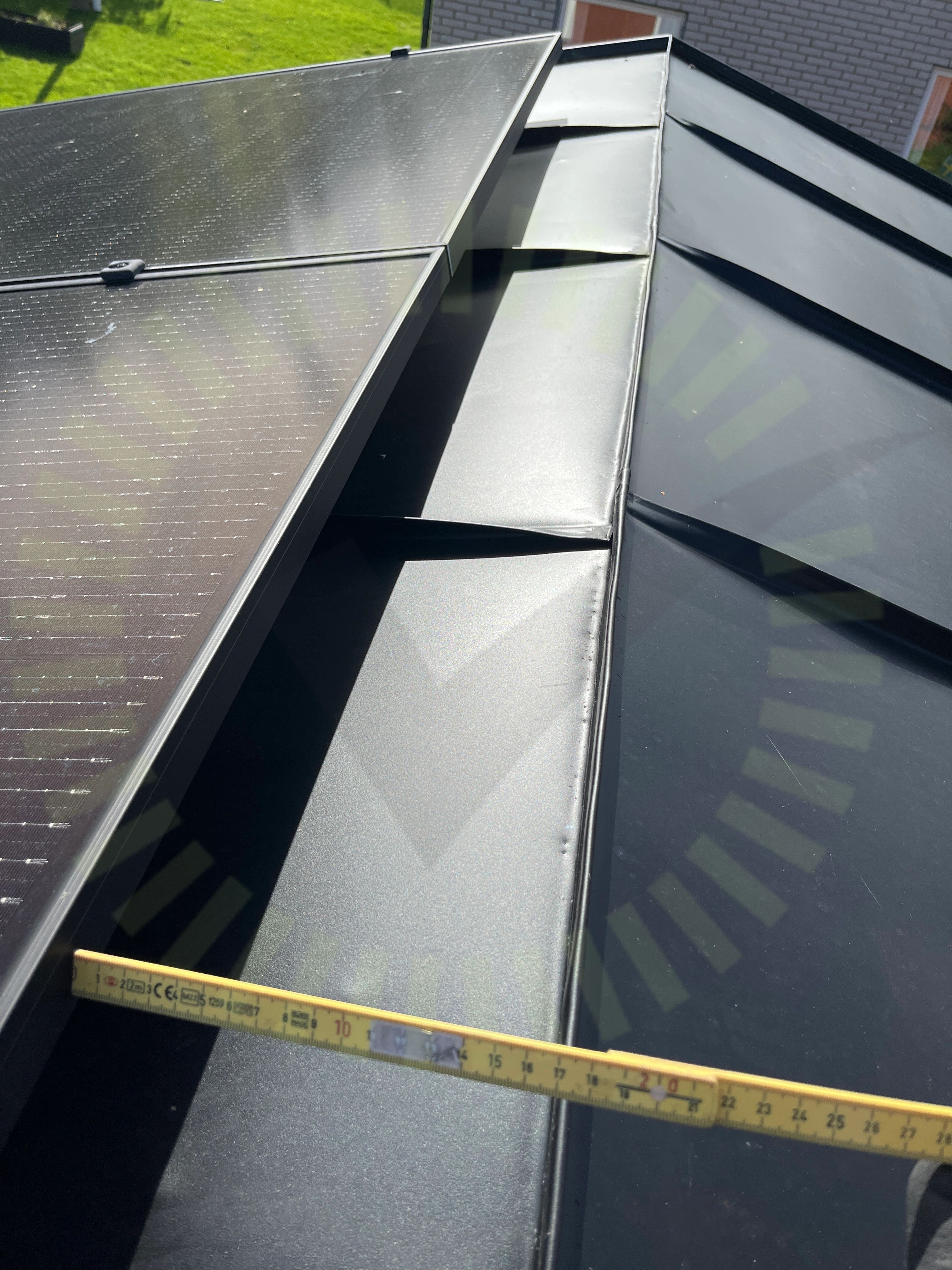

2.5 Säkerhetsavstånd
Inte godkändPaneler är monterade för nära takets kant.
Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4
Godkända kontrollpunkter
20/25Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringVal av klämmaVäderbeständigt materialÄndklämmor
Tak 1, PhonoSolar: PS-(440-460W)M6-20/UH
Anmärkningar
6/16

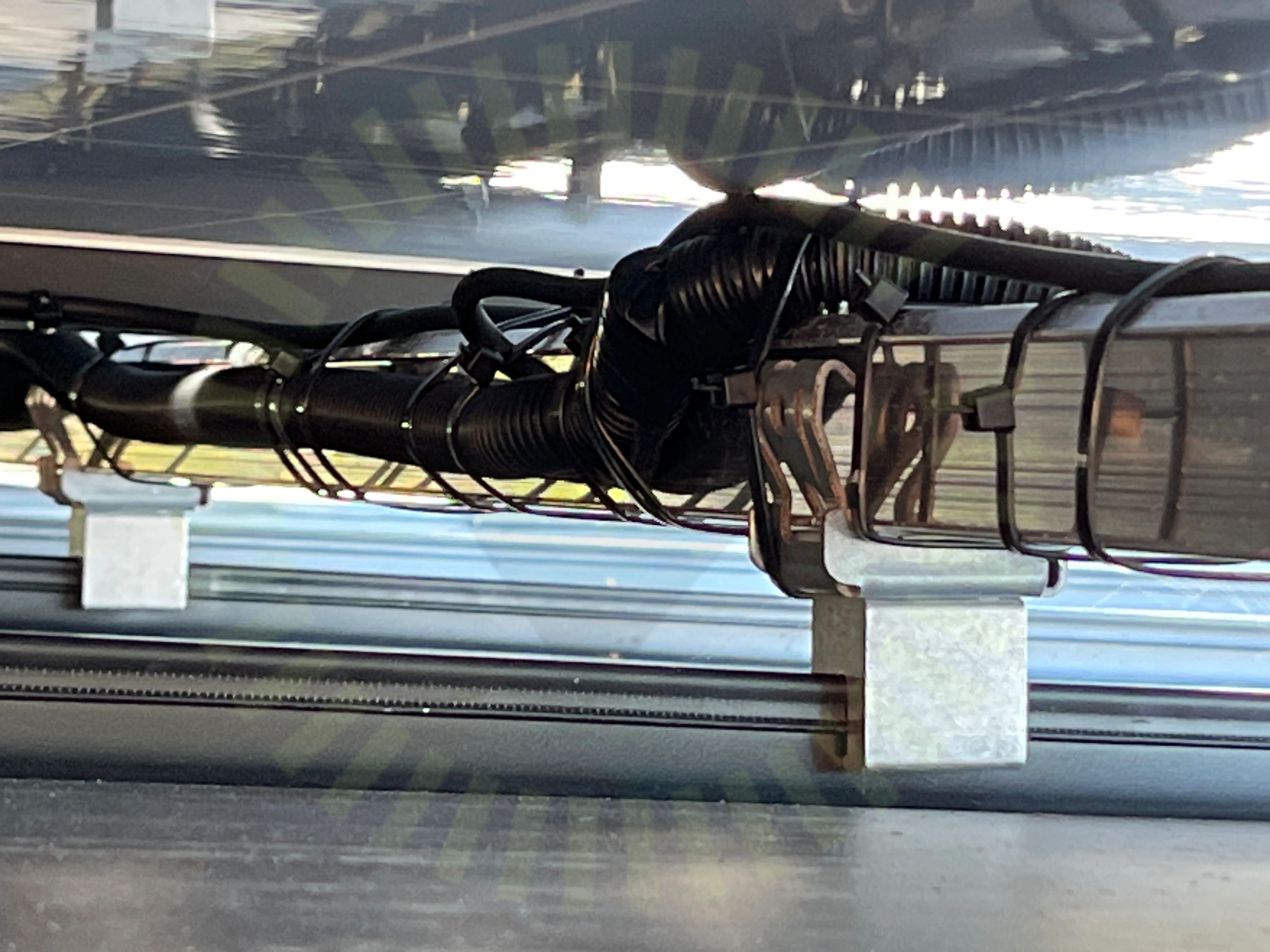

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
3.2 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 19

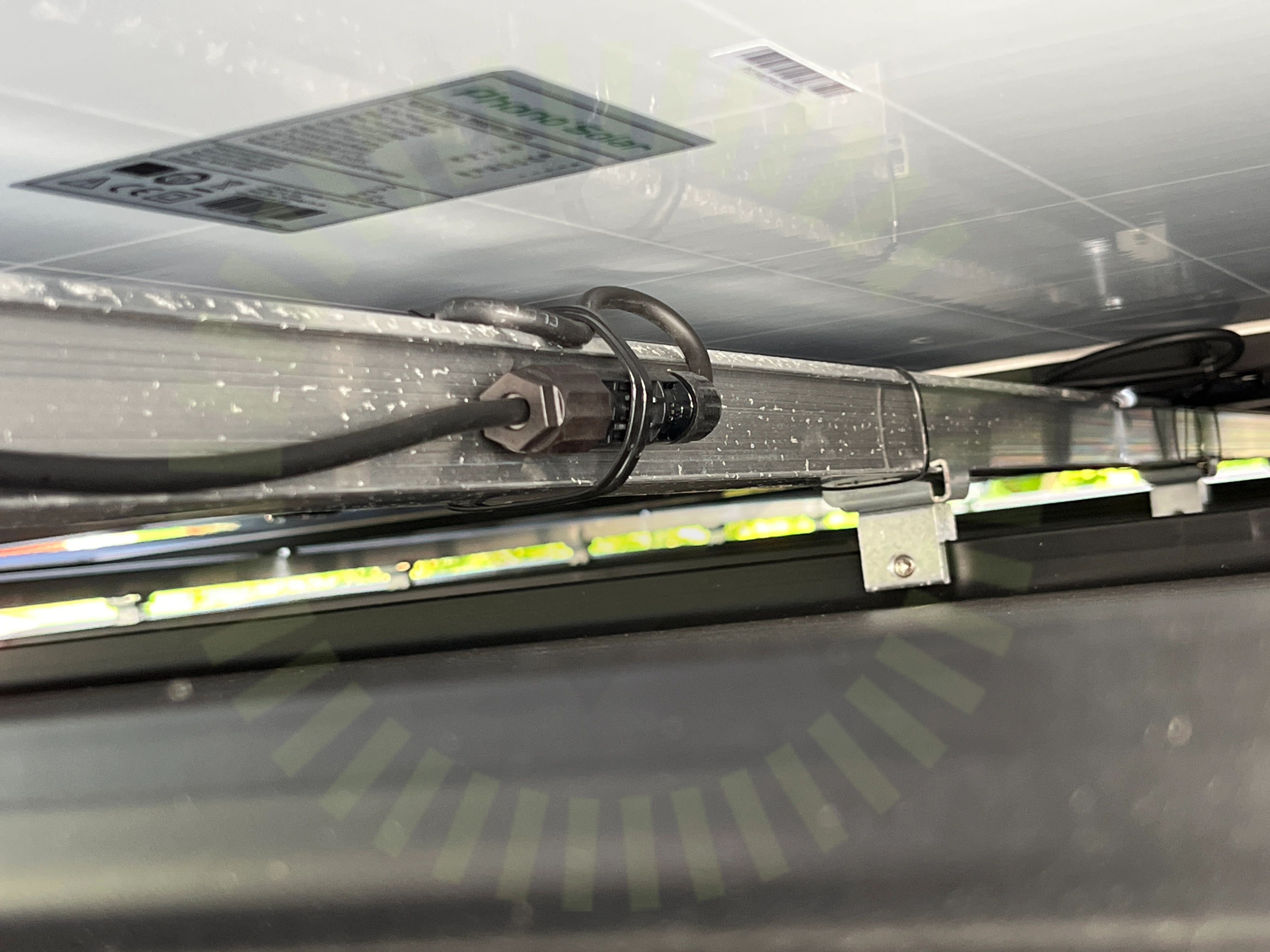

3.3 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00, 712.526
3.4 Kontaktdon

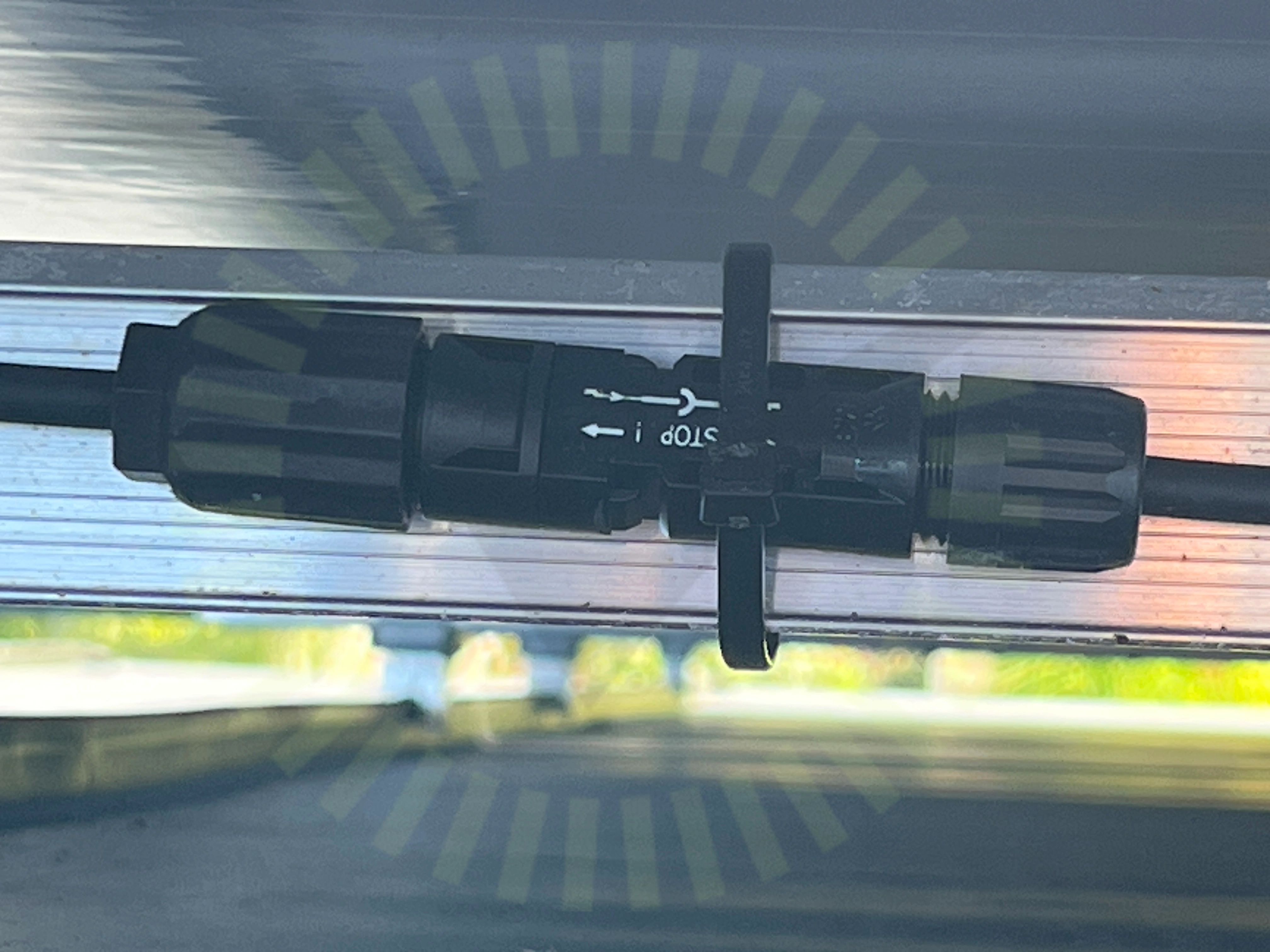

Inte godkändBuntband får inte placeras över kontaktdonens hölje.

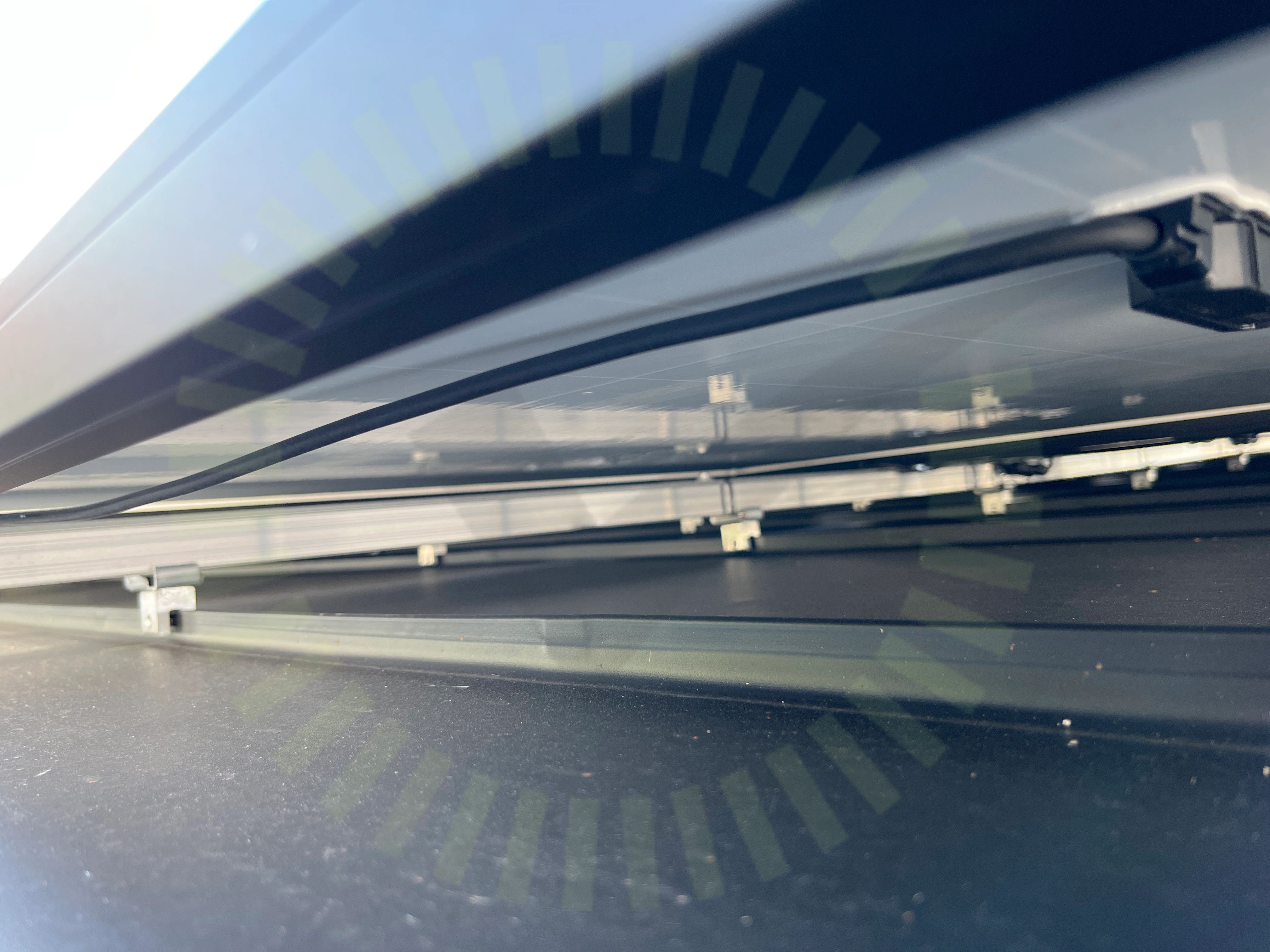

3.5 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress.

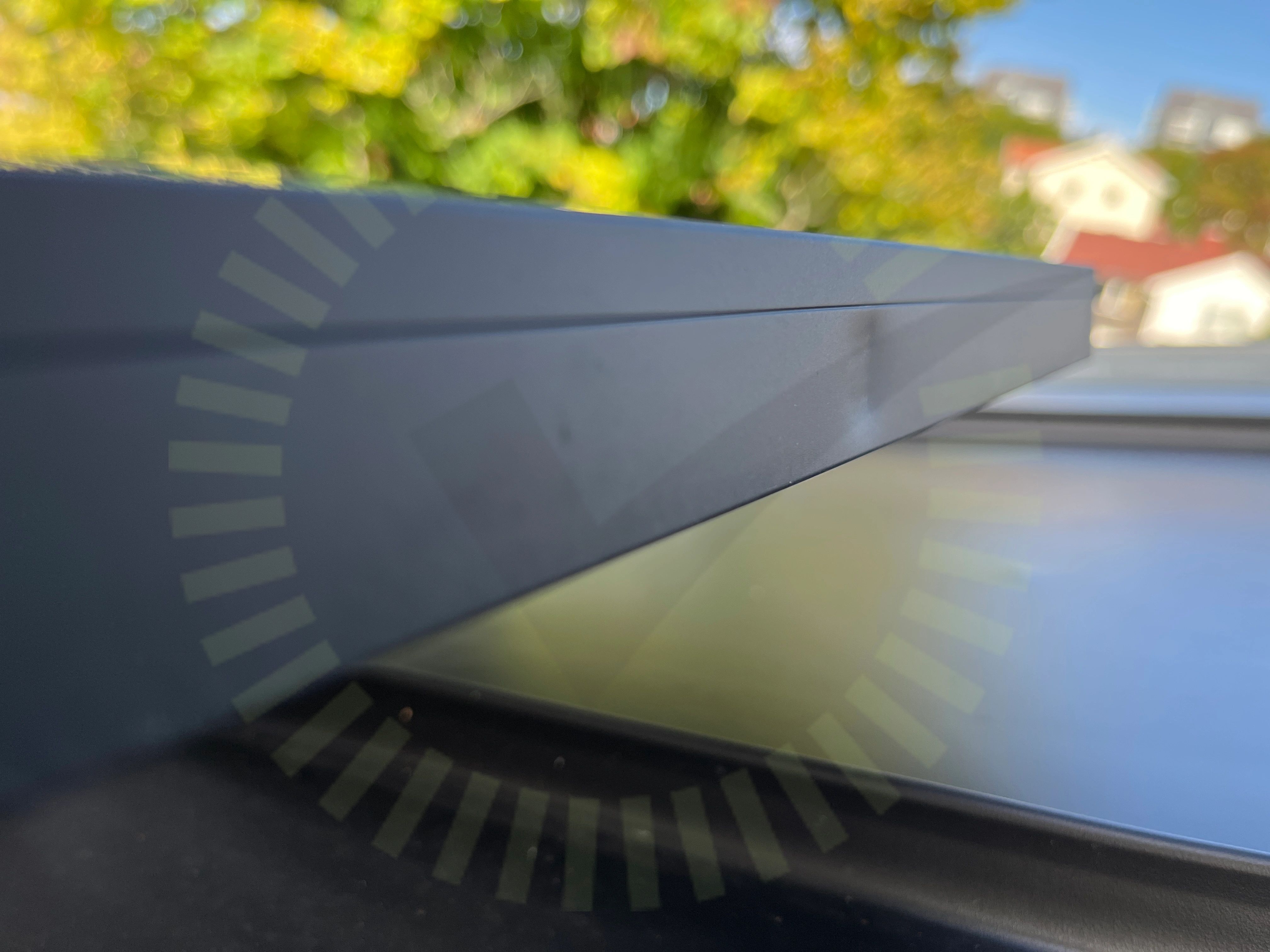

3.6 Skador på panel
Inte godkändPanelramar har tagit skada. Tydliga inbuktningar i ramen på panelerna upptäckta.
Godkända kontrollpunkter
9/16Avstånd till havDräneringshålKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/30

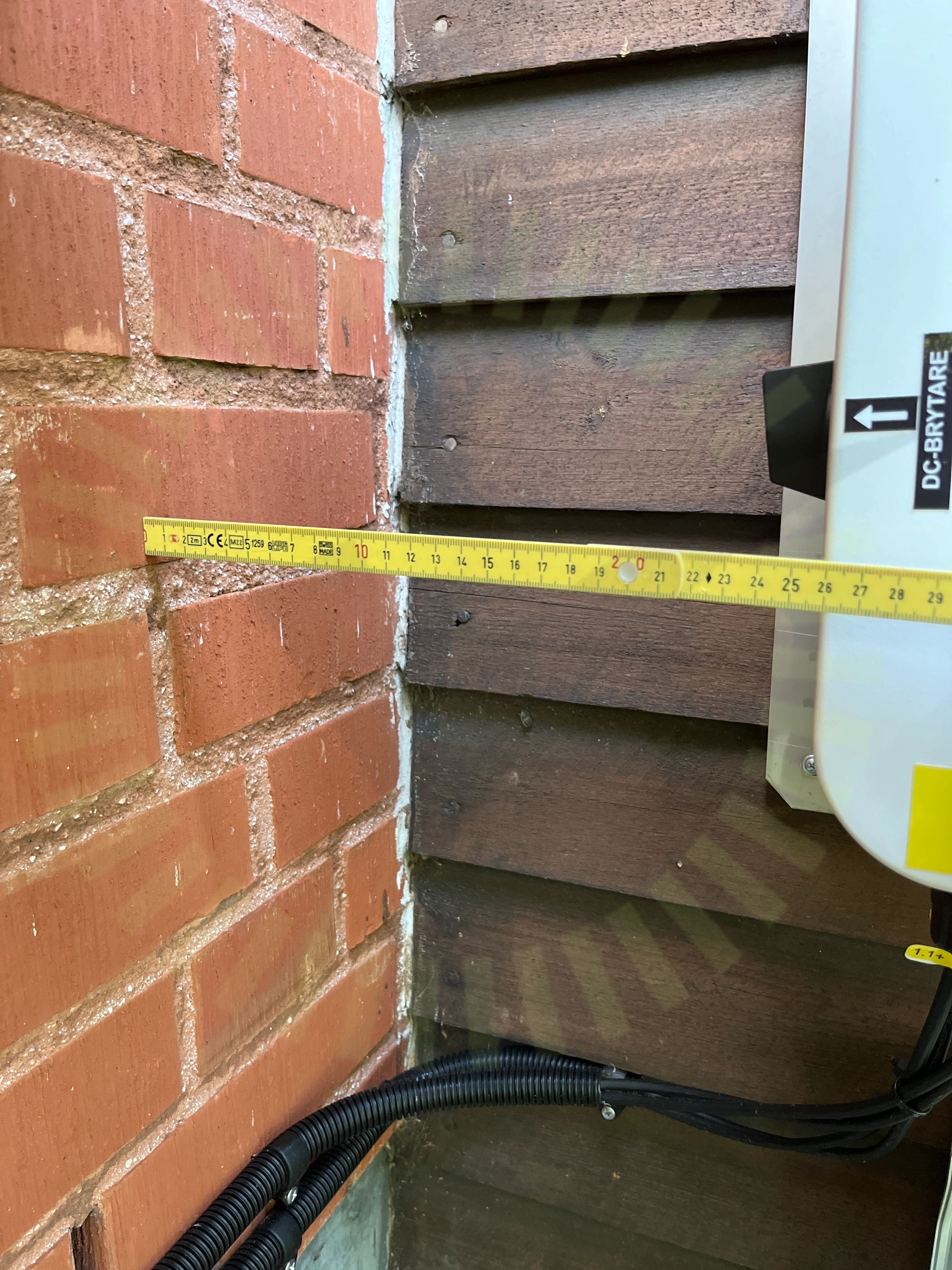

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
6.2 Bakomliggande material

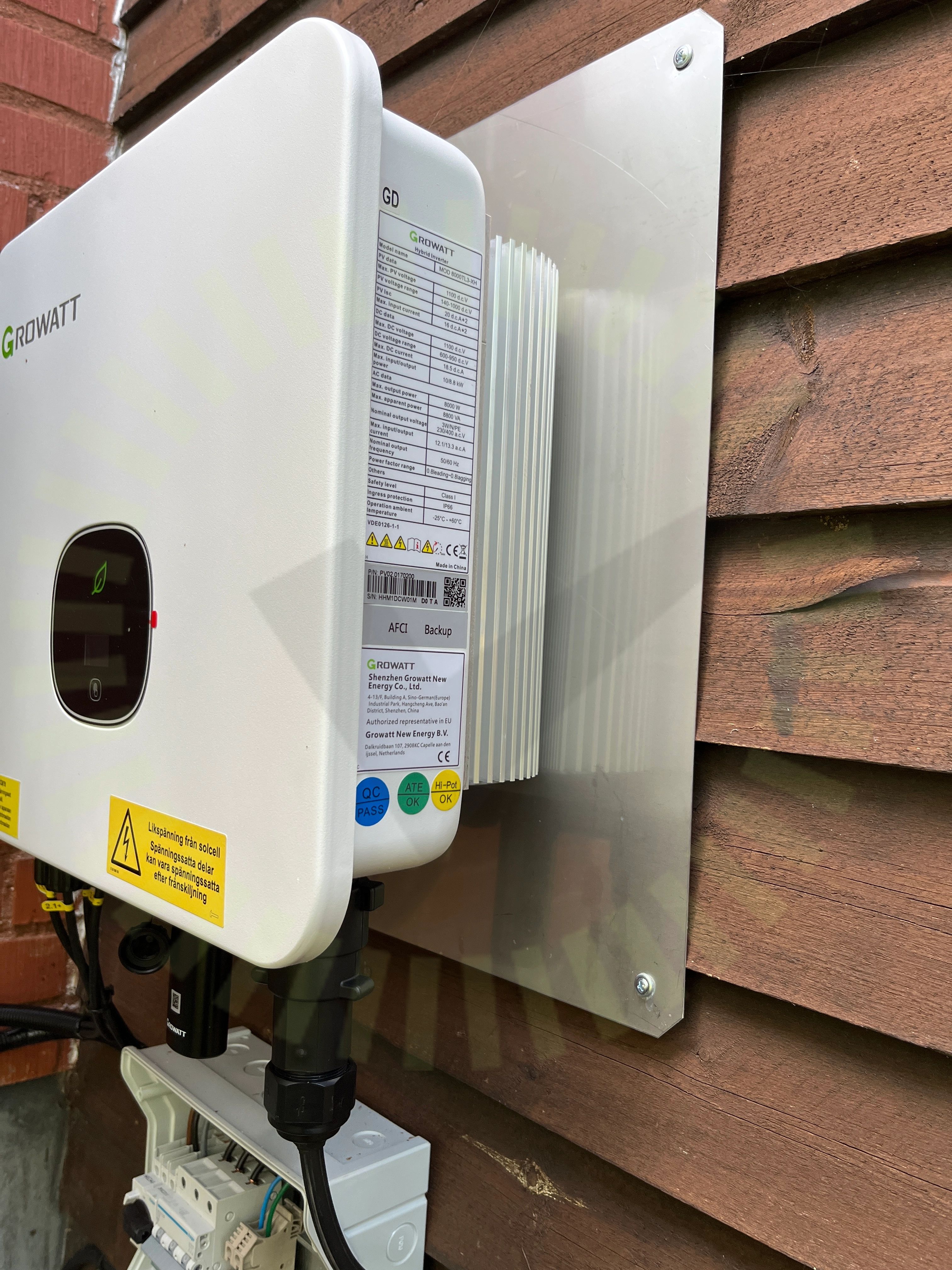

Inte godkändBakomliggande material uppfyller inte tillverkarens krav.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 11

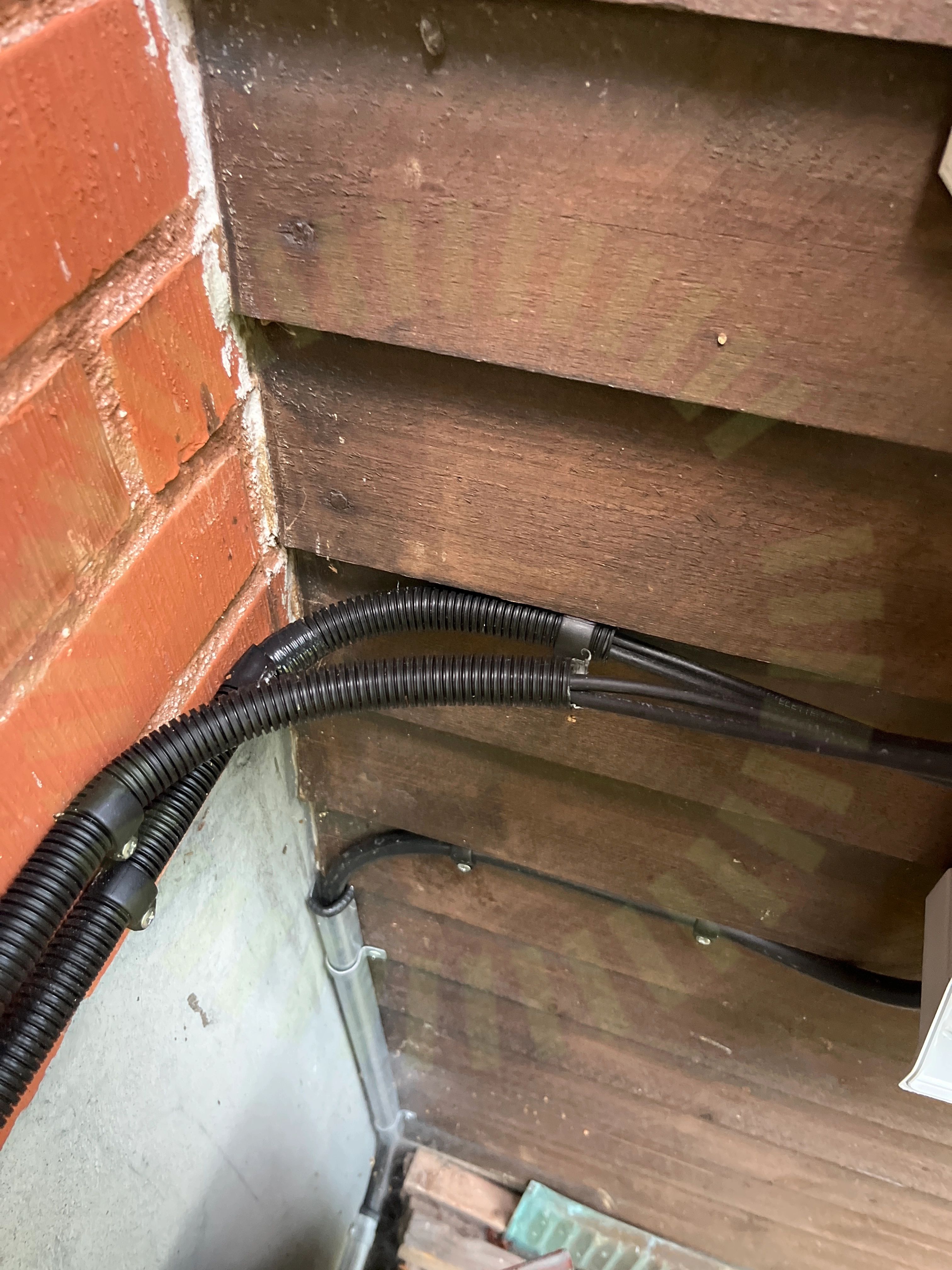

6.3 DC Kablage förläggning
Inte godkändKablarna är inte uppfästa så de har tillräckligt stöd.

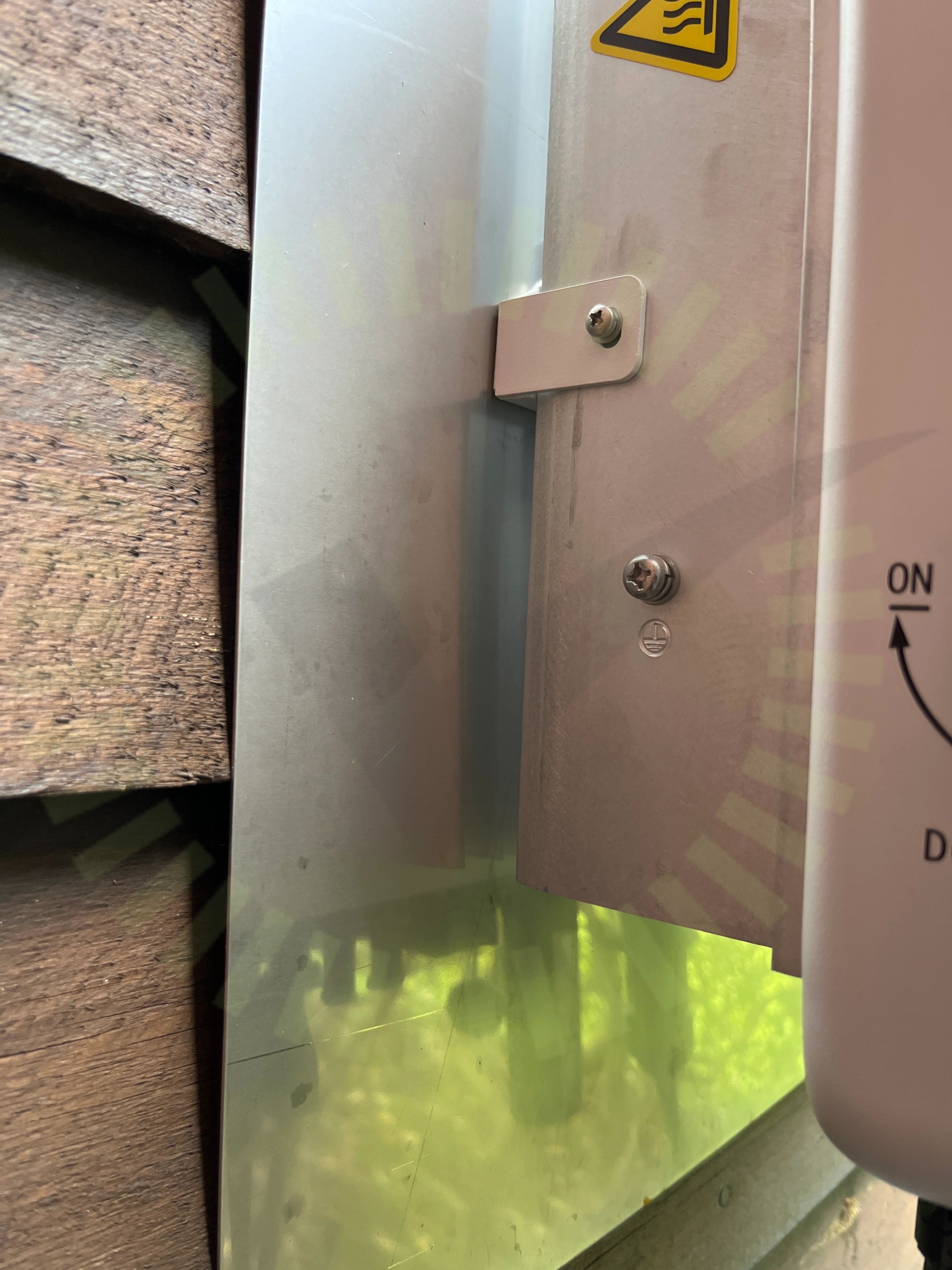

6.4 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22
6.5 Stress på kontakter

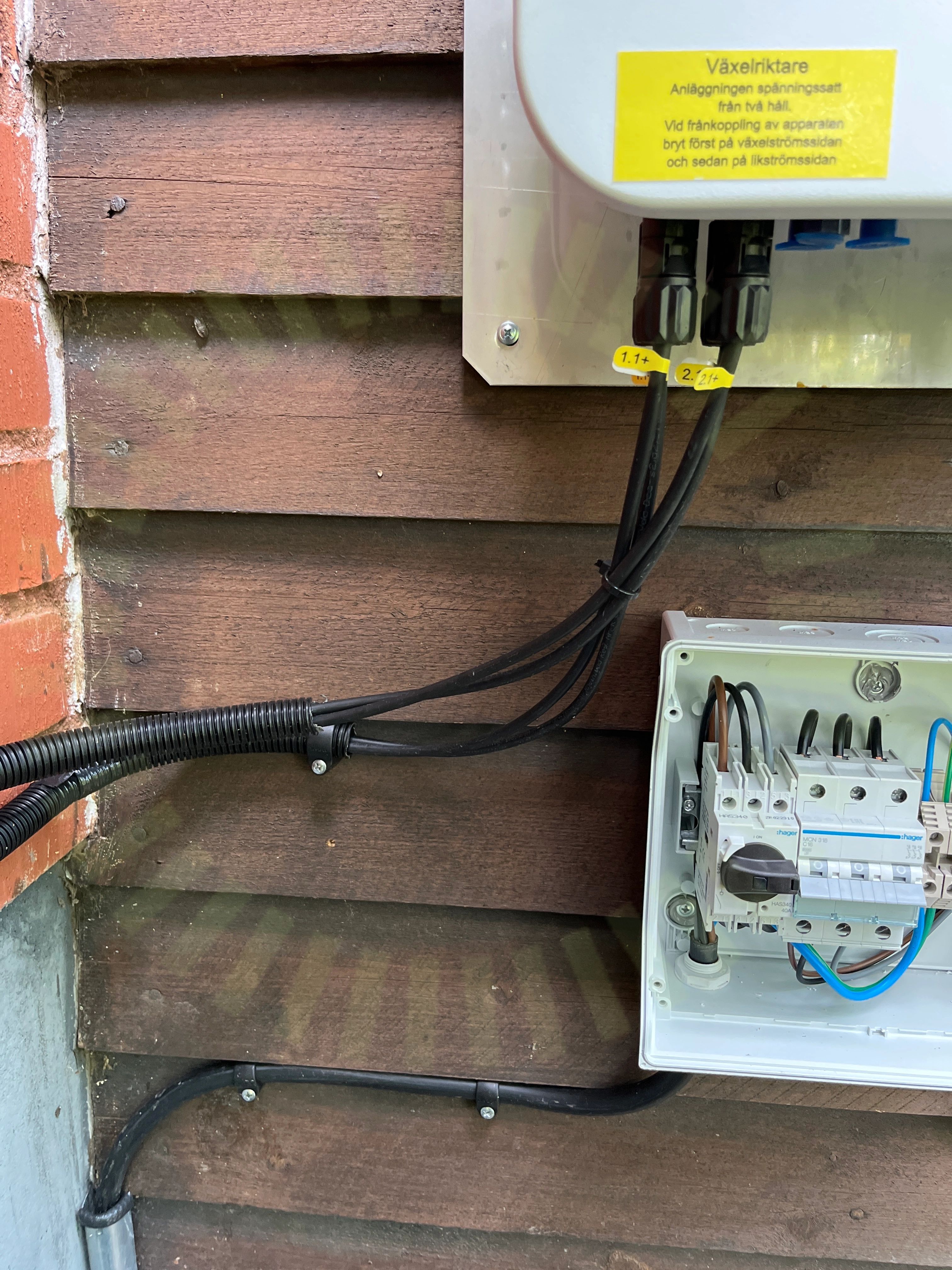

Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras åt sidan.
Godkända kontrollpunkter
24/30AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMärkningSkadat kablageSkarp kantSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/30Strängdesign
