Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

DT Energi/Dalaträhus Energi AB

Datum

31 juli 2023

Ort

Ljungskile, Västra Götalands län
Föremål mot bakstycke
Kabeluppfästning
Uppskalad ledare
92% godkända8% ej godkända

Om installationen

PanelerDenim U M3 450 BB 120H
MontagesystemESDEC Lutande Panntak
VäxelriktareSolis: S5-GR3P(3-20)K
TillbehörUndercentral
DT Energi/Dalaträhus Energi AB

Installerad av DT Energi/Dalaträhus Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Denim U M3 450 BB 120H

Anmärkningar

1/14
Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Denim-installation-manual-BB-BW-20220829, Sida 5

Godkända kontrollpunkter

12/14
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/27

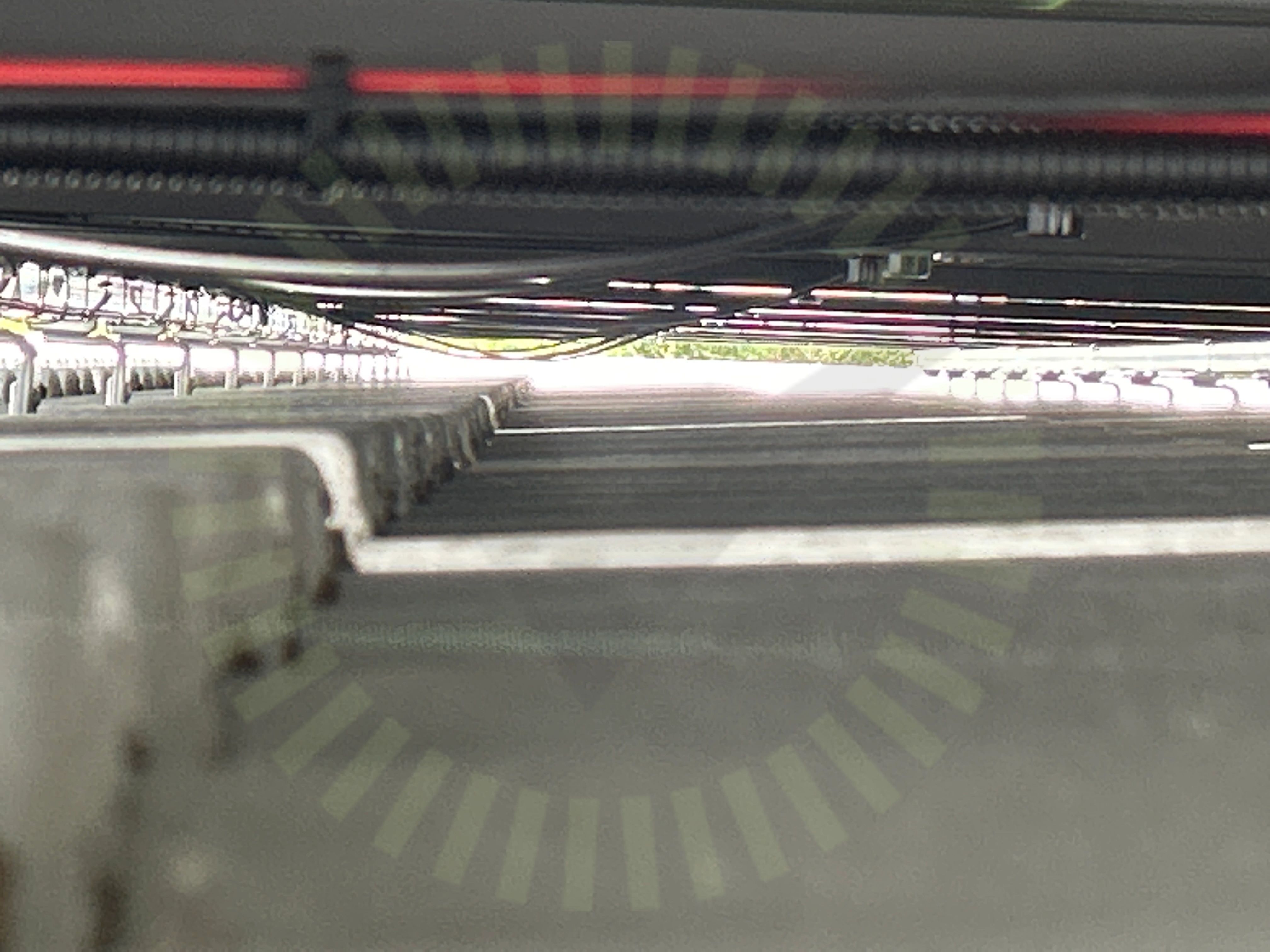

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

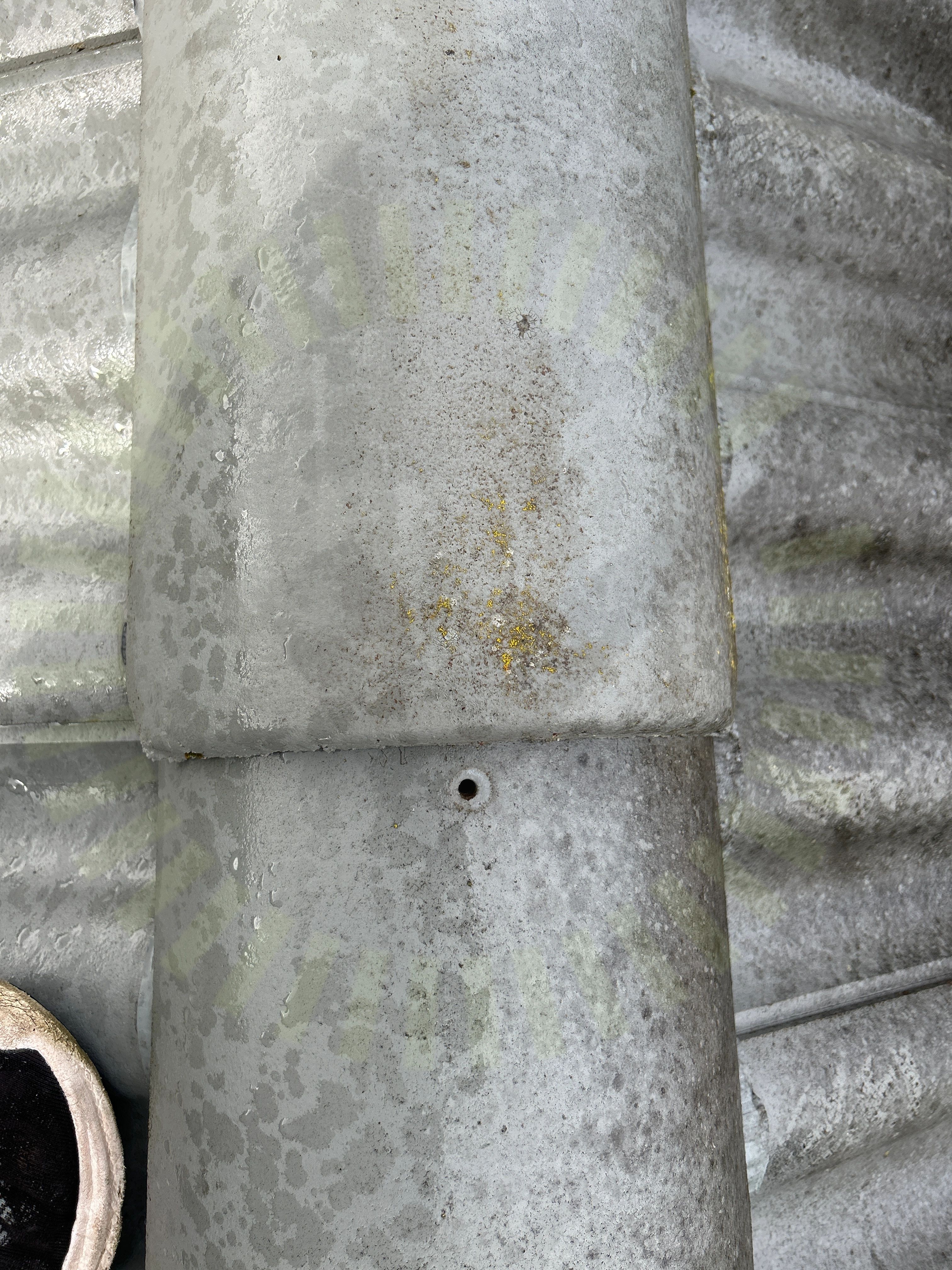

Nockpanna

3.2 Nockpanna

Inte godkänd

Nockpannor ligger inte korrekt och är inte fastskruvad.

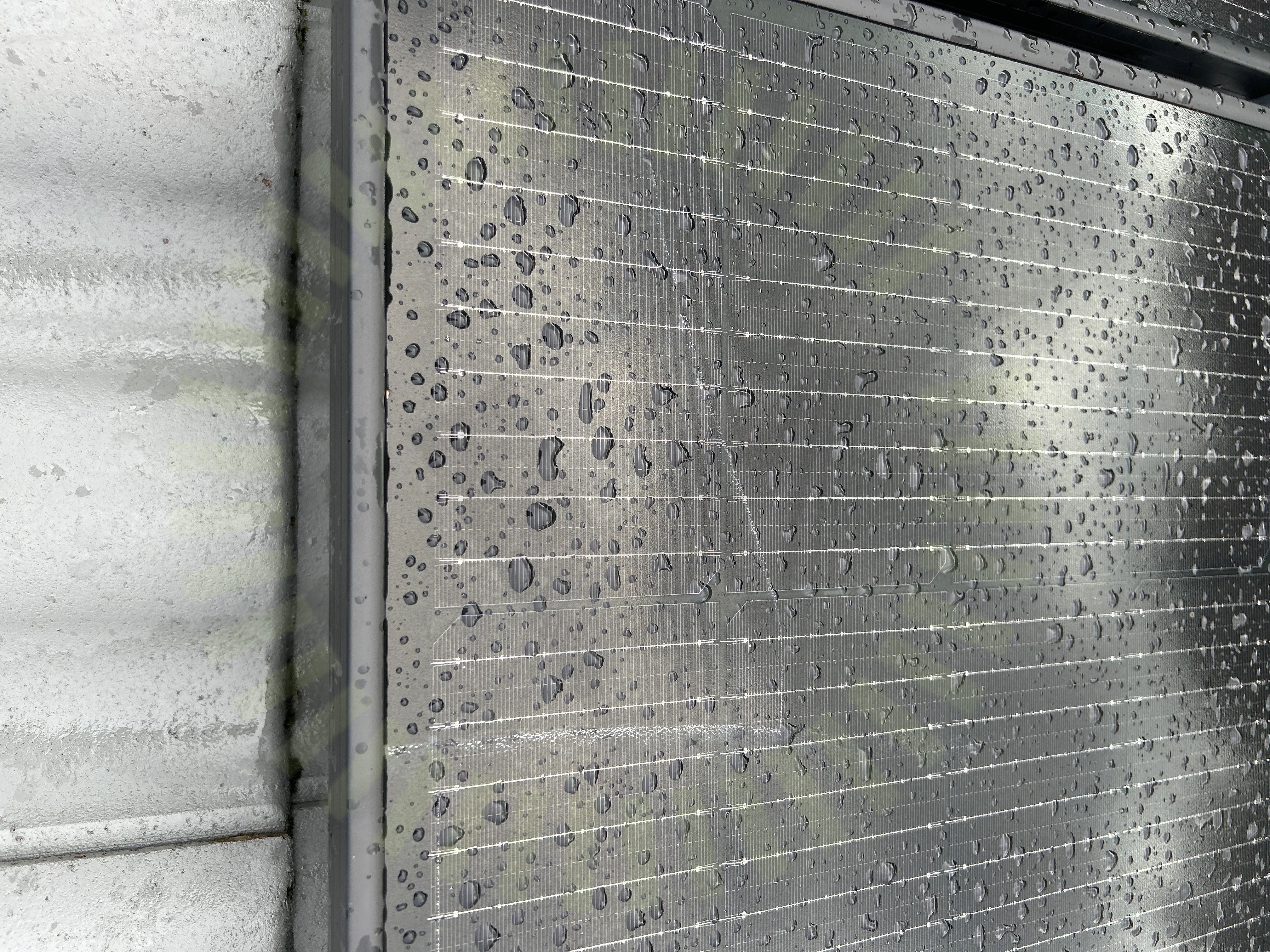

Skador

3.3 Skador

Inte godkänd

Skador noterade på delar av montagesystemet.

Godkända kontrollpunkter

23/27
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takgenomföring

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

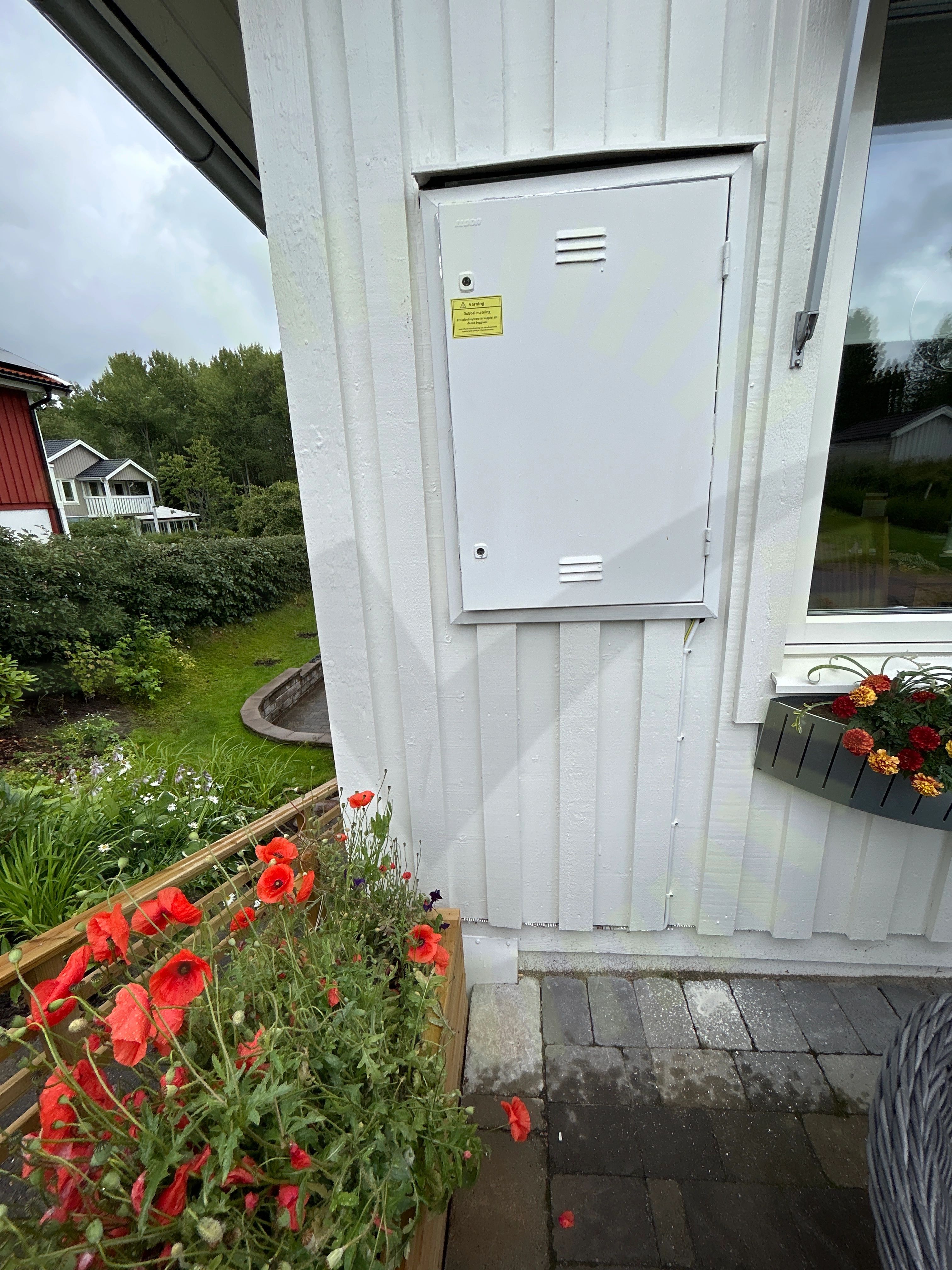

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/35

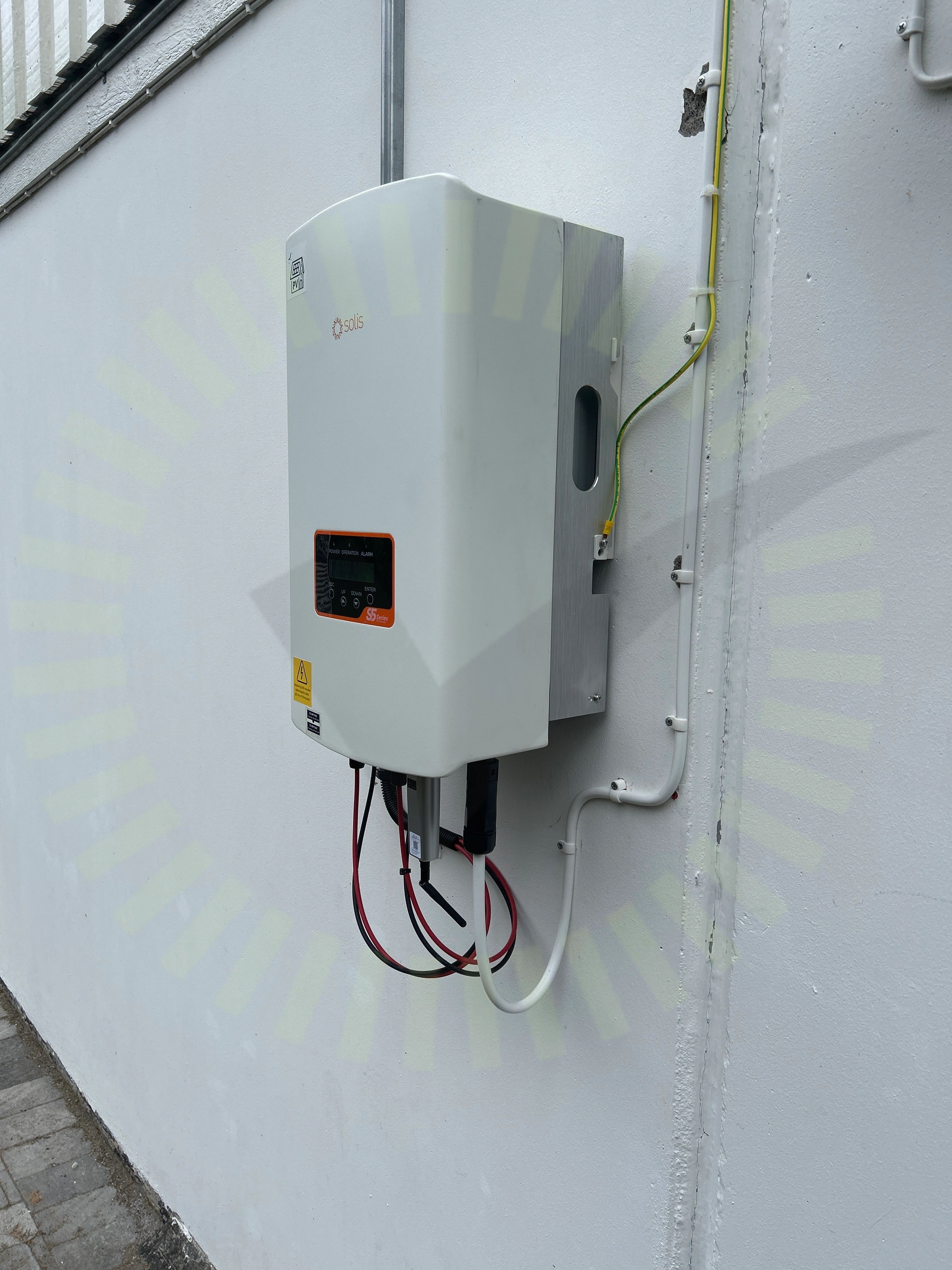

Jordkabel oskyddad

6.1 Jordkabel oskyddad

Inte godkänd

Jordkabel är inte väderbeständig.

Uppskalad ledare

6.2 Uppskalad ledare

Inte godkänd

Ledare har spretande kardeler.

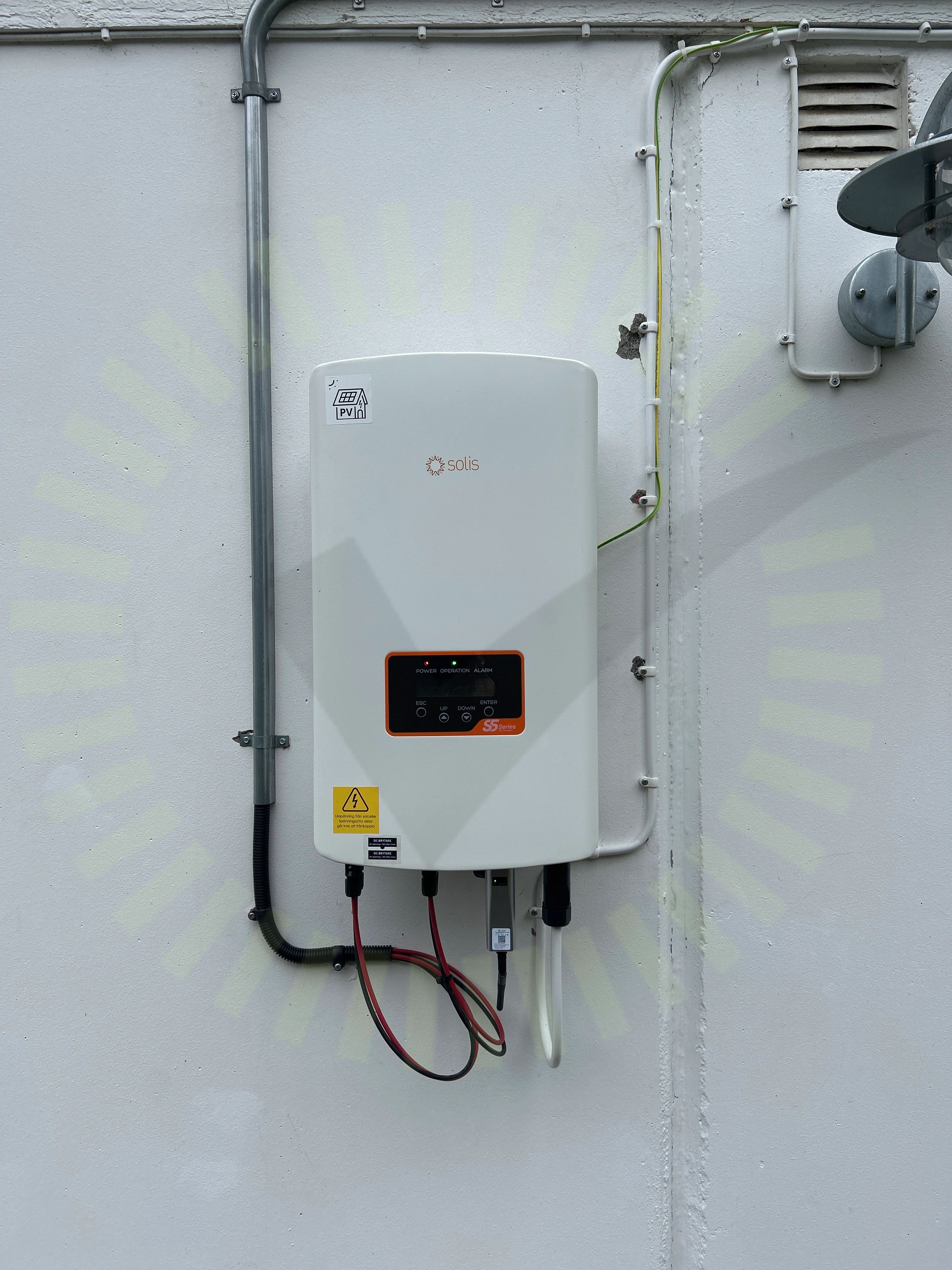

Väderbeständigt material

6.3 Väderbeständigt material

Inte godkänd

Vita klammer är ej väderbeständiga.

Godkända kontrollpunkter
