Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Sesol

Datum

14 augusti 2023

Ort

Kallinge, Blekinge län
AC anslutning växelriktare
Skadat kablage
Kablage
84% godkända16% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3
Avtal

1.1 Avtal

Inte godkänd

Kund har påtalat att han fått fel typ av kontakt till billaddaren

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Batteri

Anmärkningar

1/12

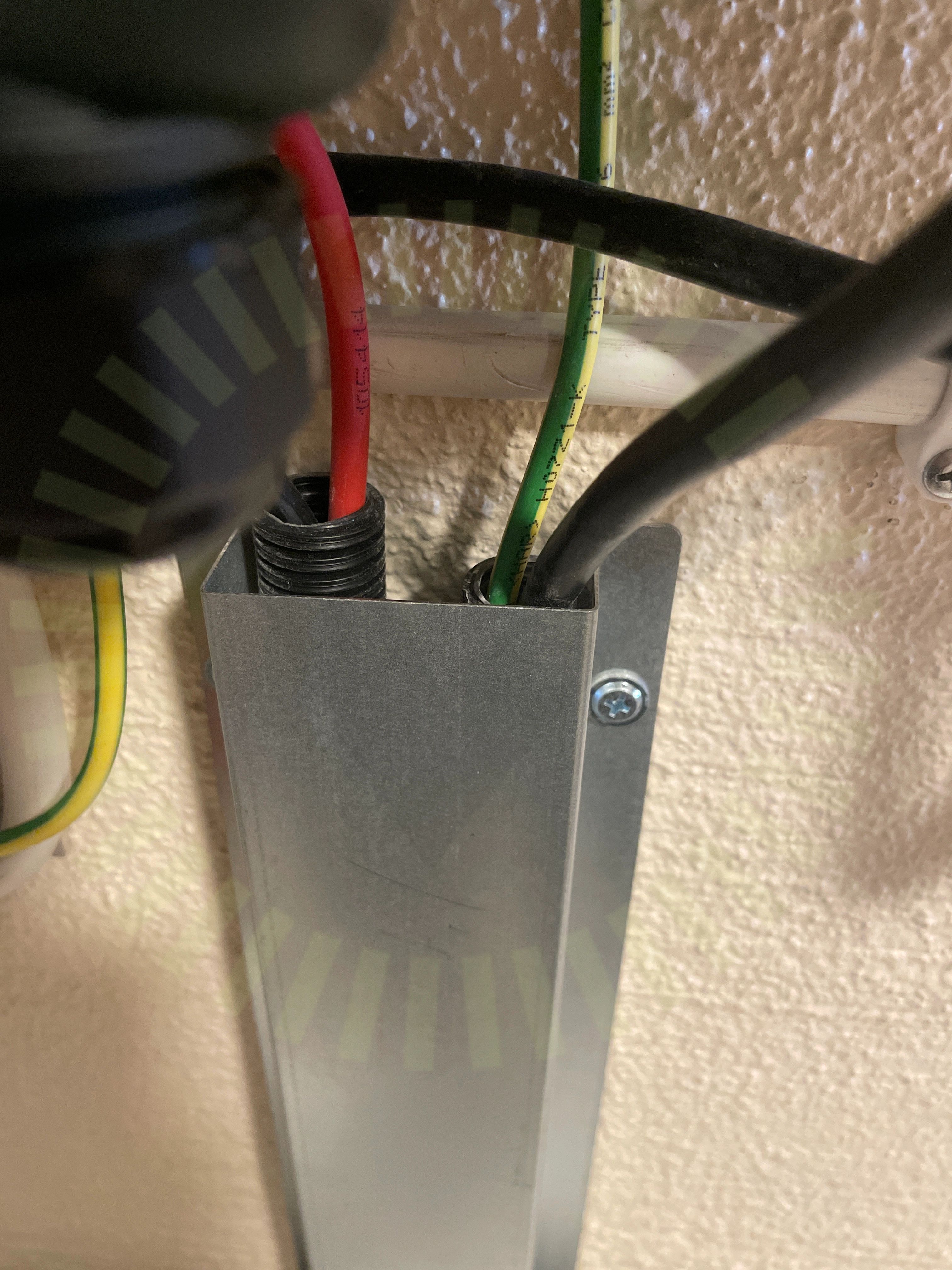

Kablage

2.1 Kablage

Inte godkänd

Kabel ligger an mot vass kant

Godkända kontrollpunkter

11/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/30
Avstånd närliggande objekt

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

4.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

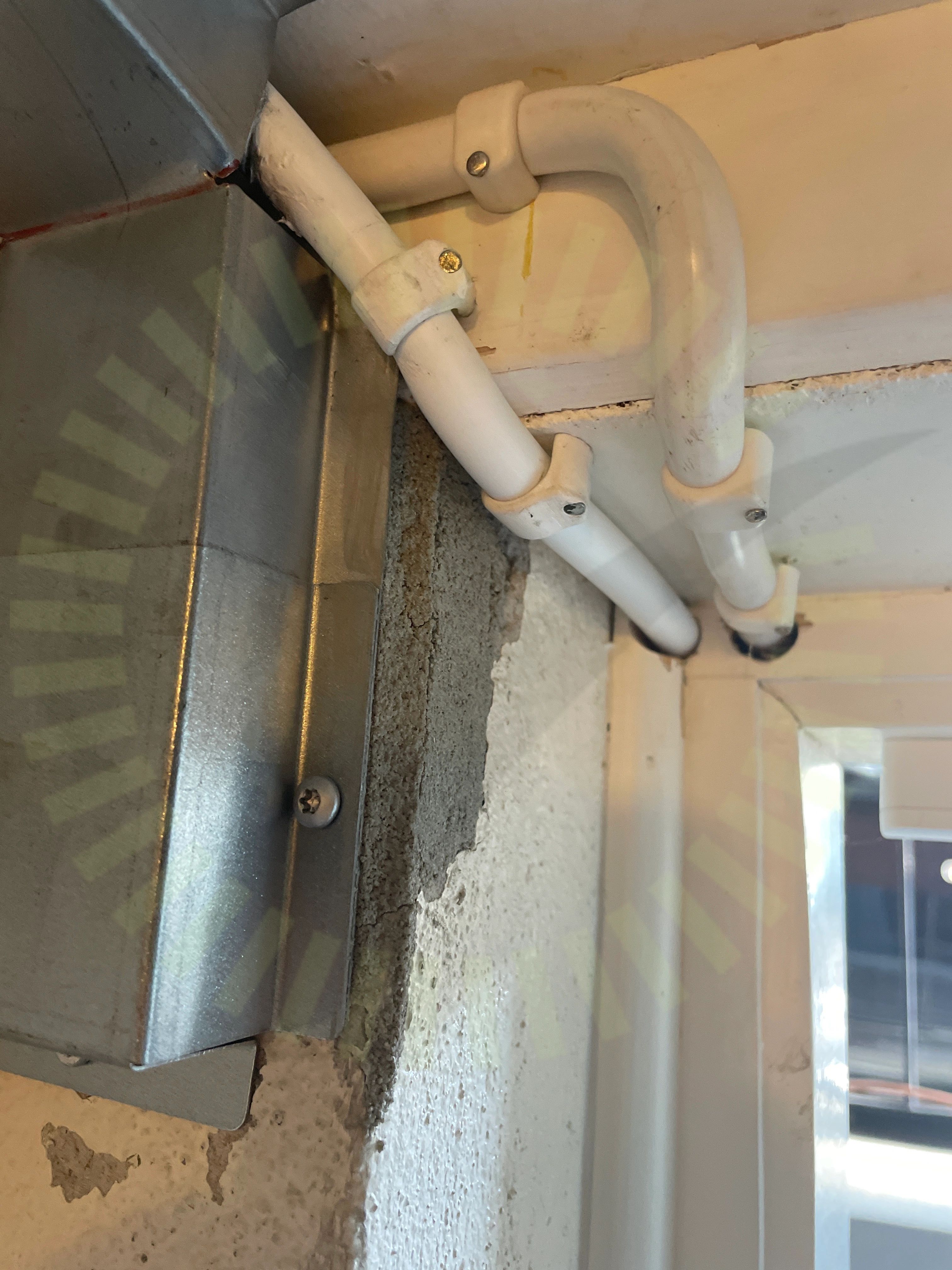

Genomföringar

4.3 Genomföringar

Kundkommentar

Installationen samordnades inte. DC kablar borrades in genom muren men AC borrades igenom dörrkarmen. Kund hade tidigare en kabel men den är skarvad i kopplingslåda för att möjliggöra planerat dörrbyte.

Skadat kablage

4.4 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

23/30
AC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Min SpänningDubbel matningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

3/30
DC Max SpänningDC Max StrömSträngdesign
